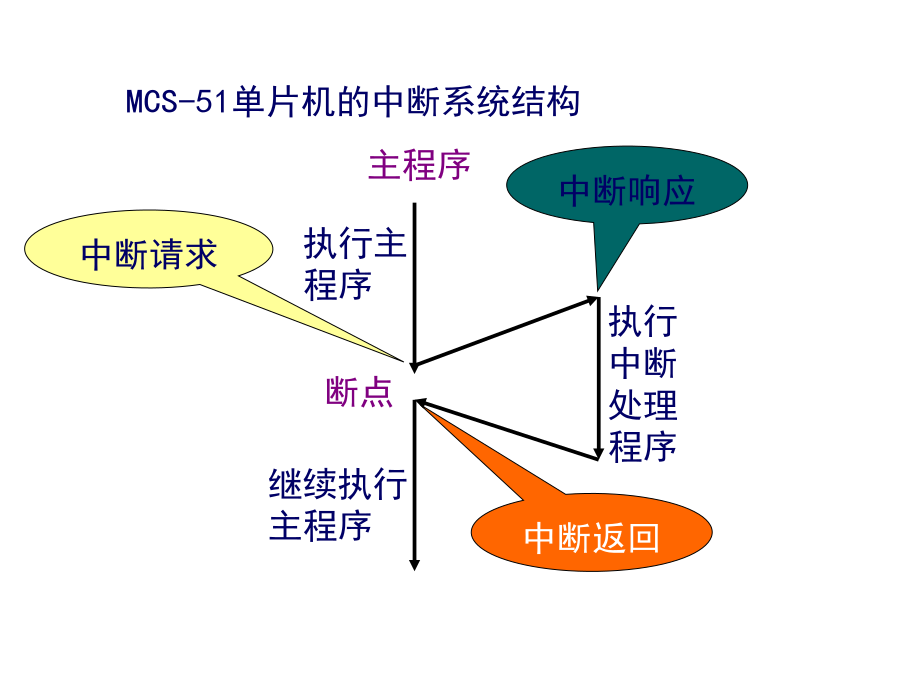

动态显示MCS-51单片机的中断系统结构

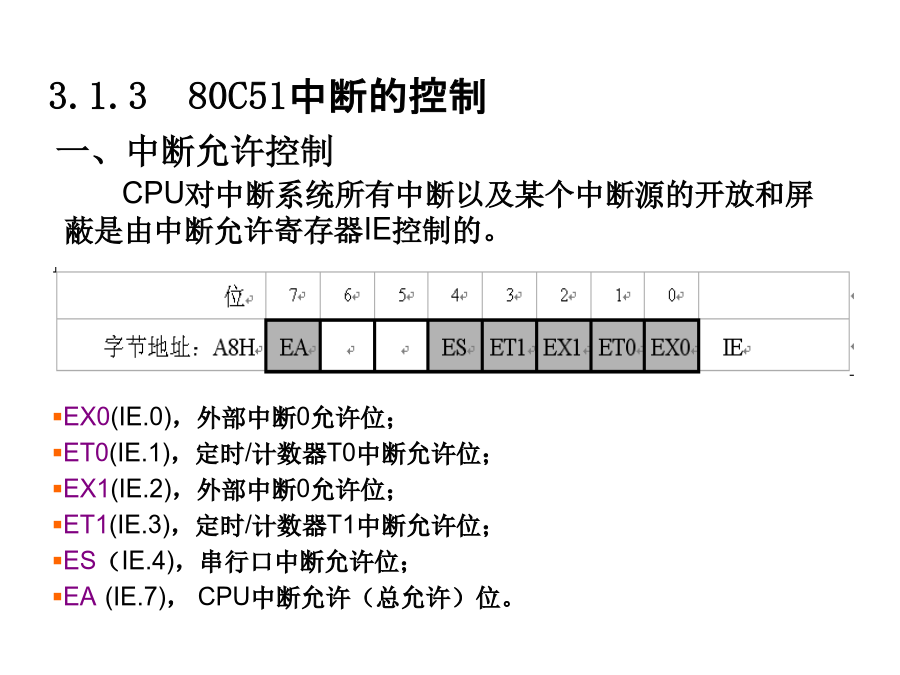

一、中断允许控制

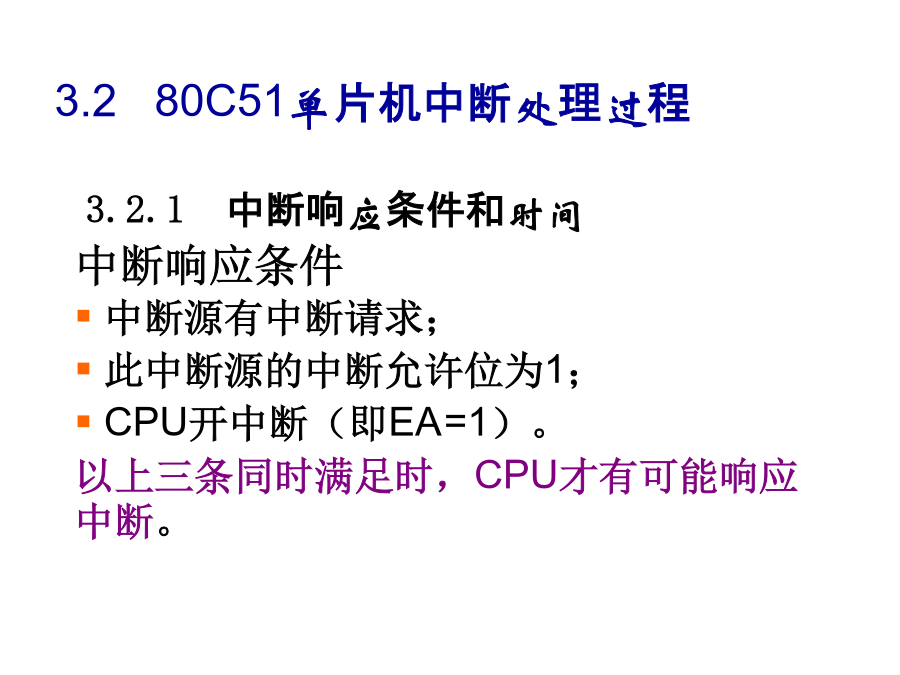

CPU对中断系统所有中断以及某个中断源的开放和屏蔽是由中断允许寄存器IE控制的。3.280C51单片机中断处理过程定时/计数器的结构和工作原理GATE：门控位。GATE＝0时，只要用软件使TCON中的TR0或TR1为1，就可以启动定时/计数器工作；GATA＝1时，要用软件使TR0或TR1为1，同时外部中断引脚INT0/1也为高电平时，才能启动定时/计数器工作。即此时定时器的启动条件，加上了INT0/1引脚为高电平这一条件。
:定时/计数模式选择位。＝0为定时模式；=1为计数模式。
M1M0：工作方式设置位。定时/计数器有四种工作方式，由M1M0进行设置。第四课练习
