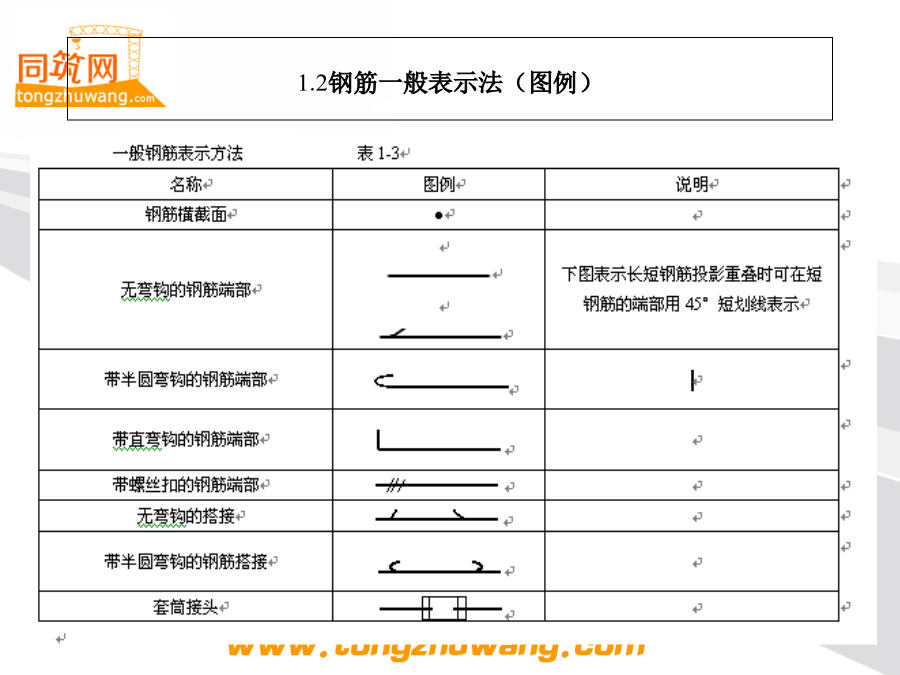

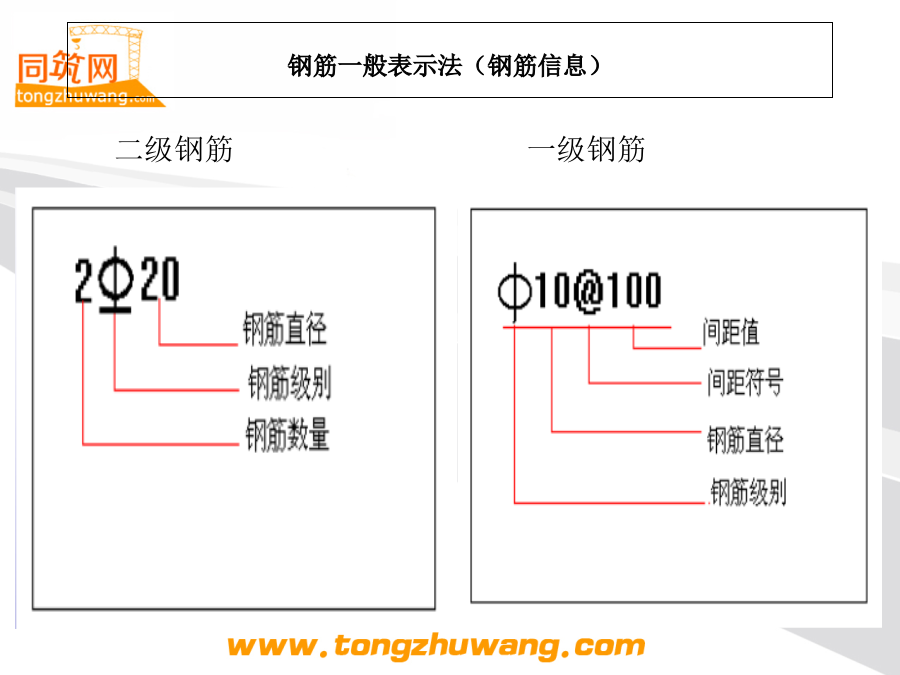

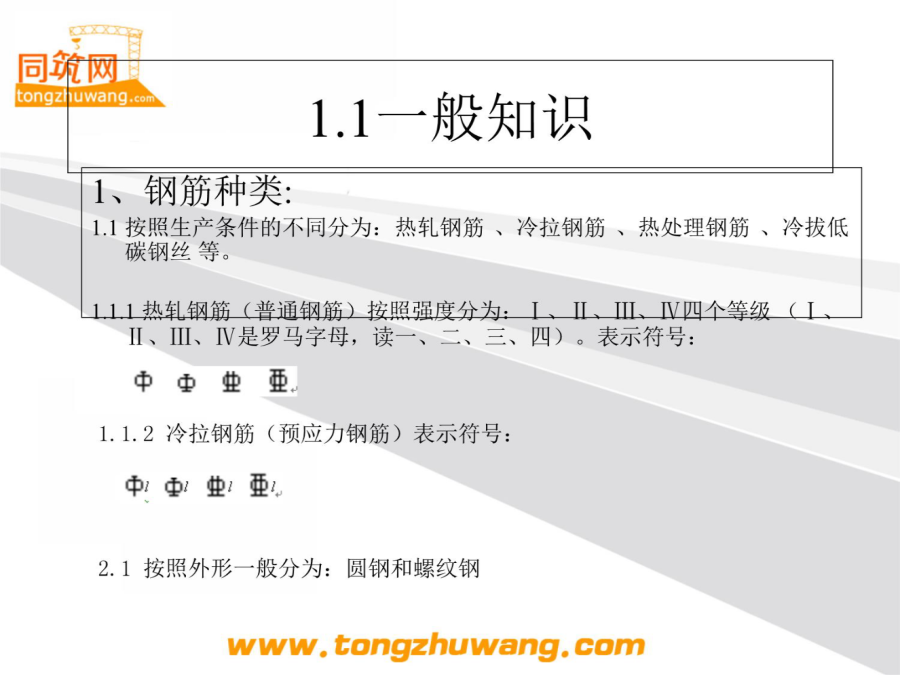

同筑网技术板块免费开放第一部分钢筋专业知识1.2钢筋一般表示法（图例）预应力钢筋表示法混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的粘结。锚固：为了使钢筋不被拔出就必须有一定的埋入长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋入长度即为锚固。最小锚固长度：La;抗震锚固长度:Lae弯钩：为了保证可靠粘结与锚固光圆钢末端做成的弯钩，有90、135、180度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴线长度不变。因弯曲处形成圆弧而量尺寸又是延直线外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料尺寸，两者之间的差值叫弯曲调整值。
搭接：钢筋长度不够需要接长所发生的驳接，有绑扎搭接、焊接、机械连接。钢筋绑扎搭接钢筋搭接图样常见钢筋混凝土构件梁分类关于平法的识图及配筋构造梁内钢筋说明标注说明箍筋：保证纵向钢筋的位置正确，又防止纵向钢筋压曲，从而提高柱承载能力。在构件中，箍筋应做成封闭式。

柱中的箍筋一般仅按构造要求配置：
（1）、柱是一种受压构件，在承受荷载时，由于“长细比”影响，纵向钢筋可能过早地被压弯屈而丧失承载能力，因此，利用箍筋将它们围住，以改善抗弯曲条件。
（2）、配置箍筋，使柱的钢筋形成一个完整的骨架，与纵向钢筋互相联系，满足施工的要求。
板的分类连续板异形板板内钢筋说明剪力墙涉及相关概念剪力墙钢筋类型水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。洞口加筋楼梯钢筋计算左边支座上部负筋：1、上排：L(净跨)/3+锚固2、下排：L(净跨)/4+锚固
右边支座上部负筋：1、上排：L(净跨)/3+锚固2、下排：L(净跨)/4+锚固下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固架立筋：净跨长-L(净跨)/3【左边支座】-L(净跨)/3【右边支座】+搭接*2悬臂梁钢筋计算基础插筋：基础层高+上层上层非连接区长度+搭接长度+锚固长度-砼保护层（35）中间层纵筋：
层高-非连接区长度+上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接区长度+锚固长度
锚固长度：梁高－砼保护层＋12d顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度箍筋（根数）：【L(净跨)-50*2】/箍筋间距+1

负筋：
标注长度+左弯折长度+右弯折长度剪力墙钢筋计算墙身水平钢筋(墙端为暗柱)：墙身水平钢筋（墙端为端柱）墙身水平筋计算总结：墙身竖向钢筋墙身拉筋暗（端）柱钢筋：暗梁连梁
