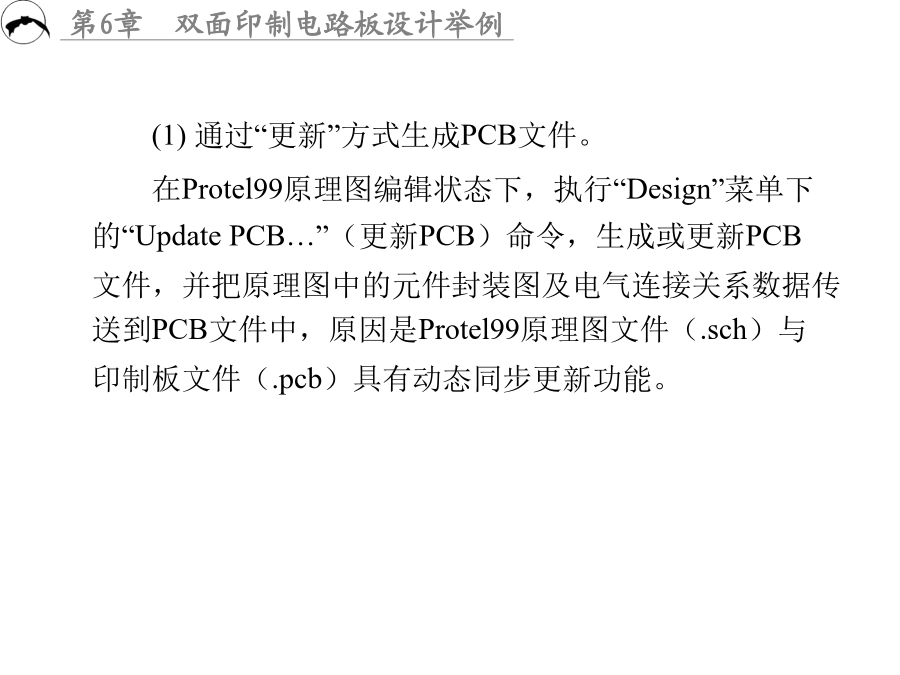

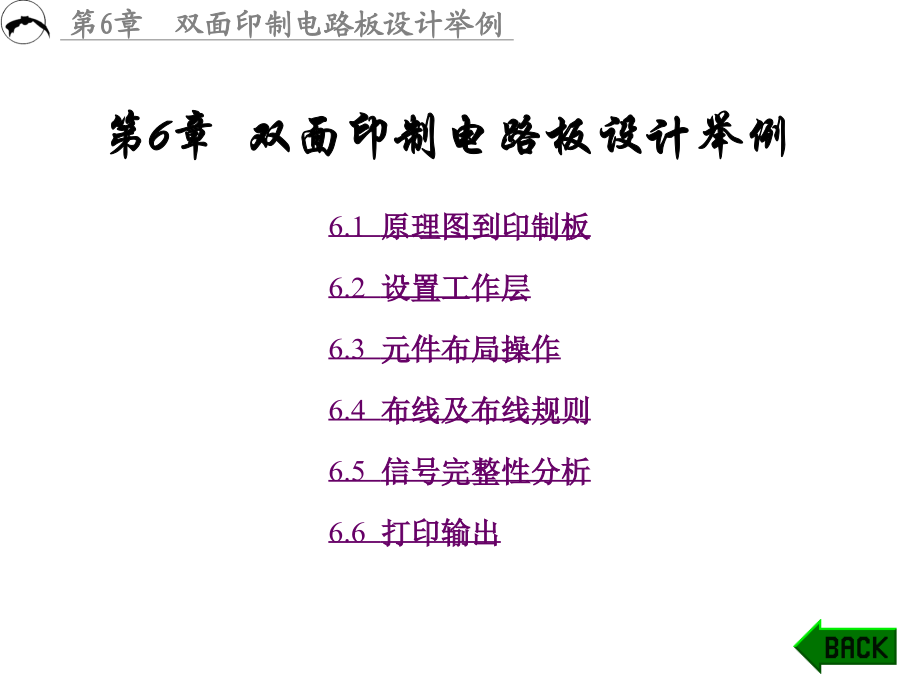

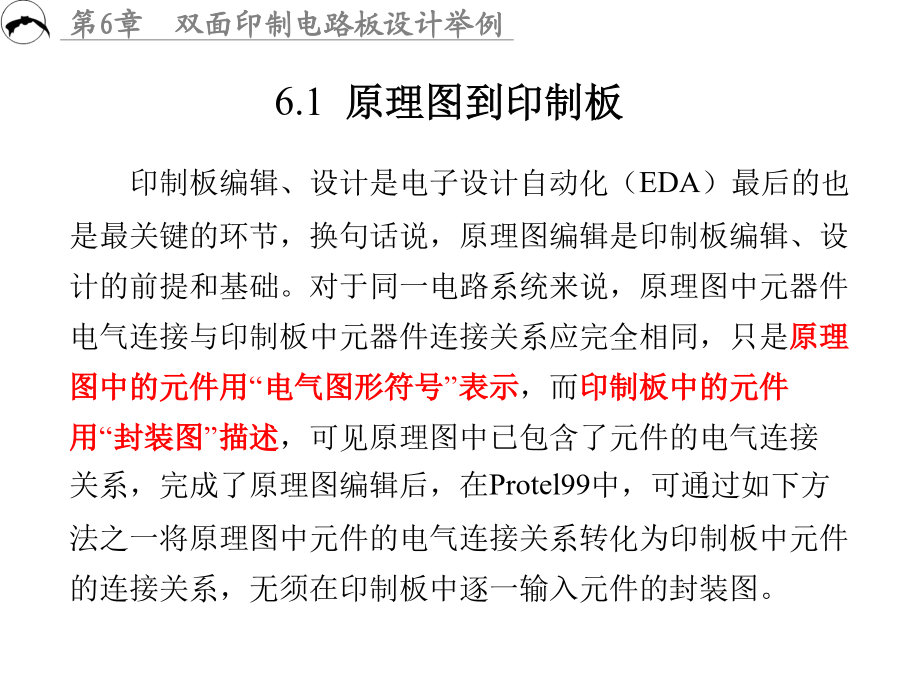

第6章双面印制电路板设计举例6.1原理图到印制板(1)通过“更新”方式生成PCB文件。

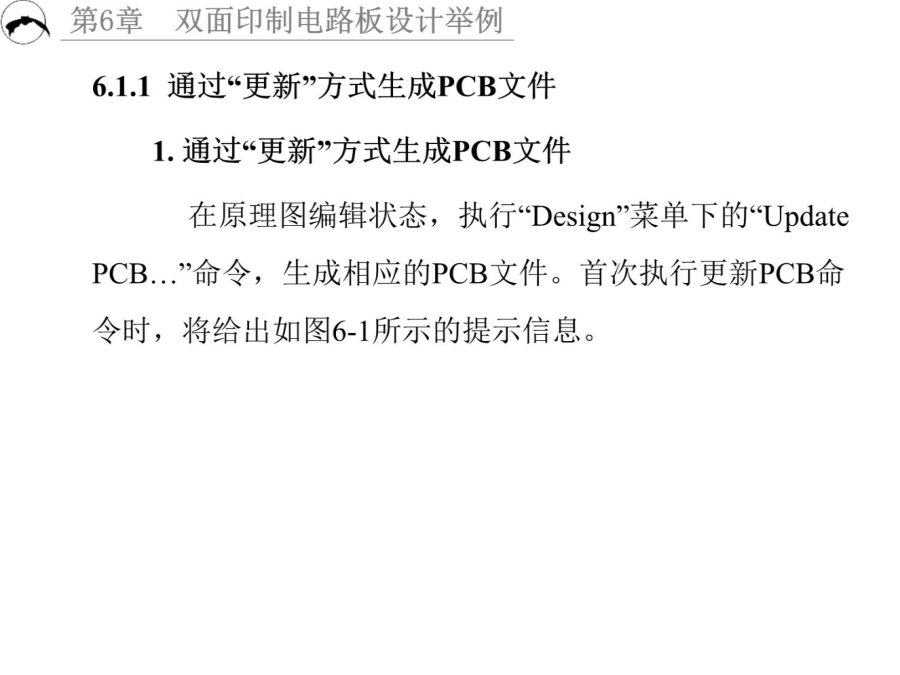

在Protel99原理图编辑状态下，执行“Design”菜单下的“UpdatePCB…”（更新PCB）命令，生成或更新PCB文件，并把原理图中的元件封装图及电气连接关系数据传送到PCB文件中，原因是Protel99原理图文件（.sch）与印制板文件（.pcb）具有动态同步更新功能。(2)通过“网络表”文件(.Net)将元件封装图及电气连接关系信息传递到PCB文件中。

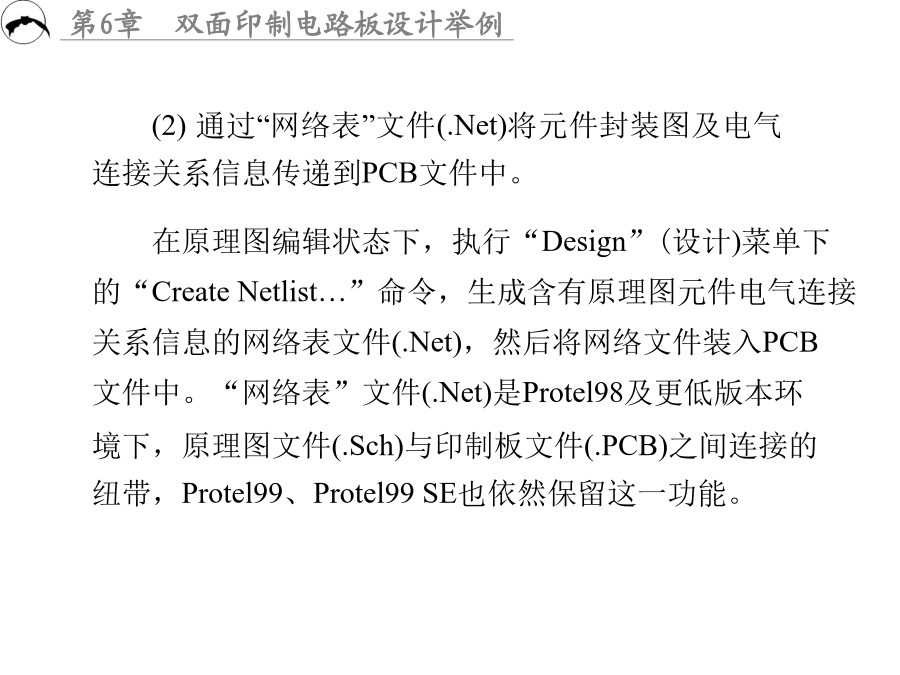

在原理图编辑状态下，执行“Design”(设计)菜单下的“CreateNetlist…”命令，生成含有原理图元件电气连接关系信息的网络表文件(.Net)，然后将网络文件装入PCB文件中。“网络表”文件(.Net)是Protel98及更低版本环境下，原理图文件(.Sch)与印制板文件(.PCB)之间连接的纽带，Protel99、Protel99SE也依然保留这一功能。图6-1向导列表2.选择印制板类型
单击图6-2中的“Next”按钮，在图6-3所示窗口内，选择度量单位(英制单位还是公制单位)及印制板种类后，单击“Next”按钮。PCB向导提供了10种类型边框的印制板，其中：
● CustomMadeBoard：用户自定义类型。
● EurocardVMEbusformat：欧规VMEBus适配卡。
● IBMATbusformat：IBMAT总线适配卡。
● IBMXTbusformat：IBMXT总线适配卡。
● IBMPC-104busformat：IBMPC-104总线适配卡。
● IBM&ApplePCIbusformat：PCI总线适配卡。
● IBMPCMCIAbusformat：IBMPCMCIA总线适配卡。
● IBMPS/2busformat：IBMPS/2总线适配卡。
● Standardbusformat：标准总线适配卡。
● SUNStandardbusformat：SUN标准总线适配卡。3.选择印制板尺寸参数
在图6-3所示的印制板类型列表内，选择“CustomMadeBoard”(用户自定义)类型印制板后，单击“Next”按钮，进入图6-4所示的印制板外形结构、尺寸选择窗。图6-4用户自定义类型印制板尺寸设置图中各项含义如下：
● Width：矩形(Rectangular)，用户自定义(Custom)类型印制板的宽度。
● Height：矩形(Rectangular)，用户自定义(Custom)类型印制板的高度。(a)值得注意的是，当选择“Custom”(用户自定义)类型时，必须先在“Width”、“Height”文本盒内输入印制板边框宽、高尺寸，然后单击“Next”按钮，在图6-6所示窗口内选择边框形状，当选择“Arc”(圆弧)边框时，还需进一步指定圆弧弓形的高度。图6-6自定义类型印制板边框及特例● BoundaryLayer：导电图形边框(即布线区边框)层，缺省时位于“KeepOutLayer”(禁止布线层)内，无须改变。
● DimensionLayer：外边框(印制板切割边框)，缺省时位于“MechanicalLayer4”(机械层4)内，一般也不用改变。
● KeepOutDistanceFromBoard：禁止布线层内到导电图形边框与机械层内印制板外边框的距离(缺省为50mil，即1.27mm)。考虑到切割时的误差，最好将外边框与布线区边框之间的距离改为100mil。● LegendString：禁止/允许出现“板层名称”。
● CornerCutoff：禁止/允许“缺角”。设置“缺角”的目的是为了便于放置印制板固定螺丝孔，当允许“缺角”时，单击“Next”按钮后，将给出图6-7所示的缺角尺寸选择框。
● InnerCutoff：禁止/允许“内部挖空”。利用“内部挖空”功能即可方便地在印制板布线区内设置一禁止布线区。当选择“内部挖空”时，单击“Next”按钮后，还将给出图6-8所示的“内部挖空”区域尺寸选择框。图6-7缺角尺寸选择图6-8内部挖空区域位置及尺寸● TitleBlock：禁止/允许出现“标题栏”。当“标题栏”选项处于选中状态时，单击“Next”按钮后，还将给出图6-9所示的标题栏设置框。值得注意的是，除“CustomMadeBoard”(用户自定义)类型外，其他9种类型印制板的外形结构、尺寸参数等已标准化。例如，在图6-3所示的印制板类型列表内选择“IBM&ApplePCIBusFormat”类型，单击“Next”按钮后，只需在图6-10所示窗口内指定PCI总线适配卡的种类。图6-10PCI总线适配卡种类选择4.确定印制板信号层
单击图6-9所示窗口内的“Next”按钮，在图6-11所示的印制板信号层选择窗内选择印制板层数
