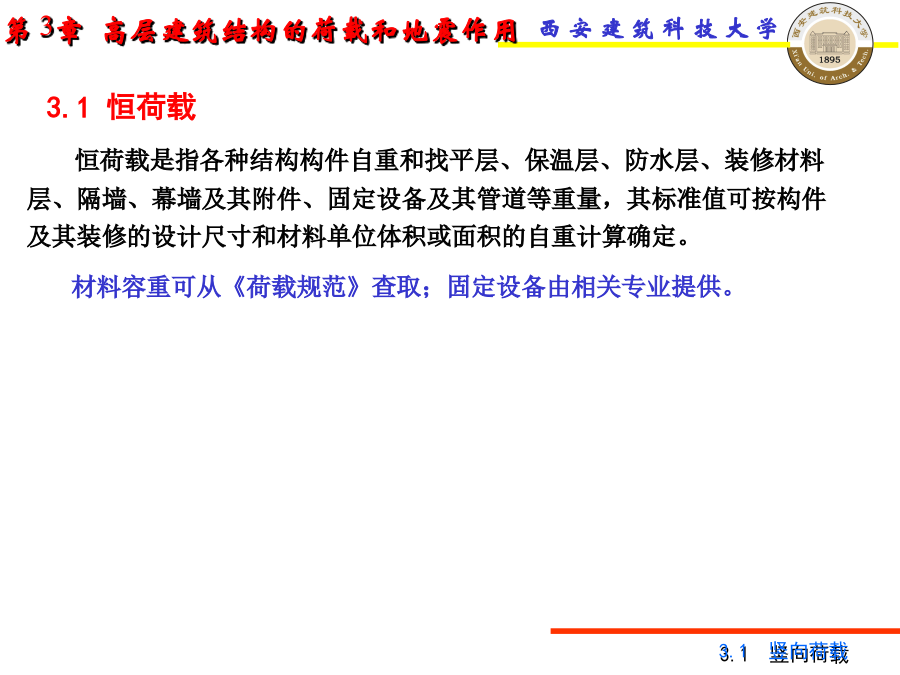

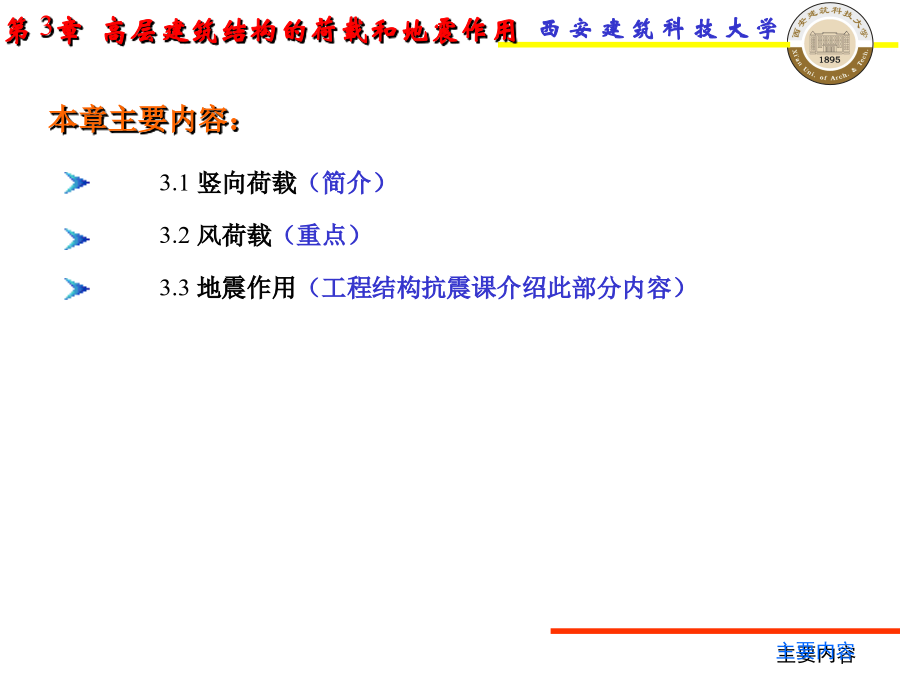

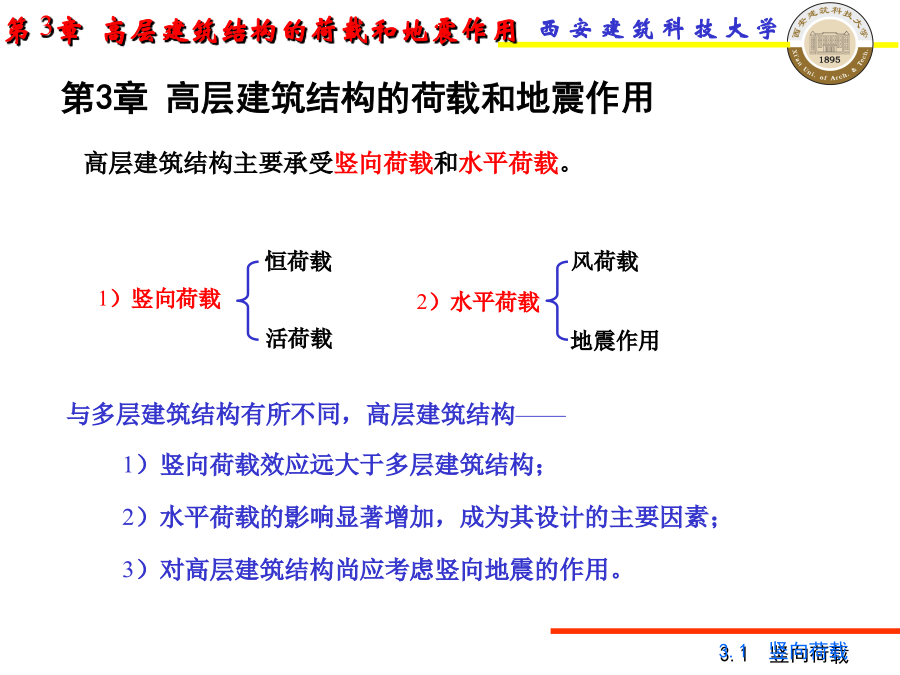

第3章荷载和地震作用本章主要内容：3.1竖向荷载3.1竖向荷载3.1竖向荷载3.2风荷载3.2风荷载3.2风荷载由于《规范》只给出了10m高度处的风压，则其他高度处的风压可由此求得。风压高度变化系数：为某类地表上空高度处的风压与基本风压的比值，该系数取决于地面粗糙程度指数。现行规范将地面粗糙程度分为四类：
A类——指近海海面、海岛、海岸、湖岸及沙漠地区；
B类——指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；
C类——指有密集建筑群的城市市区；
D类——指密集建筑群且房屋较高的城市市区。3.2风荷载3.2风荷载（2）群体风压体型系数
对建筑群，尤其是高层建筑群，当房屋相互间距较近时，由于漩涡的相互干扰，房屋某些部位的局部风压会显著增大。
《高层规程》规定，当多栋或群集的高层建筑相互间距较近时，宜考虑风力相互干扰的群体效应。一般可将单体建筑的体型系数乘以相互干扰增大系数，该系数可参考类似条件的试验资料确定，必要时宜通过风洞试验确定。
（3）局部风压体型系数
在计算风荷载对建筑物某个局部表面的作用时，要采用局部风荷载体型系数，用于验算表面围护结构及玻璃等强度和构件连接强度。
檐口、雨蓬、遮阳板、阳台等水平构件计算局部上浮风荷载时，风荷载体型系数不宜小于2.0。设计建筑幕墙时，应按有关的标准规定采用。3.2风荷载3.2风荷载3.2风荷载3.2风荷载3.2风荷载3.2风荷载3.2风荷载引致灾害的自然作用死亡24人，经济损失94亿美元。12层钢筋混凝土住宅和商务大楼，自楼梯间相接处分裂，东侧楼6层以下全部塌陷，并向东侧倒在邻房4层楼公寓上。西侧楼5层以下全部倒塌，并向西倾倒在另一栋大楼上，柱间距介于8米到10米，且柱子数量偏少。16层钢筋混凝土住宅大楼。地震时其中一栋倾倒，靠在呈L型平面大楼上，柱间距7至10米。造成倾倒的原因是底层柱子数量少，间距太大。唐山大地震：1976年7月28日3时42分54秒，河北唐山、丰南一带发生了7.8级强烈地震，震中区烈度11度。地震波及天津市和北京市。150万人口中死亡24万，伤16万；直接经济损失100亿元，震后重建费用100亿元。开滦煤矿医院，五层砖混结构（局部七层），仅西部转角残存。开滦煤矿救护楼，砖混结构人字木屋架的三层楼房，墙倒顶塌。唐山地区交通局，砖混结构的三层办公楼遭到破坏。（此处为唐山地震重点保护遗迹之一。）唐山市河北省矿业学院图书馆，三层高的阅览室，系装配式纯框架结构，西头倒毁，东头框架幸存。（此处为唐山地震重点保护遗迹之一。）唐山市机车车辆厂震后概貌。震后工厂厂区近年来国际上大地震：
（1）印度大地震，2001年1月26日上午8时46分，印度西北部古吉拉特邦，地级7.9级。
（2）美国加州北岭地震，1994年1月17日，7.0级，2400栋建筑被毁，多处高架公路桥受损，死亡61人，伤7300人，直接经济损失300亿美元。
（3）日本阪神地震，1995年11月17日，7.2级，22万栋房屋倒塌或严重损坏，死亡6348人，伤4万人，经济损失1000亿美元。
二、我国的地震情况以上两个地震带释放的能量，约占全球所有地震释放能量的98%。2.我国是一个地震灾害最严重的国家3.我国的地震活动地区4.目前的地震形势三、抗震减灾的的任务结构工程师的任务：第一章抗震设计的基本知识和基本要求什么叫震源、震中、震中距？地震分类2.火山地震人工地震地震波1.3震级与烈度3.按震级的地震分类二、地震烈度二、地震烈度按国家规定的权限批准作为一个地区抗震设防依据的地震烈度称为设防烈度，用Id表示。建筑所在地区在设计基准期（50年）内出现的频度最高的烈度。也称为常遇烈度、小震烈度，用Is表示。其超越概率为63.2%，重现期为50年。设计地震分组是新规范新提出的概念，用以代替旧规范设计近震、设计远震的概念。1.5地震地面运动的一般特征1.6地震的破坏作用（震害现象）2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；2、建筑物与构筑物的破坏
如房屋倒塌、桥梁断落、水坝开裂、铁轨变形等；3、山体等自然物的破坏。如山崩、滑坡等；4、海啸。
海底地震引起的巨大海浪冲上海岸，可造成沿海地区的破坏；二、次生灾害：2、水灾。
由水坝决口或山崩拥塞河道等引起；三、工程结构破坏现象4、结构构件连接支撑失效5、地基失效§2.1场地土的坚硬程度的判别：采用实测剪切波速法：
实测地面下20m（但不深于覆盖层厚度）土层的等效剪切波速。2.场地覆盖层厚度
一般意义上的覆盖层厚度：从地面到基岩顶面的距离。2.2建筑地段的选择二、场地的类别由于地震效应与场地有关，为了进行抗震设
