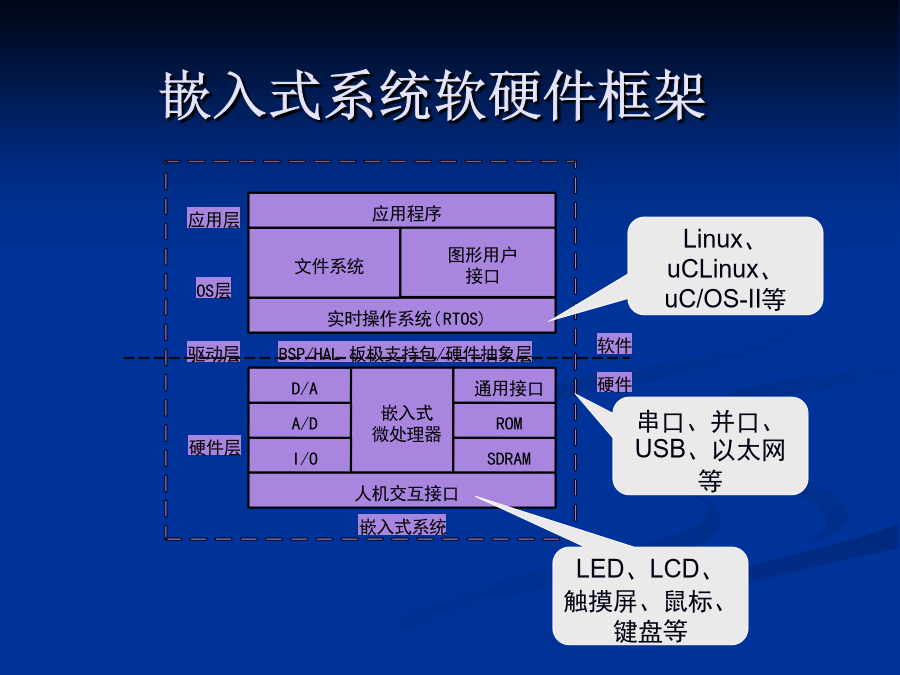

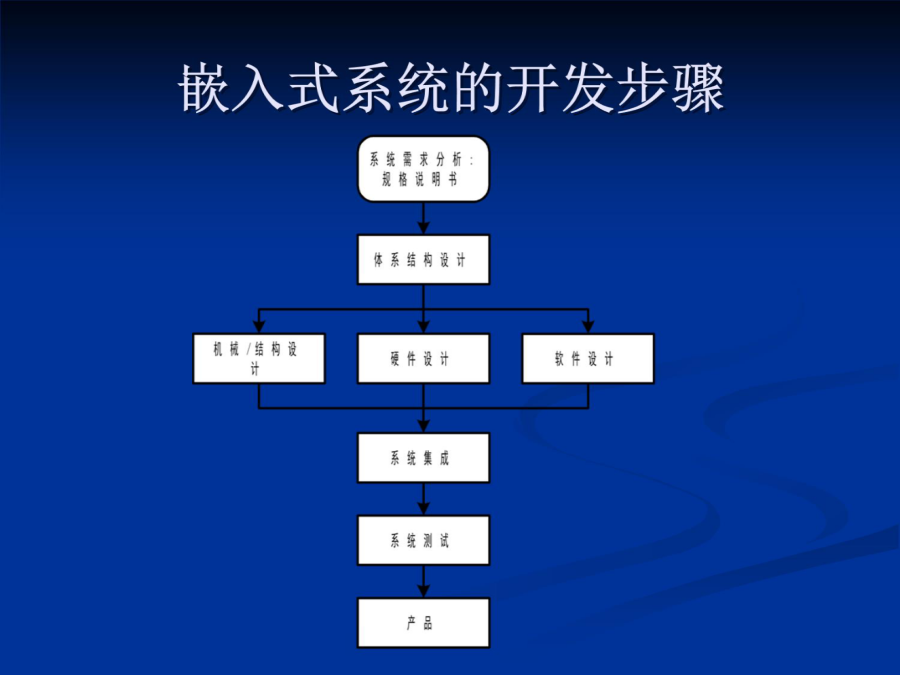

嵌入式系统设计1嵌入式系统软硬件框架嵌入式系统的开发步骤嵌入式系统的开发步骤系统硬件组成

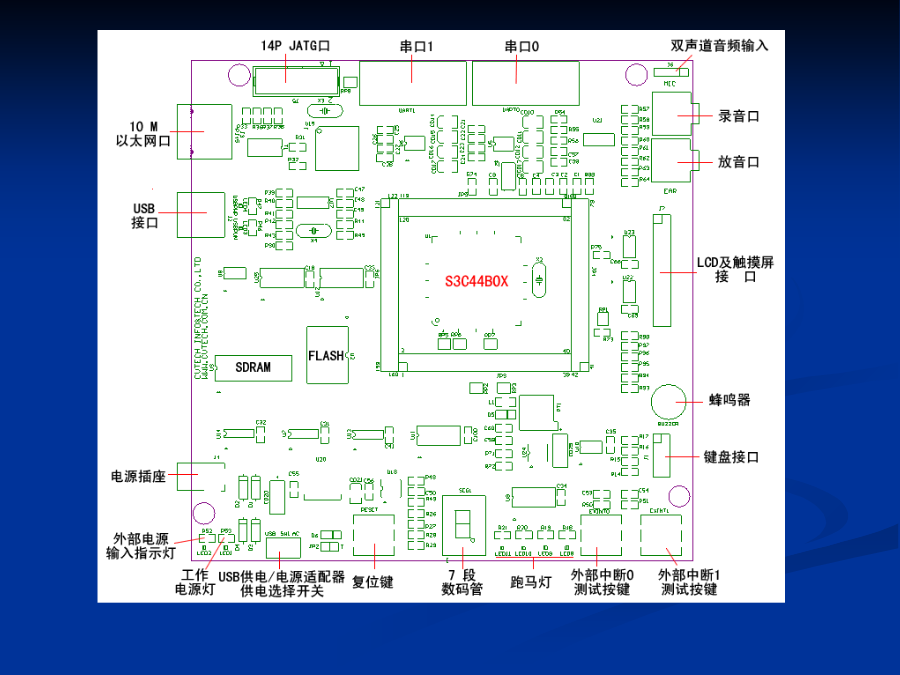

S3C44B0X微处理器体系结构框图S3C44B0X微处理器管脚定义图S3C44B0X片上资源S3C44B0X特性S3C44B0X芯片及引脚分析S3C44B0X的引脚信号描述－总线控制信号S3C44B0X的引脚信号描述－DRAM/SDRAM/SRAMS3C44B0X的引脚信号描述－LCD控制信号S3C44B0X的引脚信号描述－TIMER/PWM控制信号S3C44B0X的引脚信号描述－中断控制信号S3C44B0X的引脚信号描述－DMA控制信号S3C44B0X的引脚信号描述－UART控制信号S3C44B0X的引脚信号描述－IIC-BUS控制信号S3C44B0X的引脚信号描述－IIS-BUS控制信号S3C44B0X的引脚信号描述－SIO控制信号S3C44B0X的引脚信号描述－ADCS3C44B0X的引脚信号描述－GPIOS3C44B0X的引脚信号描述－复位和时钟信号S3C44B0X的引脚信号描述－JTAG测试逻辑S3C44B0X的引脚信号描述－电源复位后的S3C44B0X的存储器映射表S3C44B0X存储系统的特征典型系统中存储体的分配情况S3C44B0X把外部复位信号，也作为一个中断来处理。在系统复位的时候,程序（PC）指针被设置成0，使程序跳转到0x00000000开始运行。此空间对应的是Bank0。这里存储的是供系统的初始化的程序－BootLoader。此程序负责配置处理器的结构、工作模式以及自动检测嵌入式控制器的各个硬件是否工作正常。它还负责加载内核。引导程序把程序（PC）指针指向0xc000000地址，系统开始运行。使用Bank0上的Flash放置系统Bootloader，系统上电以后，PC指针自动指向Bank0的第一个单元，开始进行系统自举。系统自举完成以后，便从硬盘中将系统文件和用户应用程序复制到SDRAM内存中执行。

Bank1上接Flash，可当做系统硬盘使用，可以构造文件系统，存放海量数据。

用SDRAM当作系统内存，只有Bank6/Bank7能支持SDRAM，所以将SDRAM接在Bank6上。如果同时使用Bank6/Bank7，则要求连接相同容量的存储，而且其地址空间在物理上是连续的。存储空间分配例子Bank6：SDRAM，起始地址为0xC000000。在SDRAM中，前512Kbyte的空间划分出来，作为系统的LCD显示缓冲区使用（更新其中的数据，就可以更新LCD的显示）。系统的程序存储空间从0xC080000开始。也就是，引导系统的时候，需要把system.bin文件复制到0xC080000开始的地址空间，把PC指针指向0xC080000。

Bank7：未使用。可以扩展另一片SDRAM，或者其他的外设。

系统的同步串行口（SIO），连接着触摸屏控制芯片FM7843（与ADS7843完全兼容）。在同步串行口上，还可以扩展其他的芯片。靠IO口控制设备的片选信号（CS）来防止设备的冲突。

注：系统的扩展接口上，A0的标号，连接在S3C44B0X的ADDR1上，后面的地址依次向后错位。电源电路设计－DC-DC转换芯片电源电路设计－3.3V电源电路设计－2.5V晶振电路设计晶振电路设计复位电路设计JTAG接口电路设计－接口简介JTAG接口电路设计－14针接口及定义JTAG接口电路设计－20针接口及定义JTAG接口电路设计－接口电路最小系统SDRAM接口电路设计－SDRAM简介SDRAM接口电路设计－SDRAM选型SDRAM接口电路设计－W986416DH引脚分布SDRAM接口电路设计－W986416DH引脚信号描述SDRAM接口电路设计－SDRAM接口电路SDRAM接口电路设计－电路说明FLASH接口电路设计－FLASH简介FLASH接口电路设计－FLASH选型FLASH接口电路设计－TE28F320B引脚分布FLASH接口电路设计－TE28F320B引脚信号描述FLASH接口电路设计－FLASH接口电路FLASH接口电路设计－电路说明S3C44B0X扩展系统存储扩展串口接口电路设计－串口简介串口接口电路设计－串口芯片选型串口接口电路设计－串口接口电路I2C接口电路设计－I2C简介I2C接口电路设计基于ARM9的移动视频监控系统的设计与实现视频监控的发展趋势S3C2410X内部结构图S3C2410X片上资源现在S3C2410有两个版本，分别是S3C2410A-20和S3C2410A-26。S3C2410A-20的内核工作电压为1.8V，工作频率最高为200MHz；S3C2410A-26的内核工作电压为2.0V，最高工作频率可达266MHz。S3C2410X特性系统的实现方案及整体介绍CPU:S3C2410，ARM920
