负荷计算-超高层建筑教学文案.ppt

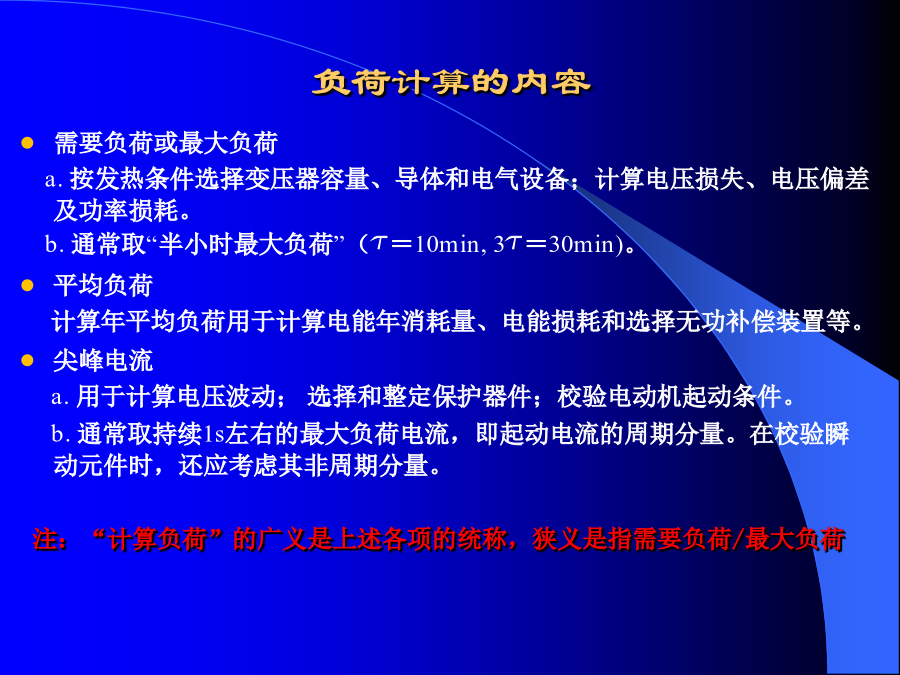

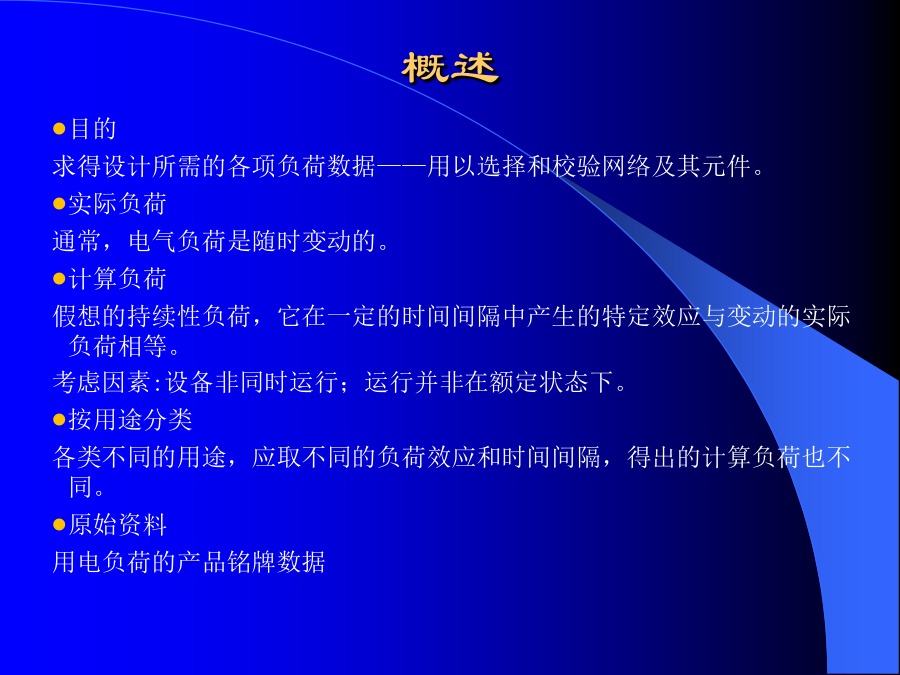

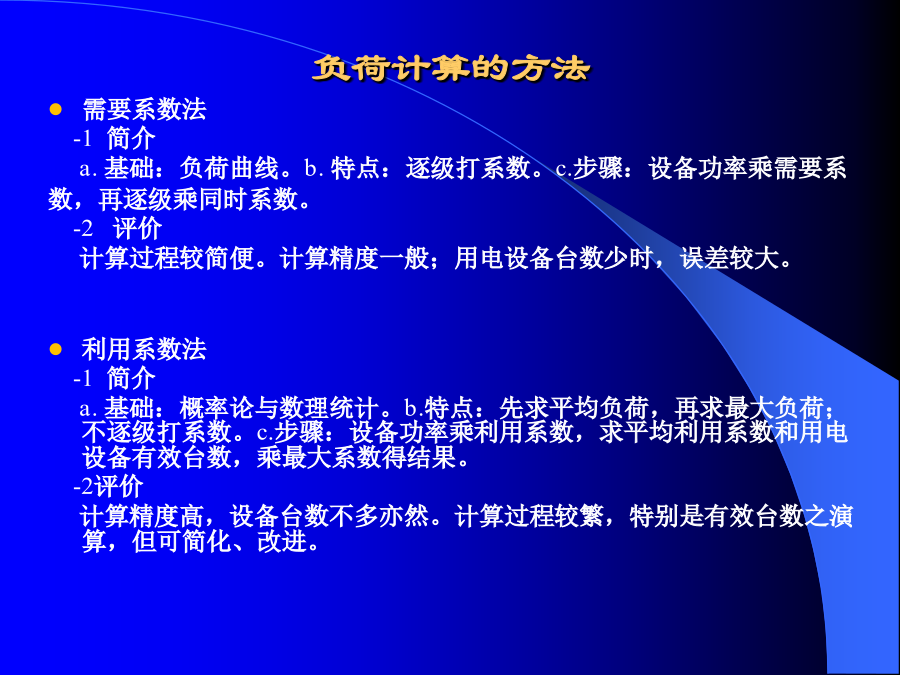

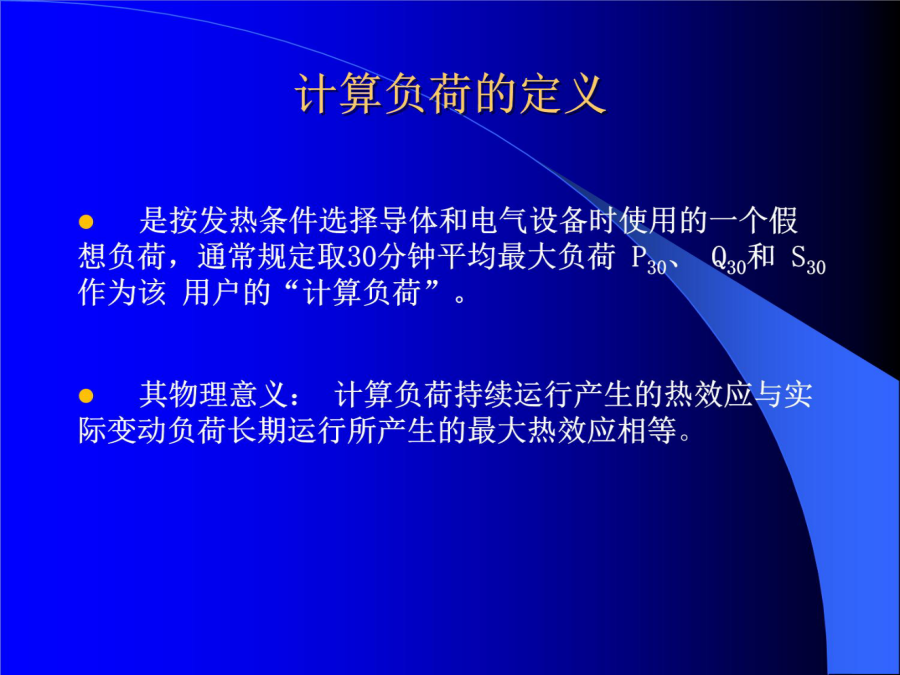

超高层公建电气负荷计算概述负荷计算的内容负荷计算的方法负荷计算的方法（续）各种负荷计算法的特点及适用范围用电设备的主要特征短时运行工作制用电设备，求计算负荷时一般不考虑

反复短时运行工作制用电设备,是将某一暂载率下的铭牌额定功率统一换算到一个标准暂载率的功率。

设备功率的计取总负荷计算
对用电设备进行分组计算时，同类用电设备的总容量为算数相加。不同类用电设备的总容量应按有功功率和无功功率负荷分别相加求得。
配电干线和变电所的计算负荷为各用电设备组的计算负荷之和再乘以同时系数K∑，一般取为0.8~0.9。
当不同类别的建筑(如办公楼和宿舍楼)共用一台变压器时，其同时系数可适当减小。
2.多个用电设备组的计算负荷
（配电干线和变电所低压母线）

K∑－－同期系数
用电设备组的需要系数及功率因数表需要系数法的常见问题单位指标法的运用要点超高层建筑的一些特点超高层建筑的主要特点：
1建筑高度高，层数多
2建筑面积大，规模大
3功能多样电源
a超高层建筑应进行整体供配电系统设计，至少需要两路独立市电电源，还需要另设应急电源或备用电源。
b超高层建筑的正常电源数量不应少于两个，各路电源应为不同路由的线路，宜采用专线由上级变电站或开关站放射式供电。电源电压等级可以为10kV、20kV、35kV或110kV。
当一路电源断电时，剩余电源应能保证二级及以上负荷的供电。
供电电压等级根据本工程的负荷等级，要求供电电源为2路独立的35kV的电源，每路电缆均为双根300mm2的铜芯电缆、走不同路径至本工程主站高压配电室。两路高压电源同时工作，互为备用，每路均能承担本工程全部负荷。方案比较电源工作方式高压供配电系统

超高层建筑的高压供配电系统宜采用主配变电所——分配变电所结构，主配变电所应采用单母线分段的主接线形式采用放射式引至分配变电所。
高压系统的配电级数不宜多于两级。
应根据当地供电部门的规定，35kV电压等级可直降到0.4kV；也可先将35kV降压到10kV，再将10kV降到0.4kV。
如当地供电部门没有特别要求，20kV电压等级可直降到0.4kV。a柴油发电机组在超高层建筑中既可作为应急电源使用，也可以作为备用电源使用。当备用电源满足应急电源条件时，备用电源可以兼作为应急电源。b超高层建筑应设柴油发电机作为应急电源或备用电源。设置在超高层建筑内的柴油发电机，应根据负荷大小、单台电动机最大启动容量、供电半径等因素确定柴油发电机的额定输出电压：
（1）当建筑物高度低于200m时，宜采用低压柴油发电机；
（2）当建筑物高度大于400m时，宜选用高压柴油发电机；
（3）当建筑物高度在100m~400m时，应进行技术分析、比较，确定柴油发电机的额定电压。a配变电所应设置在负荷中心，主配变电所宜设在地下一层、地下二层（非最底层）和首层，也可设置独立的变电站。
分配变电所应根据负荷情况设在避难层、顶层，其变压器容量不宜超过1000kVA。
b超高层建筑至少在主配变电所设值班室，值班室宜单独设置，也可与控制室合用（要考虑设置电力监控系统）。值班室应能直通或经过走道与高压配电装置室和相应的配电装置室相通，并应有门直接通向室外或走道。
根据工程具体情况，配变电所的高低压开关柜布置型式可选择下进下出，下进上处，上进下出，上进下出。当有大截面电缆或电缆数量较多时，宜设电缆夹层。部分超高层建筑电气主要参数超高层建筑电缆选型超高层建筑电缆选型超高层建筑电缆选型超高层建筑电缆选型超高层建筑电缆选型超高层建筑电缆选型结论谢谢
