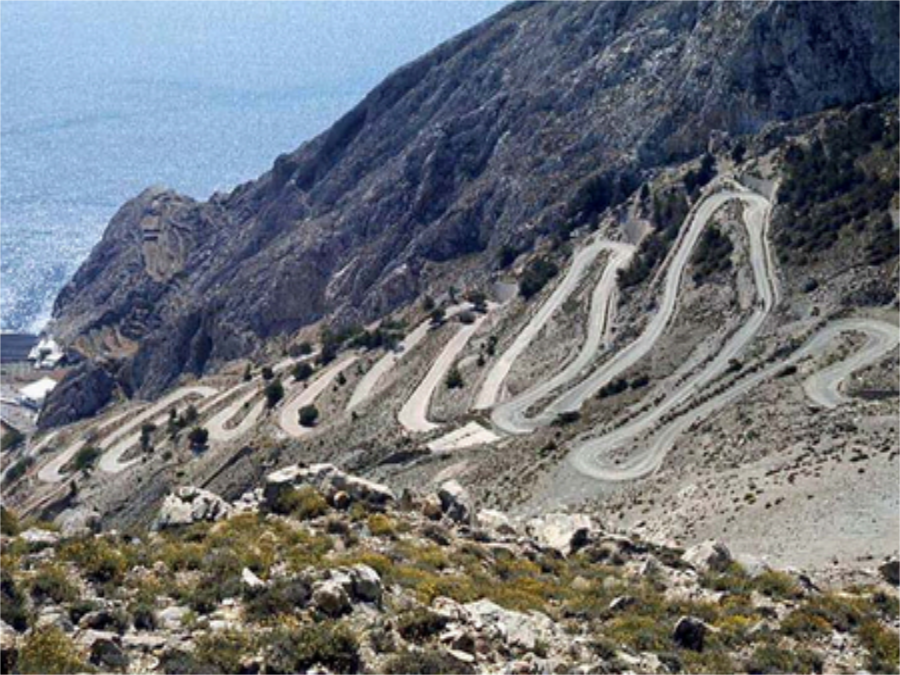

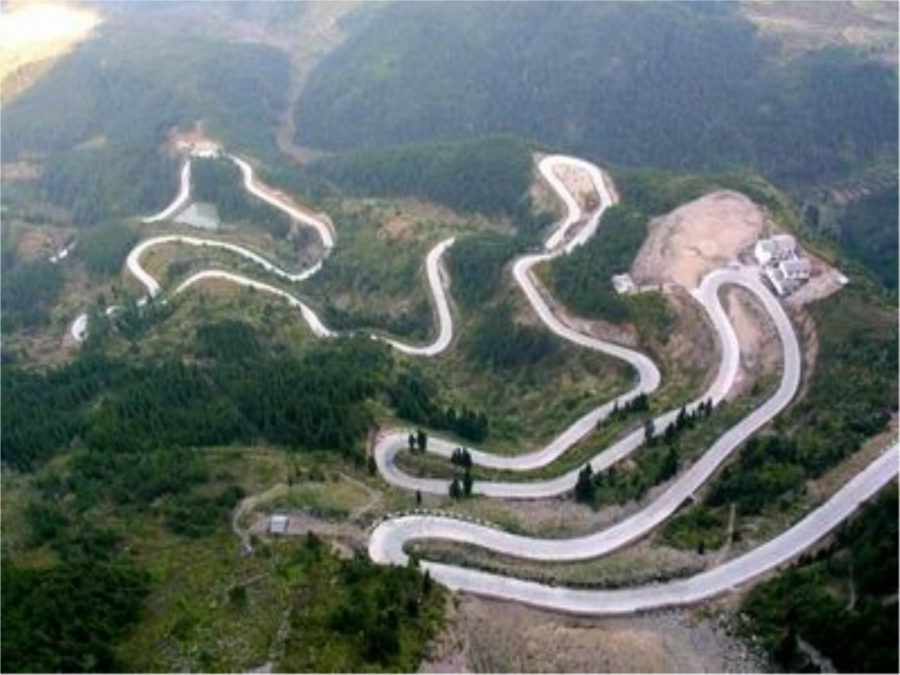

普通高等学校土木工程专业精编系列规划教材劝君还是买张往返机票吧这条之字形路海拔1.7千米，发卡险弯共计48个穿越智利与阿根廷之间安德里亚山的公路法国南部20公里的蒙特卡洛拉力赛赛段，其中生死发卡弯34个，也有最高时速可以开到100迈的大直道13.1概述
道路：是一种供车辆行驶及行人步行的带状结构物。
根据不同的组成和功能特点，道路划分为：
公路：位于城市郊区和城市以外的道路；
城市道路：位于城市范围以内的道路。
道路路线工程图以平面图（地形图）、横断面图（侧面图）、和纵断面图（立面图）这三种工程图来表达道路的空间位置、线型和尺寸。
公路主要承受汽车荷载反复作用的带状工程结构物。
包括：路基、路面、桥梁、涵洞、隧道、防护工程
以及排水设备等构造物。
公路工程图包括：公路路线工程图＋构造物工程图
（1）表达线路整体状况的路线工程图
（2）表达各工程实体构造的桥梁、隧道、涵洞等工程
路线工程图包括：
路线平面图＋路线纵断面图＋路线横断面图路线平面图是将道路的路线画在用等高线表示的地形图上。
作用：表达路线的方向、平面线型（直线和左右弯道）、以及沿线两侧一定范围内的地形、地物情况。
平面图包括主要内容：
1、地形、地物
2、路线部分等高线等高线返回1)由于路线纵断面图是用展开剖切方法获得的断面图，因此它的长度就表示了路线的长度。水平方向表示长度，垂直方向表示高程；
2)由于路线和地面的高差比路线的长度小得多，为了清晰显示垂直方向的高差，因此垂直方向的比例按水平方向的比例放大十倍;
3)不规则的细折线表示设计中心线的纵向地面线，它是根据一系列中心桩的地面高程连接而成的。粗实线为公路纵向设计线，它表面路基边缘的设计高程。比较设计线与地面线的相对位置，可决定填、挖地段和填、挖高度。4）在设计线纵波变更处，设置竖曲线，以利于汽车行驶。竖曲线为凸形和凹形两种，分别用标记符号表示，并在其上标注竖曲线的半径R、切线长T和外矢矩E。
5）在所在里程处标出桥梁、涵洞、立体交叉和通道等人工构造物的名称、规格和中心里程。1）资料表与图样应上下竖直对正布置：
2）资料表：地质概况、设计高程、地面高程、坡度（距离）、里程桩号、直线及平曲线等栏。
3）直线及平曲线栏：表示该路段的平面线形1、填方路基：路堤。在图下注有该断面的里程桩号、中心线处的填方高度hT(m)及该断面的填方面积AT(m2)2、挖方路基：路堑。图下注明该断面的里程桩号、中心线处挖方高度hw(m)以及该断面的挖方面积AW(m2)。3、半填半挖路基：图下注明该断面的里程桩号、中心线处挖、填方高度以及该断面的挖、填方面积。阅读路线平面图，并回答问题。1.该段路线的起点桩号为，终点桩号为，该段路线的大致走向是由到方向。
2.JD5的平曲线半径是m,转折角为，向方向偏转。切线长为.m,曲线长为m,缓和曲线长为m,该曲线段的起点ZH（直缓）、中点QZ（曲中）、终点HZ（缓直）点的桩号为、、。
3.JD5所在位置的桩号为，坐标为X=m，Y=m。K12+900至K13+000段是直线段还是曲线段？。
4.图中相邻等高线的高差是m，路线左右两侧哪一侧地势较陡？。哪一侧地势较低？。该地区西北部的植物是，HZ点的地面高程在m与m之间。总结思考题
