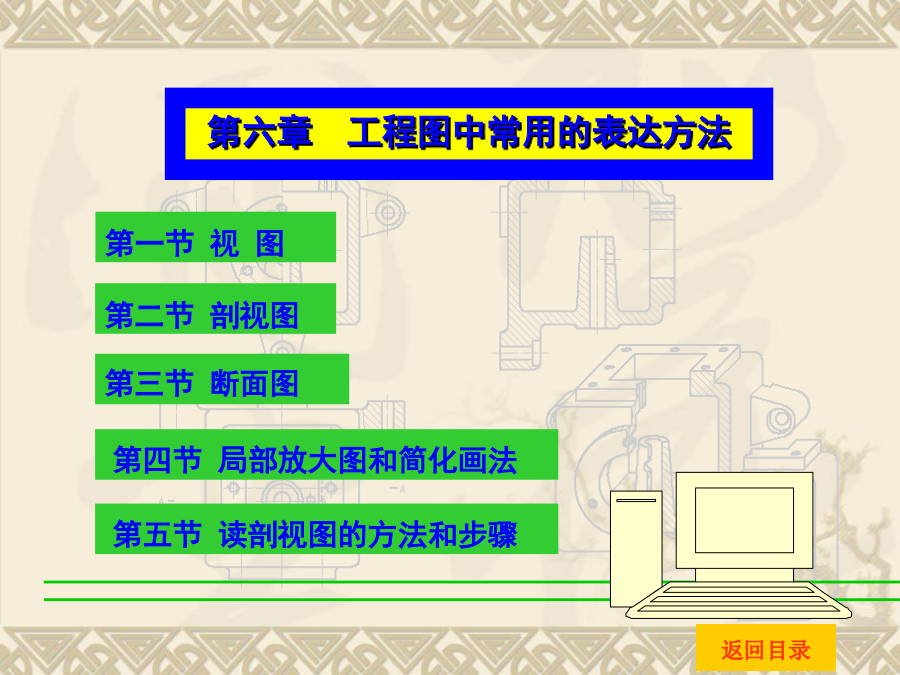

第六章工程图中常用的表达方法说课讲解.ppt

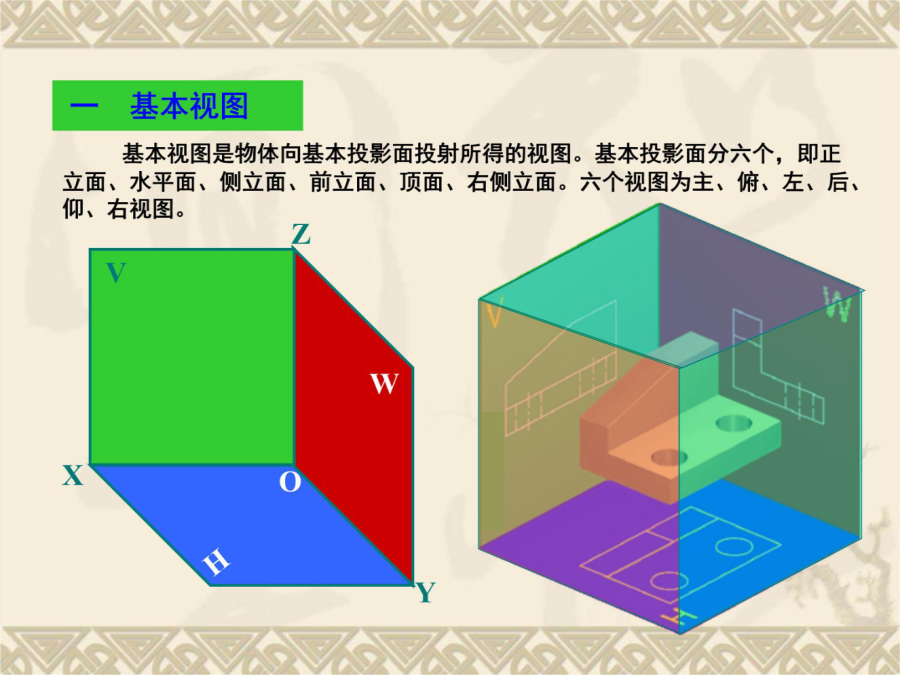

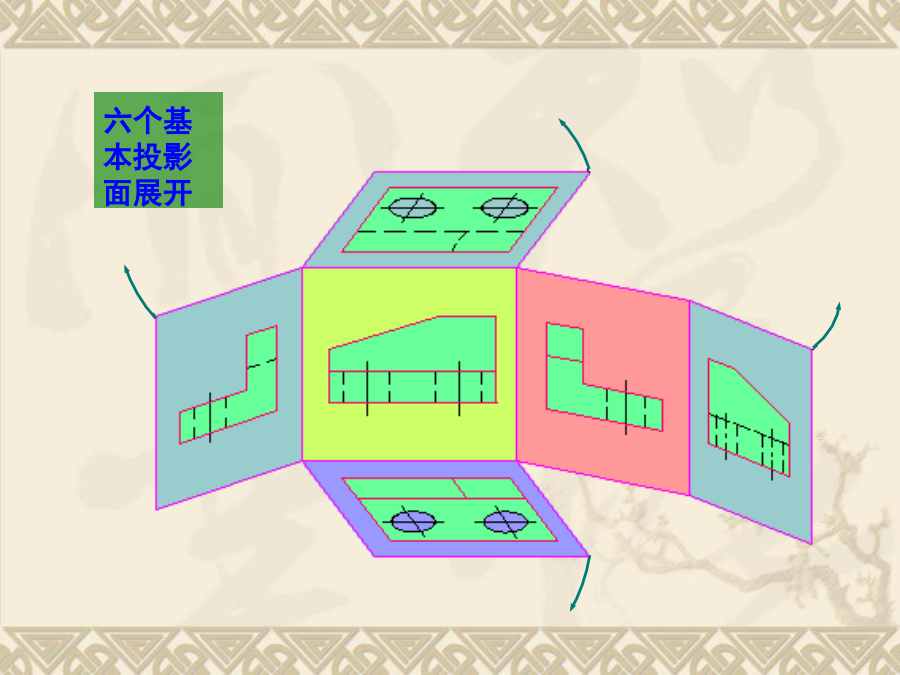

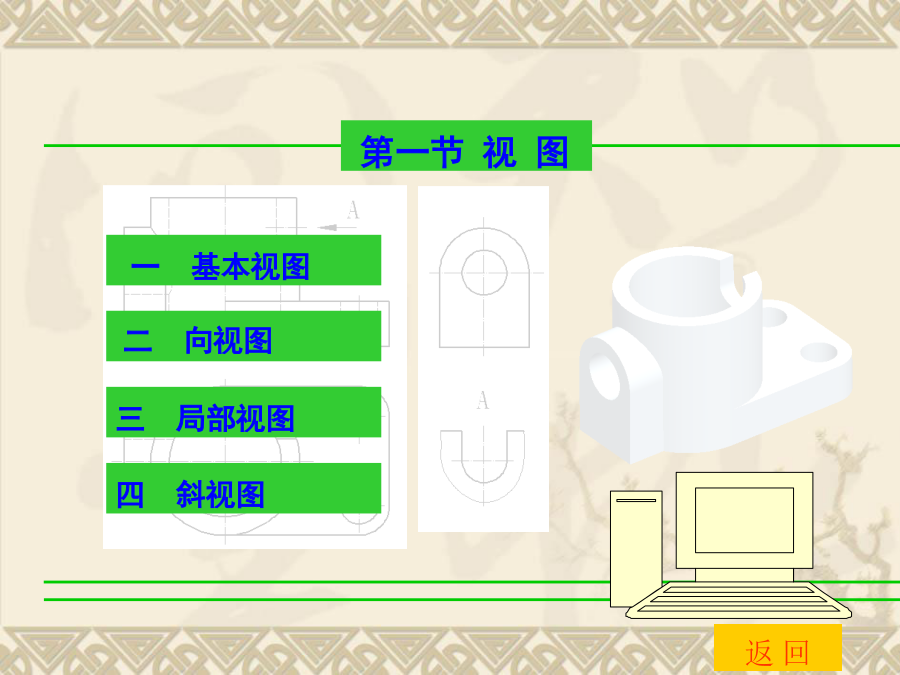

六个基本投影面展开仰视图
右视图主视图左视图后视图
俯视图B向当机件上局部形状没有表达清楚，又没有必要用完整的基本视图表达时，可将该部分单独向基本投影面投射，表达机件上局部结构的外形。利用局部视图可以减少基本视图的数量。（二）局部视图的配置与标注规定2、为了看图方便，局部视图应尽量配置在箭头所指的一侧，并与原基本视图保持投影关系。但为了合理利用图纸幅面，也可将局部视图按向视图配置在其它适当的位置。3、局部视图的断裂边界线用波浪线表示，当所表达的部分是与其它部分截然分开的完整结构，且外轮廓线自成封闭时，波浪线可以省略不画。画波浪线时应注意：①不应与轮廓线重合或画在其它轮廓线的延长线上；②不应超出机件的轮廓线；③不应穿空而过。机件向不平行于基本投影面的平面投射所得的视图，称为斜视图。返回2、为了合理地用图纸幅面，也可将斜视图按向视图配置在其它适当的位置，或在不至于引起误解时，将倾斜的图形旋转到水平位置配置，以便于作图。此时，应标注旋转符号。表示该视图名称的大写字母应靠近旋转符号的箭头端。旋转符号的箭头方向为视图的旋转方向。3、斜视图一般只表达倾斜部分的局部形状，其余部分可用波浪线断开而不画出。在同一张图纸上，按投影关系配置的斜视图和按向视图且旋转放正配置的斜视图，画图时只能画出其中之一。??……返回返回机件的材料不同，采用的剖面符号也不同。各种材料的剖面符号，如下表所示：返回（2）当图形的主要轮廓线与水平线成
45°时，该图形的剖面线应画成与水平成
30°(或60°)的平行线，其倾斜方向仍与其它图形的剖面线一致。返回返回（四）剖视图的标注返回返回返回返回返回返回返回返回返回返回返回返回返回返回返回返回返回基本对称机件的半剖视图，如图所示。半剖视图的标注方法及省略标注的情况与全剖视图完全相同。返回返回返回返回当实心机件上有孔、凹坑和键槽等局部结构时，也常用局部剖视图表达。返回返回??……返回返回返回返回返回返回返回3、省略箭头对称的移出断面和按投影关系配置的断面，可省略表示投影方向的箭头，如图中所示的断面。4、不必标注配置在剖切位置符号的位置的延长线上的对称移出断面和配置在视图中断处的对称移出断面以及按投影关系配置的移出断面，均不必标注，如图中所示的各断面。返回（四）重合断面的标注返回返回返回返回返回返回返回返回返回返回wH前视图4）第三角画法与第一角画法的比较5）第三角画法中六个基本视图的配置返回10、对于机件上的一些较小结构，如在一个图形中已表示清楚，则在其它图形中可以简化或省略。返回综合应用举例1、分析所采用的表达方法，了解机件的大致形状2、以形体分析法为主，看懂机件的主体结构形状3、看懂各个细部结构，想象机件的整体形状综合起来思考看懂剖视图，想象箱体的真实形状。??……
