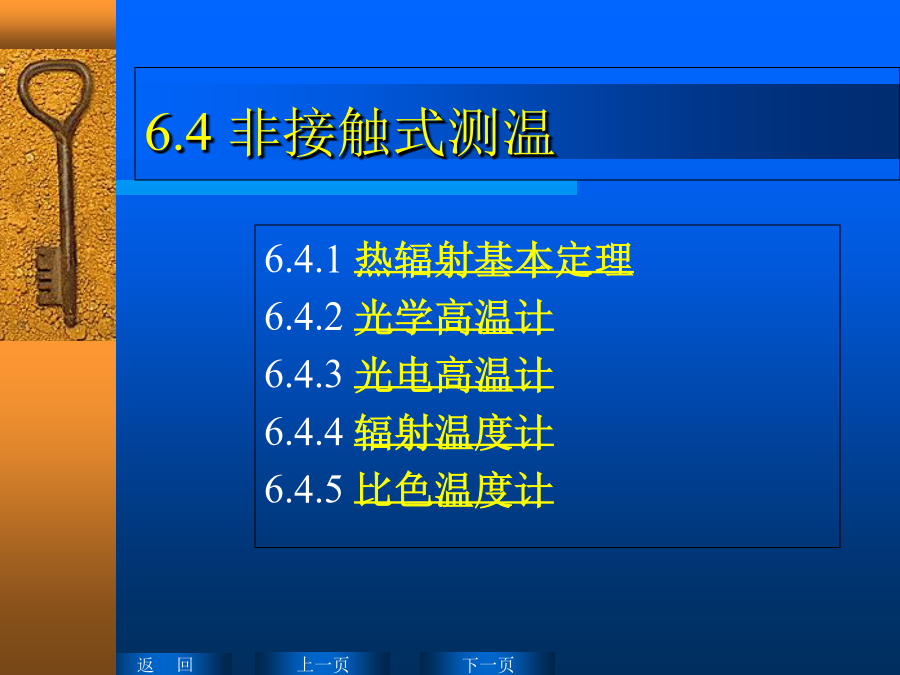

64-非接触式测温资料讲解.ppt

在自然界中黑体、白体和透明体都是不存在的。一般固体和液体的τ值很小或等于零，而气体的τ值较大。对于一般工程材料来讲，τ＝0而α+ρ=1，称为灰体
从传热学角度看，可以人为制造黑体若物体A0绝对黑体，那么α0(λ,T)，根据基氏定律在全波长内，任何物体的全辐射出射度等于单波长的辐射
出射度在全波长内的积分WGG2-201型光学高温计根据维恩公式有WDL-31型光电高温计的工作原理(2)检测光路
物镜将被测物体的辐射能量会聚，经过衰减玻璃及与物镜光轴成450角的调制镜的反射，进入视场光阑孔中，由探测元件接收。
(3)参比光路
参比灯辐射的能量经聚光灯组会聚后，通过可变光阑，由反射镜反射，再穿过调制镜叶片的空间，进入视场光阑孔中，经滤波片也由探测元件接收。
随电机高速转动的调制镜，对两路辐射通量作切换调制，使其交替被探测元件接收。
在参比光路中的可变光阑用作黑度系数的手动修正。 仪器的工作光谱范围由光学系统和探测元件决定。
量程范围在400～8000C及以下各量程，采用硫化铅光敏电阻作探测元件，并配合锗滤光片。光谱范围短限由锗滤光片确定，长限由光学玻璃材质的物镜确定，约在1.8～2.7。峰值由探测元件确定，约为2.5。
量程范围600～10000C及以上各量程，采用硅光电池作探测元件，并配合HB850有色玻璃滤光片。光谱范围的短限也由滤光片确定，长限和峰值由探测元件确定。光谱范围约在0.8～1.1，峰值约为0.95，均在红外线波长范围内。
仪器的量程范围用光学衰减的方式改变。
各种量程都保持参比灯工作电流在某一固定范围内变化，即在量程上限时工作电流不超过250mA。
对于低温量程，将参比灯的辐射能量衰减；
对于高温量程，则将被测辐射能量进行衰减。
探测元件为硫化铅光敏电阻时，衰减玻璃选用GRB1隔热玻璃。探测元件为硅光电池时，采用LB6绿色玻璃。WFT-202型辐射感温器结构比色温度计原理结构可以简化为
