建筑结构选型(总)知识讲稿.ppt

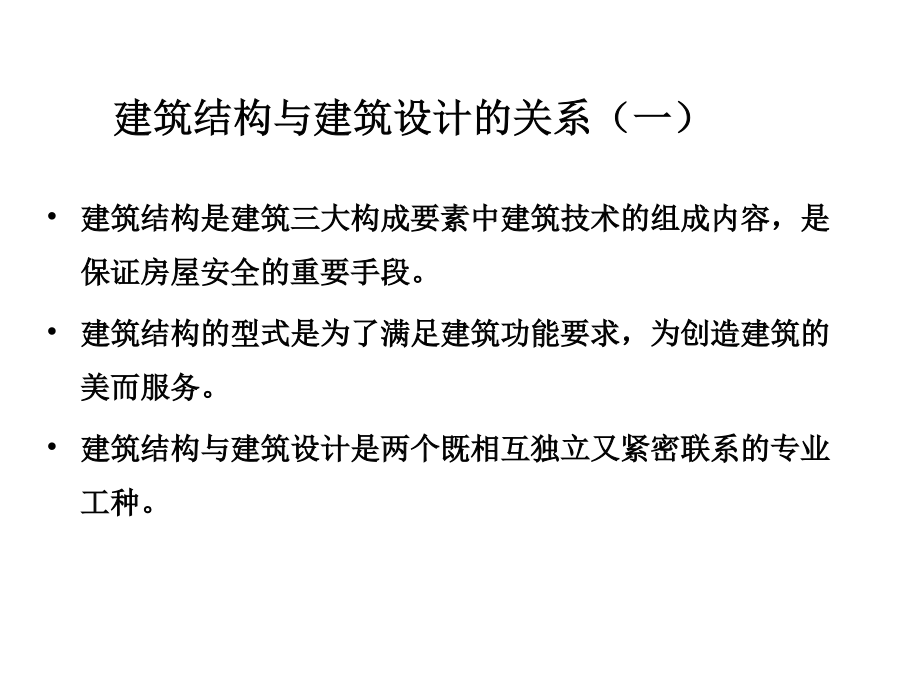

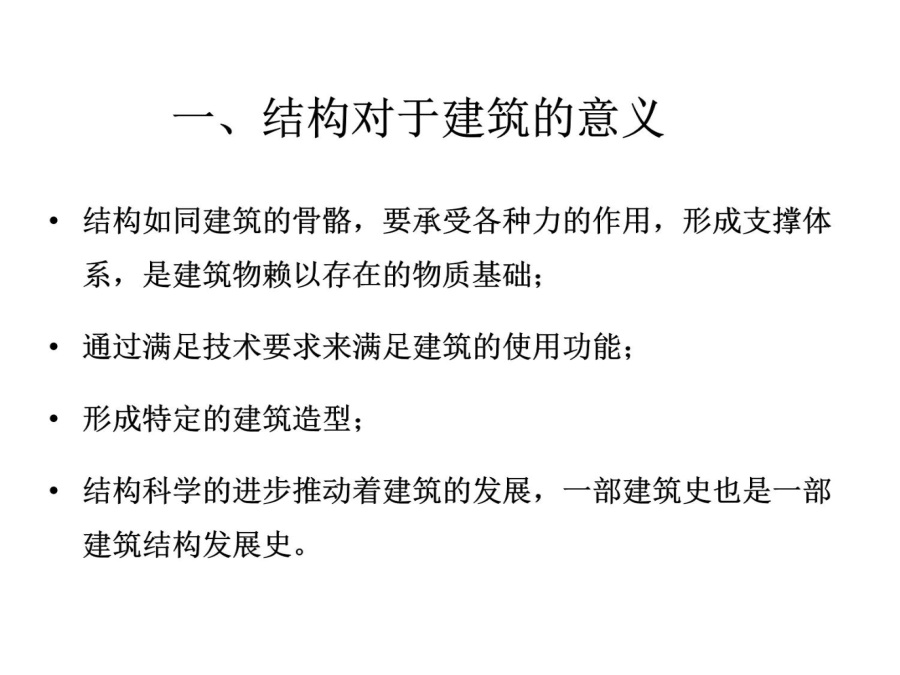

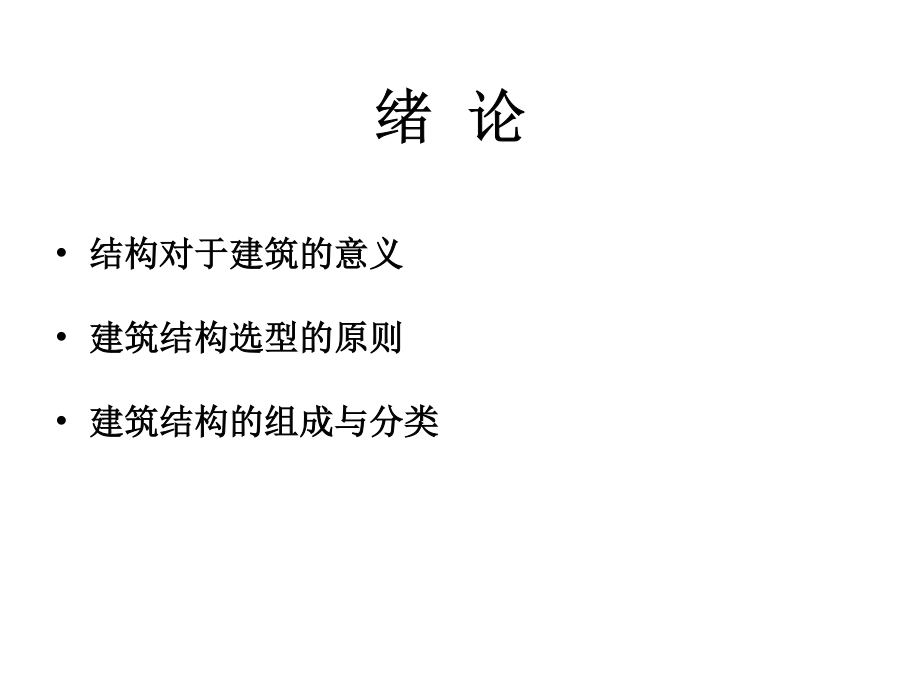

建筑结构选型绪论建筑结构的定义建筑结构与建筑设计的关系（一）建筑结构与建筑设计的关系（二）二、建筑结构选型的原则（2）满足建筑造型的需要
对于建筑造型复杂、平面和立面特别不规则的建筑结构选型，要按实际需要在适当部位设置防震缝，形成较多有规则的结构单元。
（3）充分发挥结构自身的优势
每种结构型式都有各自的特点和不足，有其各自的适用范围，所以要结合建筑设计的具体情况进行结构选型。（4）考虑材料和施工的条件
由于材料和施工技术的不同，其结构形式也不同。例如：砌体结构所用材料多为就地取材，施工简单，适用于低层、多层建筑。当钢材供应紧缺或钢材加工、施工技术不完善时，不可大量采用钢结构。
（5）尽可能降低造价
当几种结构形式都有可能满足建筑设计条件时，经济条件就是决定因素，尽量采用能降低工程造价的结构形式。三、建筑结构的组成与分类建筑结构按材料分类建筑结构按受力和构造特点分类第一章混合结构体系砌体结构所用材料便于就地取材，施工较简单，施工进度快，技术要求低，施工设备简单
砌体结构刚度较大，强度低，整体性差，抗震性能差
综合经济指标好，实际造价低廉
平面布置灵活性差，使用面积较小，建筑立面效果厚实
砖墙在防寒、隔热、隔音、抗风雨侵袭和化学稳定性等建筑物理性能方面较为优越、物美价廉，但自重较大
适用于六层及以下的住宅、宿舍、办公室、学校、医院等民用建筑以及中小型工业建筑横墙承重方案
纵墙承重方案
纵横墙承重方案
内框架承重方案
与结构选型有关的构造要求横墙承重方案纵墙承重方案纵横墙承重方案内框架承重方案与结构选型有关的构造要求装配式楼盖的优点：造价低，施工进度快
装配式楼盖的缺点：整体性差，抗震性差
现浇楼盖的优点：整体性好，抗震性好，布置灵活
现浇楼盖的缺点：造价高，施工工期长
装配整体式楼盖的特点：造价、工期介于上述两种之间，整体性和抗震性也介于上述两种之间现浇楼盖（一）现浇楼盖（二）在大中城市不能作为承重体系，但在围护结构和隔墙方面仍广泛使用
在农村和小城镇仍普遍使用，在抗震区使用应提高其抗震能力
随着墙体改革的推进，着重新型轻质高效砌体材料的发展
震害明显，倒塌破坏严重，在地震区倾向于限制使用第二章框架结构体系钢筋混凝土框架的梁柱节点多为刚节点，建筑物整体性好

因为刚节点的存在，梁跨中弯矩降低，从而可以跨越更大的跨度，空间布置更为灵活

在建筑上能够提供较大的空间，平面布置灵活，适用性强

抗侧刚度小、水平位移大，结构柔度较大框架的主要受力构件包括梁和柱
梁、柱连接处一般为刚接连接，当为铰接连接时成为排架
为利于结构受力合理，框架结构一般要求框架梁宜连通，框架柱在纵横两个方向上应与框架梁连接，梁、柱中心线宜重合，框架柱宜纵横对齐、上下对中
为了使用功能或建筑造型的要求，框架结构可采用抽梁、抽柱、内收、外挑、斜梁、斜柱等形式框架结构按施工方法分类框架结构按承重方式分类结构布置是否合理，对结构的安全性、实用性以及造价影响很大
确定合理的结构布置，需要充分考虑建筑的功能、造型、荷载、高度、施工条件等
框架结构布置主要包括柱网布置和梁格布置，并满足抗震的要求一、框架结构布置方案2、主要承重框架纵向布置
纵向的梁为主梁，横向的梁为连系梁。横向连系梁截面高度较小，便于纵向管道通过而不影响净高。此种布置房屋横向刚度很差，只用于低层非抗震设防区的厂房。3、主要承重框架纵横双向布置
纵横向的梁均为主梁。用于长宽比较小或抗震设防区的房屋，可使其纵横两个方向均具有足够的强度和刚度。此种布置适用性强、应用广泛。二、框架柱网布置1、多层厂房的柱网尺寸2、多层民用房屋的柱网尺寸三、框架构件截面尺寸的初步估算2、框架柱截面尺寸四、抗震设防区框架结构体型与布置的要求2、抗侧力结构的布置应尽可能使房屋的刚度中心与地震力合力作用线接近或重合3、抗侧力结构的布置应尽可能使房屋各部分的刚度均匀，避免相差过分悬殊4、在地震烈度较高的抗震设防区，楼、电梯间不宜布置在结构单元的两端和拐角处5、应注意控制房屋的侧向变形和层间相对变形6、各层楼板应尽量设置在同一标高处或错开很少，避免采用复式框架7、房屋高低层不宜用牛腿相连，宜用防震缝隔开房屋的抗震设计对于其安全性至关重要，需要在进行建筑方案设计时就考虑到抗震设计
震害调查和工程经验表明，为了达到既安全又经济合理的要求，多高层框架结构的房屋高度有一定的适用范围
框架结构的适用高度包含房屋的适用层数与高宽比两个方面，与结构布置、地震烈度、场地类别等有关框架结构的变形与内力框架结构的适用层数、高宽比与适用高度第三章剪力墙结构体系框架-剪力墙结构，简称框剪结构，是在框架结构的基础上增设一定数量的横向和纵向剪力墙所构成的双重受力体系
在整个体系中，框架仍占主体、以承担竖向荷载为主，剪力墙承担绝大部分的水平荷载，两者协同工作、扬长避
