防突预测图编制规则知识课件知识讲稿.ppt

采掘工作面防突预测图

编图规则（讨论稿）

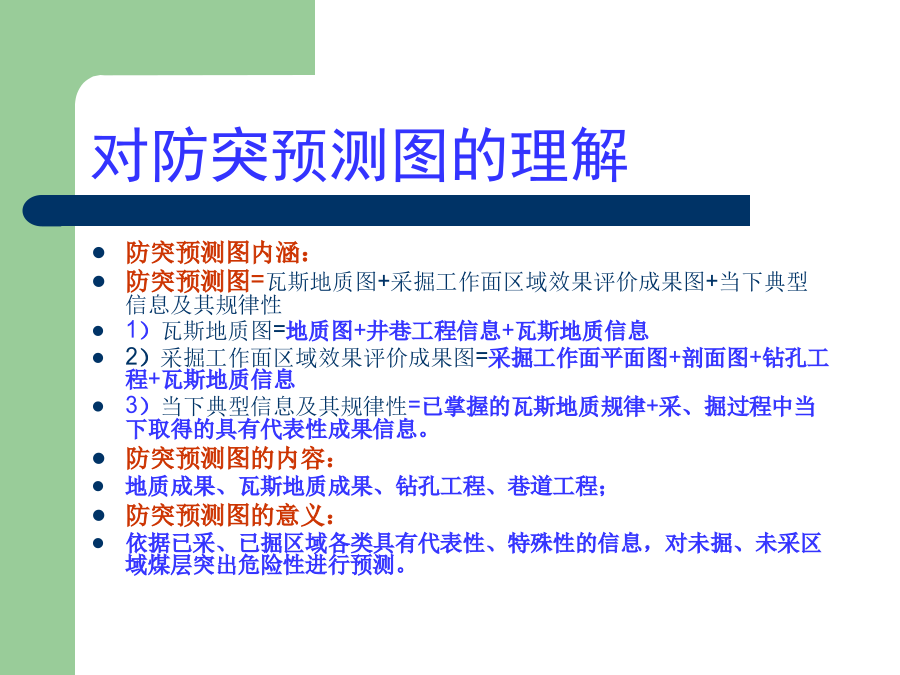

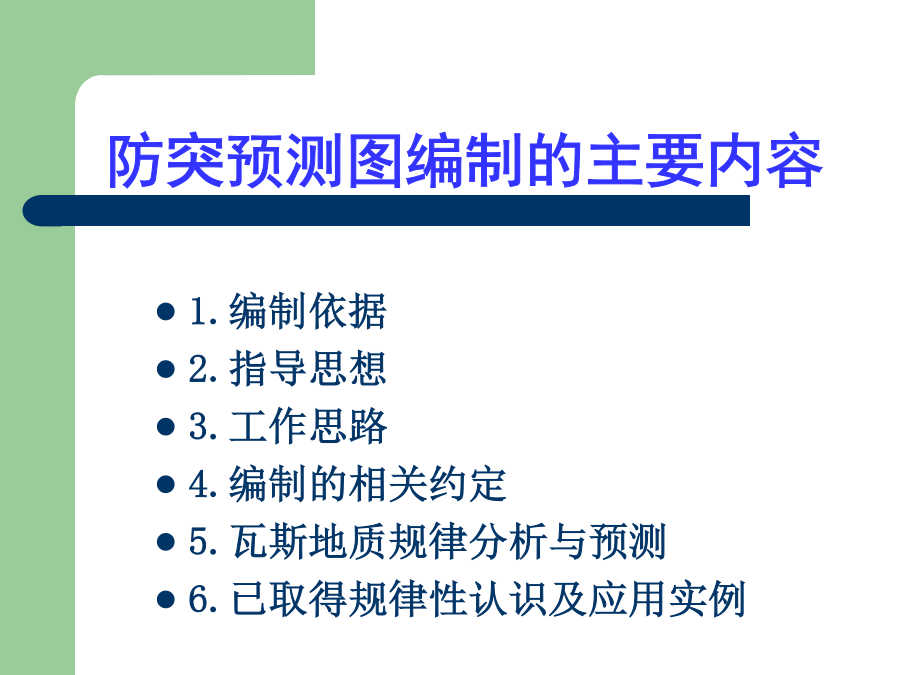

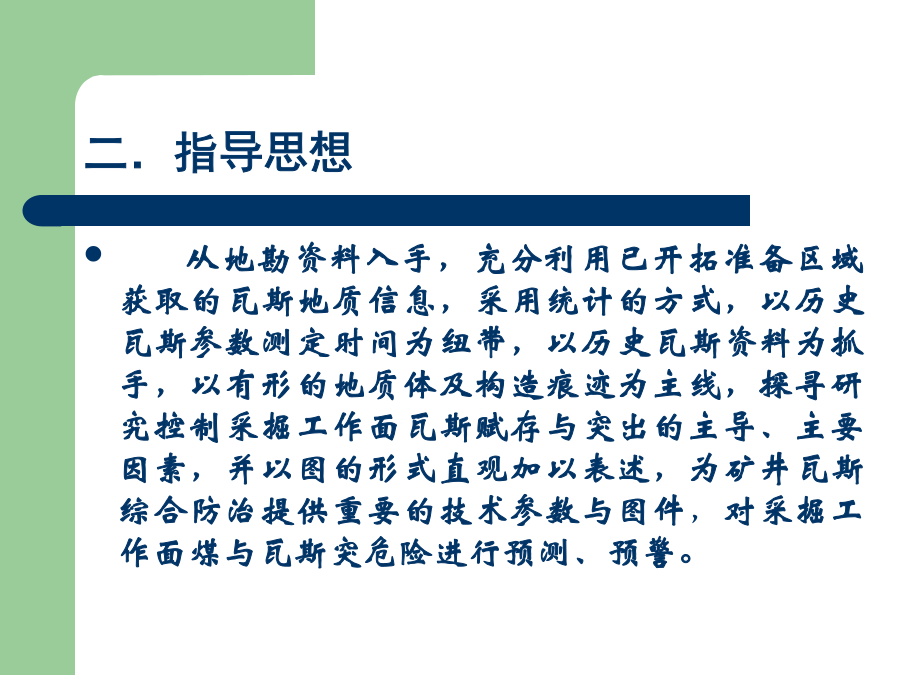

对防突预测图的理解防突预测图编制的主要内容二．指导思想三.工作思路四.防突预测图编制的相关约定（一）编制内容的约定1.地质工程与成果填绘内容1.地质工程与成果填绘内容1.地质工程与成果填绘内容2.采掘工程重点填绘内容2.采掘工程重点填绘内容3.钻孔工程重点填绘内容及要求地质探查孔石门揭煤预抽孔3.钻孔工程重点填绘内容及要求顶、底板穿层剖面图填绘约定顶、底板穿层孔平面图填绘约定顺层钻孔顺层钻孔填绘约定3.钻孔工程重点填绘内容及要求4.瓦斯参数填绘内容的约定（二）防突预测图图例编制与采用原则一)图例编制与采用原则二)信息采集及符号的约定二)信息采集及符号的约定二)信息采集及符号的约定6.掘进工作面绝对瓦斯涌出量
每日测算一组数值
Q掘=f2+C2/24/60（单位为：M3/min）
Q掘=风排瓦斯量+抽排瓦斯量。
f2--统计日掘进工作面回风量平均值×回风流浓度（T2）的平均值；
C2--掘进工作面当日预抽瓦斯总量

24—24小时
60—60分钟

单位：M3/min
分别计算当日平均绝对瓦斯涌出量和当日最大绝对瓦斯涌出量；三)新增图例及填绘内容的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定回采工作面瓦斯涌出量标注效果示意图三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定三)新增图例的约定(三)等量线勾绘的原则(四)突出危险程度划分与标注的约定突出危险程度划分效果图(五)其他标注相关约定(五)其他标注相关约定(五)其他标注相关约定(五)其他标注相关约定(五)其他标注相关约定五、瓦斯地质规律分析与预测五、瓦斯地质规律分析与预测六、已取得规律性认识及应用实例已取得规律性认识已取得规律性认识已取得规律性认识已取得规律性认识已取得规律性认识六、已取得规律性认识与应用防突预测图的应用实例防突预测图的应用实例防突预测图的应用实例防突预测图的应用实例防突预测图的应用实例防突预测图的应用实例结束语谢谢各位领导！
