4.4土木工程制图-道路、桥梁、涵洞、隧道工程图(2)讲课教案.ppt

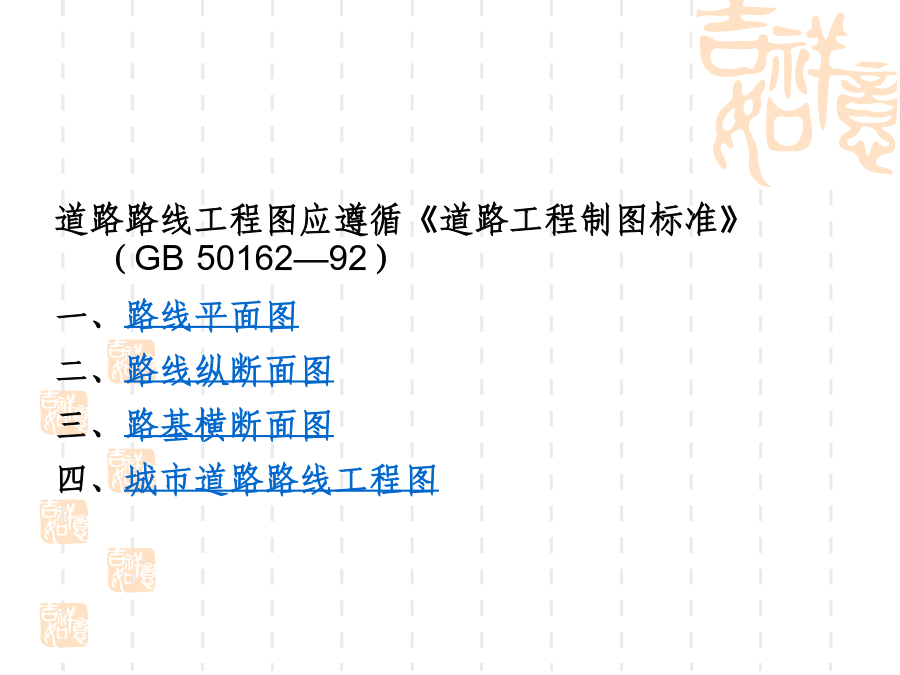

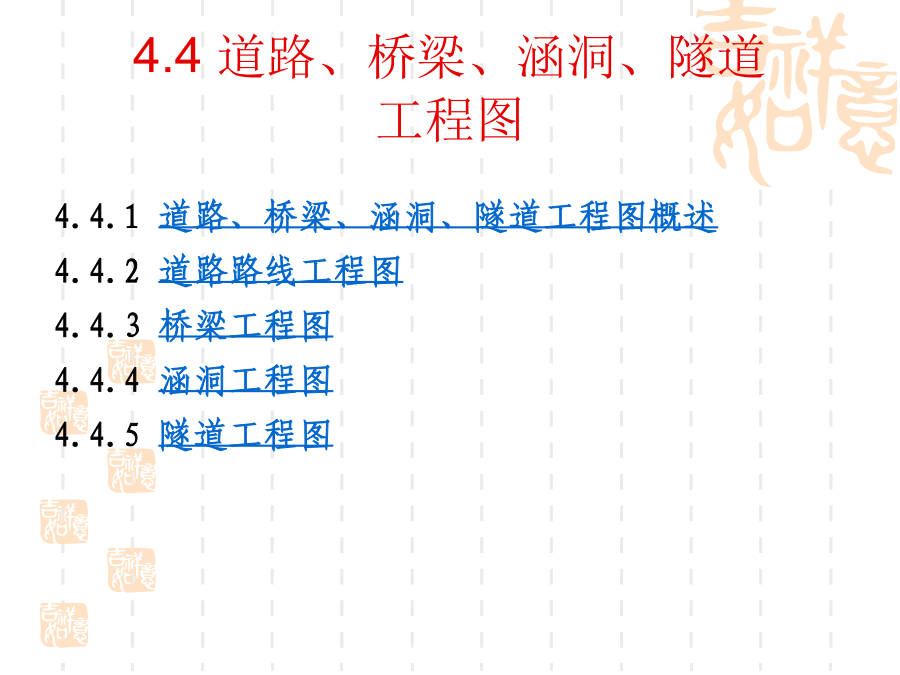

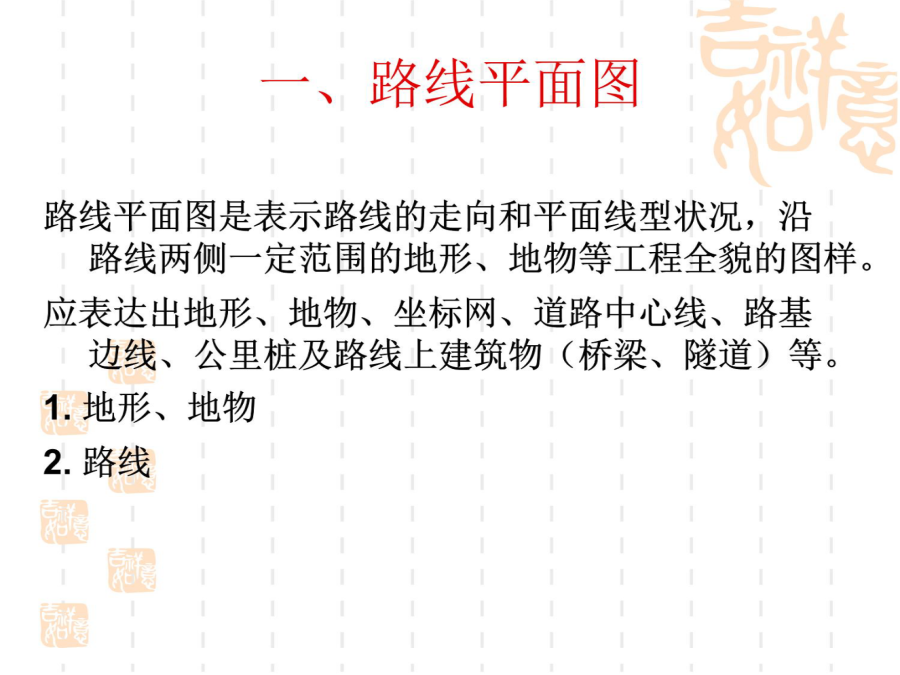

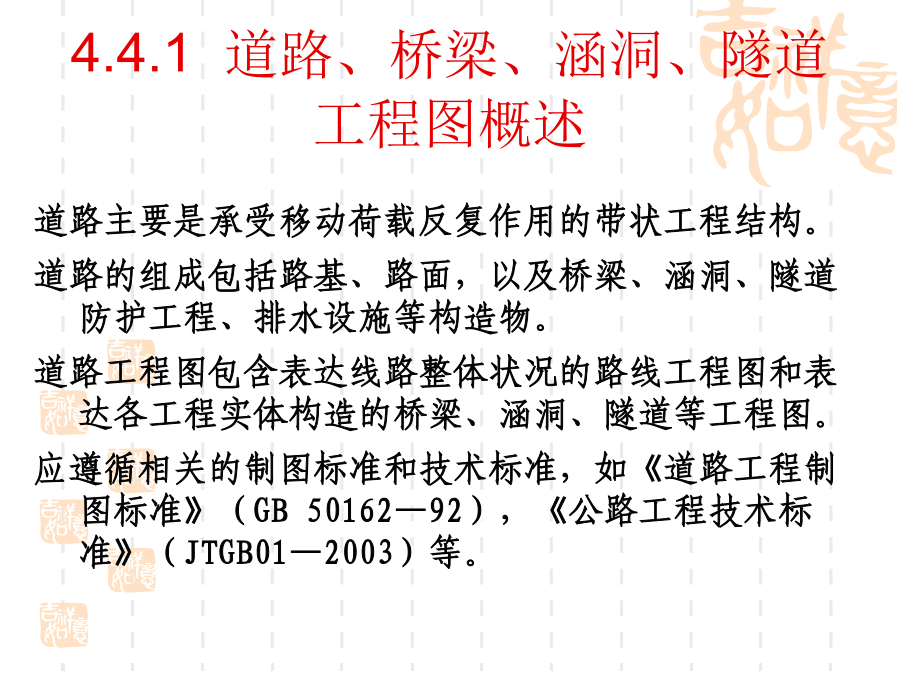

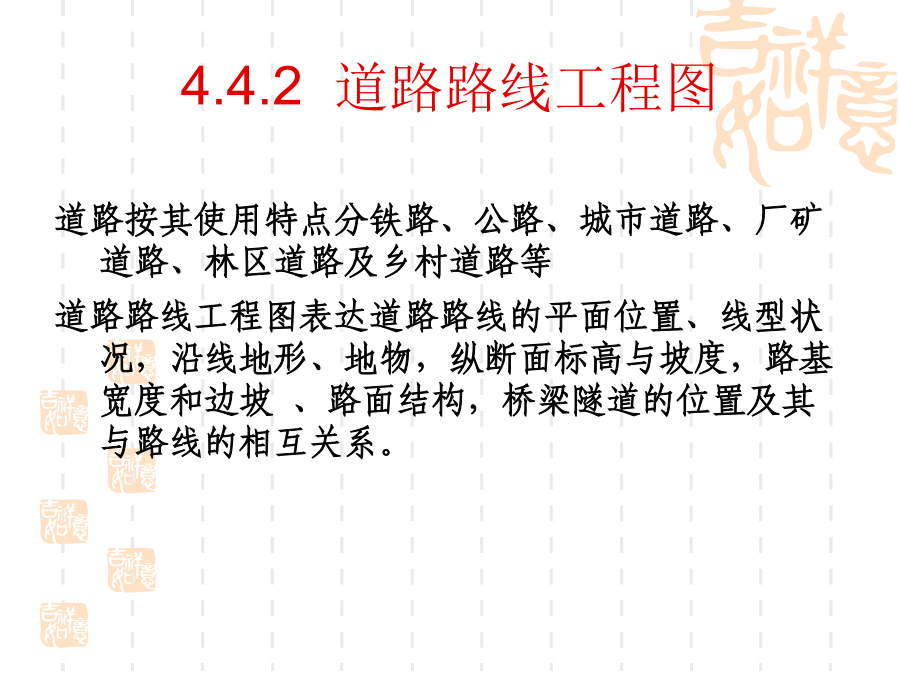

4.4道路、桥梁、涵洞、隧道工程图4.4.1道路、桥梁、涵洞、隧道工程图概述4.4.2道路路线工程图1.地形、地物路线平面图中的常用图例（摘自《道路工程制图标准》（GB50162—92）路线平面图中的常用图例（摘自《道路工程制图标准》（GB50162—92）路线平面图中常用的符号（摘自《道路工程制图标准》（GB50162—92）路线平面图示例交点在坐标网原点之北77200m，之东141300m2.路线交点在坐标网原点之北77200m，之东141300m平曲线要素二、路线纵断面图地面线三、路基横断面图路基横断面图作用路基横断面图的绘制方法路基横断面图四、城市道路路线工程图城市道路4.4.3桥梁工程图一、桥梁工程图概述二、桥梁总体布置图总长125.04m，
六孔（跨）钢筋混凝土公路桥，跨度20m
中心桩K+114.00桥面净宽，防撞护栏
护坡形式—锥形护坡
路线连接板厚90cm，横坡2%，
桥面宽11m，护栏宽0.5m
立柱间距5.7（4.2+1.5）
立柱上部直径1.5m
立柱下部直径1.8m三、构件结构图中板长19.96m，宽1.24m，高0.9m，
八棱柱空腔，C40混凝土封端
板的中部上方设绞缝四、斜拉桥主跨外形五、桥梁工程图的阅读方法4.4.4涵洞工程图涵洞名称—管涵涵洞工程图一、涵洞工程图的图示特点二、涵洞工程图示例4.4.5隧道工程图一、隧道工程图的图示特点二、隧道进口洞门设计图示例二、隧道进口洞门设计图示例三、建筑限界及净空设计图示例建筑限界及净空设计图示例1.隧道净空断面2.建筑限界THEENDThankyou!
