第一章42框架结构设计电子教案.ppt

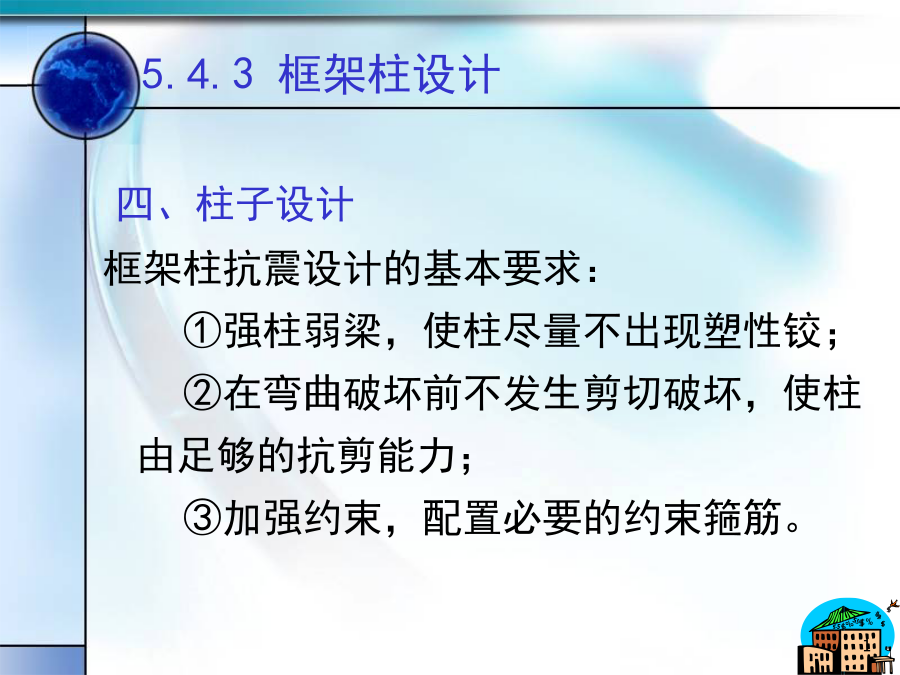

四、柱子设计
框架柱抗震设计的基本要求：
①强柱弱梁，使柱尽量不出现塑性铰；
②在弯曲破坏前不发生剪切破坏，使柱由足够的抗剪能力；

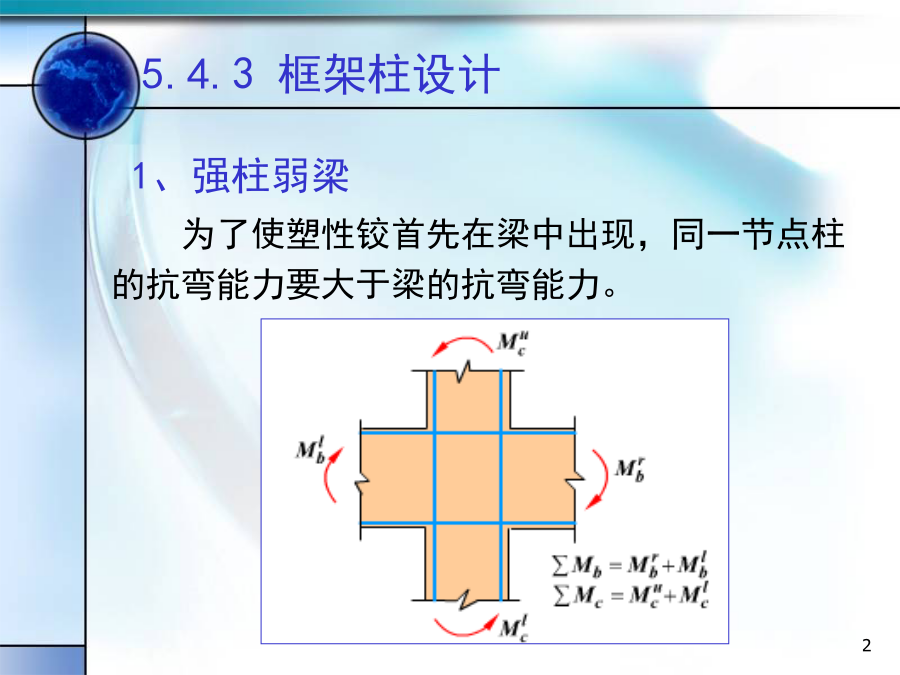

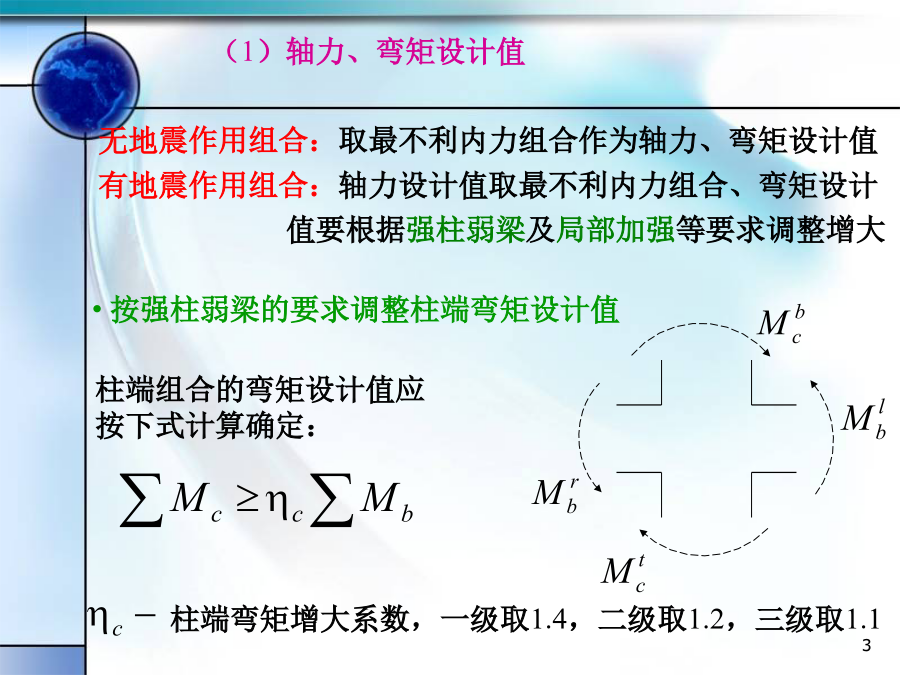

③加强约束，配置必要的约束箍筋。为了使塑性铰首先在梁中出现，同一节点柱的抗弯能力要大于梁的抗弯能力。（1）轴力、弯矩设计值按照钢筋混凝土偏心受压柱构件进行计算2、强剪弱弯

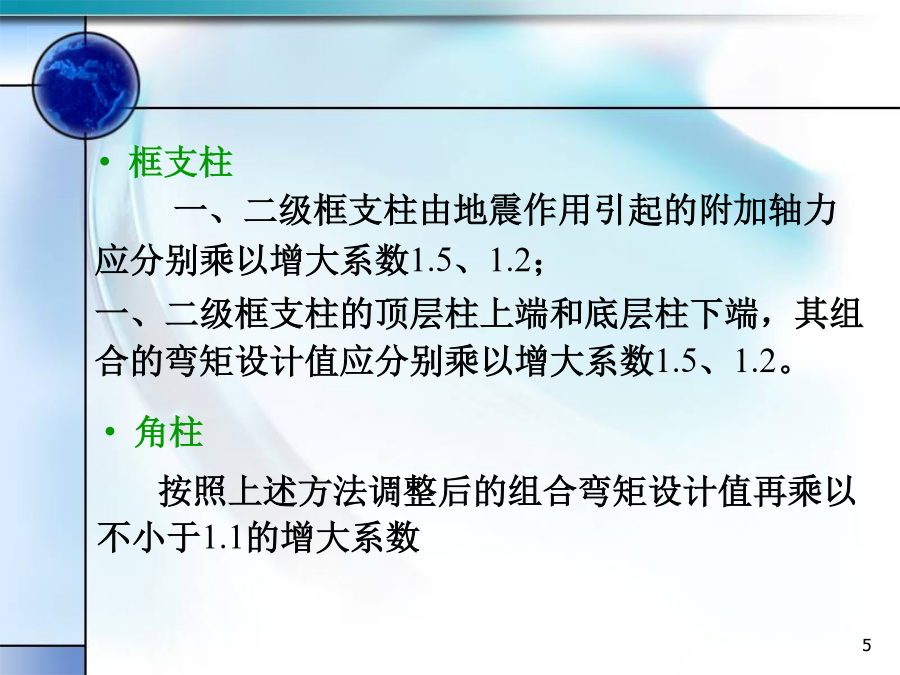

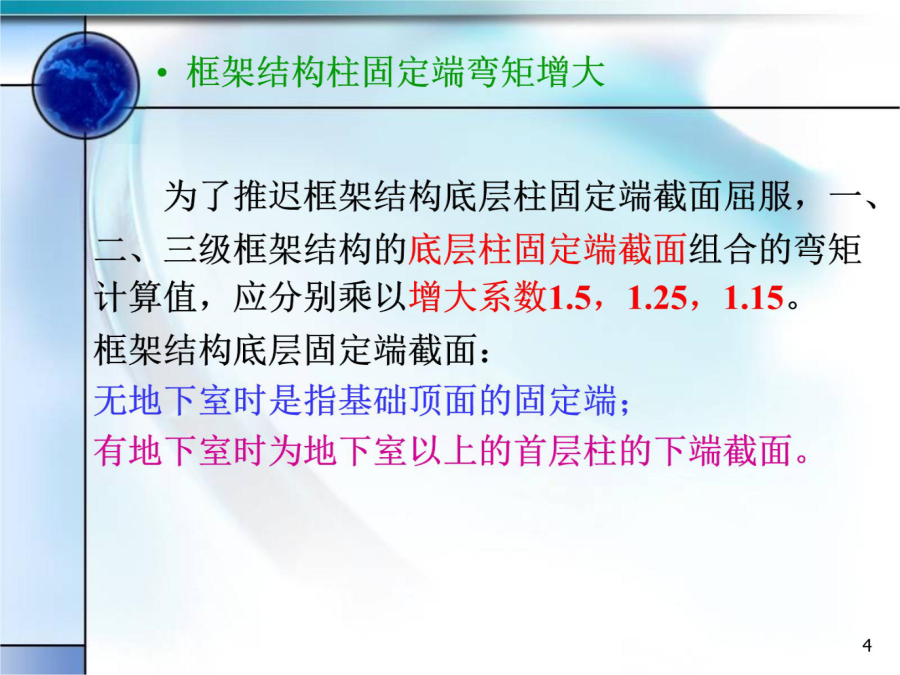

（1）柱剪力设计值
柱的抗剪强度要高于它的抗弯强度（强剪弱弯）。5.4.3框架柱设计（2）柱斜截面受剪承载力0.90
0.95
—（1）最小截面尺寸（a)宜对称布置；4、加强柱端约束4、加强柱端约束4、加强柱端约束5、加强柱端约束5、加强柱端约束5、加强柱端约束214.9框架节点核芯区抗震设计梁柱节点处的剪切破坏框架节点破坏的主要形式是节点核心区剪切破坏和钢筋锚固破坏。
节点主要受剪力和压力的组合作用，节点核心区未开裂前，箍筋应力很小，基本上是混凝土承受剪力。约当剪力达到核心区极限抗剪能力60～70%时，混凝土突然发生对角贯通裂缝，节点刚度明显降低，箍筋应力也突然增大，个别甚至屈服，此后斜裂缝增多赠宽，箍筋陆续达到屈服。根据强节点的设计要求，框架节点的设计准则：
（1）节点的承载力不应低于其连接构件（梁、柱）的承载力；
（2）多遇地震时，节点应在弹性范围内工作；
（3）罕遇地震时，节点承载力的降低不得危及竖向荷载的传递；
（4）节点配筋不应使施工过分困难。1.节点核芯区抗剪承载力的验算9度和一级框架尚应符合（2）节点核芯区截面受剪承载力的验算—梁的约束影响系数，梁板为现浇，梁柱中线重合，四侧各梁截面宽度不小于该侧柱截面宽度的1/2且正交方向梁高度不小于框架梁高度的3/4时，可采用1.5；9度时宜采用1.25；其他情况均采用1.0。（3）节点截面有效宽度31钢筋接头可采用机械接头、搭接接头和焊接接头。受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内搭接钢筋面积百分率按下式计算，且不应小于300mm。—抗震设计时受拉钢筋的锚固长度；注:
（1）受拉钢筋直径大于28mm、受压钢筋直径大于32mm时，不宜采用搭接接头；
（2）现浇钢筋混凝土框架梁纵向钢筋的连接方法应遵守下列规定：一级宜采用机械接头，二、三、四级可采用搭接或焊接接头。
（3）当采用焊接接头时，应检查钢筋的可焊性；
（4）位于同一连接区段内的受拉钢筋接头面积率不宜超过50%；
（5）当接头位置无法避开梁端、柱端箍筋加密区时，应采用机械连接接头，且钢筋接头面积率不应超过50%；
（6）钢筋机械接头、搭接接头及焊接接头，尚应遵守有关规定。3536事件：钢筋锚固长度不够产生裂缝
美国一停车库为七层现浇长跨板结构，一边挑出3.35m，在拆模后不久发现每层在同一处产生裂缝。44454647484950重点内容
框架结构的组成、优缺点及施工方法
框架梁的截面抗弯刚度
框架结构计算基本假定
分层法的计算假定、计算方法、注意事项
反弯点法的计算假定、计算方法
D值法对反弯点法的改进内容
延性框架的概念
框架截面设计与构造要求
