房屋建筑构造门与窗教学讲义.ppt

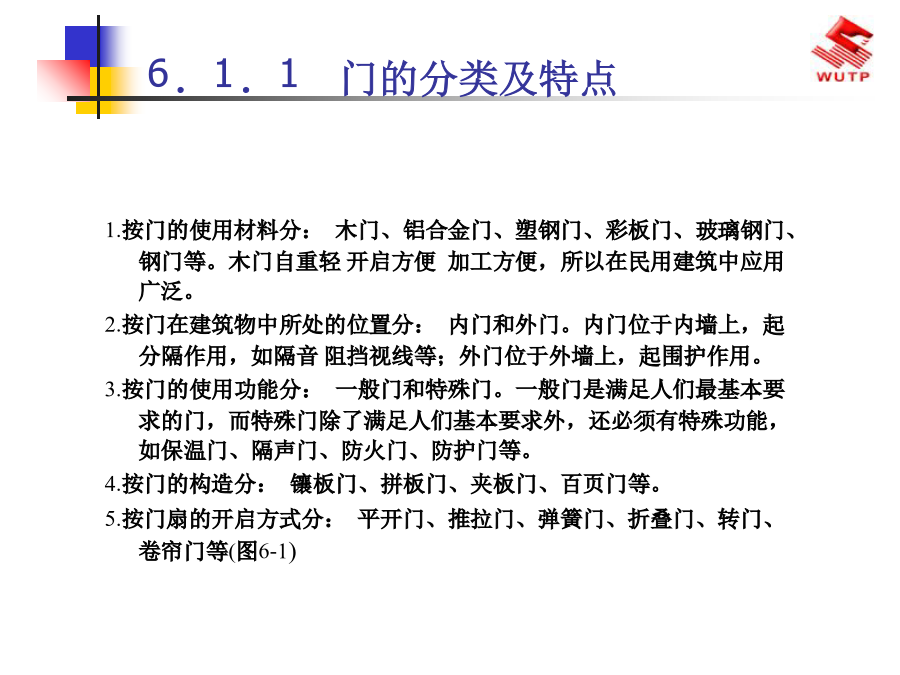

6门、窗构造1.按门的使用材料分：木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢门等。木门自重轻开启方便加工方便，所以在民用建筑中应用广泛。
2.按门在建筑物中所处的位置分：内门和外门。内门位于内墙上，起分隔作用，如隔音阻挡视线等；外门位于外墙上，起围护作用。
3.按门的使用功能分：一般门和特殊门。一般门是满足人们最基本要求的门，而特殊门除了满足人们基本要求外，还必须有特殊功能，如保温门、隔声门、防火门、防护门等。
4.按门的构造分：镶板门、拼板门、夹板门、百页门等。

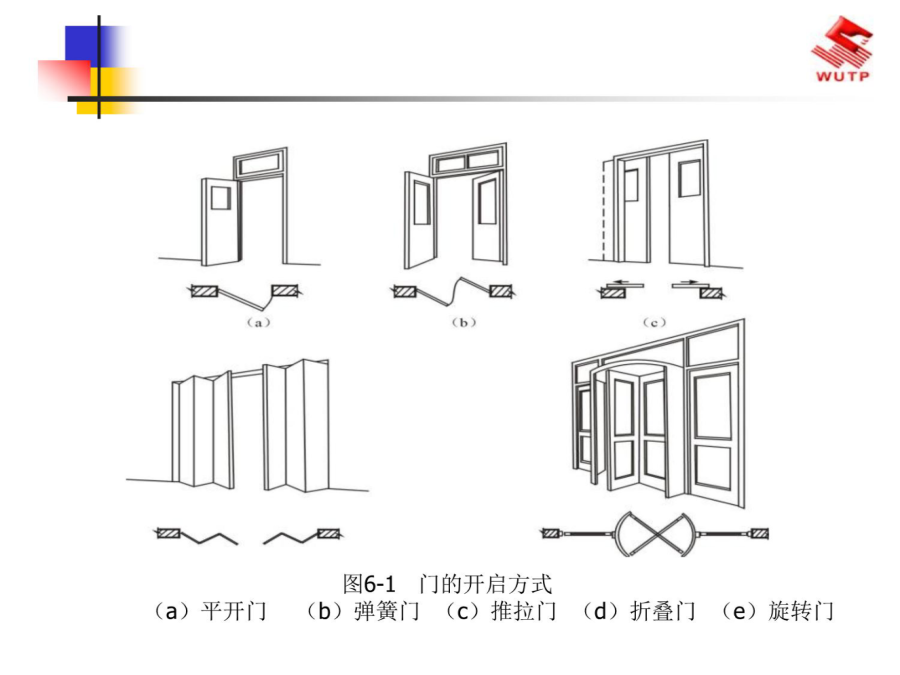

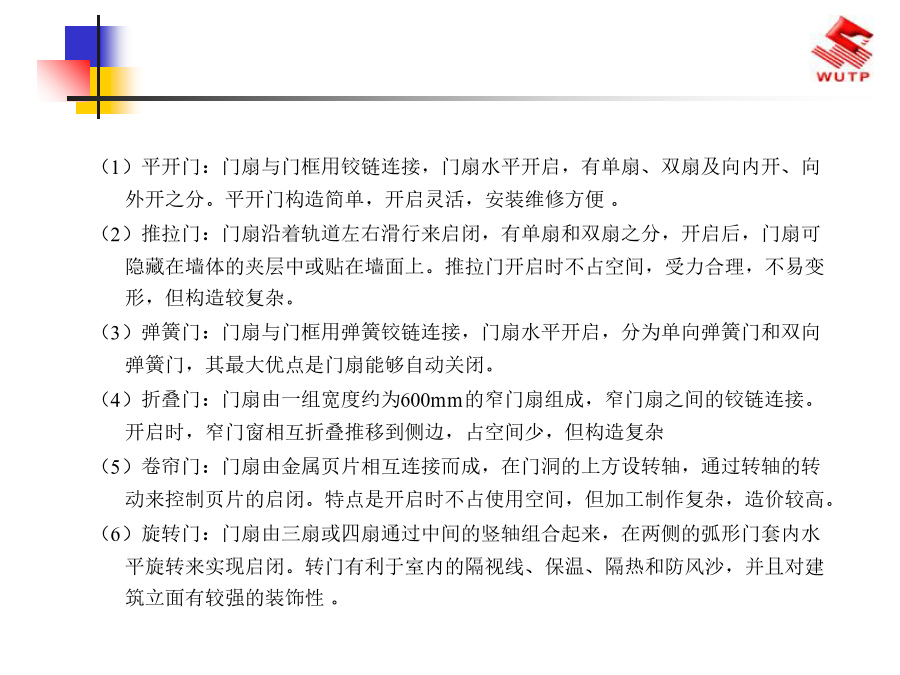

5.按门扇的开启方式分：平开门、推拉门、弹簧门、折叠门、转门、卷帘门等(图6-1)（1）平开门：门扇与门框用铰链连接，门扇水平开启，有单扇、双扇及向内开、向外开之分。平开门构造简单，开启灵活，安装维修方便。
（2）推拉门：门扇沿着轨道左右滑行来启闭，有单扇和双扇之分，开启后，门扇可隐藏在墙体的夹层中或贴在墙面上。推拉门开启时不占空间，受力合理，不易变形，但构造较复杂。
（3）弹簧门：门扇与门框用弹簧铰链连接，门扇水平开启，分为单向弹簧门和双向弹簧门，其最大优点是门扇能够自动关闭。
（4）折叠门：门扇由一组宽度约为600mm的窄门扇组成，窄门扇之间的铰链连接。开启时，窄门窗相互折叠推移到侧边，占空间少，但构造复杂
（5）卷帘门：门扇由金属页片相互连接而成，在门洞的上方设转轴，通过转轴的转动来控制页片的启闭。特点是开启时不占使用空间，但加工制作复杂，造价较高。
（6）旋转门：门扇由三扇或四扇通过中间的竖轴组合起来，在两侧的弧形门套内水平旋转来实现启闭。转门有利于室内的隔视线、保温、隔热和防风沙，并且对建筑立面有较强的装饰性。1.按窗的使用材料分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。铝合金窗和塑钢窗材质好坚固耐久密封性好，所以在建筑工程中应用广泛，而木窗由于耐久性差易变形不利于节能，国家已限制使用。
2.按窗的层数分：单层窗和双层窗。单层窗构造简单造价低，适用于一般建筑；双层窗保温隔热效果好，适用于对建筑要求高的建筑。
3.按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等(图6-2)。

图6-2窗的开启形式
(a)固定窗（b）平开窗（单层外开）（c）平开窗（双层内外开）
（d）上悬窗（e）中悬窗（f）下悬窗（g）立转窗
（h）左右推拉窗（i）百叶窗（1）固定窗：将玻璃直接镶嵌在窗框上，不设可活动的窗扇。一般用于只要求有采光、眺望功能的窗，如走道的采光窗和一般窗的固定部分。
（2）平开窗：窗扇一侧用铰链与窗框相连，窗扇可向外或向内水平开启。平开窗构造简单，开关灵活，制作与维修方便，在一般建筑中采用较多
（3）悬窗：窗扇绕水平轴转动的窗。按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗，上悬窗和中悬窗的防雨、通风效果好，常用作门上的亮子和不方便手动开启的高侧窗。
（4）立转窗：窗扇绕垂直中轴转动的窗。这种窗通风效果好，但不严密，不宜用于寒冷和多风沙的地区。
（5）百叶窗：窗扇一般用塑料、金属或木材等制成小板材，与两侧框料相连接，有固定式和活动式两种。百叶窗的采光效率低，主要用作遮阳、防雨及通风。
(6)推拉窗：窗扇沿着导轨或滑槽推拉开启的窗，有水平推拉窗和垂直推拉窗两种。推拉窗开启后不占室内空间，窗扇的受力状态好，适宜安装大玻璃，但通风面积受限制。6.2.1门的组成与尺度
1.门的组成门一般由门框、门扇、五金零件及附件组成(图6-3)。门框是门与墙体的连接部分，由上框、边框、中横框和中竖框组成。门扇一般由上、中、下冒头和边梃组成骨架，中间固定门芯板。五金零件包括铰链、插销、门锁、拉手等。附件有贴脸板、筒子板等。2.门的尺度

门的尺度指门洞的高宽尺寸，应满足人流疏散，搬运家具、设备
的要求，并应符合《建筑模数协调经一标准》的规定。一般情况
下，公共建筑的门单扇门为950~1000宽，双扇门1500~1800宽，
高度2.1~2.3m；居住建筑的门可略小些，外门约900~1000宽，
房间门900宽，厨房门800宽，厕所门700宽，高度统一为2.1m。
供人日常生活活动进出的门，门扇高度常在1900~2100毫米左右，
宽度单扇门为800~1000毫米，辅助房间如浴厕、贮藏室的门600
~800毫米，腰头窗高度一般为300~900mm。工业建筑的门可按需要
适当提高。木门主要由门框、门扇、腰头窗、贴脸板（门线）、筒子板（垛头板）和配套五金件等部分组成。
1.门框
门框的断面形状与尺寸取决于门扇的开启方式和门扇的层数，由于门框要承受各种撞击荷载和门扇的重量作用，应有足够的强度和刚度，故其断面尺寸较大(图6-4)。图6-4平开木门门框的断面形状与尺寸门框用料一般分为四级，净料宽为135.115.95.80毫米，厚度分别为52.67毫米两种。框料厚薄与木材优劣
