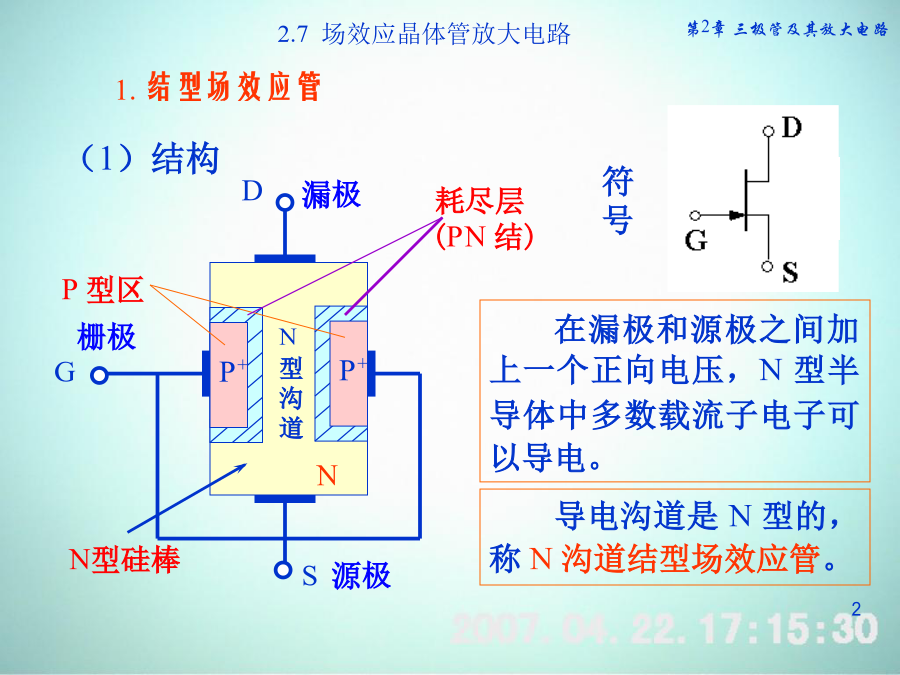

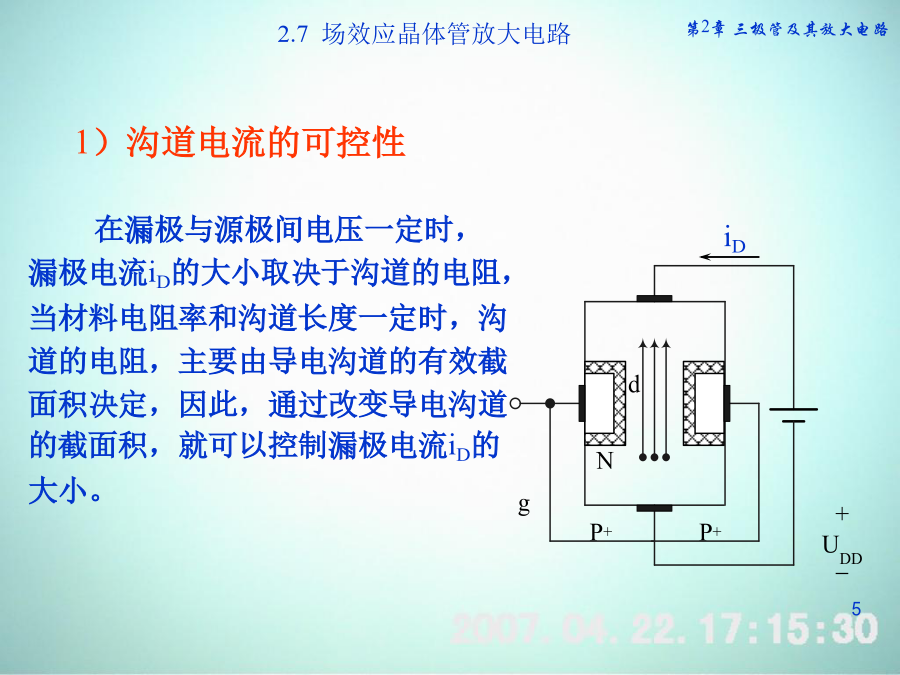

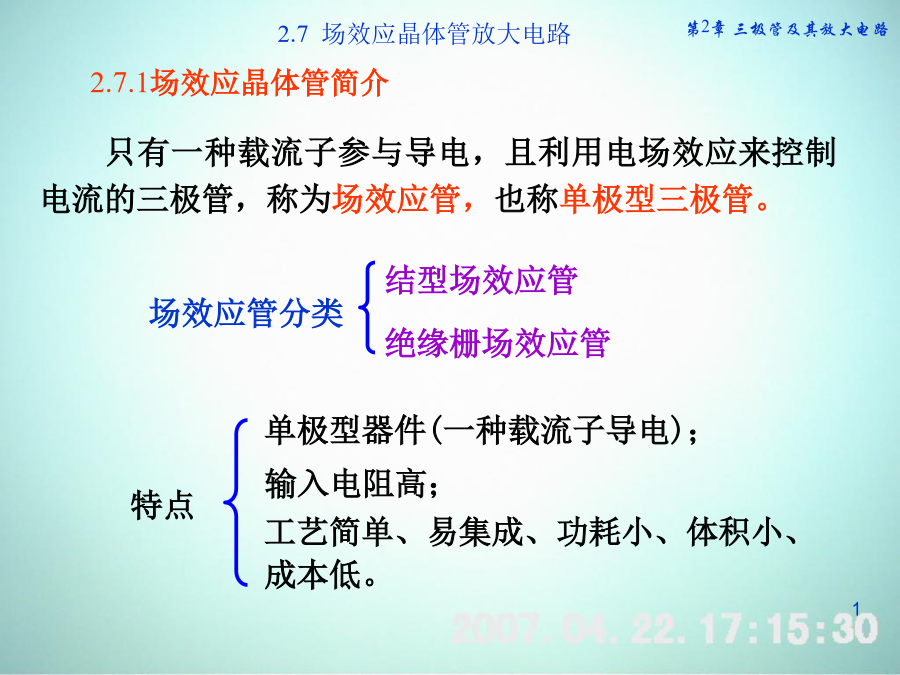

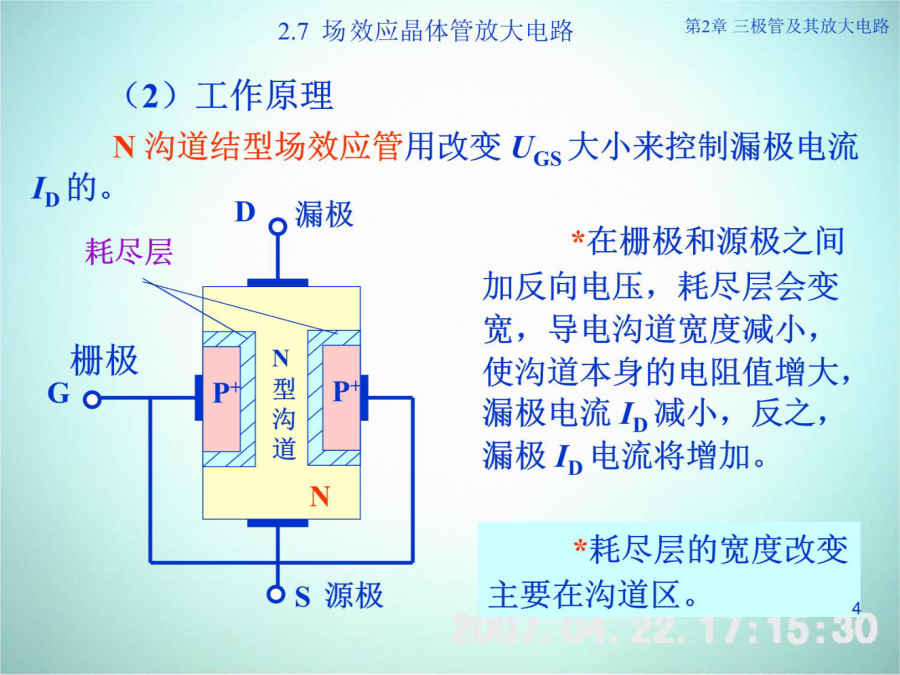

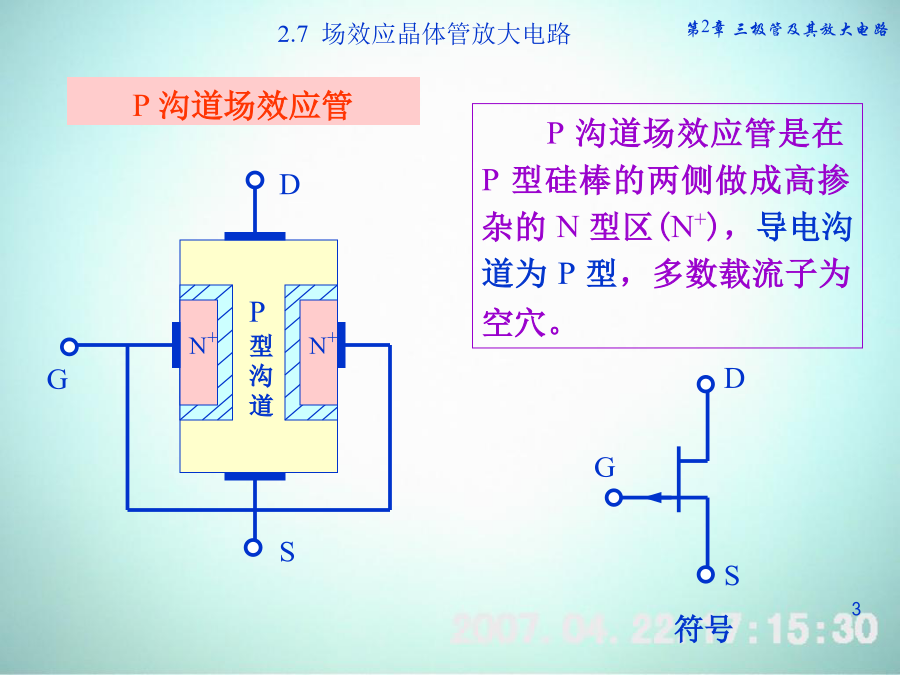

只有一种载流子参与导电，且利用电场效应来控制电流的三极管，称为场效应管，也称单极型三极管。DP沟道场效应管在漏极与源极间电压一定时，漏极电流iD的大小取决于沟道的电阻，当材料电阻率和沟道长度一定时，沟道的电阻，主要由导电沟道的有效截面积决定，因此，通过改变导电沟道的截面积，就可以控制漏极电流iD的大小。2）栅源电压改变沟道大小(a)改变UGS，改变了PN结中电场，控制了ID，故称场效应管；
(b)结型场效应管栅源之间加反向偏置电压，使PN反偏，栅极基本不取电流，因此，场效应管输入电阻很高。(3)特性曲线1）转移特性输出特性有四个区：可变电阻区、恒流区、夹断区和击穿区。场效应管的两组特性曲线之间互相联系，可根据漏极特性用作图的方法得到相应的转移特性。2.绝缘栅型场效应管(1)N沟道增强型MOS场效应管2)工作原理工作原理(b)UDS=0，UGS≥UT(c)UDS<UGS–UT，即UGD=UGS–UDS>UT(e)UDS>UGS–UT，UGD<UT3)特性曲线(2)N沟道耗尽型MOS场效应管N沟道耗尽型MOS管特性3.场效应管的主要参数(5)低频跨导gm(7)漏极最大允许耗散功率PDM25
