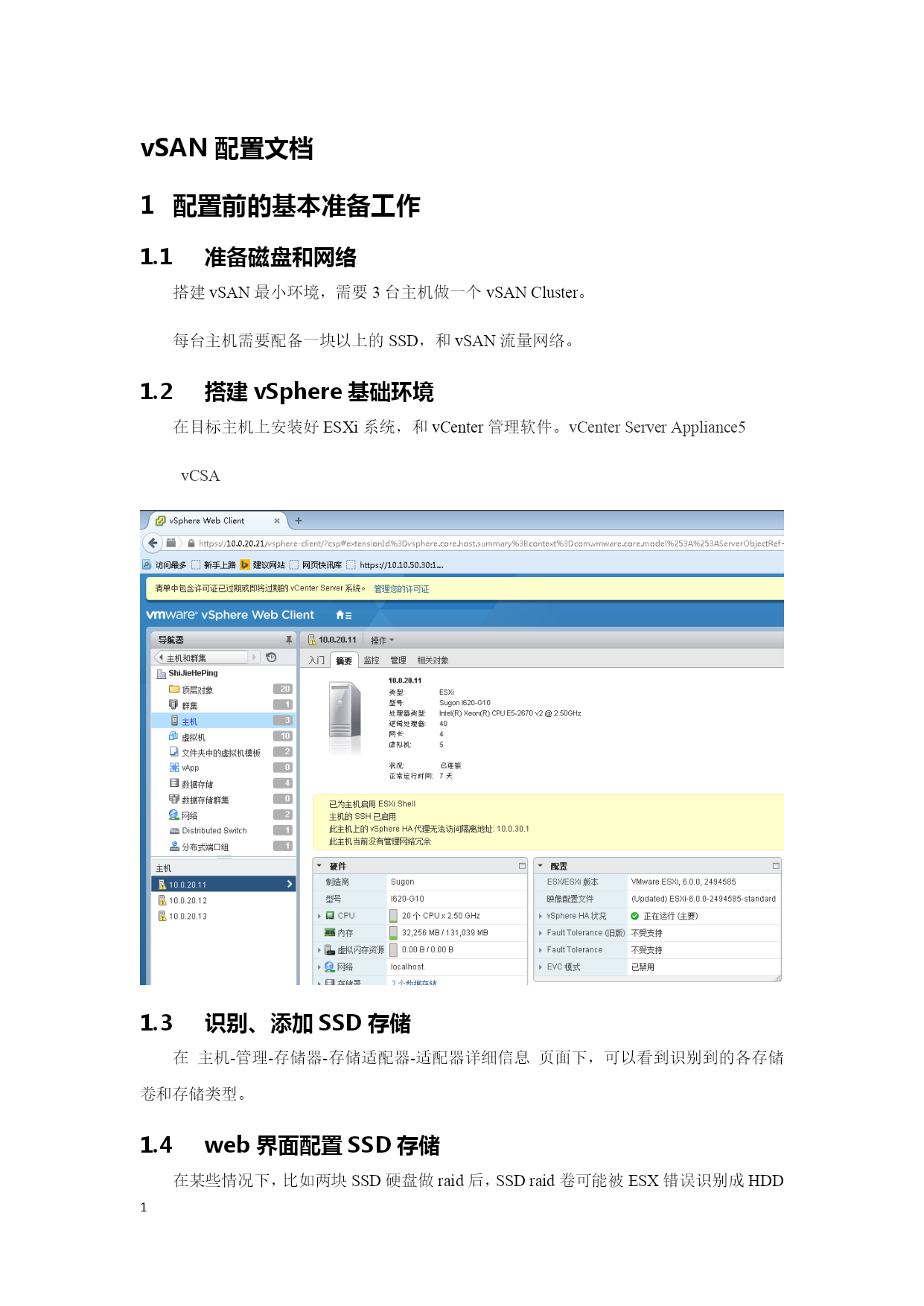

vSAN配置文档
配置前的基本准备工作
准备磁盘和网络
搭建vSAN最小环境，需要3台主机做一个vSANCluster。
每台主机需要配备一块以上的SSD，和vSAN流量网络。
搭建vSphere基础环境
在目标主机上安装好ESXi系统，和vCenter管理软件。vCenterServerAppliance5
vCSA

识别、添加SSD存储
在主机-管理-存储器-存储适配器-适配器详细信息页面下，可以看到识别到的各存储卷和存储类型。
web界面配置SSD存储

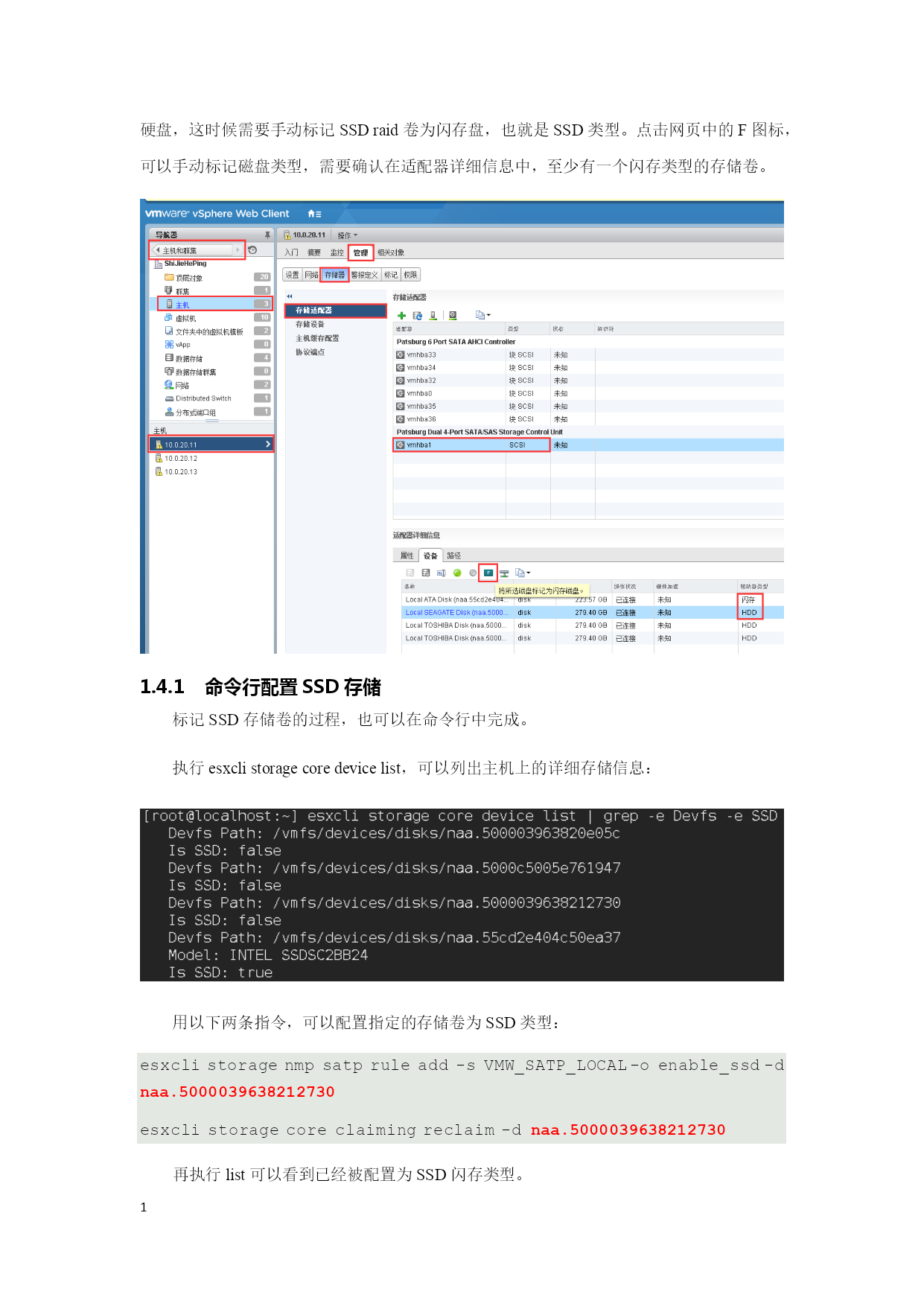

在某些情况下，比如两块SSD硬盘做raid后，SSDraid卷可能被ESX错误识别成HDD硬盘，这时候需要手动标记SSDraid卷为闪存盘，也就是SSD类型。点击网页中的F图标，可以手动标记磁盘类型，需要确认在适配器详细信息中，至少有一个闪存类型的存储卷。

命令行配置SSD存储
标记SSD存储卷的过程，也可以在命令行中完成。
执行esxclistoragecoredevicelist，可以列出主机上的详细存储信息：

用以下两条指令，可以配置指定的存储卷为SSD类型：
esxclistoragenmpsatpruleadd-sVMW_SATP_LOCAL-oenable_ssd-dnaa.5000039638212730
esxclistoragecoreclaimingreclaim-dnaa.5000039638212730
再执行list可以看到已经被配置为SSD闪存类型。

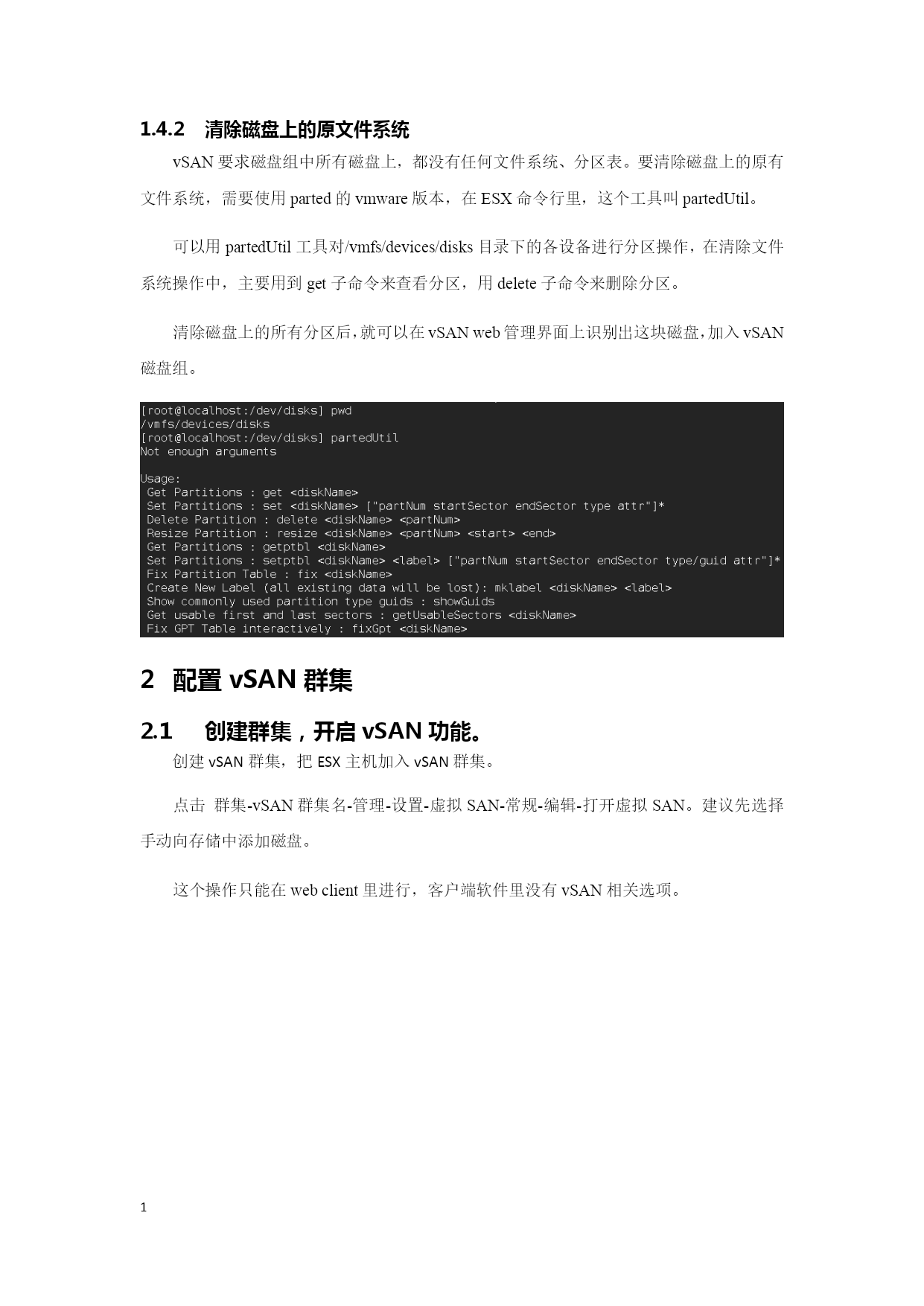

清除磁盘上的原文件系统
vSAN要求磁盘组中所有磁盘上，都没有任何文件系统、分区表。要清除磁盘上的原有文件系统，需要使用parted的vmware版本，在ESX命令行里，这个工具叫partedUtil。
可以用partedUtil工具对/vmfs/devices/disks目录下的各设备进行分区操作，在清除文件系统操作中，主要用到get子命令来查看分区，用delete子命令来删除分区。
清除磁盘上的所有分区后，就可以在vSANweb管理界面上识别出这块磁盘，加入vSAN磁盘组。

配置vSAN群集
创建群集，开启vSAN功能。
创建vSAN群集，把ESX主机加入vSAN群集。
点击群集-vSAN群集名-管理-设置-虚拟SAN-常规-编辑-打开虚拟SAN。建议先选择手动向存储中添加磁盘。
这个操作只能在webclient里进行，客户端软件里没有vSAN相关选项。

添加vSAN磁盘组
在虚拟SAN-磁盘管理页面，点击声明磁盘和添加磁盘组，添加好vSAN磁盘组。

配置vSphere分布式交换机
选择DistributedSwitch-操作-DistributedSwitch-新建DistributedSwitch，

输入交换机名，

选择交换机版本，

根据主机的上行链路数量，选择上行链路数。在此次测试环境中，每个ESX主机使用一块网卡作为上行链路，vSAN群集中有三个ESXi主机，这台的上行链路数就应该设定为三。这个数值与VSAN群集包含的主机数量完全相关。

点击完成，分布式交换机就创建好了。
添加ESXi主机到vSAN群集
选择DistibutedSwitch-添加主机，

勾选管理物理适配器和管理VMkernel适配器，

选择一块网卡作为上行链路，点击分配上行链路

选择新建适配器，

选择刚创建的vSAN分布式虚拟交换网络，

勾选“虚拟SAN流量”,

配置IPv4地址,

完成分布式交换机的配置。

注意：此时IP地址应该与管理网不在同一个网段中
配置虚拟机存储策略
启用VSAN后，就可以利用VSAN提供的功能来创建一些虚拟机存储策略。例如：可以创建一个策略，这个策略忍受一台主机故障。
在主页中，选择规则和配置文件-虚拟机存储策略-创建新虚拟机存储策略，

输入一个自定义名称，之后在基于数据服务的规则里，选择VSAN，配置好规则集，

配置好的存储策略兼容性显示如下，

在vSAN存储上创建虚拟机
创建虚拟机时，在选择存储器步骤，要选择配置好的虚拟机存储策略，这时页面上会过滤留下兼容的存储池，

启用vSAN存储策略后，自定义硬件页面显示如下，

在虚拟机的管理页面，可以看到虚拟机存储策略的合规性检查状态。

常见问题处理
英特尔（Intel）S3510系列固态硬盘240GSSD
SSD作为缓存
镁光SSD卡
清除IntelSSD盘分区命令
partedUtilmklabelt10.ATA__INTEL_SSDSC2BB240G6__BTWA505102TP240LGN__gpt

IOPS(Input/OutputOperationsPerSecond)，即每秒进行读写（I/O）操作的次数，多用于数据库等场合，衡量随机访问的性能
