2011结构专业施工图审查技术问答

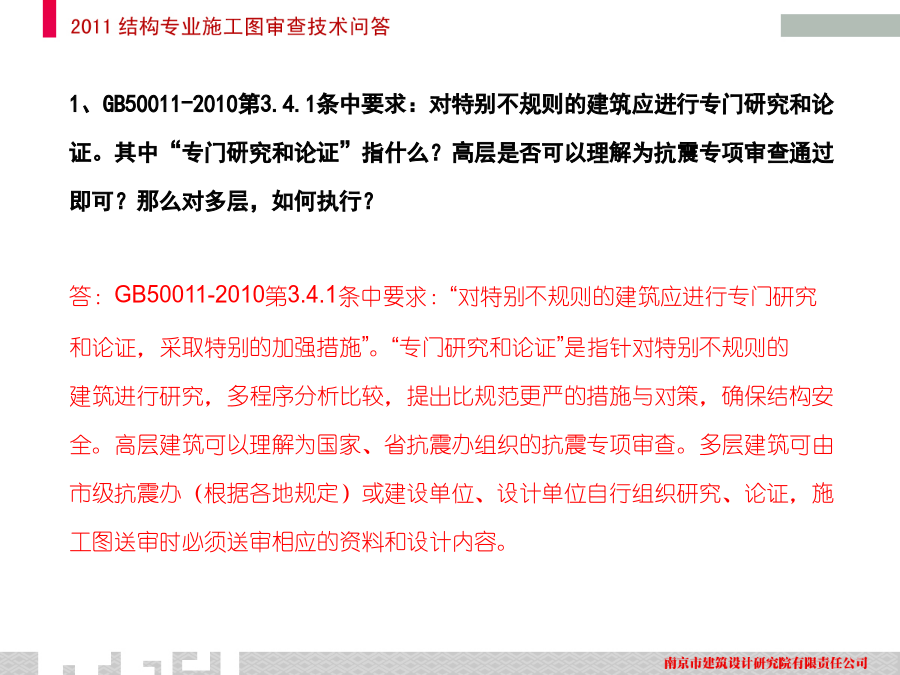

第三章结构布置与计算1、GB50011-2010第3.4.1条中要求：对特别不规则的建筑应进行专门研究和论证。其中“专门研究和论证”指什么？高层是否可以理解为抗震专项审查通过即可？那么对多层，如何执行？

答：GB50011-2010第3.4.1条中要求：“对特别不规则的建筑应进行专门研究和论证，采取特别的加强措施”。“专门研究和论证”是指针对特别不规则的建筑进行研究，多程序分析比较，提出比规范更严的措施与对策，确保结构安全。高层建筑可以理解为国家、省抗震办组织的抗震专项审查。多层建筑可由市级抗震办（根据各地规定）或建设单位、设计单位自行组织研究、论证，施工图送审时必须送审相应的资料和设计内容。2、多层框架结构，楼面开洞面积＞30%，是否需进行专门研究和论证？

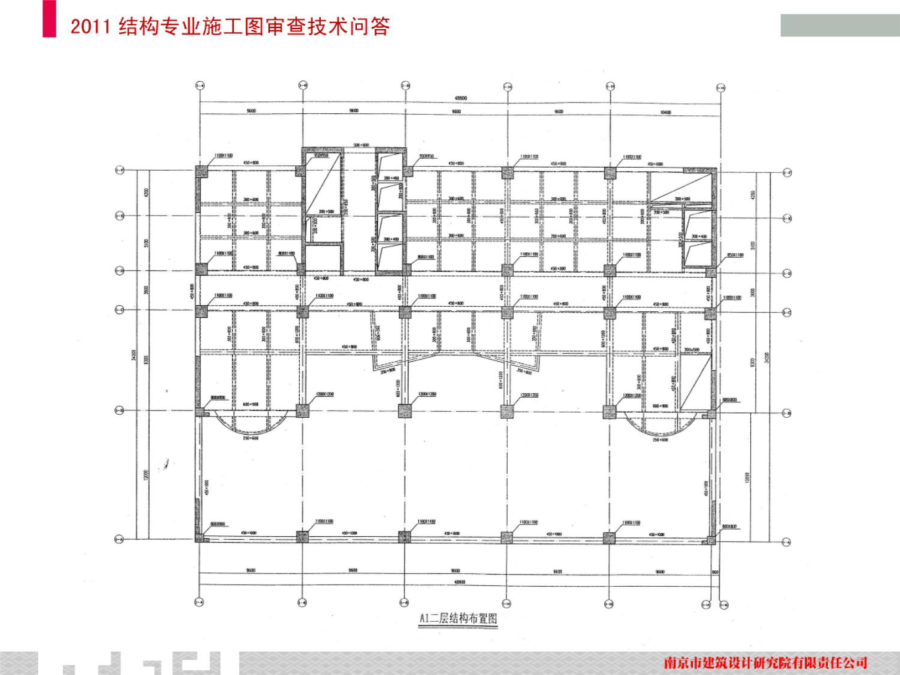

答：楼面开洞面积＞30%仅为结构布置不规则中的一项，是否需进行专门研究和论证应综合判别。

3、GB50011-2010第3.4.3.3条“超过规定的参考指标较多”，能否给一个量的数值。同样第3.4.4.1.1)“当最大层间位移远小于规范限制”。

答：详抗震规范GB50011-2010的条文说明。当楼层的最大层间位移角不大于GB50011-2010表5.5.1规定限值的0.4倍时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。4、高层建筑高宽比超规范要求，如何控制适度超限，以及补充结构措施？

答：按相关设计规范，根据设计经验控制。建筑的高宽比是对结构整体刚度、整体稳定、抗倾覆能力以及经济合理性的综合评定，新高规已经不再强调“最大高宽比概念”，对于高宽比超过规范的高层建筑，主要需要控制好整体稳定及抗倾覆计算。
在复杂体型的高层建筑中，如何计算高宽比是比较难以确定的问题。一般情况下，可按所考虑方向的最小宽度计算高宽比，但对突出建筑物平面很小的局部结构（如楼梯间、电梯间等），一般不应包含在计算宽度内；对于不宜采用最小宽度计算高宽比的情况，应由设计人员根据实际情况确定合理的计算方法；对带有裙房的高层建筑，当裙房的面积和刚度相对于其上部塔楼的面积和刚度较大时，计算高宽比的房屋高度和宽度可按裙房以上塔楼结构考虑。
5、多、高层建筑结构计算，总信息文件中上下楼层间偏心率E0x、E0y，应控制偏心率多少？

答：各层偏心率E0x、E0y与上下楼层间无关。当偏心率达20％时应注意扭转位移指标，控制其扭转效应。 6、GB50011-2010第3.4.2条中只规定了侧向刚度不规则的条件，但没有规定层刚度比值的下限，对底层层高较高的框架结构或框-剪结构宜给出层刚度比值的下限，一般控制不小于上一层的1/2，是否妥当？

答：妥当。（条文说明） 7、GB50011-2010第6.1.5条，甲、乙类建筑以及高度大于24m的丙类建筑，不应采用单跨框架结构。当整栋建筑到顶层抽柱做成单跨，仅留边榀或者仅留一至二开间不抽柱，是否判为单跨框架结构，对于几幢教学楼间经常采取单跨框架连廊相连接的方式，是否允许？

答：整栋建筑到顶层抽柱形成顶层单跨框架，仅留边榀或者仅留一至二开间不抽柱，可不判为单跨框架结构；对于几幢教学楼间经常采取单跨框架结构连廊相连接的方式，允许但应采取必要的抗震构造措施加强。 8、GB50011-2010第6.1.5条，甲、乙类建筑以及高度大于24米的丙类建筑，不应采用单跨框架结构，高度不大于24米的丙类建筑不宜采用单跨框架结构。此条在条文说明中解释到“某个主轴方向有局部的单跨框架，可不作为单跨框架结构对待”，请问这个“局部单跨框架”所占该方向框架的比例是在多大范围时较为合适，审图时如何把握？既然整个建筑允许局部有单跨框架，单跨框架部分如何采取加强措施？

答：GB50011-2010第6.1.5条条文说明已很清楚，请自行把握。
本条增加了控制单跨框架结构适用范围的要求。框架结构中某个主轴方向均为单跨，也属于单跨框架结构；某个主轴方向有局部的单跨框架，可不作为单跨框架对待。一、二层的连廊采用单跨框架时，需要注意加强。框－墙结构中的框架，可以是单跨。9、GB50011-2010表6.1.2，大跨度框架抗震等级提高一级。若顶层为大跨，是仅提高顶层吗？

答：GB50011-2010表6.1.2中，框架结构抗震等级分为框架和大跨度框架（跨度≧18米），大跨度框架抗震等级高于普通框架，目的是保证“强柱若梁”的结构设计概念，防止柱端先与梁端出现塑性铰。因此，若顶层为大跨，可不提高顶层大跨度框架抗震等级，需采取加强措施，参照高规4.4.6条执行。 10、GB50011-2010第14.1.4条“丙类钢筋混凝土地下结构的抗震等级，6、7度时不应低于四级”。6度、7度时抗震等级没有区别吗？如果有区别，如何区
