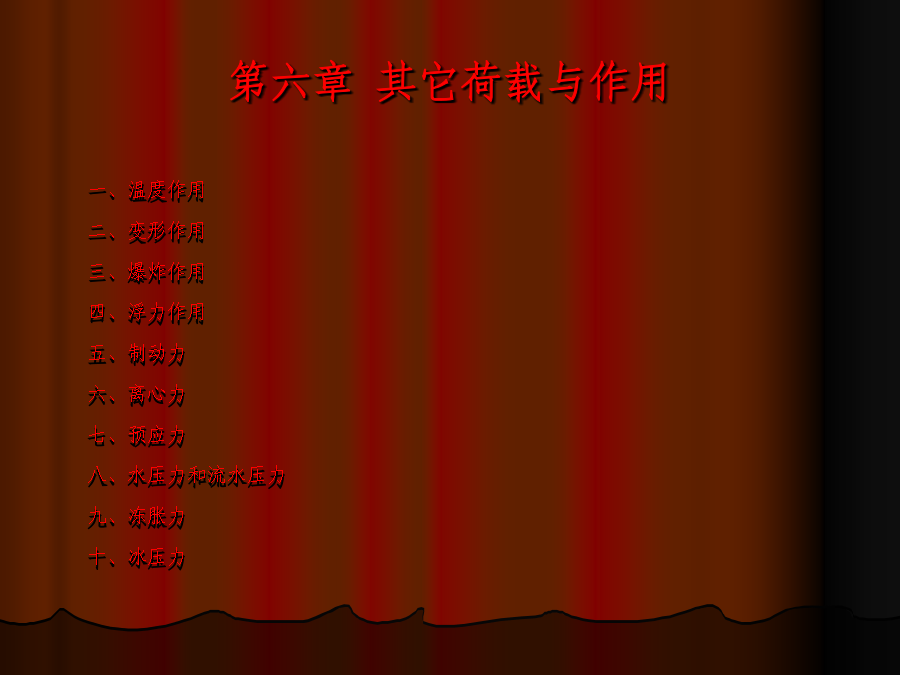

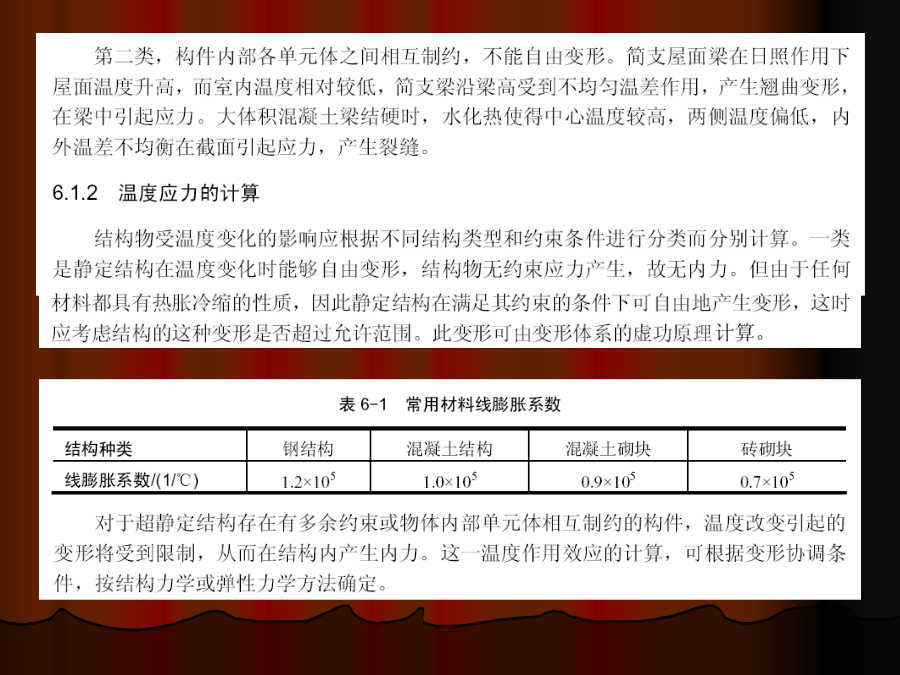

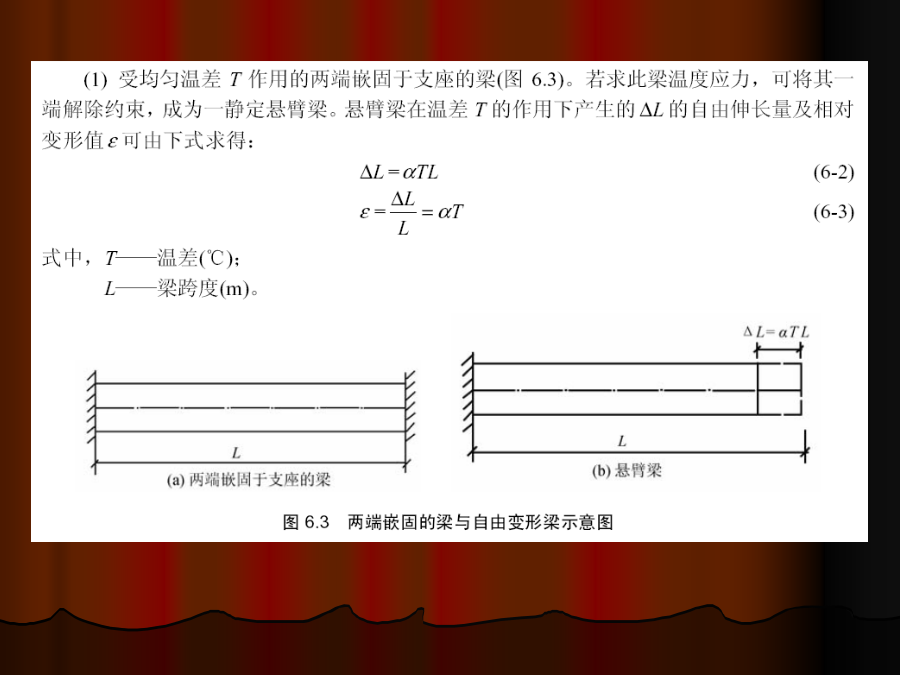

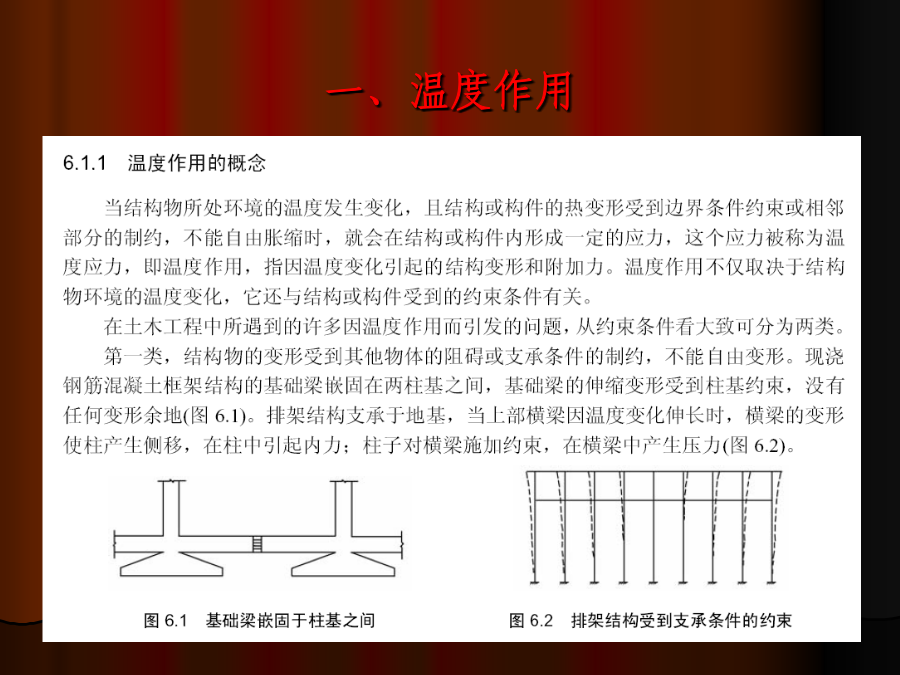

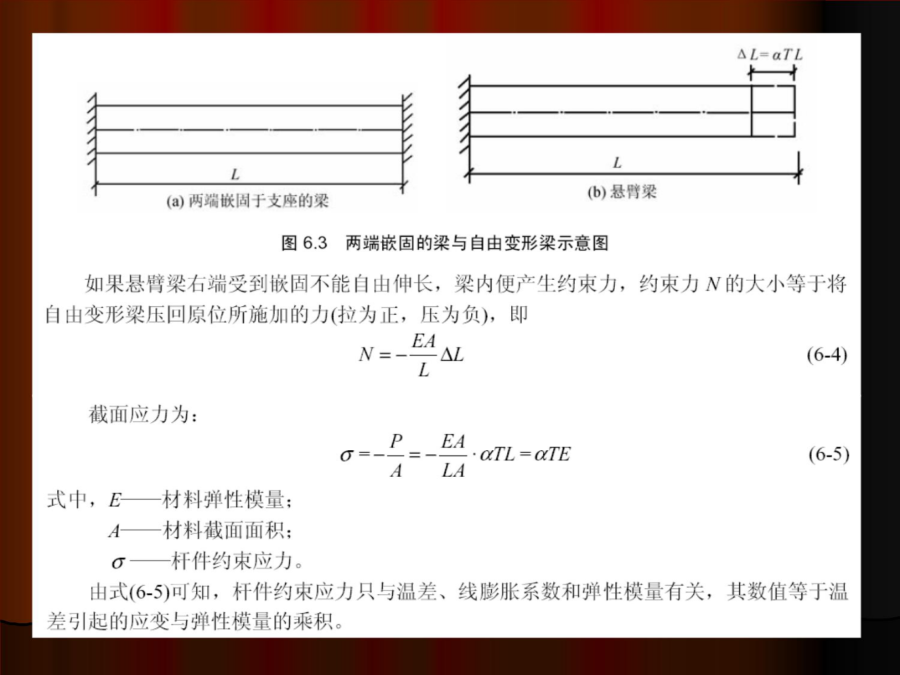

第六章其它荷载与作用一、温度作用(6-6)二、变形作用三、爆炸作用爆炸荷载的计算（爆炸冲击波对地面结构物的作用）四、浮力作用五、制动力汽车制动力的作用位置
一般制动力的着力点在桥面以上1.2m处
计算墩台时不计由此产生的竖向力和弯矩
制动力可移至支座中心或支座底座面上
计算刚构桥、拱桥时不计由此产生的竖向力和弯矩
制动力可移至桥面上2、吊车制动力吊车竖向荷载（标准值）
当吊车起重量达额定起重量（Q），且小车行使到大车桥一端的极限位置时，吊车轮子作用于该边柱吊车梁轨道上的压力达最大—最大轮压Pmax；此时另一端轨道上的轮压达最小—最小轮压Pmin。（图）
2(Pmax+Pmin)=(G+Q)+W
吊车横向水平制动力
--小车制动或启动时小车轮子与桥架之间产生的滑动摩擦力（图）
小车总制动力T0=N(G+Q)/2
每个轮子作用于吊车梁上横向水平荷载：
Tx=T0/4=N/8(G+Q)=N(G+Q)
N—制动系数，按GB50009-2001取用
软钩吊车：当吊车额定起重量Q10t时,N=0.12
当吊车额定起重量Q=1650t时,N=0.10
当吊车额定起重量Q75t时,N=0.08
硬钩吊车：N=0.20六、离心力七、预应力2.全预应力混凝土和部分预应力混凝土八、水压力和流水压力九、冻胀力十、冰压力
