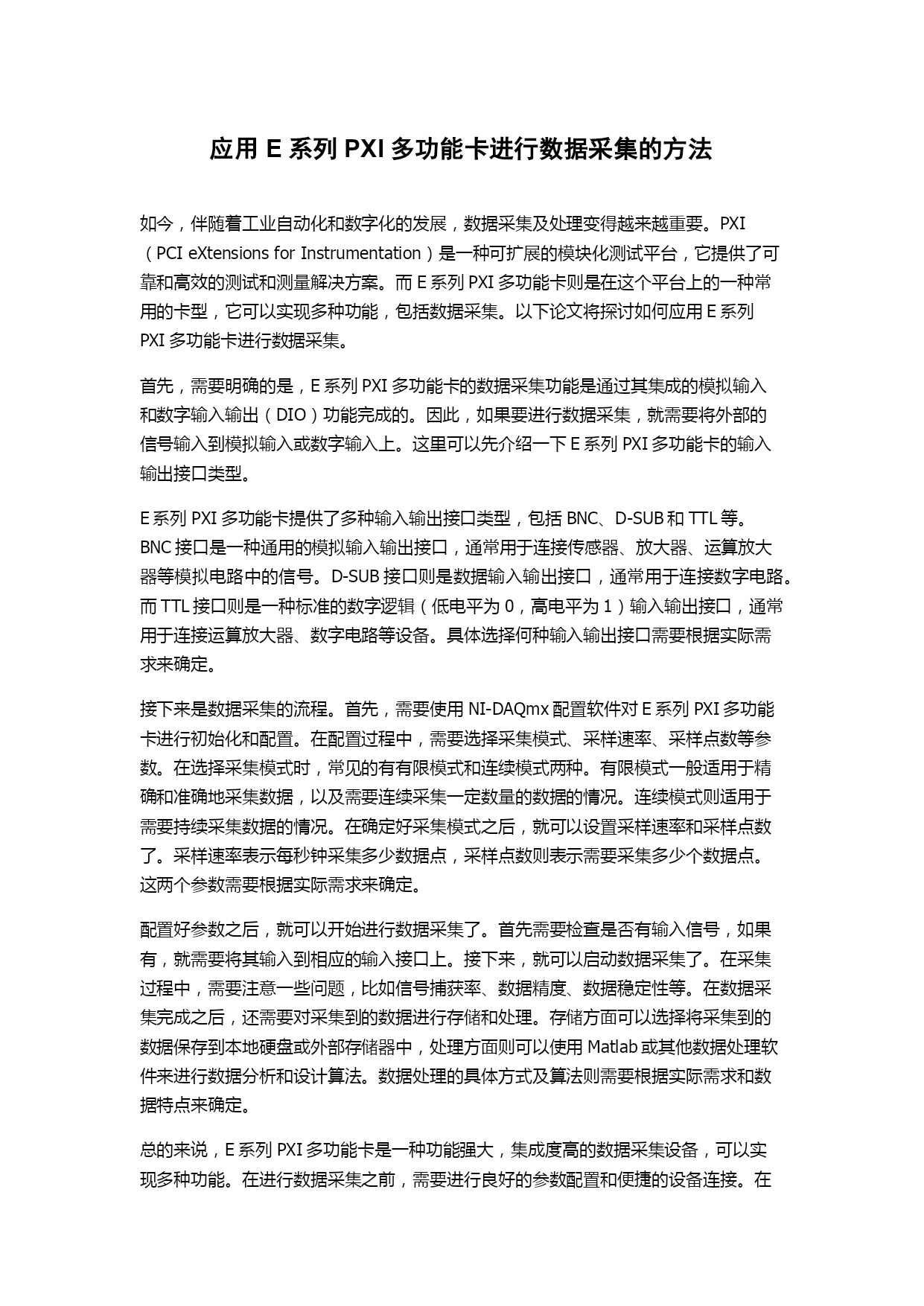

应用E系列PXI多功能卡进行数据采集的方法
如今，伴随着工业自动化和数字化的发展，数据采集及处理变得越来越重要。PXI（PCIeXtensionsforInstrumentation）是一种可扩展的模块化测试平台，它提供了可靠和高效的测试和测量解决方案。而E系列PXI多功能卡则是在这个平台上的一种常用的卡型，它可以实现多种功能，包括数据采集。以下论文将探讨如何应用E系列PXI多功能卡进行数据采集。
首先，需要明确的是，E系列PXI多功能卡的数据采集功能是通过其集成的模拟输入和数字输入输出（DIO）功能完成的。因此，如果要进行数据采集，就需要将外部的信号输入到模拟输入或数字输入上。这里可以先介绍一下E系列PXI多功能卡的输入输出接口类型。
E系列PXI多功能卡提供了多种输入输出接口类型，包括BNC、D-SUB和TTL等。BNC接口是一种通用的模拟输入输出接口，通常用于连接传感器、放大器、运算放大器等模拟电路中的信号。D-SUB接口则是数据输入输出接口，通常用于连接数字电路。而TTL接口则是一种标准的数字逻辑（低电平为0，高电平为1）输入输出接口，通常用于连接运算放大器、数字电路等设备。具体选择何种输入输出接口需要根据实际需求来确定。
接下来是数据采集的流程。首先，需要使用NI-DAQmx配置软件对E系列PXI多功能卡进行初始化和配置。在配置过程中，需要选择采集模式、采样速率、采样点数等参数。在选择采集模式时，常见的有有限模式和连续模式两种。有限模式一般适用于精确和准确地采集数据，以及需要连续采集一定数量的数据的情况。连续模式则适用于需要持续采集数据的情况。在确定好采集模式之后，就可以设置采样速率和采样点数了。采样速率表示每秒钟采集多少数据点，采样点数则表示需要采集多少个数据点。这两个参数需要根据实际需求来确定。
配置好参数之后，就可以开始进行数据采集了。首先需要检查是否有输入信号，如果有，就需要将其输入到相应的输入接口上。接下来，就可以启动数据采集了。在采集过程中，需要注意一些问题，比如信号捕获率、数据精度、数据稳定性等。在数据采集完成之后，还需要对采集到的数据进行存储和处理。存储方面可以选择将采集到的数据保存到本地硬盘或外部存储器中，处理方面则可以使用Matlab或其他数据处理软件来进行数据分析和设计算法。数据处理的具体方式及算法则需要根据实际需求和数据特点来确定。

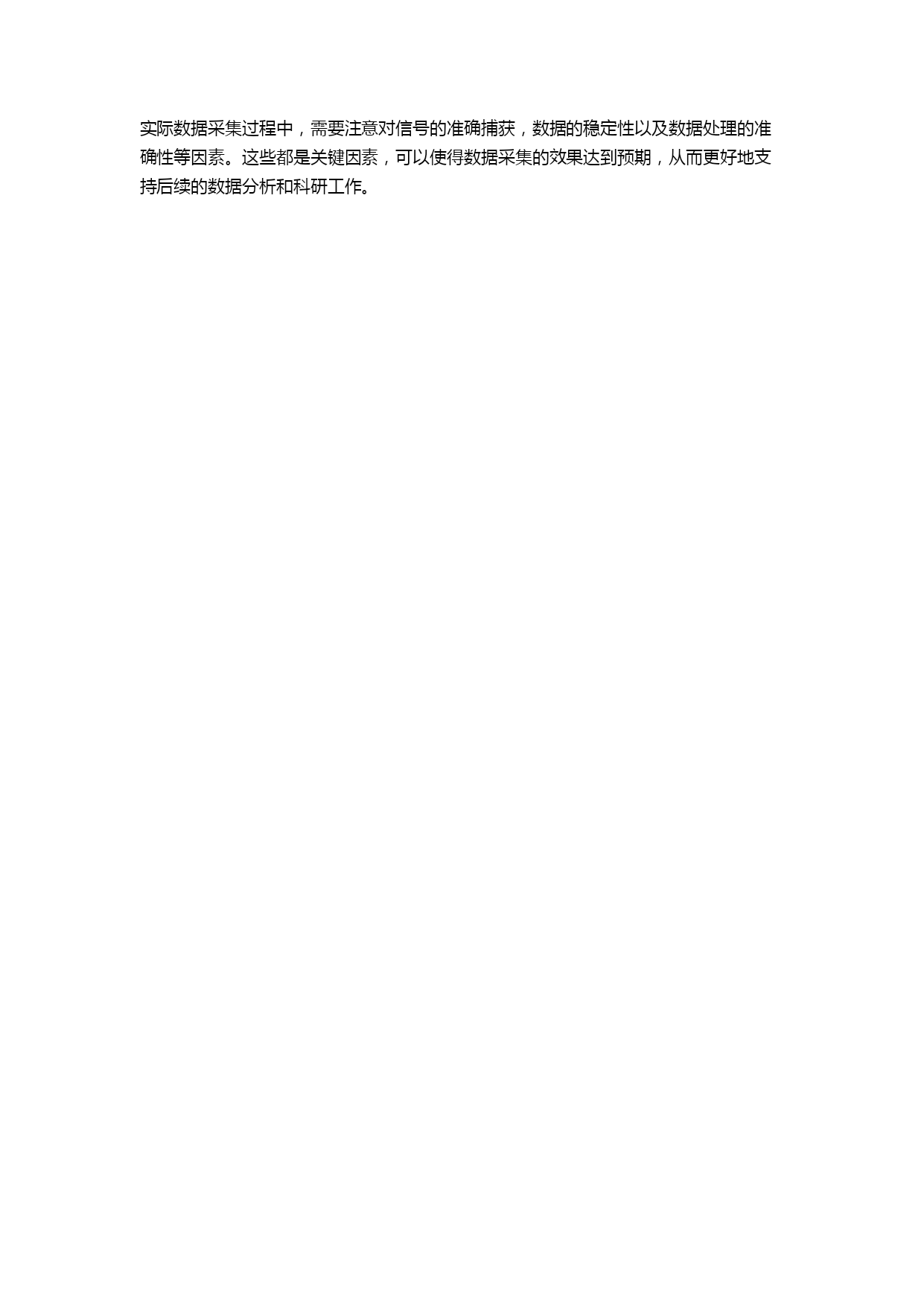

总的来说，E系列PXI多功能卡是一种功能强大，集成度高的数据采集设备，可以实现多种功能。在进行数据采集之前，需要进行良好的参数配置和便捷的设备连接。在实际数据采集过程中，需要注意对信号的准确捕获，数据的稳定性以及数据处理的准确性等因素。这些都是关键因素，可以使得数据采集的效果达到预期，从而更好地支持后续的数据分析和科研工作。
