手把手教你学51单片机与Proteus手把手教你学51单片机与Proteus第一讲什么是单片机？单板机的I/O设备简单，软件资源少，使用不方便。早期主要用于微型计算机原理的教学及简单的测控系统，现在已很少使用。
◆单片机
在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。Intel公司推出了MCS-51系列单片机：集成8位CPU、4K字节ROM、128字节RAM、4个8位并口、1个全双工串行口、2个16位定时/计数器。寻址范围64K，并有控制功能较强的布尔处理器。
单片机能做什么
智能仪器仪表：数字示波器、数字信号源、数字万用表、感应电流表等。

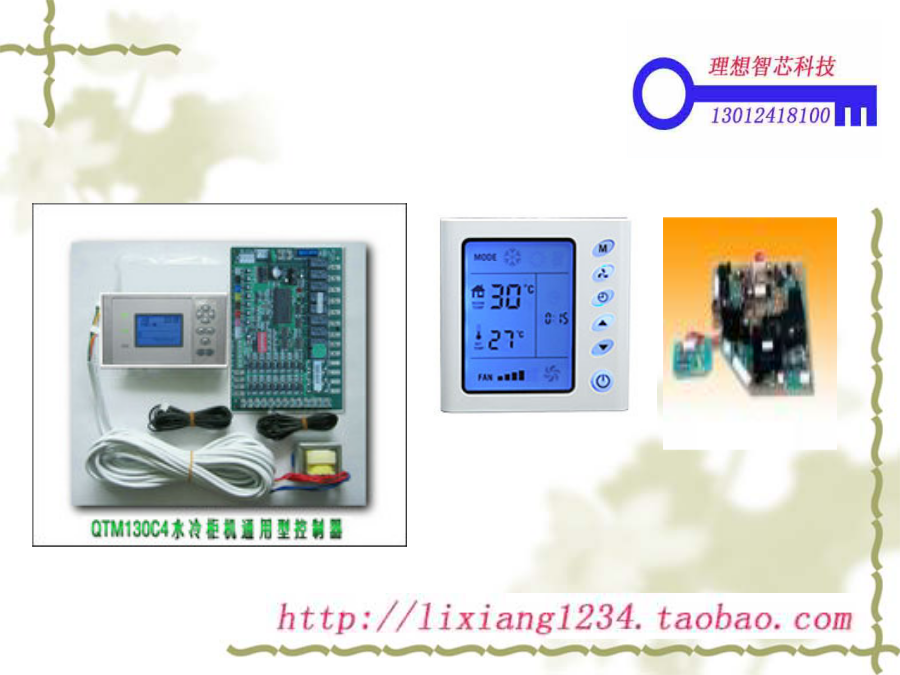

消费类电子产品：洗衣机、电冰箱、空调机、电视机、微波炉、手机、IC卡、汽车电子设备等。
通讯方面：调制解调器、程控交换技术、手机、小灵通等。
武器装备：飞机、军舰、坦克、导弹、航天飞机、鱼雷制导、智能武器等。
等等…..

怎么开始学习？预备知识关于电平特性二进制十六进制如：0001B->1->1H
B表示为二进制，H为十六进制
1001B->9->9H
1010B->10->AH
00101100->44->2CH
二进制数的逻辑运算2.“或”运算3.“非”运算4.“异或”运算80C51系列介绍80C51的引脚封装P3第二功能各引脚功能定义：总线（BUS）是计算机各部件之间传送信息的公共通道。微机中有内部总线和外部总线两类。内部总线是CPU内部之间的连线。外部总线是指CPU与其它部件之间的连线。外部总线有三种:数据总线DB（DataBus）,地址总线AB（AddressBus）和控制总线CBControlBus）。
CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；
RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；
ROM：用以存放程序、一些原始数据和表格；
I/O口：四个8位并行I/O口，既可用作输入，也可用作输出；
T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式；
五个中断源的中断控制系统；
一个全双工UART（通用异步接收发送器）的串行I/O口，用于实现单片机之间或单片机与微机之间的串行通信；
片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最高振荡频率取决于单片机型号及性能。
C51知识C-51的特点C－51的数据类型扩充定义C-51的包含的头文件C-51的运算符
与C语言基本相同：
+-*/（加减乘除）
>>=<<=（大于大于等于小于小于等于）
==!=（测试等于测试不等于）

&&||!（逻辑与逻辑或逻辑非）

>><<（位右移位左移）
&|(按位与按位或)
^~(按位异或按位取反)
C-51的基本语句中断服务程序I/O口定义单片机主要掌握以下几点Main函数C语言中的基本数据类型C-51与ASM-51相比，有如下优点：
1.对单片机的指令系统不要求了解，仅要求对8051的存贮器结构有初步了解；
2.寄存器分配、不同存贮器的寻址及数据类型等细节可由编译器管理；
3.程序有规范的结构，可分成不同的函数，这种方式可使程序结构化；
4.提供的库包含许多标准子程序，具有较强的数据处理能力；
5.由于具有方便的模块化编程技术，使已编好程序可容易地移植；
第三讲简单延时程序
子程序调用
带参数子程序设计
C51库函数的方便调用
如何驱动蜂鸣器
如何驱动继电器

点亮第一个发光二极管While语句For语句及简单延时语句第四讲显示器及其接口使用LED显示器时，要注意区分这两种不同的接法。为了显示数字或字符，必须对数字或字符进行编码。七段数码管加上一个小数点，共计8段。因此为LED显示器提供的编码正好是一个字节。TX实验板用共阴LED显示器，根据电路连接图显示16进制数的编码已列在下表。
共阴数码管码表LED数码显示方式及电路动态显示第五讲1、键盘的分类非编码键盘有分为：独立键盘和行列式（又称为矩阵式）键盘。
按键在闭合和断开时，触点会存在抖动现象：第五讲第六讲手把手教你学51单片机与Proteus第七讲80C51的定时/计数器定时/计数器的结构和工作原理定时/计数器的工作原理设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。计数值N乘以机器周期Tcy就是定时时间t。
设置为计数器模式时，外部事件计数脉冲由T0或T1引脚输入到计数器。在每个机器周期的S5P2期间采样T0、T1引脚电平。当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。由于检测一个从1到0的下降沿需要2个机器周期，因此要求被采样的电平至少要维持一个机
