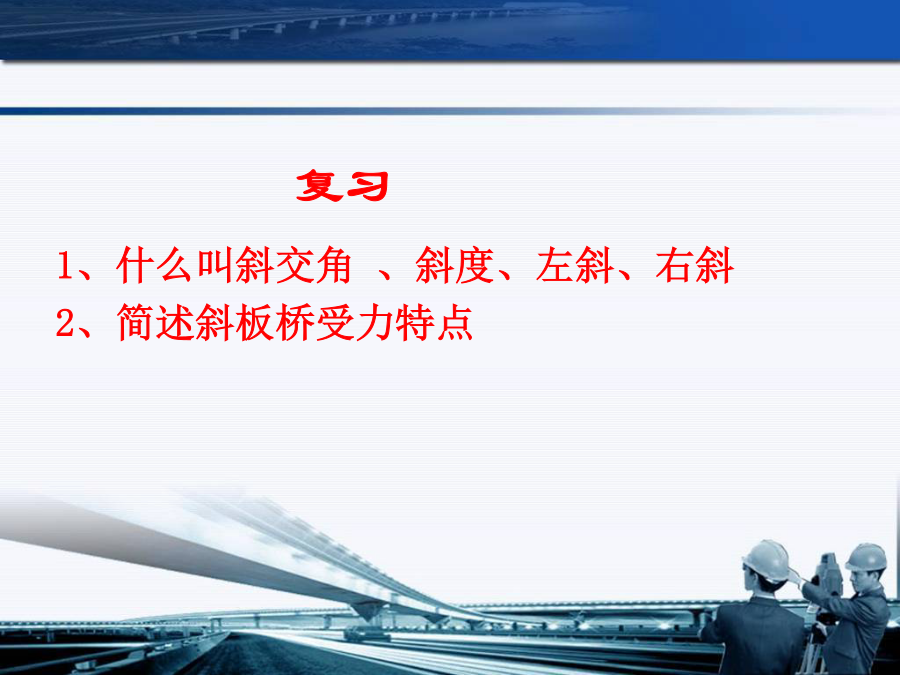

1、什么叫斜交角、斜度、左斜、右斜

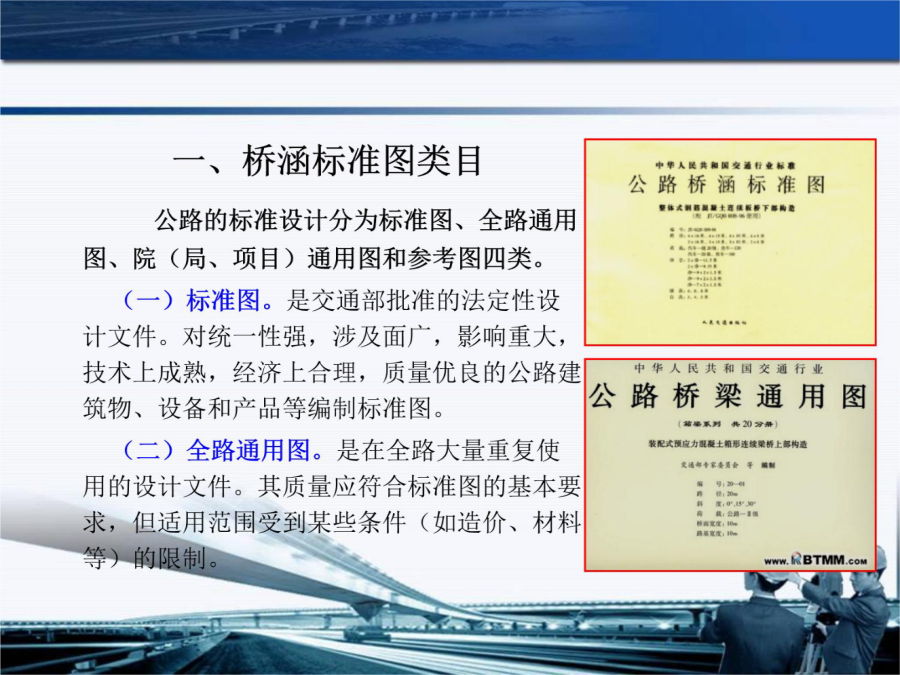

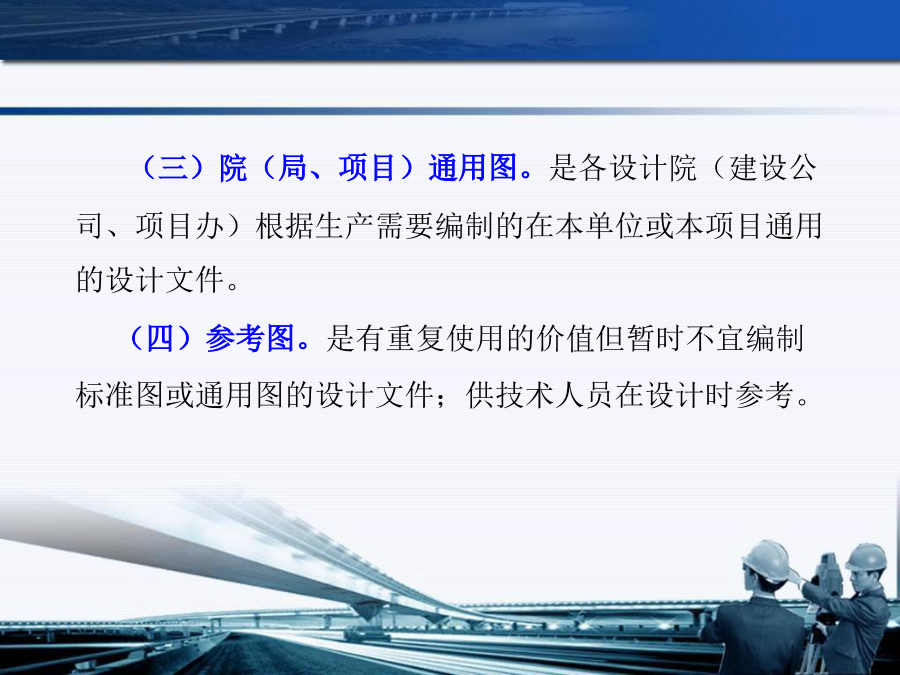

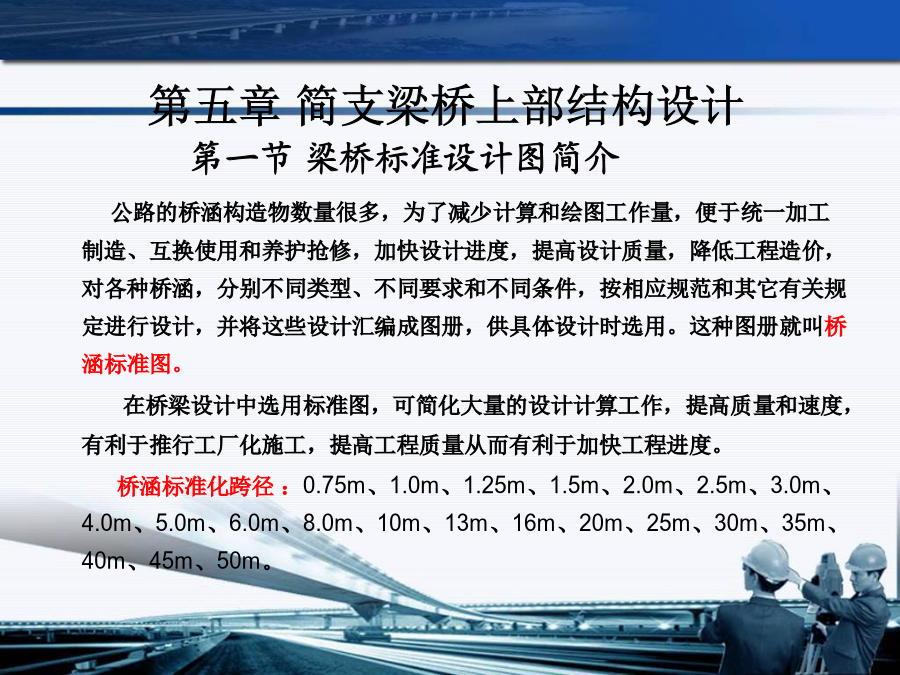

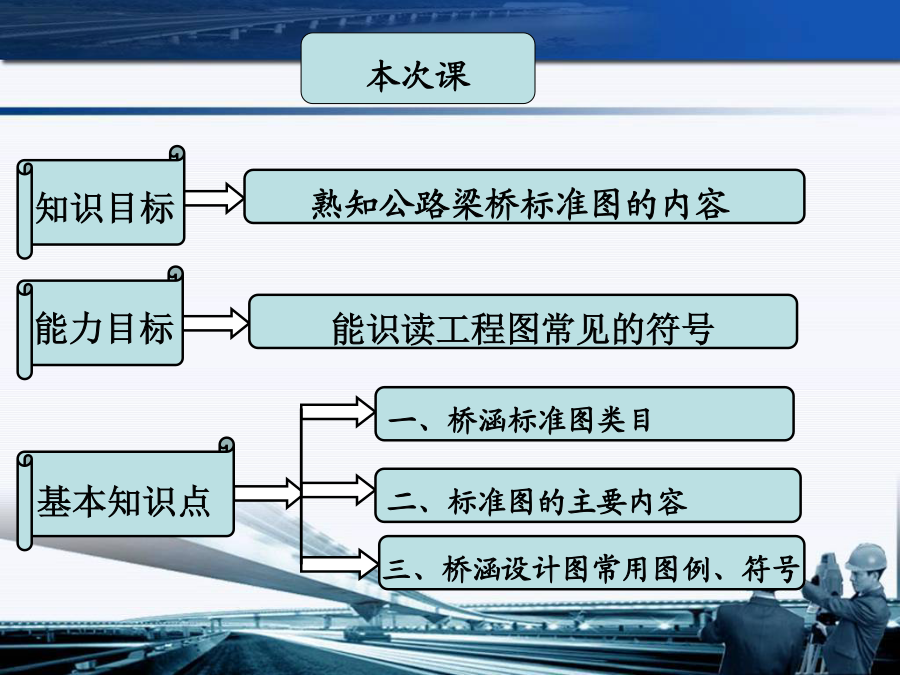

2、简述斜板桥受力特点知识目标第五章简支梁桥上部结构设计（三）院（局、项目）通用图。是各设计院（建设公司、项目办）根据生产需要编制的在本单位或本项目通用的设计文件。
（四）参考图。是有重复使用的价值但暂时不宜编制标准图或通用图的设计文件；供技术人员在设计时参考。二、标准图的主要内容
（4)对于梁桥，则有预制梁（板）一般构造，包括边板、中板或内梁、外梁横断面钢筋布置图，以及铰缝构造图。
（5）梁桥桥面细部构造图及工程数量表。
（6）对于拱桥上部结构，则有拱圈的构造图，拱腹、拱背坐标表，拱上结构构造图，护拱、防水层及排水设施的构造图。
（7）拱桥上部结构对应桥宽的工程数量表。（二）下部结构标准图主要内容：三、桥涵设计图常用图例、符号及单位规定材料断面符号常用图例小结5-1、什么叫桥涵标准图？
5-2、说出下列符号的含义
JD、B.M、DD、SWH、R235、HRB335
