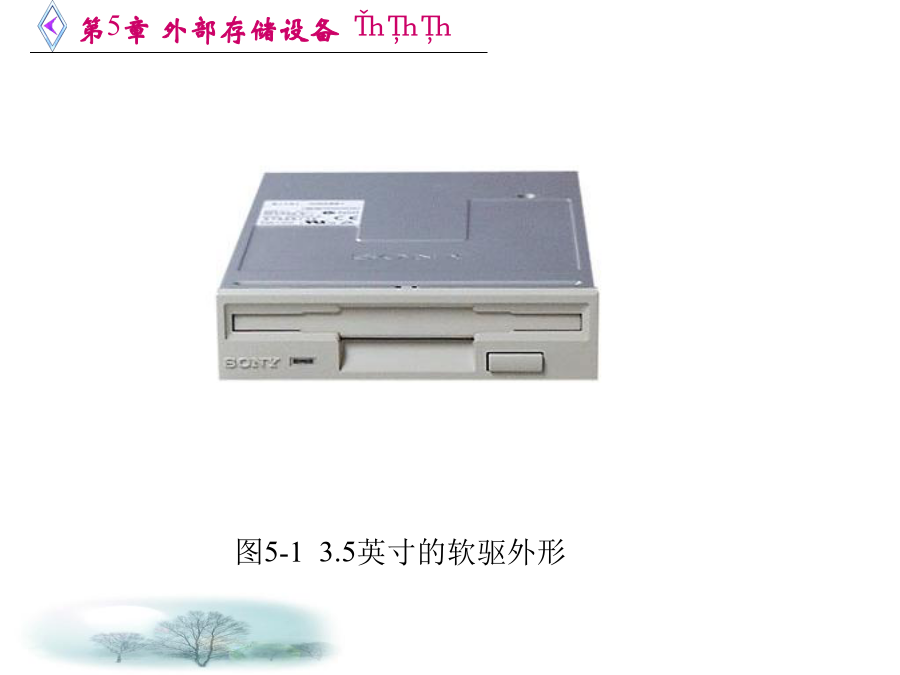

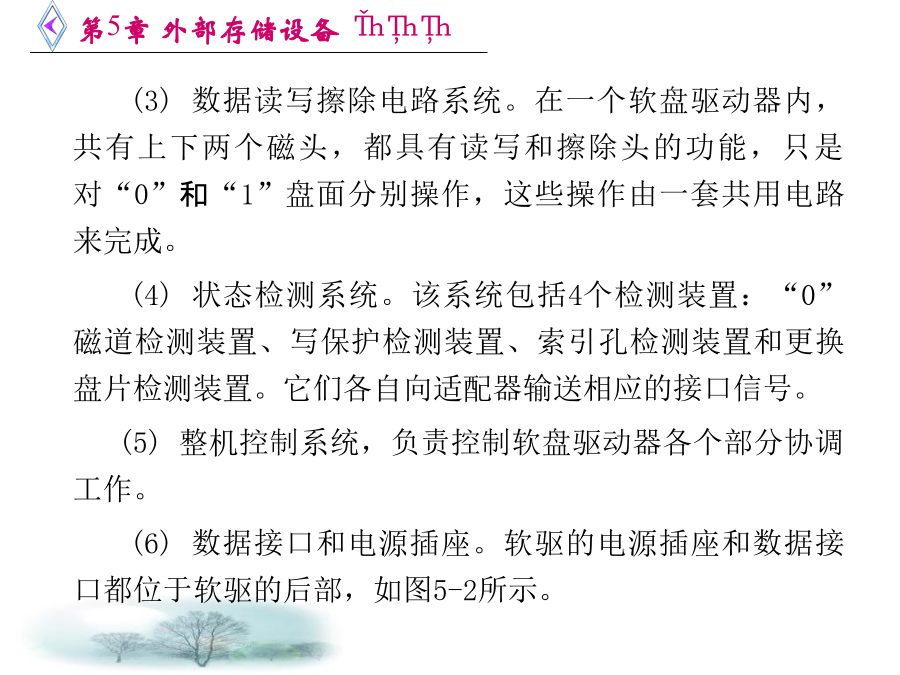

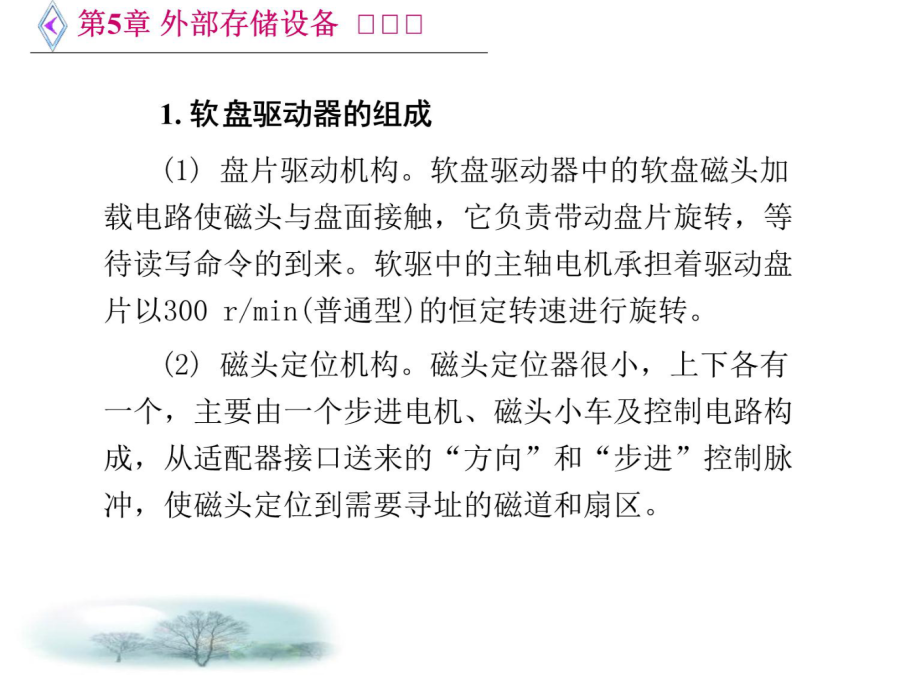

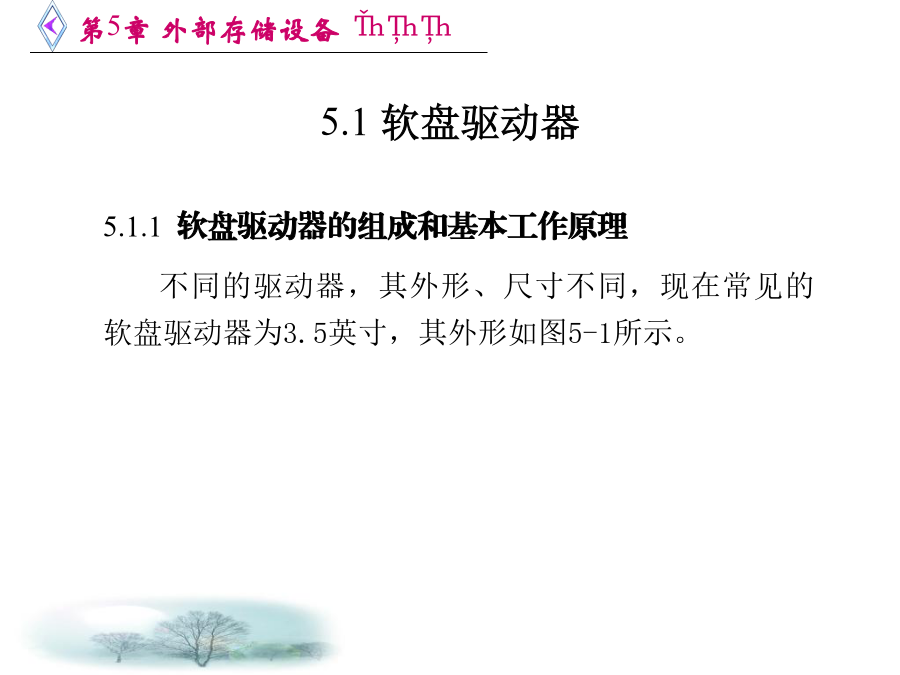

第5章外部存储设备5.1软盘驱动器图5-13.5英寸的软驱外形 (3)数据读写擦除电路系统。在一个软盘驱动器内，共有上下两个磁头，都具有读写和擦除头的功能，只是对“0”和“1”盘面分别操作，这些操作由一套共用电路来完成。
(4)状态检测系统。该系统包括4个检测装置：“0”磁道检测装置、写保护检测装置、索引孔检测装置和更换盘片检测装置。它们各自向适配器输送相应的接口信号。
(5)整机控制系统，负责控制软盘驱动器各个部分协调工作。
(6)数据接口和电源插座。软驱的电源插座和数据接口都位于软驱的后部，如图5-2所示。图5-2软驱后部的电源插座和数据接口 2.工作原理
软驱的马达带动软盘盘片转动，转速大概为300r/min(每分钟300转)。磁头定位器是一个很小的步进电机，如图5-3所示，它负责把磁头移动到正确的磁道，由磁头完成读写操作。图5-3软驱的内部结构 (1)装卸磁盘：软盘是一种可换媒体，可以装载和卸出。
(2)加载磁头：在插盘时，上、下两磁头是张开的，盘片插入时，两磁头加载合拢。
(3)寻找磁道：这是软盘和所有直接存取存储器的一项重要指标。
(4)实现读写：“写”是指用磁头对磁盘记录(写入)信息；“读”是指恢复(读出)原先输录信息的过程。
(5)控制与接口：通过电路控制各种动作，并通过控制器按一定标准与计算机接口。 5.1.2软盘驱动器的技术参数
1.道-道访问的时间
道-道访问的时间指读写数据的平均时间，即读写磁头从一个磁道移到相邻磁道上所需要的时间。
2.寻道安顿时间
寻道安顿时间是指从其它磁道移动到待读写磁道上后，磁头稳定到可以读写的时间。当接受读写任务后，磁头可能立即找到磁道上某一扇区，也可能需要磁盘转一周后才能找到，这样，其平均等待时间一般为磁盘周期的一半。
3.平均存取时间
平均存取时间是指读写磁头从起始位置到指定位置的运动，并完成读或写所需要的时间的平均值。
4.出错率
出错率包括软出错率和硬出错率。硬出错也称不可恢复性错误，它是由介质缺陷造成的，软盘的硬出错率为1×10-9。软出错也称恢复性错误，大多是由于干扰或灰尘等偶然因素所引起，软出错率为1×10-12。
5.1.3软盘的结构及技术指标
1.结构
软盘的结构如图5-4所示。
图5-4软盘的外观 (1)塑料外壳：耐冲击，抗弯曲，起保护盘片的作用。
(2)金属环：起定位作用。
(3)盘片：磁盘的核心，是记录数据的载体。
(4)快门：当磁盘插入软驱时，快门自动打开，露出读写窗口以便磁头读写；当磁盘从软驱中取出时，在快门弹簧的作用下快门关闭，可对磁盘起防尘、防触的保护作用。
(5)写保护：当用手指将保护块拨向下方时，磁盘处于写保护状态，此时数据只能读出而不能写入，以保护原有数据。 2.软盘的技术指标与规格
(1)磁头(Head)：又称读写头，为读写磁道数据的装置。盘片有上、下两面，故有上、下磁头。软盘的读写头与盘片相接触，故磁头脏了就容易把软盘刮伤，从而造成盘片的损坏。
(2)面数：只有一面能用来存储信息的软盘称为单面盘，且此面称第0面；现在所有的软盘两面均可以存储信息，因此称为双面盘，分别称第0面和第1面。与此相应，单面软驱只有一个磁头，双面软驱有两个磁头。
(3)磁道：磁盘工作时是转动的，它所存储的信息是按一系列同心圆记录在其表面上的，每一个同心圆就是一个磁道，称为0道，1道等。现在的软盘通常有40个或80个磁道。软盘的结构如图5-5所示。图5-5软盘的结构 (4)磁道密度：指盘片同心圆半径区域内，每英寸所含的磁道数。
(5)扇区：为磁道的一部分，将每个磁道分成几个小区域，此区域即为扇区。一般每个扇区可存放512字节的数据，每个磁道一般又分为8、9、15或18个扇区。
(6)软盘转速(RPM)：软盘盘片每分钟旋转的次数，一般软盘磁头因与盘片接触，故其转速较慢，每分钟为300转，高容量软盘转速为750转，甚至达2945转。 (7)存储容量：所能存储的数据量，以字节为单位。盘片容量的计算：
软盘总容量＝磁道数×扇区数×磁盘面数(2)×扇区字节数(512)
硬盘总容量＝磁头数×柱面数×扇区数×扇区字节数
5.1.4软盘驱动器的安装
在机箱的前部有一个驱动器支架，软驱、光驱、硬盘通常都固定在驱动器支架上。软驱、光驱的前面板应通过驱动器支架从机箱前面板向前露出。
应该说明的是，目前很多机箱都采用了抽屉式的安装方法，采用弹簧片卡紧的方法来固定安装驱动器，而不采用螺丝钉固定。不同的机箱的安装位置和安装方法都可能不同。 连接软盘驱动器与主板软驱接口之间的数据线是一条34线扁平电缆，如图5-6(a)所示。在线的一端，部分数据线有交叉，因此先
