Allegro中导出Gerber文件和钻孔数据文件方法步骤(一)

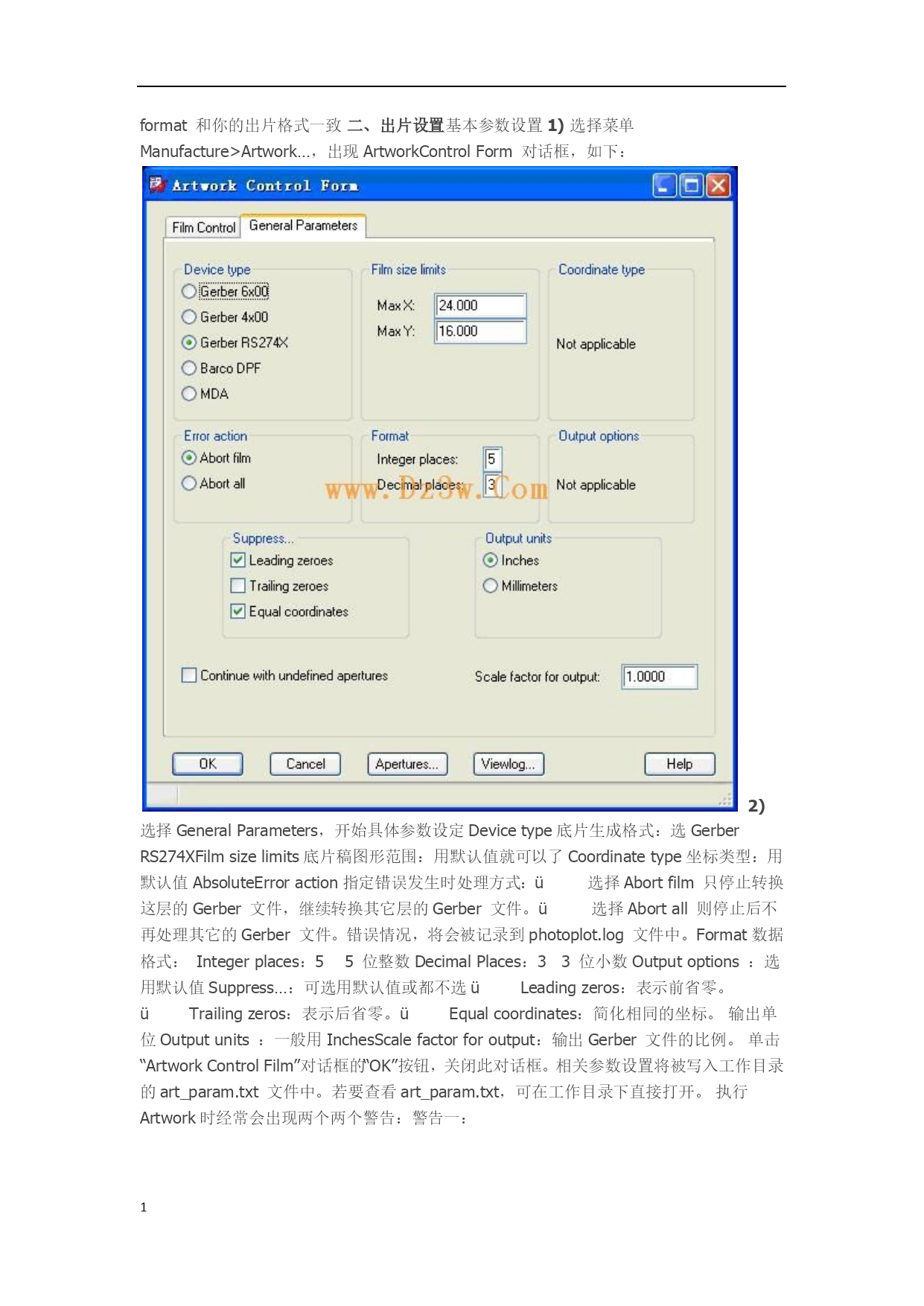

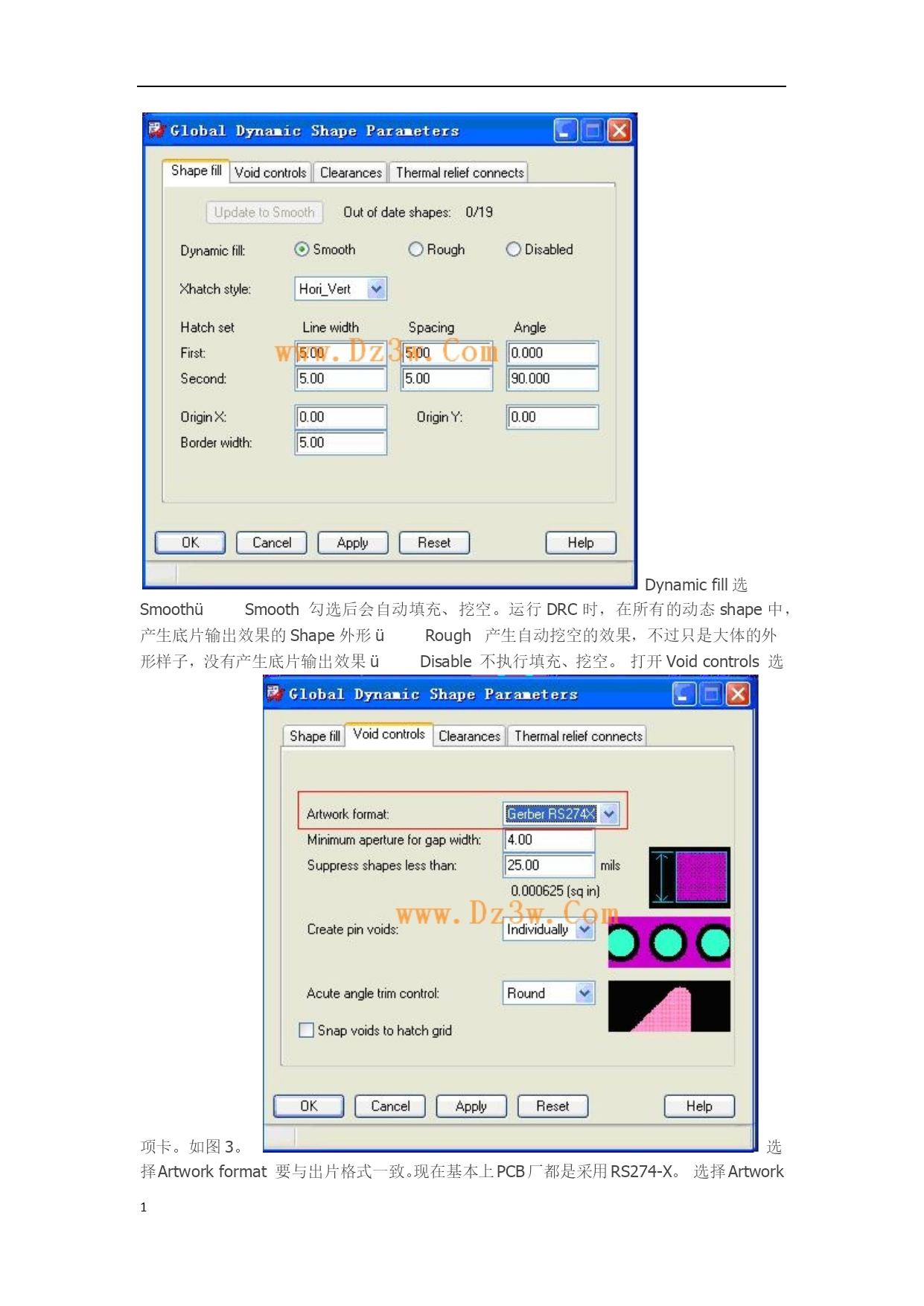

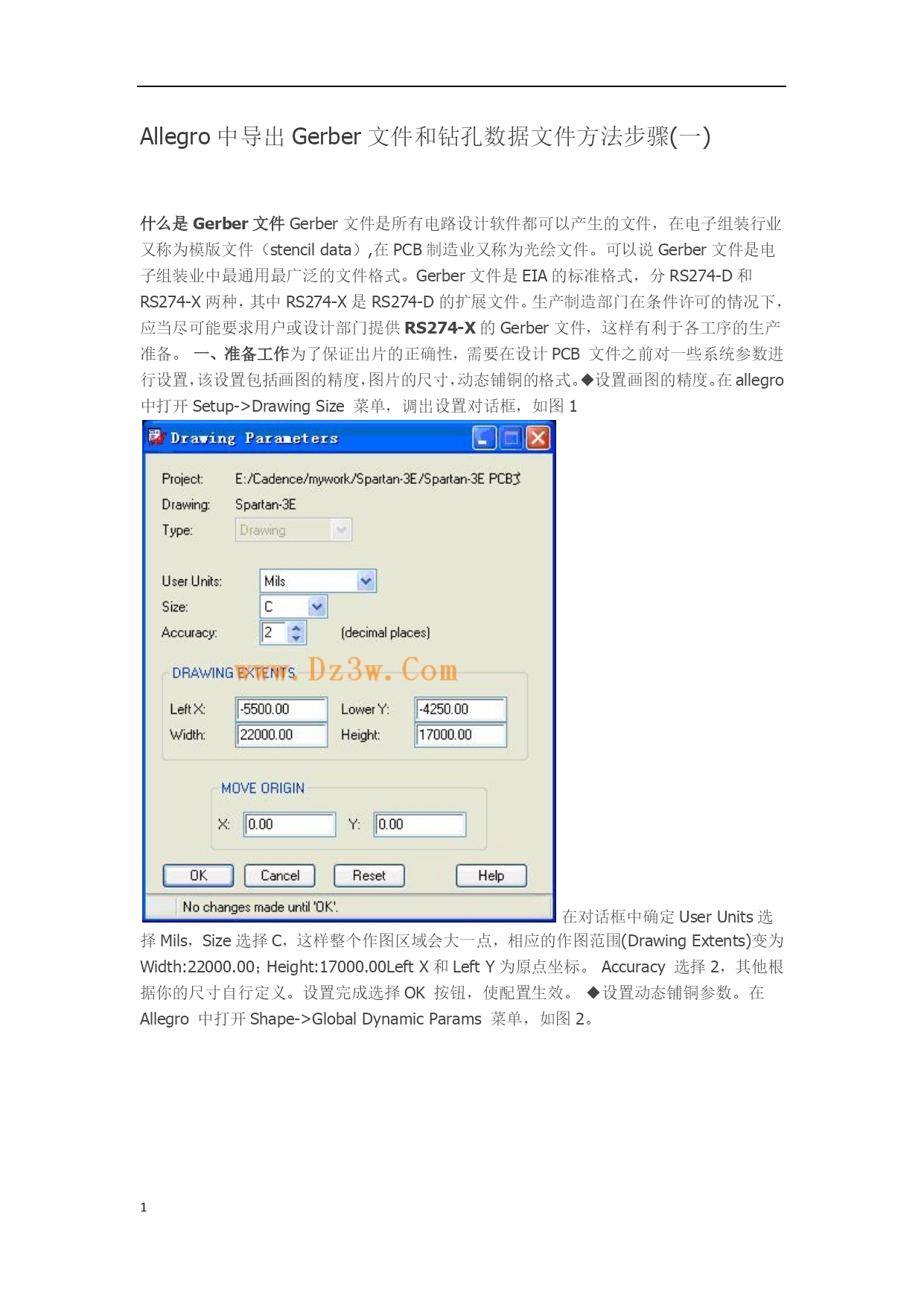

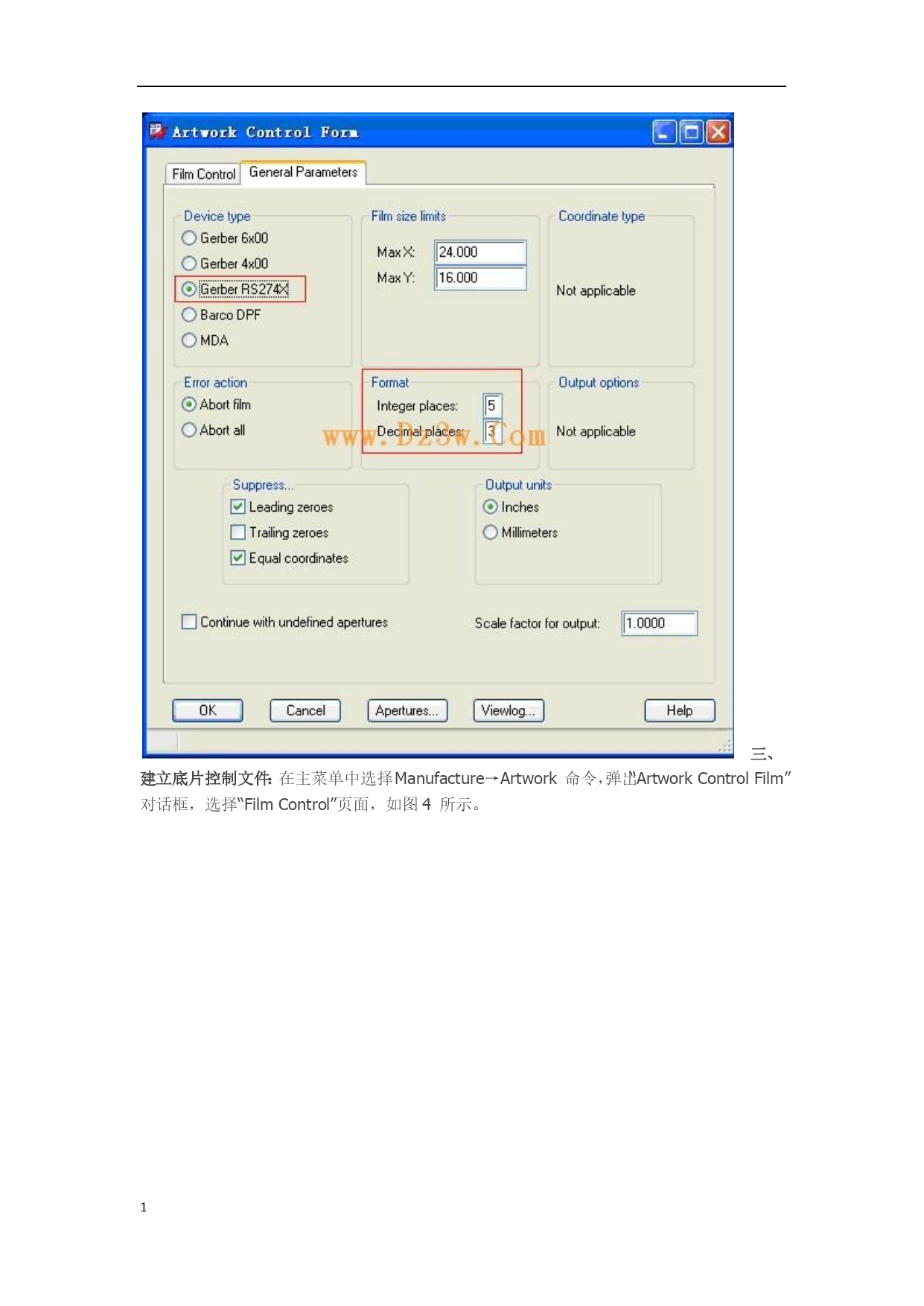

什么是Gerber文件Gerber文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencildata）,在PCB制造业又称为光绘文件。可以说Gerber文件是电子组装业中最通用最广泛的文件格式。Gerber文件是EIA的标准格式，分RS274-D和RS274-X两种，其中RS274-X是RS274-D的扩展文件。生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供RS274-X的Gerber文件，这样有利于各工序的生产准备。一、准备工作为了保证出片的正确性，需要在设计PCB文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。◆设置画图的精度。在allegro中打开Setup->DrawingSize菜单，调出设置对话框，如图1在对话框中确定UserUnits选择Mils，Size选择C，这样整个作图区域会大一点，相应的作图范围(DrawingExtents)变为Width:22000.00；Height:17000.00LeftX和LeftY为原点坐标。Accuracy选择2，其他根据你的尺寸自行定义。设置完成选择OK按钮，使配置生效。◆设置动态铺铜参数。在Allegro中打开Shape->GlobalDynamicParams菜单，如图2。Dynamicfill选SmoothüSmooth勾选后会自动填充、挖空。运行DRC时，在所有的动态shape中，产生底片输出效果的Shape外形üRough产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果üDisable不执行填充、挖空。打开Voidcontrols选项卡。如图3。选择Artworkformat要与出片格式一致。现在基本上PCB厂都是采用RS274-X。选择Artworkformat和你的出片格式一致二、出片设置基本参数设置1)选择菜单Manufacture>Artwork…，出现ArtworkControlForm对话框，如下：2)选择GeneralParameters，开始具体参数设定Devicetype底片生成格式：选GerberRS274XFilmsizelimits底片稿图形范围：用默认值就可以了Coordinatetype坐标类型：用默认值AbsoluteErroraction指定错误发生时处理方式：ü选择Abortfilm只停止转换这层的Gerber文件，继续转换其它层的Gerber文件。ü选择Abortall则停止后不再处理其它的Gerber文件。错误情况，将会被记录到photoplot.log文件中。Format数据格式：Integerplaces：55位整数DecimalPlaces：33位小数Outputoptions：选用默认值Suppress…：可选用默认值或都不选üLeadingzeros：表示前省零。üTrailingzeros：表示后省零。üEqualcoordinates：简化相同的坐标。输出单位Outputunits：一般用InchesScalefactorforoutput：输出Gerber文件的比例。单击“ArtworkControlFilm”对话框的“OK”按钮，关闭此对话框。相关参数设置将被写入工作目录的art_param.txt文件中。若要查看art_param.txt，可在工作目录下直接打开。执行Artwork时经常会出现两个两个警告：警告一：这个警告是提示Artwork里面的底片格式与动态Shape里面底片格式参数设置不一致，只要把动态Shape里面的Artworkformat与底片参数的DeviceType一致就可以了:警告二在“ArtworkControlFilm”对话框的“GeneralParameters”页面中选择“Devicetype”为PCB行业较为通用的“GerberRS274X”格式，可能会出现提示信息，点击“OK”按钮。然后根据文件的精度进行设置IntegerPlaces、DecimalPlaces。三、建立底片控制文件：在主菜单中选择Manufacture→Artwork命令，弹出“ArtworkControlFilm”对话框，选择“FilmControl”页面，如图4所示。Filmname底片稿名称：显示当前选中的底片稿名称Rotation指底片的旋转角度和OffsetX/Y坐标数据与指定原点偏移值：一般使用默认值0Undefinedlinewidth0线宽定义值，也就是PCB上有些0线宽的线段在转成底片时线宽：一般可以5（mil）Shapeboundingbox板子Outline外扩的隔离线：一般使用100（mil）表示板边周围的隔离线(An
