都会新峰园（二期）工程
外挑网方案

编制：

审批：

批准：

南通华荣建设集团

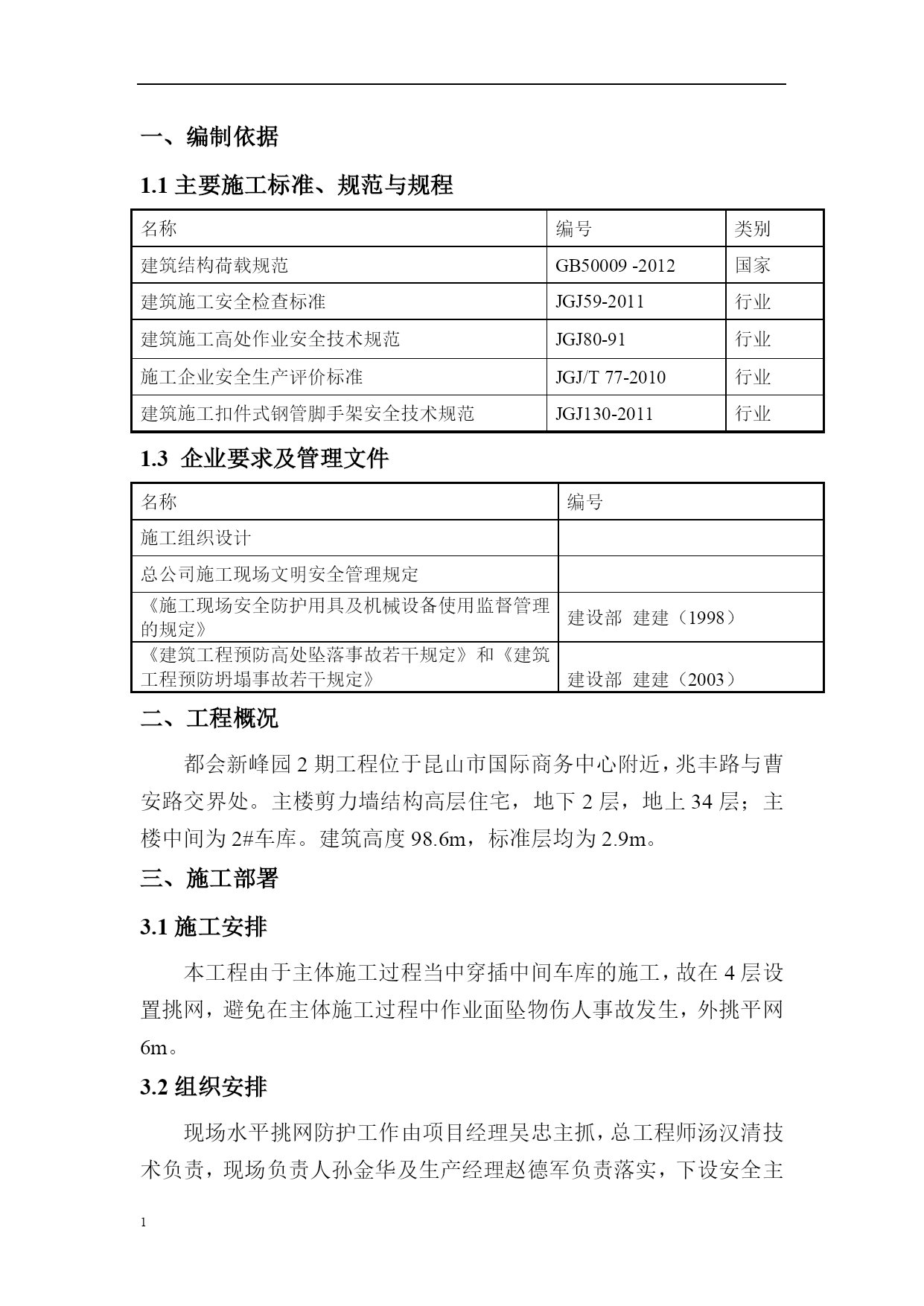

一、编制依据
1.1主要施工标准、规范与规程
名称编号类别建筑结构荷载规范GB50009-2012国家建筑施工安全检查标准JGJ59-2011行业建筑施工高处作业安全技术规范JGJ80-91行业施工企业安全生产评价标准JGJ/T77-2010行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011行业1.3企业要求及管理文件
名称编号施工组织设计总公司施工现场文明安全管理规定《施工现场安全防护用具及机械设备使用监督管理的规定》建设部建建（1998）《建筑工程预防高处坠落事故若干规定》和《建筑工程预防坍塌事故若干规定》
建设部建建（2003）二、工程概况
都会新峰园2期工程位于昆山市国际商务中心附近，兆丰路与曹安路交界处。主楼剪力墙结构高层住宅，地下2层，地上34层；主楼中间为2#车库。建筑高度98.6m，标准层均为2.9m。
三、施工部署
3.1施工安排
本工程由于主体施工过程当中穿插中间车库的施工，故在4层设置挑网，避免在主体施工过程中作业面坠物伤人事故发生，外挑平网6m。
3.2组织安排
现场水平挑网防护工作由项目经理吴忠主抓，总工程师汤汉清技术负责，现场负责人孙金华及生产经理赵德军负责落实，下设安全主管顾有峰进行现场管理。

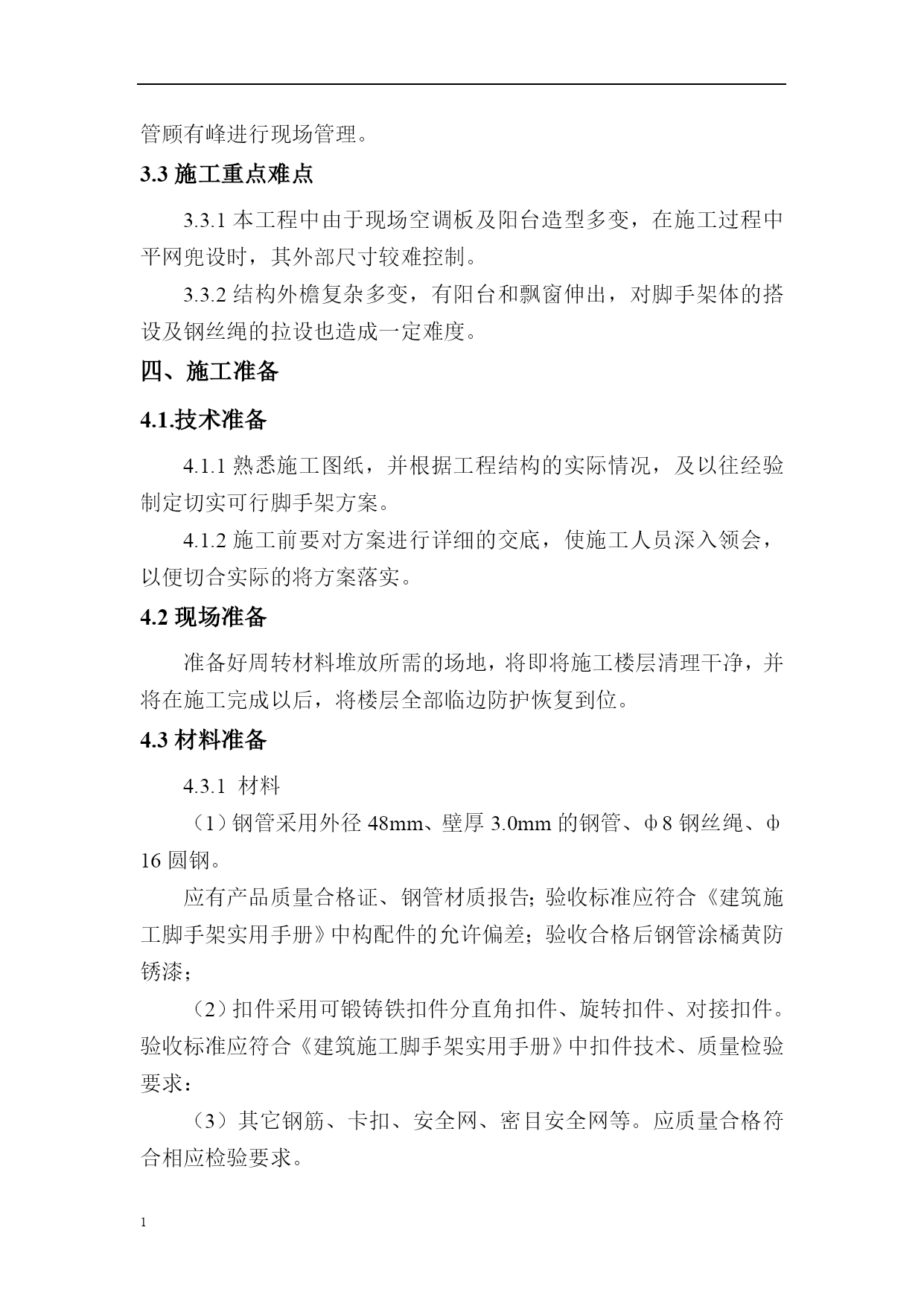

3.3施工重点难点
3.3.1本工程中由于现场空调板及阳台造型多变，在施工过程中平网兜设时，其外部尺寸较难控制。
3.3.2结构外檐复杂多变，有阳台和飘窗伸出，对脚手架体的搭设及钢丝绳的拉设也造成一定难度。
四、施工准备
4.1.技术准备
4.1.1熟悉施工图纸，并根据工程结构的实际情况，及以往经验制定切实可行脚手架方案。
4.1.2施工前要对方案进行详细的交底，使施工人员深入领会，以便切合实际的将方案落实。
4.2现场准备
准备好周转材料堆放所需的场地，将即将施工楼层清理干净，并将在施工完成以后，将楼层全部临边防护恢复到位。
4.3材料准备
4.3.1材料
（1）钢管采用外径48mm、壁厚3.0mm的钢管、ф8钢丝绳、ф16圆钢。
应有产品质量合格证、钢管材质报告；验收标准应符合《建筑施工脚手架实用手册》中构配件的允许偏差；验收合格后钢管涂橘黄防锈漆；
（2）扣件采用可锻铸铁扣件分直角扣件、旋转扣件、对接扣件。验收标准应符合《建筑施工脚手架实用手册》中扣件技术、质量检验要求：
（3）其它钢筋、卡扣、安全网、密目安全网等。应质量合格符合相应检验要求。

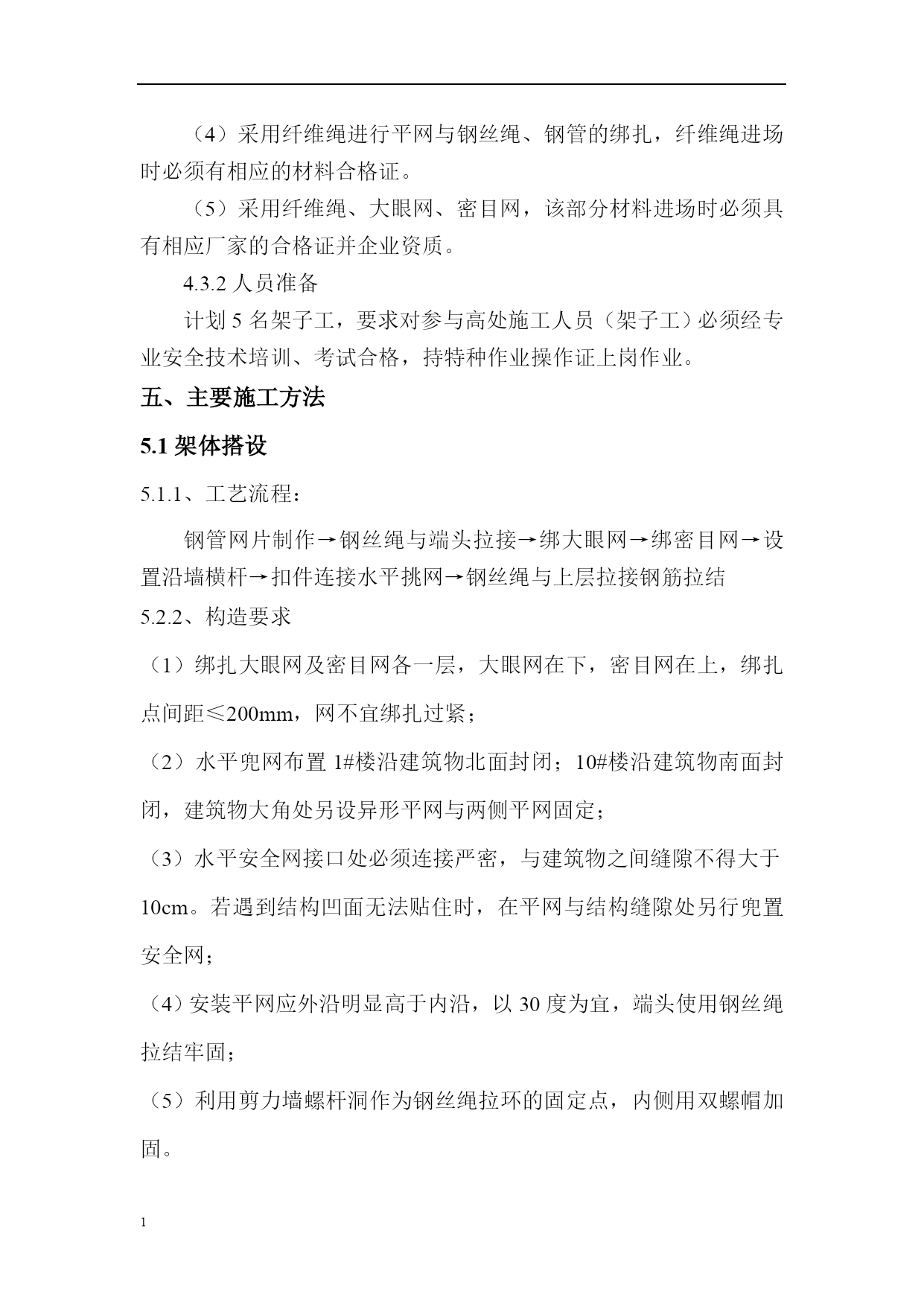

（4）采用纤维绳进行平网与钢丝绳、钢管的绑扎，纤维绳进场时必须有相应的材料合格证。
（5）采用纤维绳、大眼网、密目网，该部分材料进场时必须具有相应厂家的合格证并企业资质。
4.3.2人员准备
计划5名架子工，要求对参与高处施工人员（架子工）必须经专业安全技术培训、考试合格，持特种作业操作证上岗作业。
五、主要施工方法
5.1架体搭设
5.1.1、工艺流程：
钢管网片制作→钢丝绳与端头拉接→绑大眼网→绑密目网→设置沿墙横杆→扣件连接水平挑网→钢丝绳与上层拉接钢筋拉结
5.2.2、构造要求
（1）绑扎大眼网及密目网各一层，大眼网在下，密目网在上，绑扎点间距≤200mm，网不宜绑扎过紧；
（2）水平兜网布置1#楼沿建筑物北面封闭；10#楼沿建筑物南面封闭，建筑物大角处另设异形平网与两侧平网固定；
（3）水平安全网接口处必须连接严密，与建筑物之间缝隙不得大于10cm。若遇到结构凹面无法贴住时，在平网与结构缝隙处另行兜置安全网；
（4）安装平网应外沿明显高于内沿，以30度为宜，端头使用钢丝绳拉结牢固；
（5）利用剪力墙螺杆洞作为钢丝绳拉环的固定点，内侧用双螺帽加固。

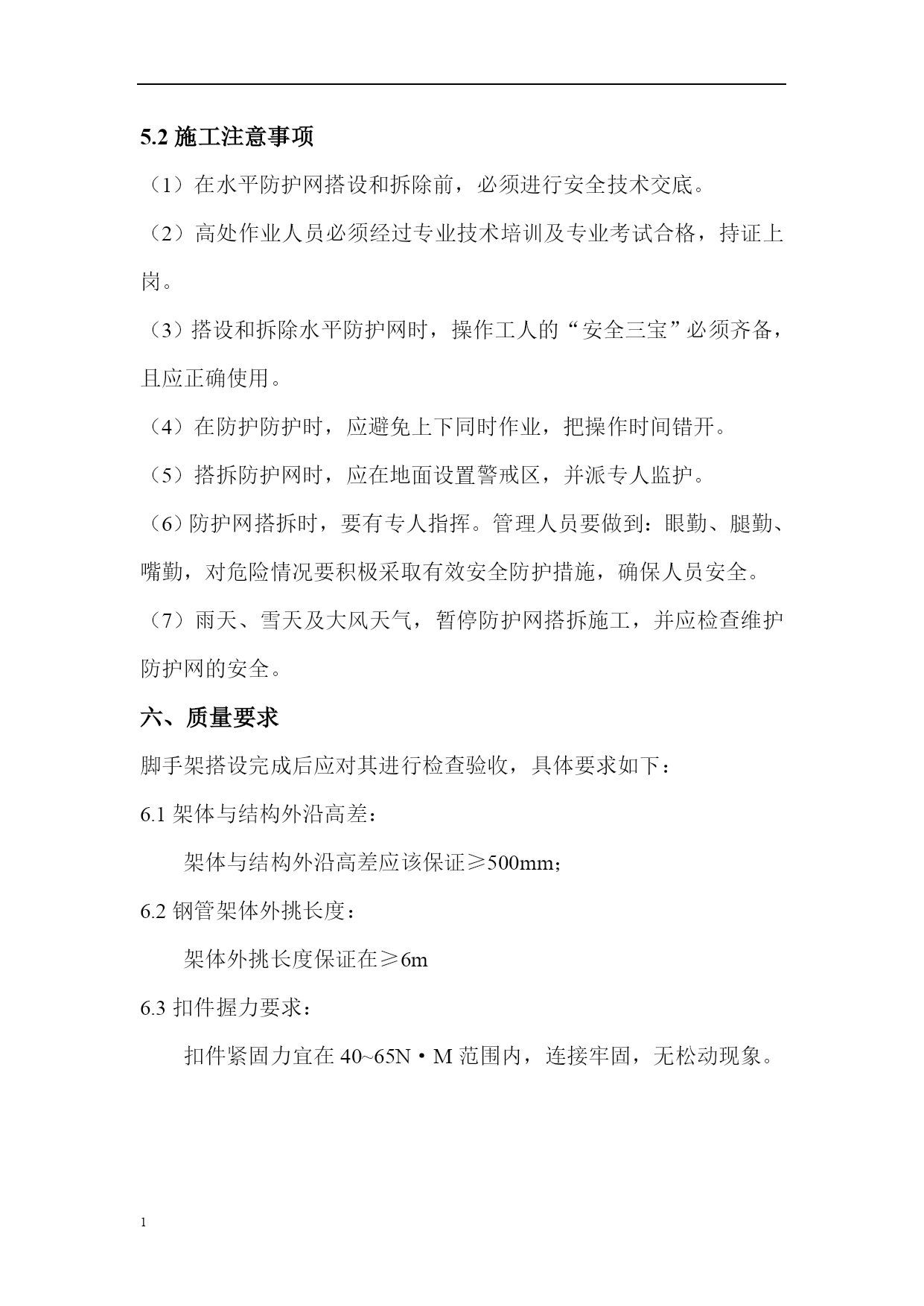

5.2施工注意事项
（1）在水平防护网搭设和拆除前，必须进行安全技术交底。
（2）高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。
（3）搭设和拆除水平防护网时，操作工人的“安全三宝”必须齐备，且应正确使用。
（4）在防护防护时，应避免上下同时作业，把操作时间错开。
（5）搭拆防护网时，应在地面设置警戒区，并派专人监护。
（6）防护网搭拆时，要有专人指挥。管理人员要做到：眼勤、腿勤、嘴勤，对危险情况要积极采取有效安全防护措施，确保人员安全。
（7）雨天、雪天及大风天气，暂停防护网搭拆施工，并应检查维护防护网的安全。
六、质量要求
脚手架搭设完成后应对其进行检查验收，具体要求如下：
6.1架体与结构外沿高差：
架体与结构外沿高差应该保证≥500mm；
6.2钢管架体外挑长度：
架体外挑长度保证在≥6m
6.3扣件握力要求：
扣件紧固力宜在40~65N·M范围内，连接牢固，无松动现象。
七、管理与措施
7.1安全管理
7.1.1脚手架措设人员，须持证上岗。
7.1.2搭设人员
