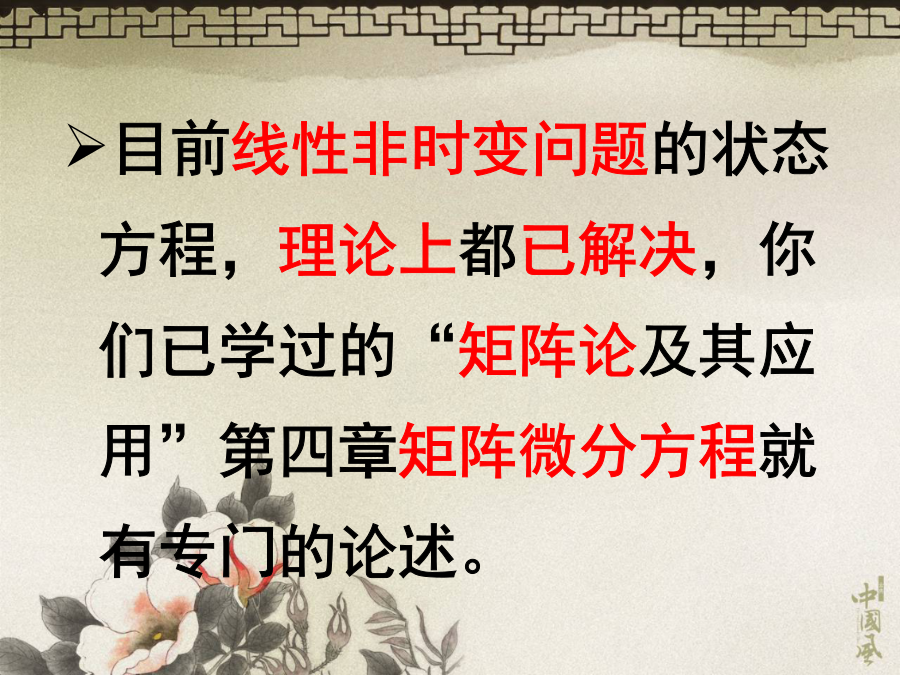

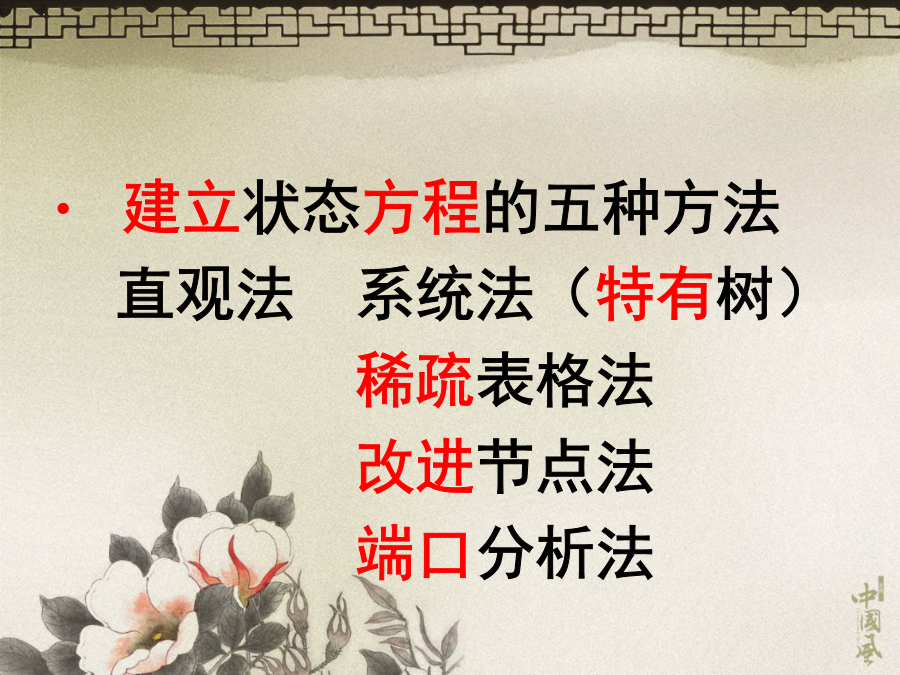

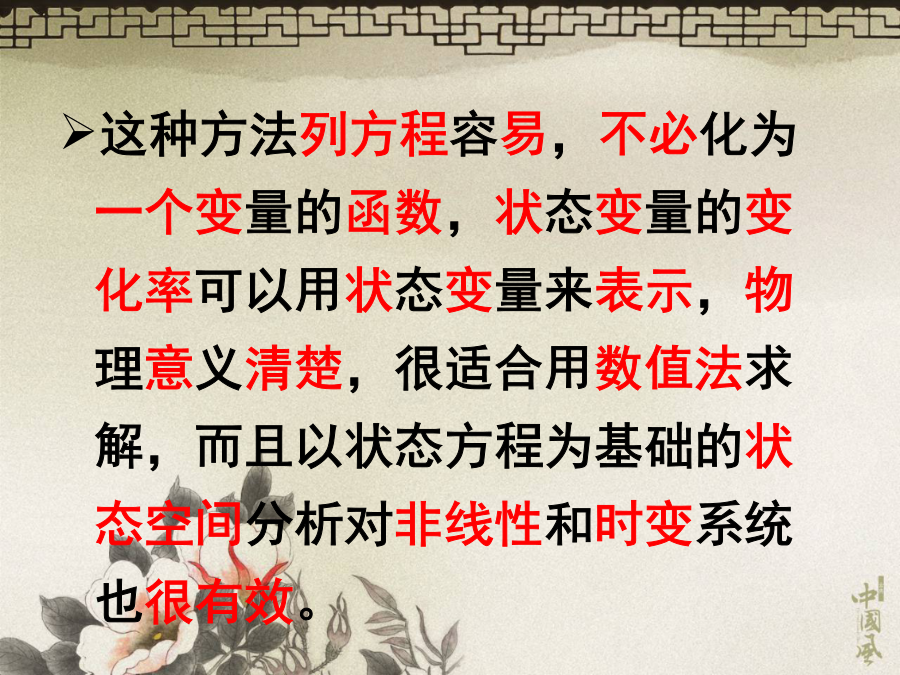

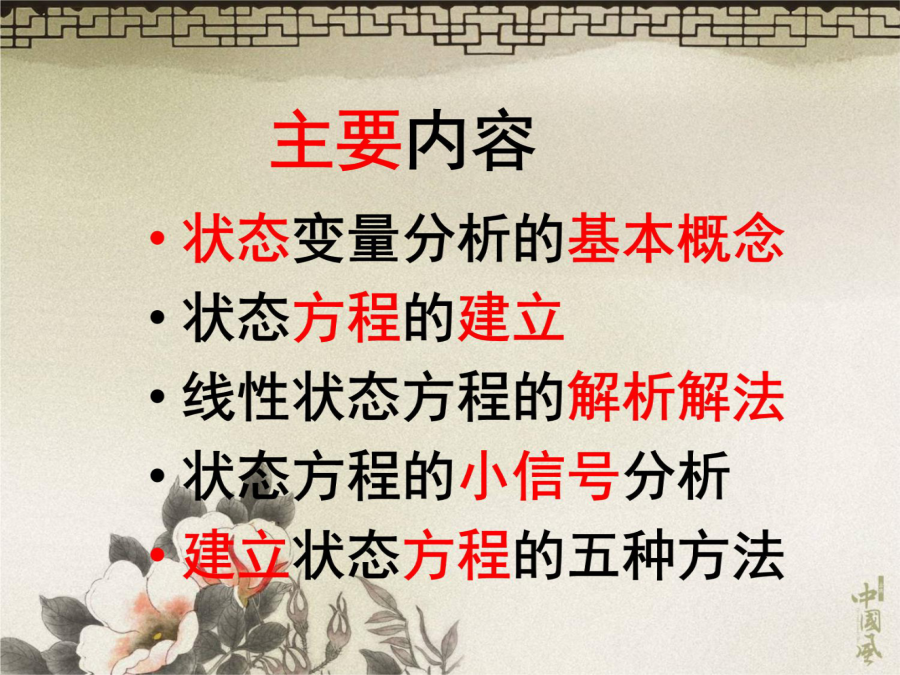

第五章动态电路的时域方程这种方法列方程容易，不必化为一个变量的函数，状态变量的变化率可以用状态变量来表示，物理意义清楚，很适合用数值法求解，而且以状态方程为基础的状态空间分析对非线性和时变系统也很有效。目前线性非时变问题的状态方程，理论上都已解决，你们已学过的“矩阵论及其应用”第四章矩阵微分方程就有专门的论述。建立状态方程的五种方法
