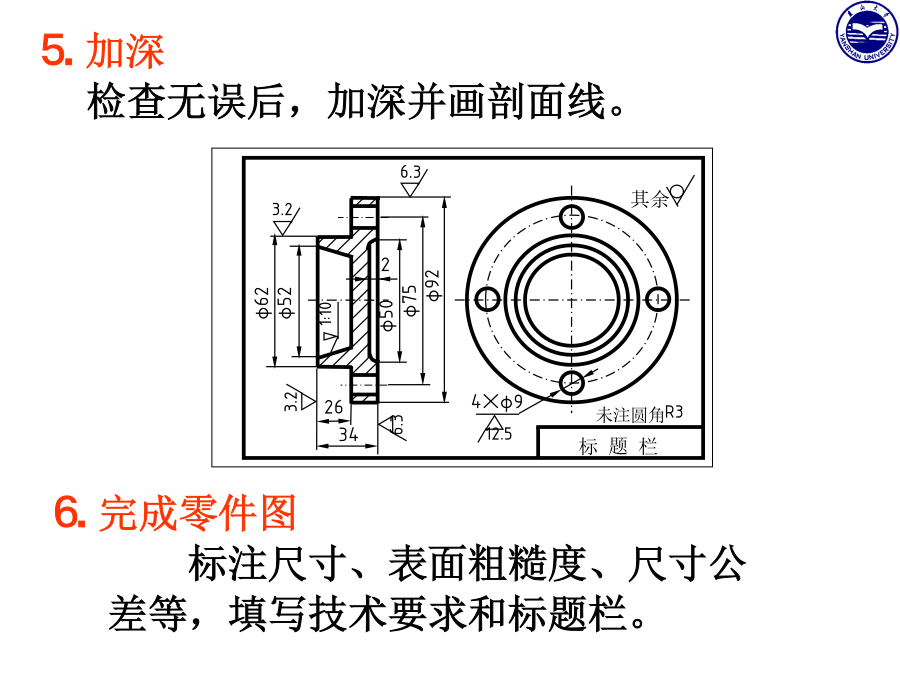

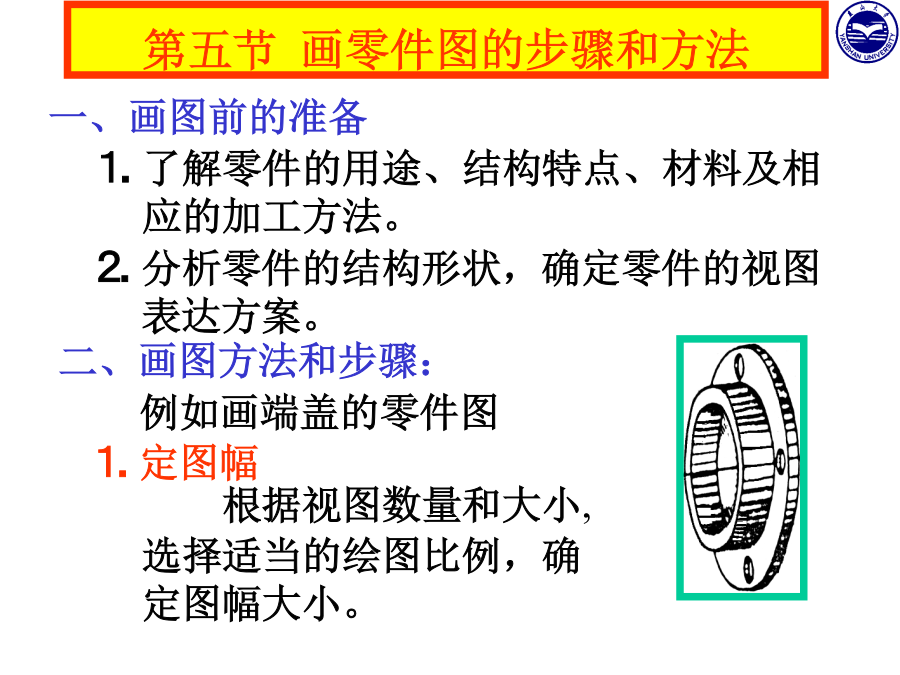

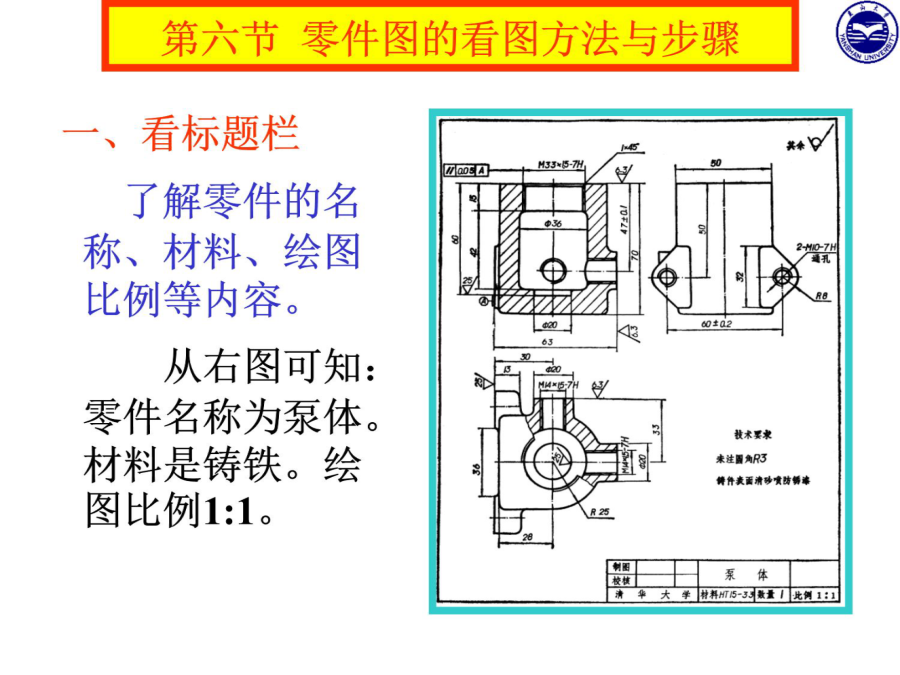

第五节画零件图的步骤和方法⒊布置视图⒋画底稿⒌加深找出主视图，分析各视图之间的投影关系及所采用的表达方法。三、分析投影想象零件的结构形状。从三个视图看，泵体由三部分组成：四、分析尺寸和技术要求从进出油口及顶面尺寸M14×1.5-7H和M33×1.5-7H
可知，它们都属于细牙普通螺纹，同时这几处端面粗糙度Ra值为6.3,要求较高，以便对外连接紧密，防止漏油。一、掌握零件图视图选择的方法及步骤，并注
意以下问题:一、读零件图的方法和步骤
1.概括了解：标题栏、设计资料了解名称、材料、比例，大致功能和形状。
2.视图分析：由主视图入手，确定各视图关系，分析各视图表达重点。
3.形体分析：以视图为依据，结合零件功用及加工，综合考虑确定整体形状。
4.尺寸分析：首先找出各方向主要尺寸基准，结合加工，分清主要尺寸和一般尺寸。
5.技术要求分析：从尺寸公差和形位公差的分析，了解零件各方面的精度要求；从表面粗糙度了解哪些表面是加工表面及精度要求；最后了解其它技术方面的要求和说明。
二、读零件图举例返回返回6-7-16-7-26-7-3
