河南城建学院《道路工程CAD》课程设计说明书
《*********》课程设计说明书
1
1
1

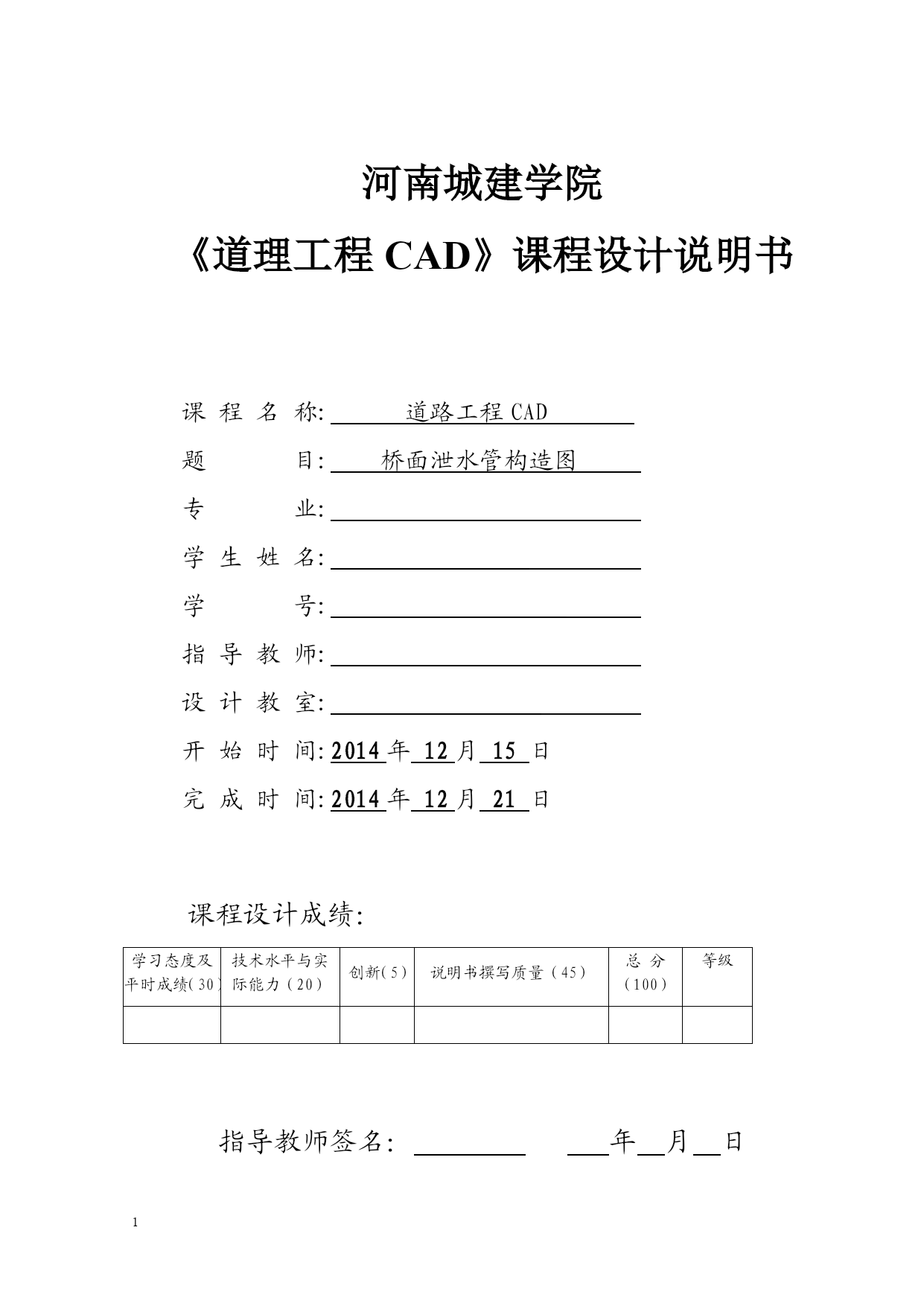

河南城建学院
《道理工程CAD》课程设计说明书

课程名称:道路工程CAD
题目:桥面泄水管构造图
专业:
学生姓名:
学号:
指导教师:
设计教室:
开始时间:2014年12月15日
完成时间:2014年12月21日

课程设计成绩：
学习态度及平时成绩（30）技术水平与实际能力（20）创新（5）说明书撰写质量（45）总分（100）等级
指导教师签名：年月日河南城建学院《道路工程CAD》课程设计说明书
1
1
河南城建学院《道路工程CAD》课程设计说明书

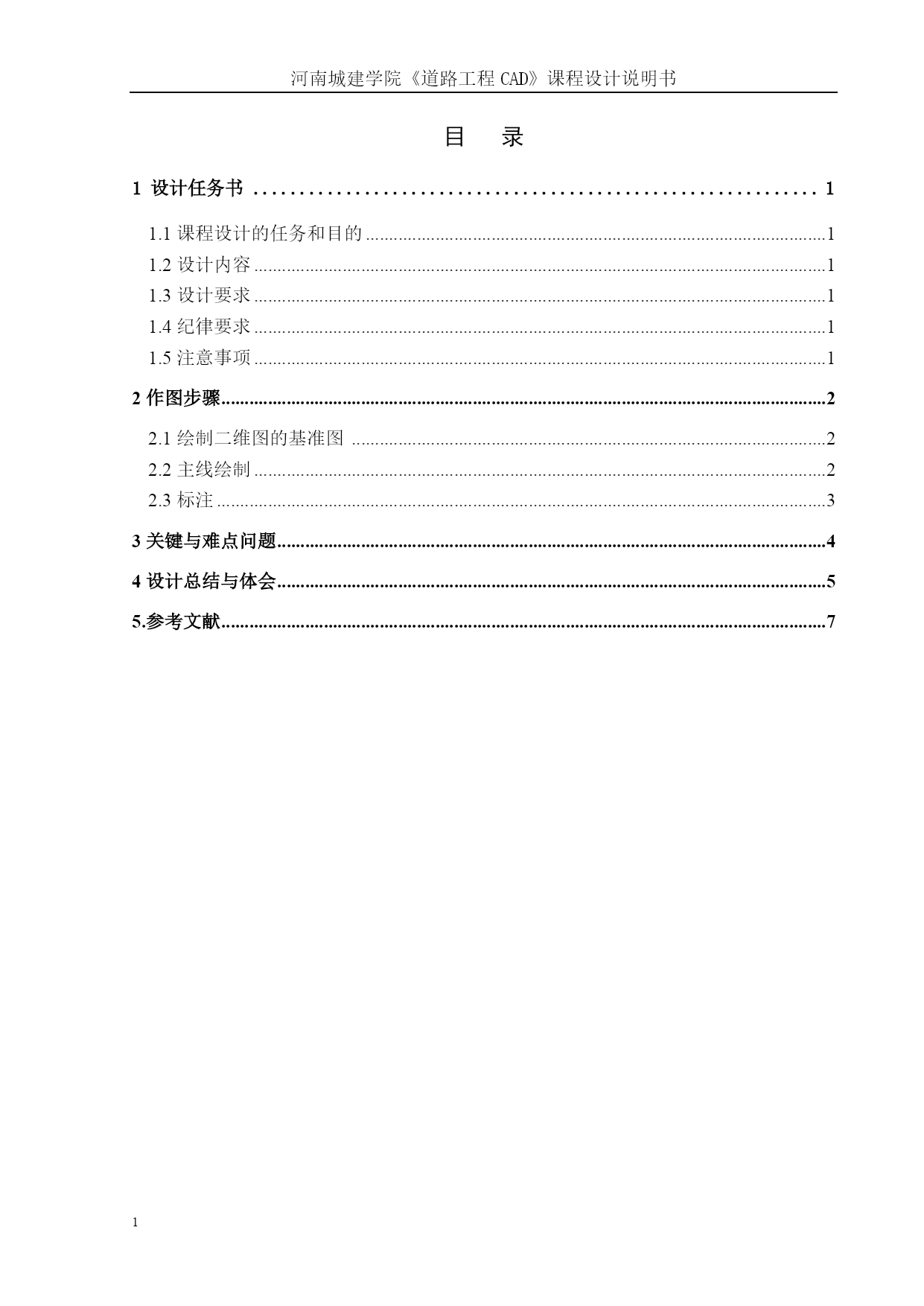

目录
TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc316388776"1设计任务书 PAGEREF_Toc316388776\h1
HYPERLINK\l_Toc326481.1课程设计的任务和目的 PAGEREF_Toc326481
HYPERLINK\l_Toc254831.2设计内容 PAGEREF_Toc254831
HYPERLINK\l_Toc252791.3设计要求 PAGEREF_Toc252791
HYPERLINK\l_Toc313901.4纪律要求 PAGEREF_Toc313901
HYPERLINK\l_Toc279001.5注意事项 PAGEREF_Toc279001
HYPERLINK\l_Toc144942作图步骤 PAGEREF_Toc144942
HYPERLINK\l_Toc152242.1绘制二维图的基准图 PAGEREF_Toc152242
HYPERLINK\l_Toc224912.2主线绘制 PAGEREF_Toc224912
HYPERLINK\l_Toc208162.3标注 PAGEREF_Toc208163
HYPERLINK\l_Toc1973关键与难点问题 PAGEREF_Toc1974
HYPERLINK\l_Toc183914设计总结与体会 PAGEREF_Toc183915
5.参考文献 7

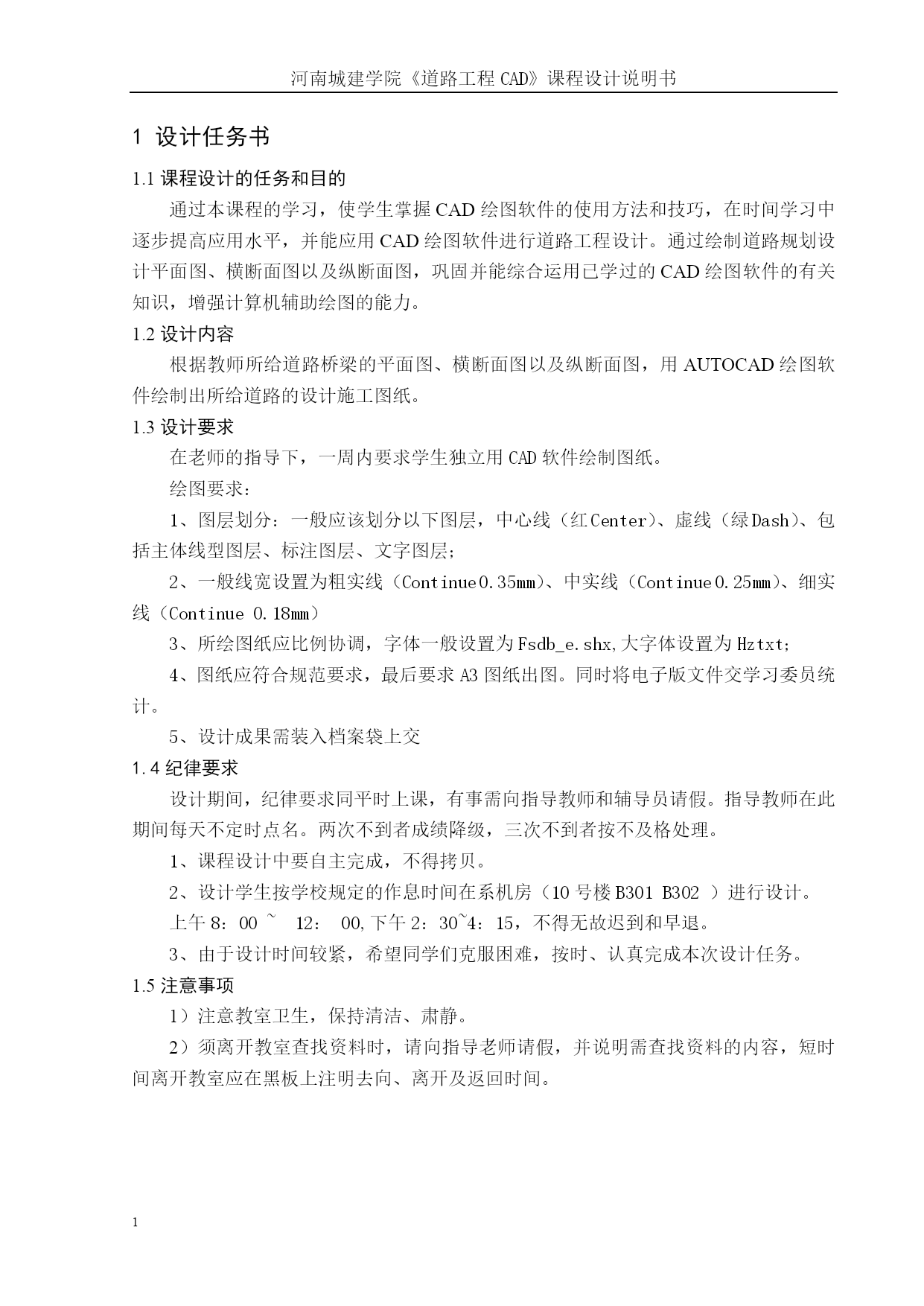

1设计任务书
1.1课程设计的任务和目的
通过本课程的学习，使学生掌握CAD绘图软件的使用方法和技巧，在时间学习中逐步提高应用水平，并能应用CAD绘图软件进行道路工程设计。通过绘制道路规划设计平面图、横断面图以及纵断面图，巩固并能综合运用已学过的CAD绘图软件的有关知识，增强计算机辅助绘图的能力。
1.2设计内容
根据教师所给道路桥梁的平面图、横断面图以及纵断面图，用AUTOCAD绘图软件绘制出所给道路的设计施工图纸。
1.3设计要求
在老师的指导下，一周内要求学生独立用CAD软件绘制图纸。
绘图要求：
1、图层划分：一般应该划分以下图层，中心线（红Center）、虚线（绿Dash）、包括主体线型图层、标注图层、文字图层；
2、一般线宽设置为粗实线（Continue0.35mm）、中实线（Continue0.25mm）、细实线（Continue0.18mm）
3、所绘图纸应比例协调，字体一般设置为Fsdb_e.shx,大字体设置为Hztxt；
4、图纸应符合规范要求，最后要求A3图纸出图。同时将电子版文件交学习委员统计。
5、设计成果需装入档案袋上交
1.4纪律要求
设计期间，纪律要求同平时上课，有事需向指导教师和辅导员请假。指导教师在此期间每天不定时点名。两次不到者成绩降级，三次不到者按不及格处理。
1、课程设计中要自主完成，不得拷贝。
2、设计学生按学校规定的作息时间在系机房（10号楼B301B302）进行设计。
上午8：00~12：00,下午2：30~4：15，不得无故迟到和早退。
3、由于设计时间较紧，希望同学们克服困难，按时、认真完成本次设计任务。
1.5注意事项
1）注意教室卫生，保持清洁、肃静。
2）须离开教室查找资料时，请向指导老师请假，并说明需查找资料的内容，短时间离开教室应在黑板上注明去向、离开及返回时间。

2作图步骤
2.1绘制二维图的基准图
打开“AutoCAD”，选择“格式”|“图层”命令，弹出“图层特性管理器”窗口，新建“标注”、“竖线、“横线”、“文字说明”、“中心线”五个图层。
2、单击“新建”按钮，可以新建图层，在列表中选中图层后，单击“删除”按钮，可以删除选中的图层。选中某一图层，并单击“置为当前”，则后续所有绘制的图形将默认被放置到该图层上。
3、选择“格式”|“线型”命令，将全局比例因子设为“1”；选择“格式”|“线宽”命令，将“显示线宽”勾选；选择“标注”|“标注样式”，弹出“标注样式管理器”窗口，单击
