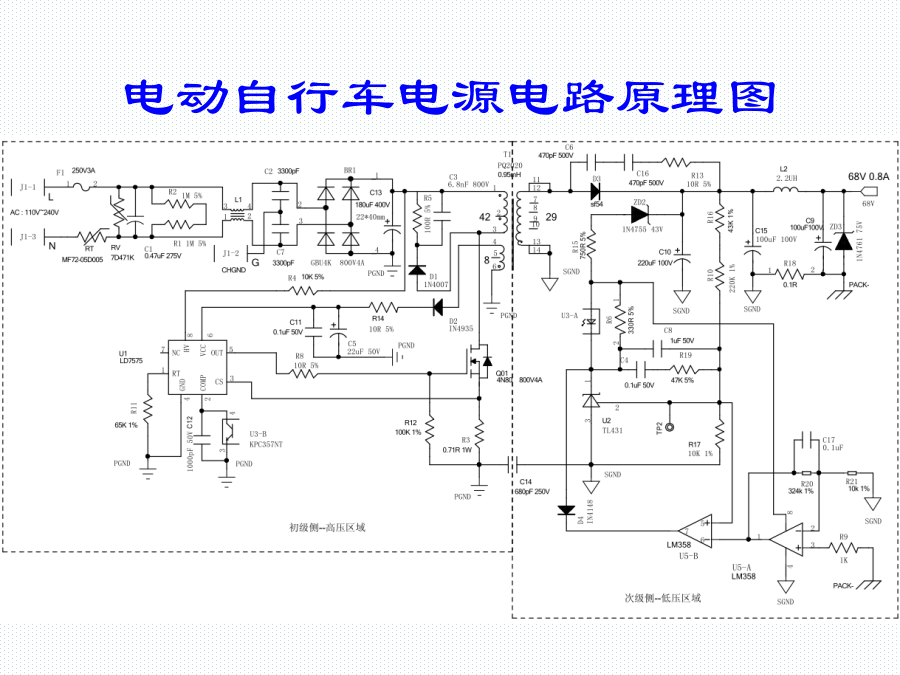

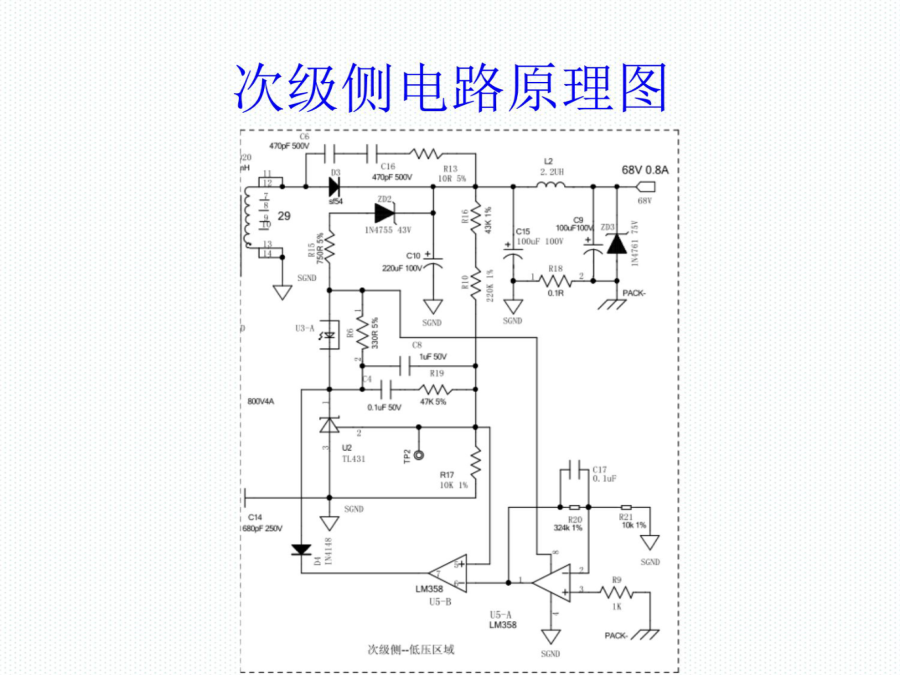

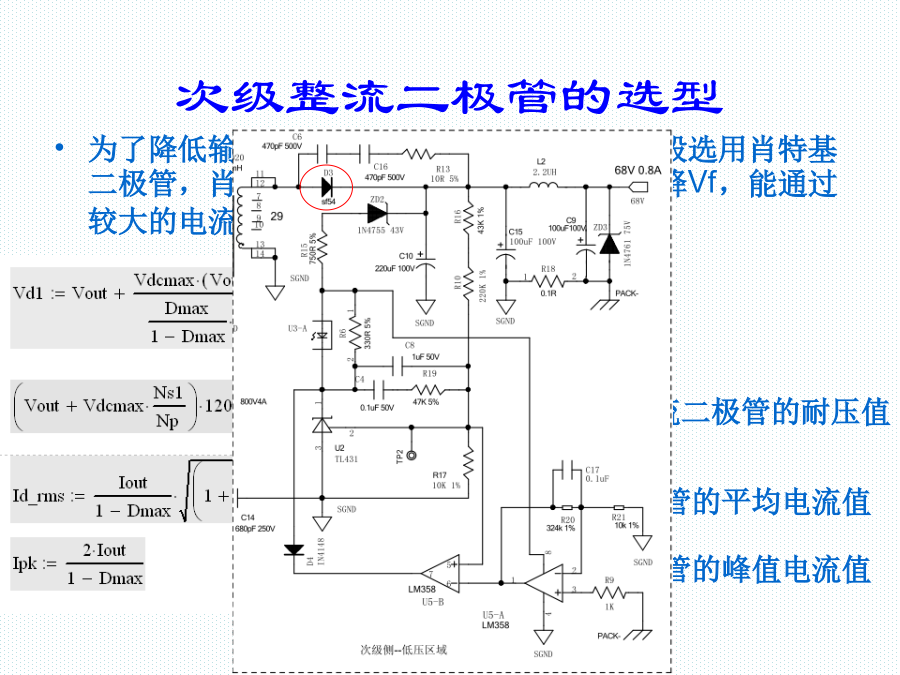

研发中心彭磊反激开关电源特点电动自行车电源电路原理图次级整流二极管的选型次级整流管的热设计吸收回路吸收回路吸收回路吸收回路吸收回路吸收回路吸收回路吸收回路吸收回路次级滤波电容的计算次级输出电容损耗的计算输出电感的计算反馈回路采用最常用的TL431加光耦电路。
外围元件由ZD2、R6、R15、R17、R10、R16组成。
ZD2为43V稳压管，因电流很小，工作在反向导通区。选43V是因为TL431最大的可调节电压是36V，为了能使用这个精密可调器件，我们必须把电压降低到TL431可正常工作的范围内。
R6为保证TL431死区电流的大小，输出电压大于7.5V时TL431死区电流可以通过光耦发光二极管的导通提供，因此可以不加，低于7.5V时，R6=[Vout-(Vref-Vb)]/1mA
Vout表示输出电压；Vref表示基准电压2.5V；Vb表示管压降0.7V。
TL431中的总偏置就接近5mA，而经验显示这5mA的电流可实现足够的性能，而不会牺牲待机能耗。R15=Vout/5mA.
减小光耦LED串联电阻R15并不会改变TL431的电流，因为TL431的电流由初级端反馈电流IC施加，通过光耦合器电流传输比(CTR)反射在LED中。改变R15值会影响中带增益，而非TL431偏置，因为系统采用闭环形式工作。
R17、R10、R16组成的分压器在输出电压达到目的值时。R10与R17的节点电压刚好等于431内部参考电压。反馈补偿回路输出过压保护限流电路限流电路关于隔离器件—光耦最后总结本节课就讲到这里！
