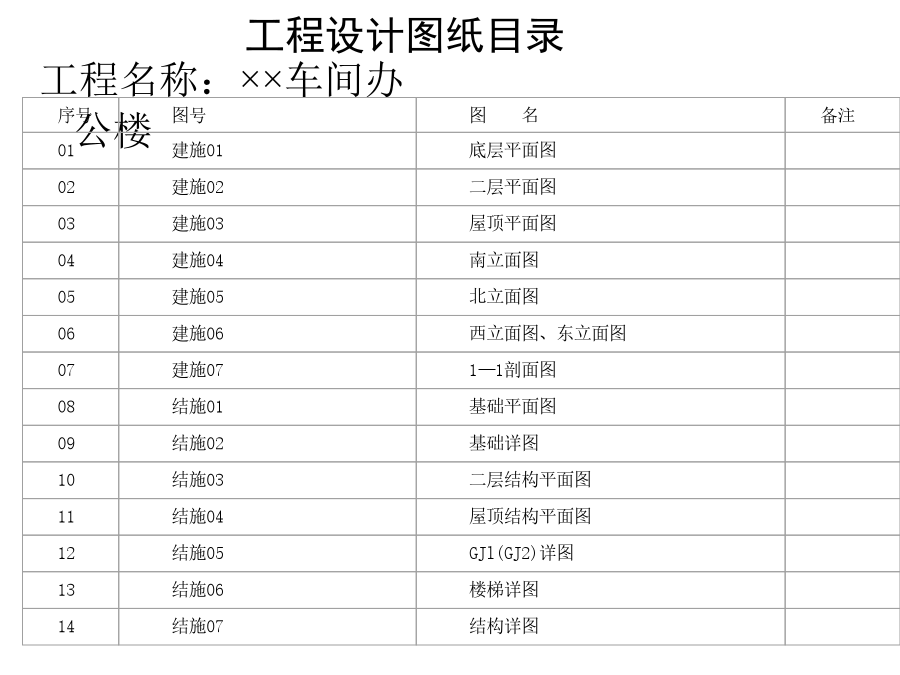

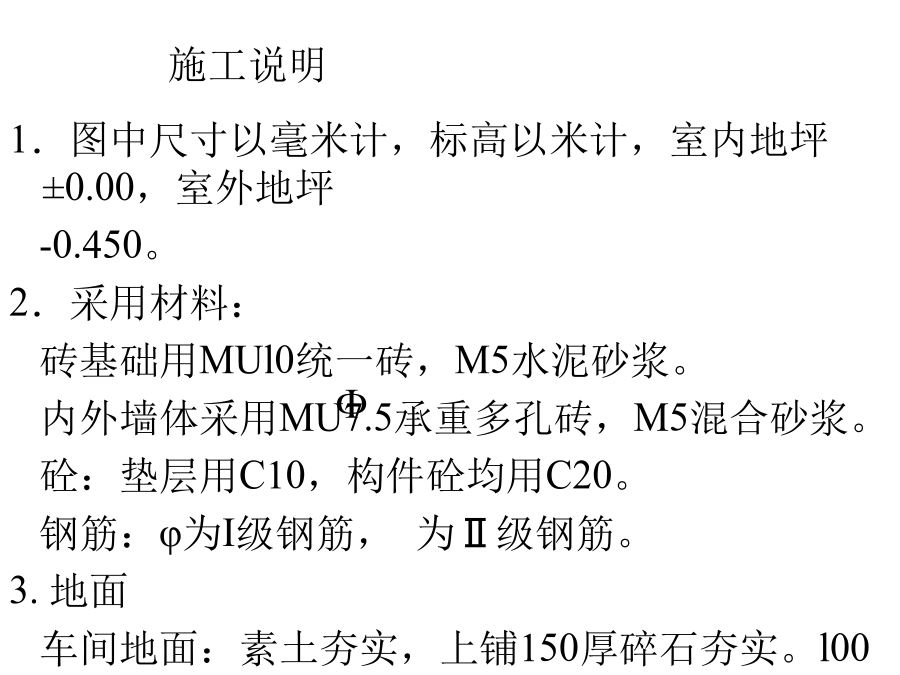

工程设计图纸目录施工说明生活间地面、室外平台：素土夯实，上铺100厚碎石夯实。70厚C15砼，20厚1:3水泥砂浆找平。12厚1:2普通水泥白石子磨光打蜡玻璃嵌条。
4．楼面：
生活间120厚现浇楼板，20厚1:3水泥砂浆找平，12厚1:2普通水泥白石子浆磨光打蜡玻璃嵌条。阳台110厚现浇阳台板，20厚1:2水泥砂浆粉面抹光。雨蓬板面1:3水泥砂浆粉面。
5．屋面：(98ZJ201)(二班)
车间屋面：120厚预应力多孔极，20厚1:3水泥砂浆找平，刷冷底子油两遍，防水柔毡三胶二毡一砂防水层。

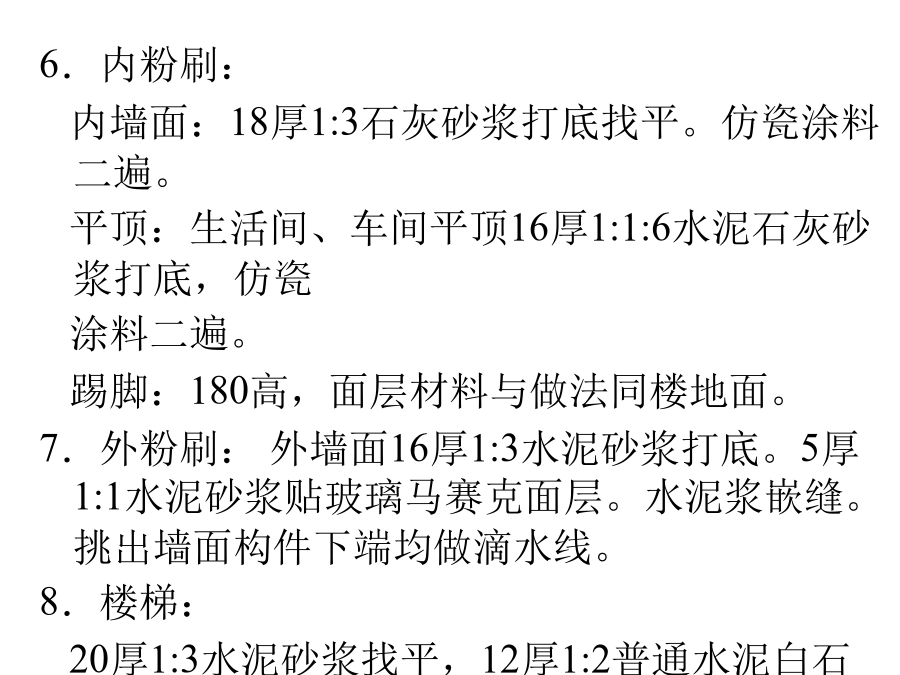

生活间屋面：110厚现浇屋面板，20厚1:3水泥砂浆找平，刷冷底子油两遍，防水柔毡三胶二毡一砂防水层。180高半砖垫块，35厚C20细石砼架空板1:3水泥砂浆嵌缝。6．内粉刷：
内墙面：18厚1:3石灰砂浆打底找平。仿瓷涂料二遍。
平顶：生活间、车间平顶16厚1:1:6水泥石灰砂浆打底，仿瓷
涂料二遍。
踢脚：180高，面层材料与做法同楼地面。
7．外粉刷：外墙面16厚1:3水泥砂浆打底。5厚1:1水泥砂浆贴玻璃马赛克面层。水泥浆嵌缝。挑出墙面构件下端均做滴水线。
8．楼梯：
20厚1:3水泥砂浆找平，12厚1:2普通水泥白石子浆磨光打蜡。
踏步板上嵌25宽金钢砂防滑条。
楼梯用铁栏杆硬木扶手，栏杆刷红丹两度，深色调和漆两度。
木扶手刷浅色调和漆两度。编号
14．所有外墙窗安铝合金防盗栅。
15．土方运距20m以内。
16．预制构件运距1000m以内。
17．门窗运距1000m以内(包括钢门)。
18．预应力空心板选用91EG401YKB3651，
YKB3661。
19．砼门框柱MZl、GJl、GJ2与墙连结时，
应设置锚固筋，竖向每500mm水平设
置两根，长度为0.65m。三峡大学建筑设计研究院
