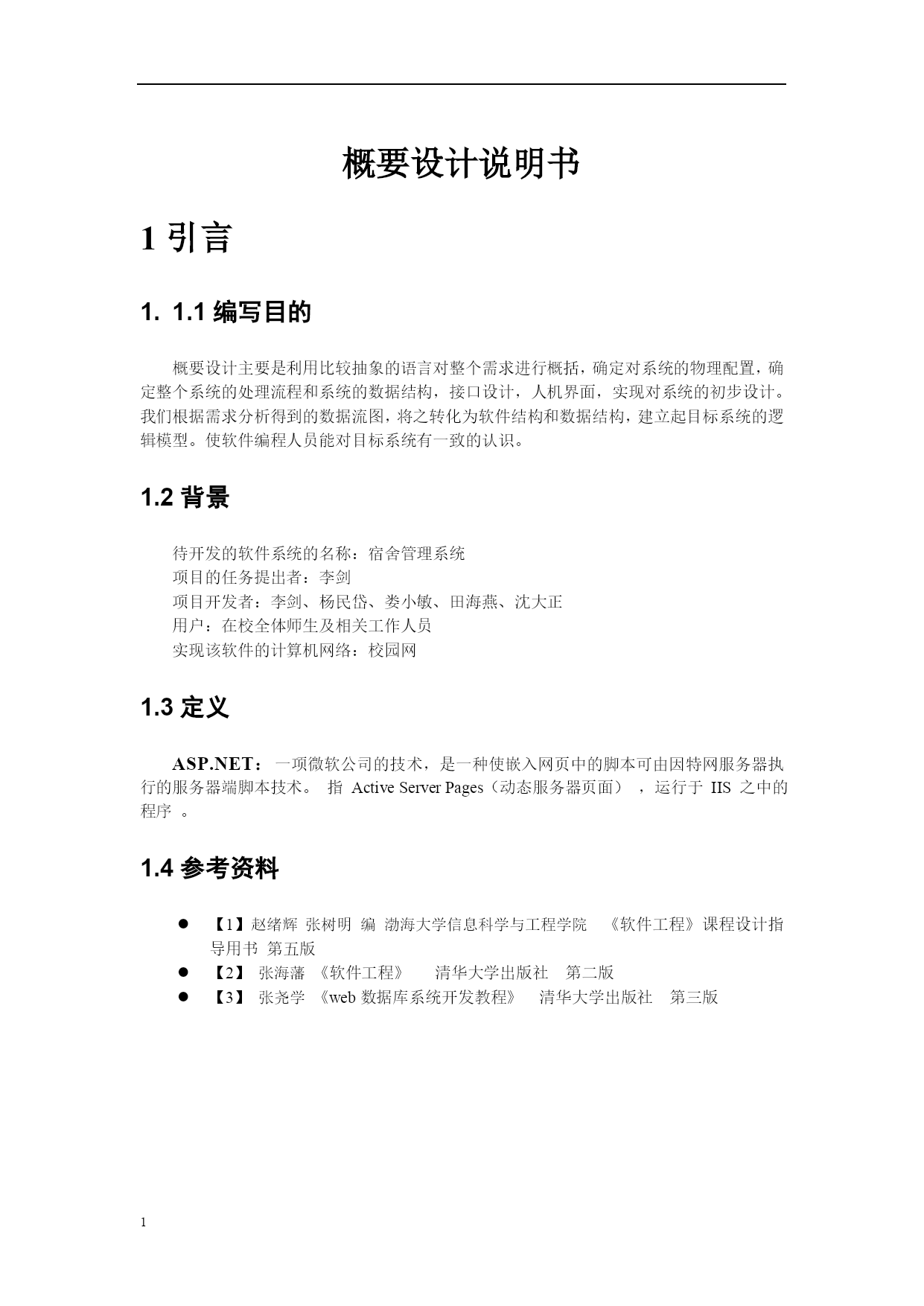

概要设计说明书
1引言
1.1编写目的
概要设计主要是利用比较抽象的语言对整个需求进行概括，确定对系统的物理配置，确定整个系统的处理流程和系统的数据结构，接口设计，人机界面，实现对系统的初步设计。我们根据需求分析得到的数据流图，将之转化为软件结构和数据结构，建立起目标系统的逻辑模型。使软件编程人员能对目标系统有一致的认识。
1.2背景
待开发的软件系统的名称：宿舍管理系统
项目的任务提出者：李剑
项目开发者：李剑、杨民岱、娄小敏、田海燕、沈大正
用户：在校全体师生及相关工作人员
实现该软件的计算机网络：校园网
1.3定义
ASP.NET：一项微软公司的技术，是一种使嵌入网页中的脚本可由因特网服务器执行的服务器端脚本技术。指ActiveServerPages（动态服务器页面），运行于IIS之中的程序。
1.4参考资料
【1】赵绪辉张树明编渤海大学信息科学与工程学院《软件工程》课程设计指导用书第五版
【2】张海藩《软件工程》清华大学出版社第二版
【3】张尧学《web数据库系统开发教程》清华大学出版社第三版
2总体设计
2.1需求规定
本系统主要的输入输出项目有：
输入：
输入的信息输出的信息学生基本信息学生基本信息表学生留言信息学生留言信息报修信息报修信息清单物品出入申请信息物品出入信息卫生检查信息卫生检查信息表宿舍信息宿舍使用信息表员工信息员工信息表学生夜归信息夜归信息表
说明对本系统的主要的输入输出项目、处理的功能性能要求。
数据可靠性：在应用系统投入运行5年生命周期内数据不得丢失；一旦数据转为历史记录后任何人不得更改。
应用程序试用期结束后，程序运行过程中不允许出现程序逻辑与算法错误。
程序系统运作在运作过程中，由于操作错误或输入/输出数据溢出时，不应死机而应提示故障原因，然后以正常出口退出当前操作环境。
非授权用户不得进入程序系统。
无修改权的用户不得修改档案和更新以及执行处理功能。
2.2运行环境
服务器配置如下：
处理器型号及内存容量：Intel酷睿2四核Q8300(盒)，金士顿4GBDDR3800(2条组双通道)
外存容量、联机或脱机、媒体及其存储格式，设备的型号及数量：硬盘：WD1TB7200转16MB(串口/YS)
输入及输出设备的型号和数量，联机或脱机：键盘，鼠标，显示器各一个。宿舍管理员仅需提供普通配置的办公电脑即可。windows操作系统，IE6以上浏览器，flashplayer10以上。
2.3基本设计概念和处理流程

2.4结构
（1）用户帐号模块

用户帐号模块包括：用户设置，退出系统二个部分。
1.用户设置：实现系统管理人员、普通人员登录和密码修改。
2.退出系统：实现正常退出宿舍管理系统。

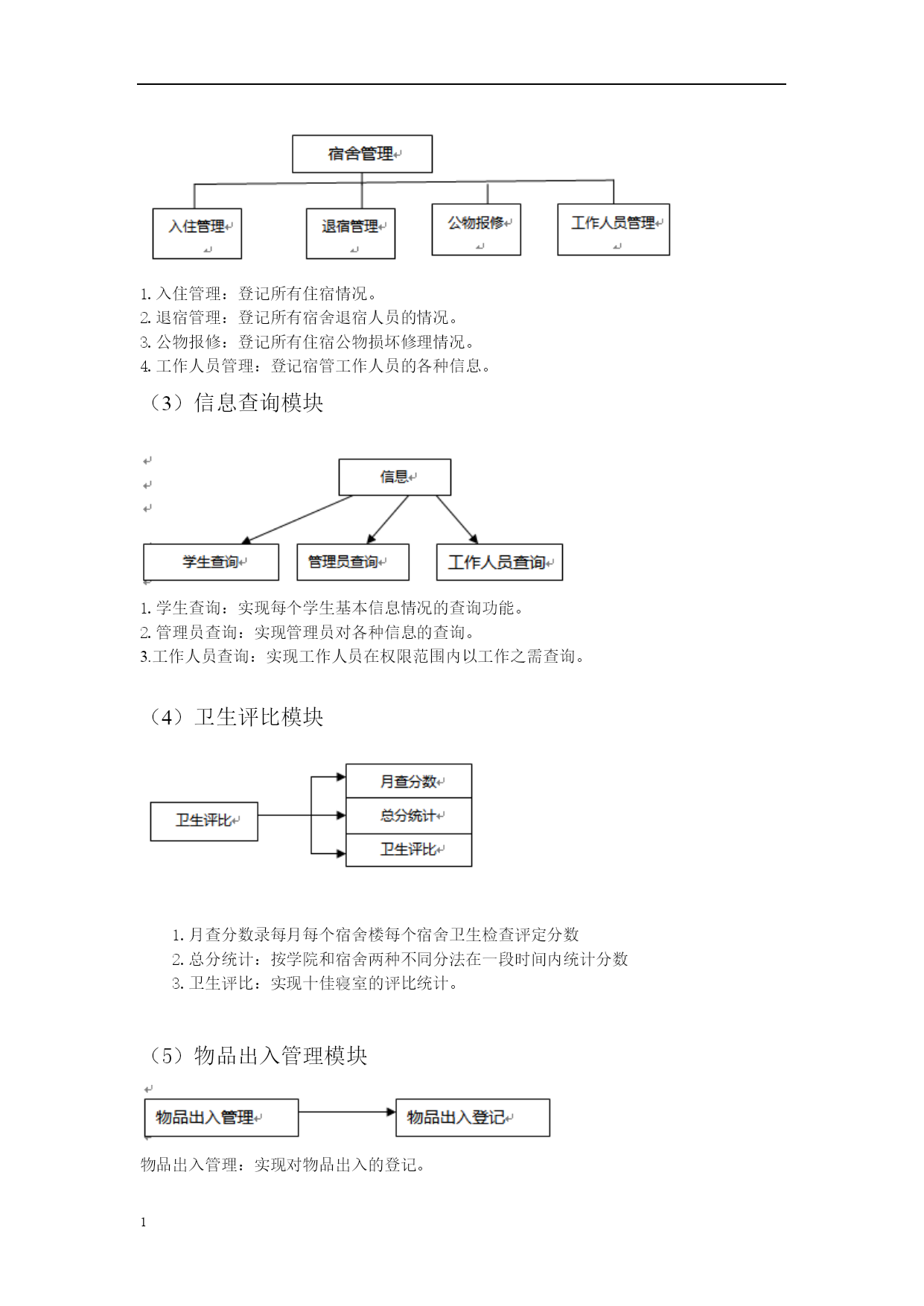

（2）宿舍管理

1.入住管理：登记所有住宿情况。
2.退宿管理：登记所有宿舍退宿人员的情况。
3.公物报修：登记所有住宿公物损坏修理情况。
4.工作人员管理：登记宿管工作人员的各种信息。
（3）信息查询模块

1.学生查询：实现每个学生基本信息情况的查询功能。
2.管理员查询：实现管理员对各种信息的查询。
3.工作人员查询：实现工作人员在权限范围内以工作之需查询。

（4）卫生评比模块

1.月查分数录每月每个宿舍楼每个宿舍卫生检查评定分数
2.总分统计：按学院和宿舍两种不同分法在一段时间内统计分数
3.卫生评比：实现十佳寝室的评比统计。

（5）物品出入管理模块

物品出入管理：实现对物品出入的登记。

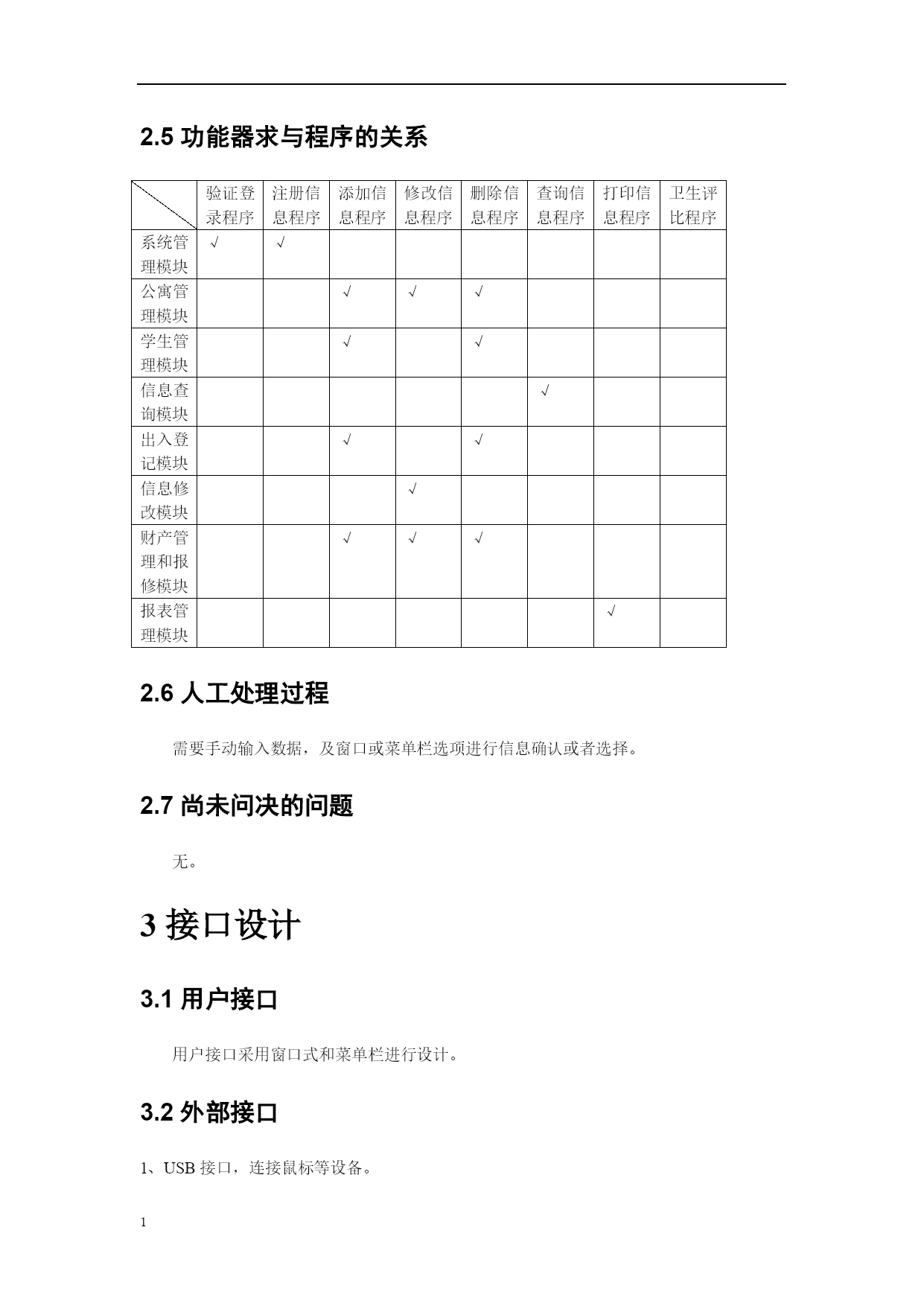

2.5功能器求与程序的关系
验证登录程序注册信息程序添加信息程序修改信息程序删除信息程序查询信息程序打印信息程序卫生评比程序系统管理模块√√公寓管理模块√√√学生管理模块√√信息查询模块√出入登记模块√√信息修改模块√财产管理和报修模块√√√报表管理模块√2.6人工处理过程
需要手动输入数据，及窗口或菜单栏选项进行信息确认或者选择。
2.7尚未问决的问题
无。
3接口设计
3.1用户接口
用户接口采用窗口式和菜单栏进行设计。
3.2外部接口
1、USB接口，连接鼠标等设备。
2、DVI接口，DVI(DigitalVisualInterface，数字视频接口)，它是D-SUB接口的继承者，用来传输数字信号。
3、SCSI接口，SCSI(SmallComputerSystemInterface，支持包括磁盘驱动器、磁带机、光驱、扫描仪在内的多种设备。
3.3内部接口
通过面向对象语言设计类，在public类中实现调用；类间实现严格封装。
4运行设计
4.1运行模块组合
本程序主要是以一个窗口为模块，一般一个窗口完成一个特定的功能，主窗口通过打开另一个子窗口来实现个模块之间不同功能的连接和组合。各模块之间相对独立，程序的可移植性好。各模块之间主要以传递数据项的引用来实现模块之间的合作和数据共享。
4.2运
