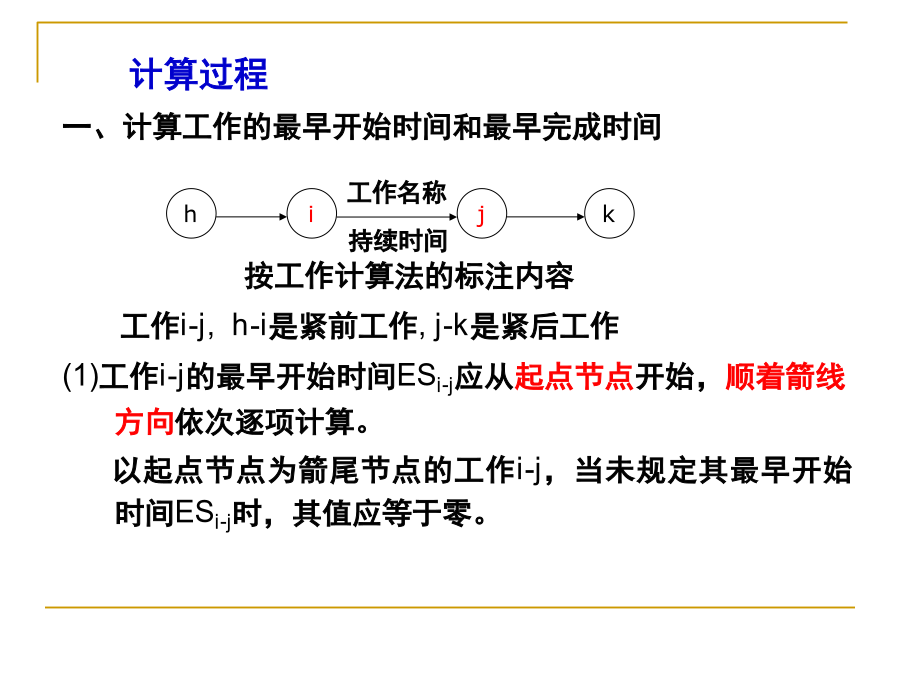

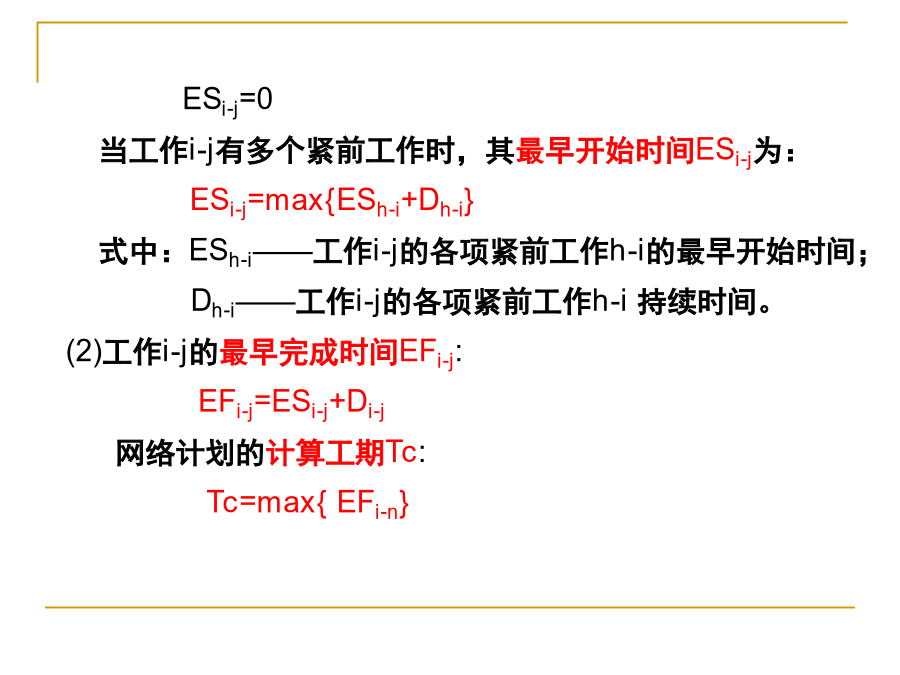

双代号网络图按工作计算法计算示例问题：ESi-j=0
当工作i-j有多个紧前工作时，其最早开始时间ESi-j为：
ESi-j=max{ESh-i+Dh-i}
式中：ESh-i——工作i-j的各项紧前工作h-i的最早开始时间；
Dh-i——工作i-j的各项紧前工作h-i持续时间。
(2)工作i-j的最早完成时间EFi-j:
EFi-j=ESi-j+Di-j
网络计划的计算工期Tc:
Tc=max{EFi-n}

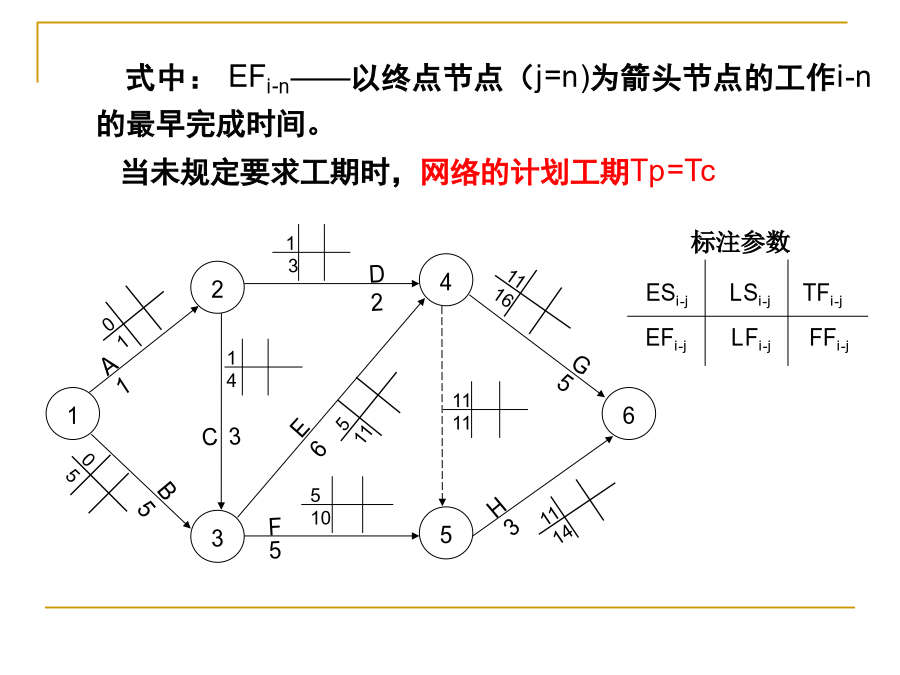

式中：EFi-n——以终点节点（j=n)为箭头节点的工作i-n的最早完成时间。
当未规定要求工期时，网络的计划工期Tp=Tc

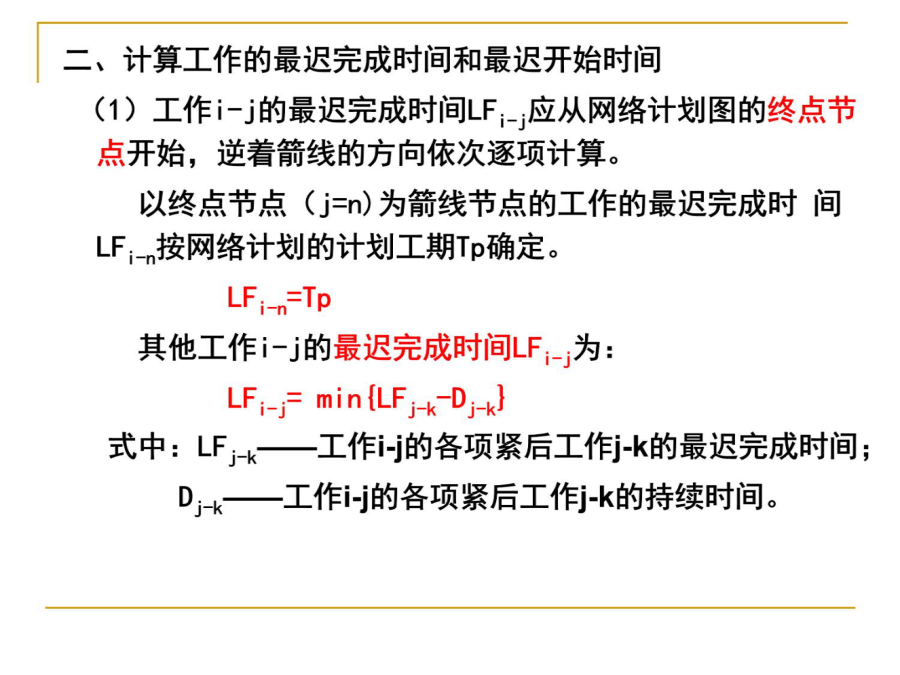

	(2)工作i-j的最迟开始时间：
LSi-j=LFi-j-Di-j

三、计算工作的总时差和自由时差
(1)计算工作i-j的总时差
			TFi-j=LSi-j-ESi-j
		或	TFi-j=LFi-j-EFi-j

(2)计算工作i-j的自由时差
			FFi-j=ESj-k-ESi-j-Di-j
或	FFi-j=ESj-k-EFi-j

式中：ESj-k——工作i-j的紧后工作j-k的最早开始时间。以终点节点（j=n)为箭头节点的工作，其自由时差FFi-j应按网络计划的计划工期Tp确定，即：
FFi-n=Tp-EFi-n

四、关键工作和关键线路的确定
		因此本例中，工作B、E和G为关键工作，由
工作B、E和G组成的线路为关键线路。
