VoLTE原理及关键技术-V5.1.1复习课程.ppt

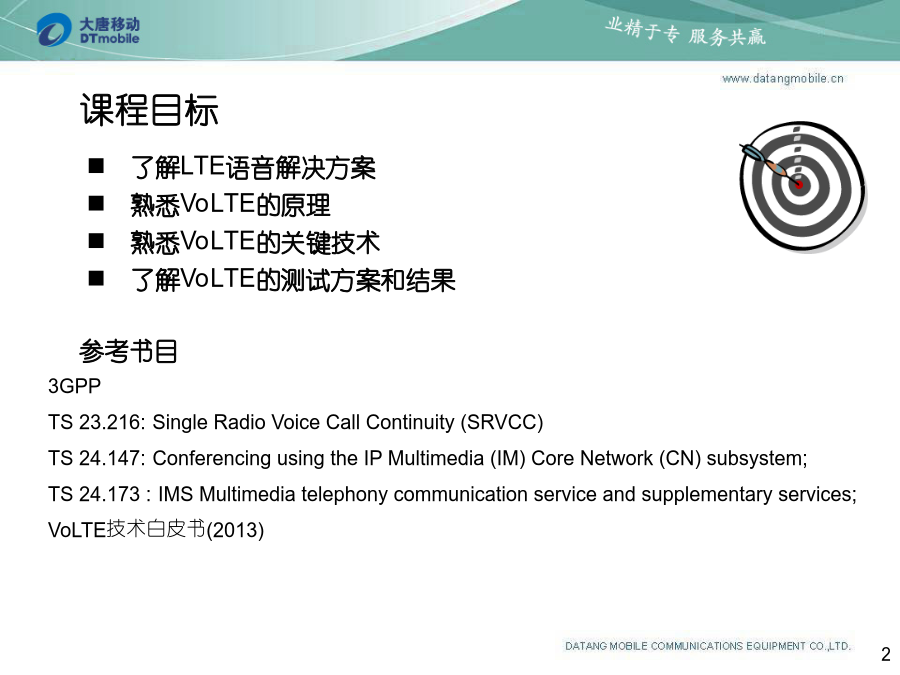

VoLTE原理及关键技术了解LTE语音解决方案
熟悉VoLTE的原理
熟悉VoLTE的关键技术

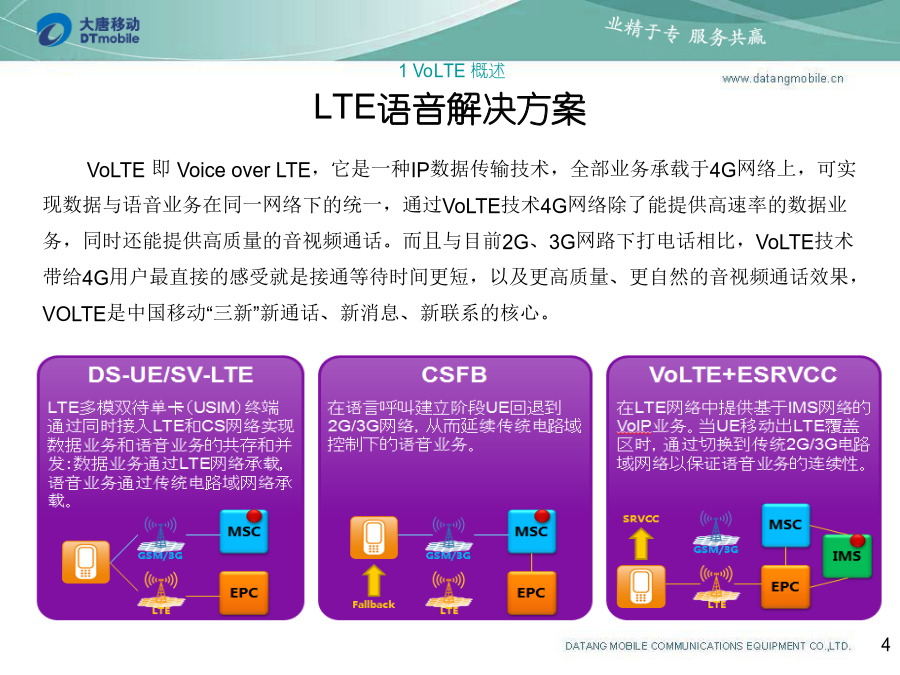

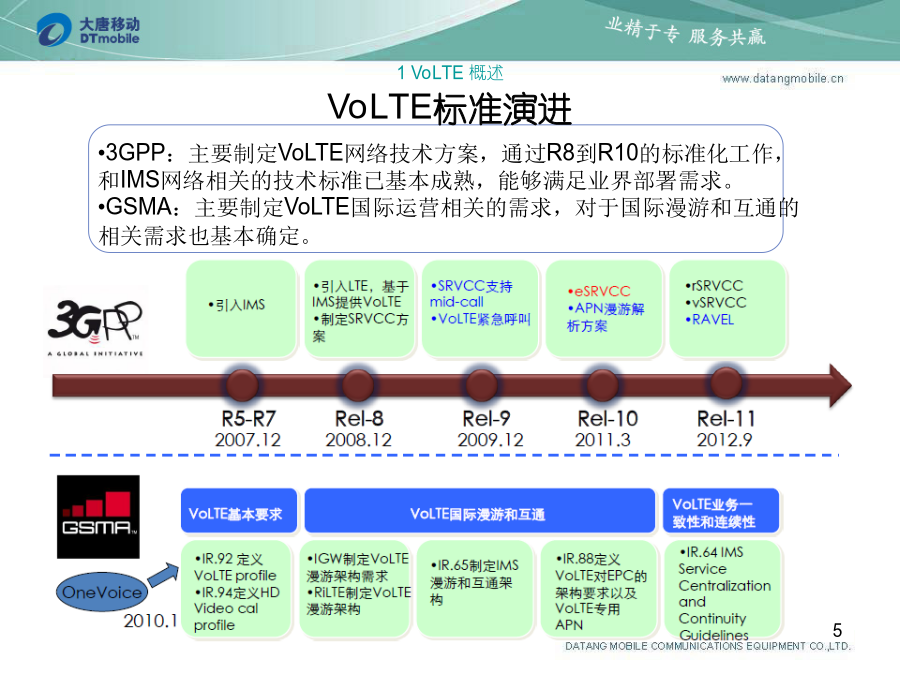

了解VoLTE的测试方案和结果LTE语音解决方案VoLTE业务特性1VoLTE概述
VoLTE原理及关键技术IMS系统架构主要网元及功能主要网元及功能主要网元及功能主要网元及功能IMS系统架构IMS系统架构IMS系统架构2VoLTE原理
SIP信令SIP信令SIP信令SIP信令SIP信令侧注册流程注册过程中各主要网元的功能见下表空口信令侧注册流程注销流程和注册流程一样，唯一的区别就是用户发起的Register消息中的Expires头域或参数的值是否为0。如果为0表示注销，否则就是注册或重注册。SIP信令侧呼建流程SIP信令侧呼建流程-空口侧呼建流程2VoLTE原理
2VoLTE原理
2VoLTE原理
2VoLTE原理
2VoLTE原理
域选择TADS原则SRVCC（SingleRadioVoiceCallContinuity）：主要解决当单射频UE在LTE网络和2G/3G网络之间移动时，如何保持语音业务连续性的问题，也就是单射频UE在IMS控制的VoIP语音和CS语音之间无缝切换。
考虑到网络运营及用户的体验，SR-VCC应遵循以下基本原则：
(1)业务中断时间不超过300ms
(2)应能够与DR-VCC方案完全兼容
(3)尽量避免升级或修改传统的2G/3G网络

2VoLTE原理
SRVCC流程及性能2VoLTE原理
SRVCC流程（fromE-UTRANtoGERANwithoutDTMsupport）移动规范要求与版本支持情况SRVCC相关参数配置rSRVCCAMR-WBAMR-WBAMR-WBAMR-WBH.264VoLTE原理及关键技术VoLTE关键技术QoS保障VOLTE采用双APN（数据APN+语音APN）：语音APN的默认承载qci=5，数据APN的默认承载qci=9.LTE附着-2个APN建立2个默认承载的建立对比半持续调度根据VOIP业务模型的频域（PRB）和时域（周期）参数，配置SPS调度资源。
LTE系统中上下行控制区域CCE个数受限于系统带宽，SPS调度时不需要每个TTI都发送PDCCH，减少了对CCE的占用。减少了控制信道的资源开销，提高了系统用户的容量。信令开销资源最低可仅为业务的1.3%。根据160ms时间窗内收到的数据包数，控制静默态和激活态之间的转换。
如果在160ms内收到3个或者以上（数量可以配置）VOIP语音包，认为VOIP进入激活期
如果在160ms内收到语音包不超过2个（数量可以配置），认为VOIP进入静默期。

eNB通过以SPS-C-RNTI掩码的PDCCH指示UE进行上行/下行半静态调度资源的释放，并对PDCCH的格式做出了相应的规定。释放成功后UE需向eNB进行ACK/NACK的反馈。
下行采用显式方式激活和去激活
上行采用显式方式激活，采用显式或者隐式的方式去激活

显式：通过PDCCH的DCI控制。
隐式：RRC中定义了信令参数implicitReleaseAfter，UE没有收到eNodeB的释放指令，但在定义的implicitReleaseAfter的SPS传输上，UE没有任何数据发送。那么UE会自动停止SPS的传输，释放SPS资源。
半持续调度减少报头开销
语音包头开销：RTP开销占12Byte，UDP头开销占8Byte，IP层的IP头开销占20Byte（IPv4）/40Byte（IPv6）。
ROHC头压缩后IP+UDP+RTP头开销4Byte左右。
以12.2k语音为例，头压缩前60+32=92字节，压缩后4+32=36字节，压缩率为60%。头压缩算法提高了空口资源的利用率在某些小区边缘，覆盖受限的情况下，UE由于受到发射功率的限制，在1ms内，可能无法满足数据发送的BLER要求，大量重传会导致时延，使得语音用户体验感知变差。
UE在连续多个TTI（协议规定为4个）上传输固定数目的数据，不需要等待HARQ进程。从而降低了分片带来的系统头开销和丢包出错的概率。对于上行的连续TTI进行绑定，分配给同一UE，这些上行的TTI中，发送的是相同内容的不同RV版本。
TDDconfiguration0/1/6，才支持TTIbundling。对于其它4种TDDconfiguration，由于一个系统帧内的上行子帧数小于4个，所以不支持TTIbundling
使用8天线可以有效提升上行性能，正常按照数据业务做的网络规划可以满足VoLTE的要求，因此基本不需要开启TTIbundling。主要应用于FDD2天线。考虑重传情况下，TDD增益仅为2dB，性能增益有限，但控制信令节省开销。
TDD下，不能和SPS同时开启，根据上行信道质量自适应。VoLTE原理及关键技术测试方法4VoLTE测
