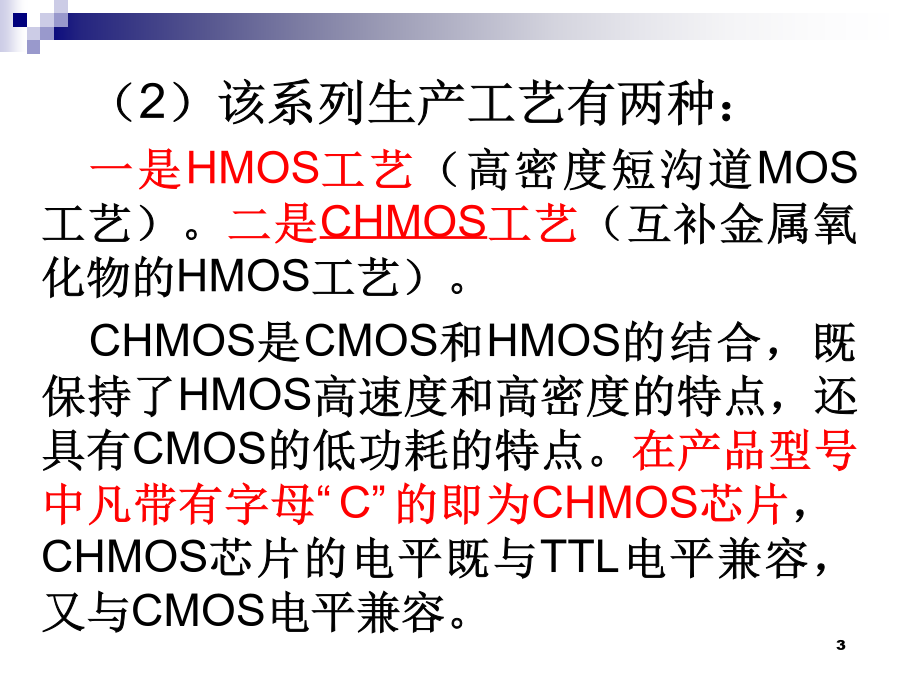

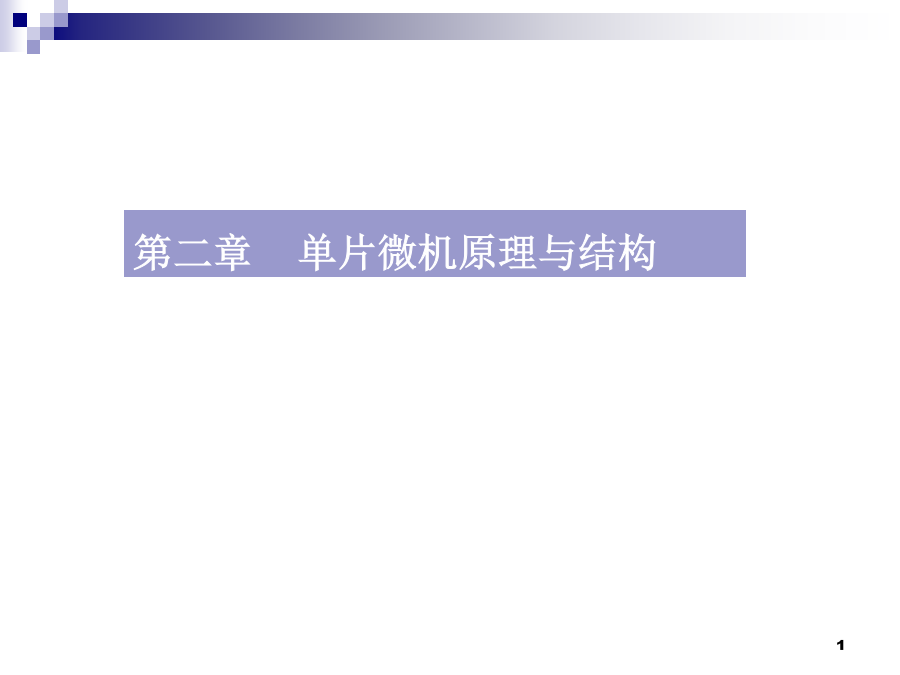

第二章单片微机原理与结构2.180C51系列概述（2）该系列生产工艺有两种：
一是HMOS工艺（高密度短沟道MOS工艺）。二是CHMOS工艺（互补金属氧化物的HMOS工艺）。

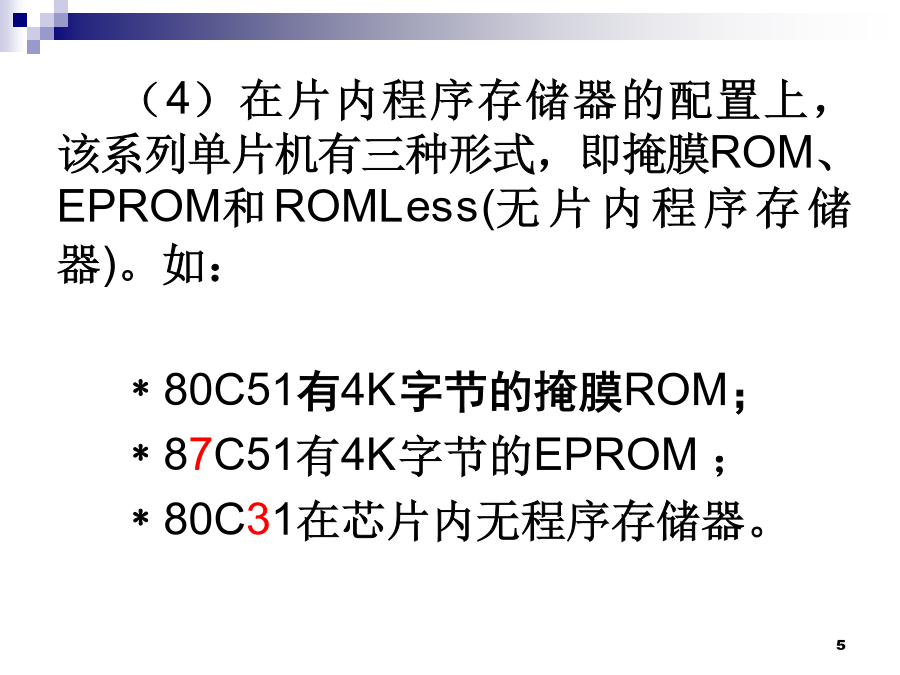

CHMOS是CMOS和HMOS的结合，既保持了HMOS高速度和高密度的特点，还具有CMOS的低功耗的特点。在产品型号中凡带有字母“C”的即为CHMOS芯片，CHMOS芯片的电平既与TTL电平兼容，又与CMOS电平兼容。（4）在片内程序存储器的配置上，该系列单片机有三种形式，即掩膜ROM、EPROM和ROMLess(无片内程序存储器)。如：

﹡80C51有4K字节的掩膜ROM；
﹡87C51有4K字节的EPROM；
﹡80C31在芯片内无程序存储器。2.1.280C51系列

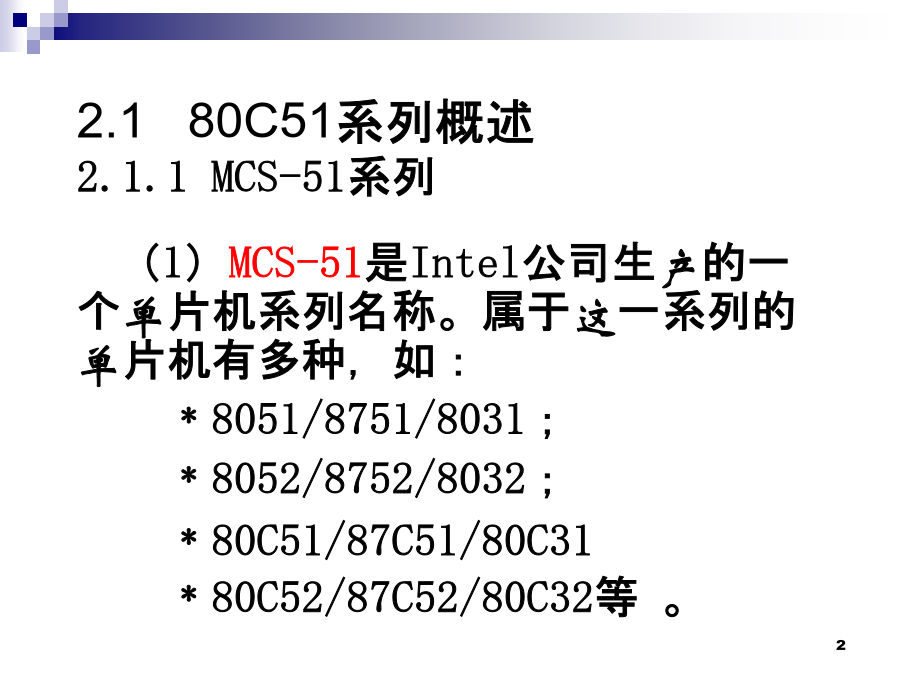

80C51是MCS-51系列单片机中CHMOS工艺的一个典型品种；其它厂商以8051为基核开发出的CMOS工艺单片机产品统称为80C51系列。当前常用的80C51系列单片机主要产品有：
﹡Intel的：80C31、80C51、87C51，80C32、80C52、87C52等；
﹡ATMEL的：89C51、89C52、89C2051等；
﹡Philips、华邦、Dallas、Siemens(Infineon)等公司的许多产品。2.280C51的基本结构与应用模式82.2.280C51的应用模式
一、总线型单片机应用模式
总线型应用的“三总线”模式非总线型应用的“多I/O”模式二、非总线型单片机应用模式

非总线型单片机已经将用于外部总线扩展用的I/O口线和控制功能线去掉，从而使单片机的引脚数减少、体积减小。对于不需进行并行外围扩展，装置的体积要求苛刻且程序量不大的系统极其适合。非总线型单片机典型产品如：
AT89C2051/AT89C4051。

2.2.380C51典型产品资源配置与引脚由表可见：

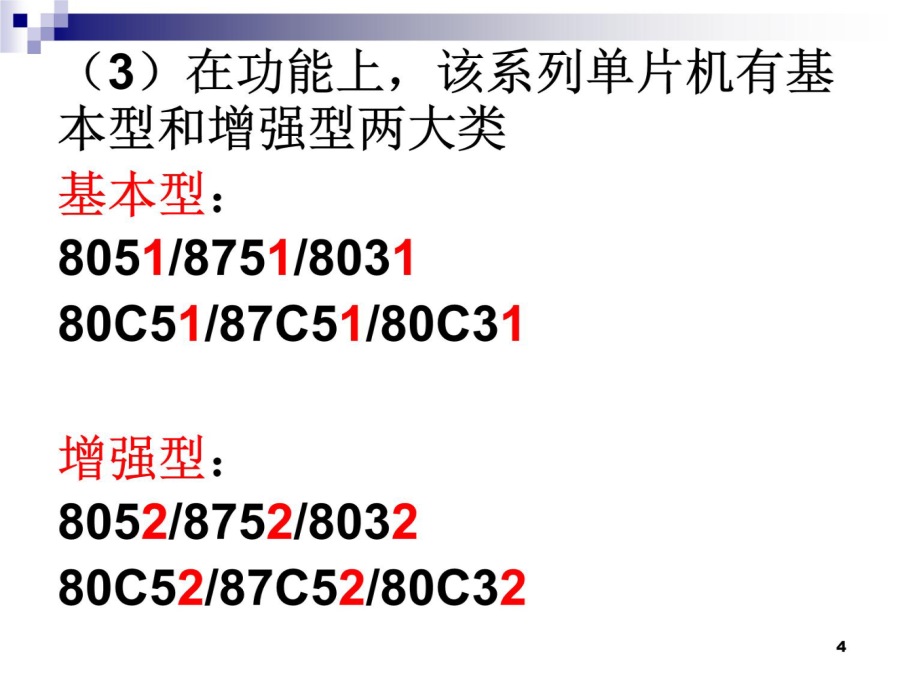

（1）增强型与基本型在以下几点不同：
﹡片内ROM字节数：从4K增加到8K；
﹡片内RAM字节数：从128增加到256；
﹡定时/计数器从2个增加到3个；
﹡中断源由5个增加到6个。（2）片内ROM的配置形式：
﹡无ROM（即ROMLess）型，应用时要在片外扩展程序存储器；
﹡掩膜ROM（即MaskROM）型，用户程序由芯片生产厂写入；
﹡EPROM型，用户程序通过写入装置写入，通过紫外线照射擦除；
﹡FlashROM型，用户程序可以电写入或擦除（当前常用方式）。
还有OTPROM型（一次性编程写入ROM）产品，具有较高的环境适应性和可靠性。2.2.3.280C51的引脚封装2.2.3.380C51的内部结构8051的内部结构

二、80C51的片内存储器

在物理上设计成程序存储器和数据存储器两个独立的空间（称为哈佛结构）：

内部ROM容量4K字节
范围是：0000H~0FFFH

内部RAM容量128字节
范围是：00H~7FH
三、80C51的I/O口及功能单元

四个8位的并行口，即P0~P3。它们均为双向口，既可作为输入，又可作为输出。每个口各有8条I/O线。
有一个全双工的串行口（利用P3口的两个引脚P3.0和P3.1）；
有2个16位的定时/计数器；
有1套完善的中断系统。
四、80C51的特殊功能寄存器（SFR）
内部有SP，DPTR（可分成DPH、DPL两个8位寄存器），PCON，…，IE，IP等21个特殊功能寄存器单元，它们同内部RAM的128个字节统一编址，地址范围是80H~FFH。这些SFR只用到了80H~FFH中的21个字节单元，且这些单元是离散分布的。
增强型单片机的SFR有26个字节单元，所增加的5个单元均与定时/计数器2相关。2.2.3.5MCS-51系列引脚及功能振荡器及时钟电路①RST／VPD(9脚)：
1.接复位电路可实现复位；
2.接+5V备用电源,当断电时RAM中数据不丢失。
②ALE/PROG(30脚)：
1、访问片外存储器时，ALE输出作低位地址锁存允许控制；
2、对875l片内EPROM编程(固化时)，此脚用于输入编程脉冲(PROG)。
③PSEN（29脚)：
访问片外程序存储器时，此脚输出负脉冲作为读选通信号。④EA/VPP(31脚)：4、输入/输出口引脚805l共四个8位I/O口，占32个引脚。

P0口(P0.0～P0.7)占39～32脚
Pl口(P1.0～P1.7)占1～8脚；
P2口(P2.0～P2.7)占2l～28脚;
P3口(P3.0～P3.7)占10～17脚。2.2.480C51的时钟与时序二、80C51的时钟信号2.2.580C51单片机的复位二、单片机复位后的状态2.380C51的存储器组织2.3.1存储器的结构8051单片微机存储器采用哈佛结构，分四个物理空间805l单片机内有4KBROM(803
