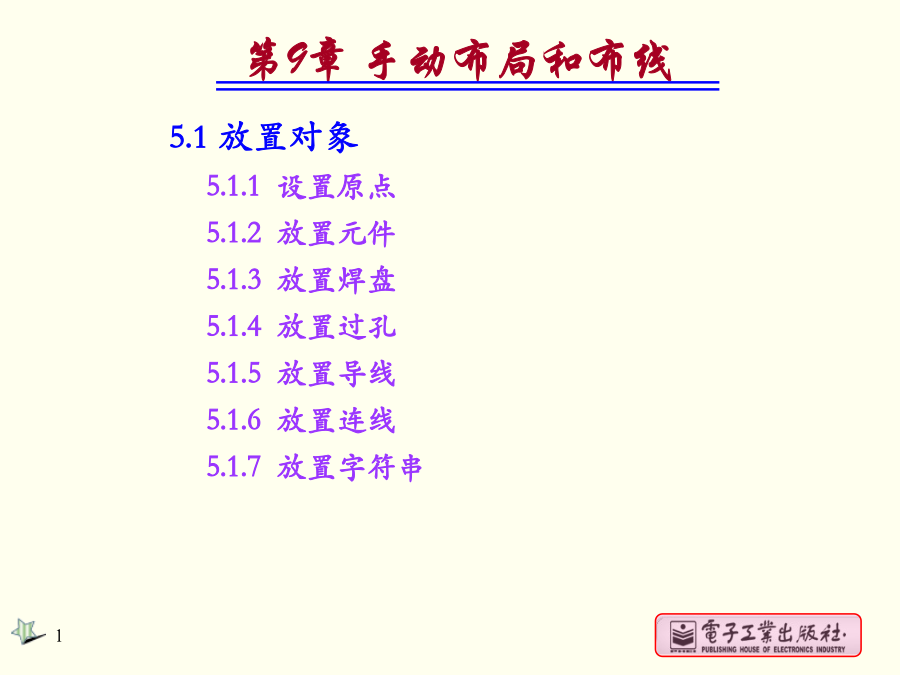

5.1放置对象
5.1.1设置原点
5.1.2放置元件
5.1.3放置焊盘
5.1.4放置过孔
5.1.5放置导线
5.1.6放置连线
5.1.7放置字符串

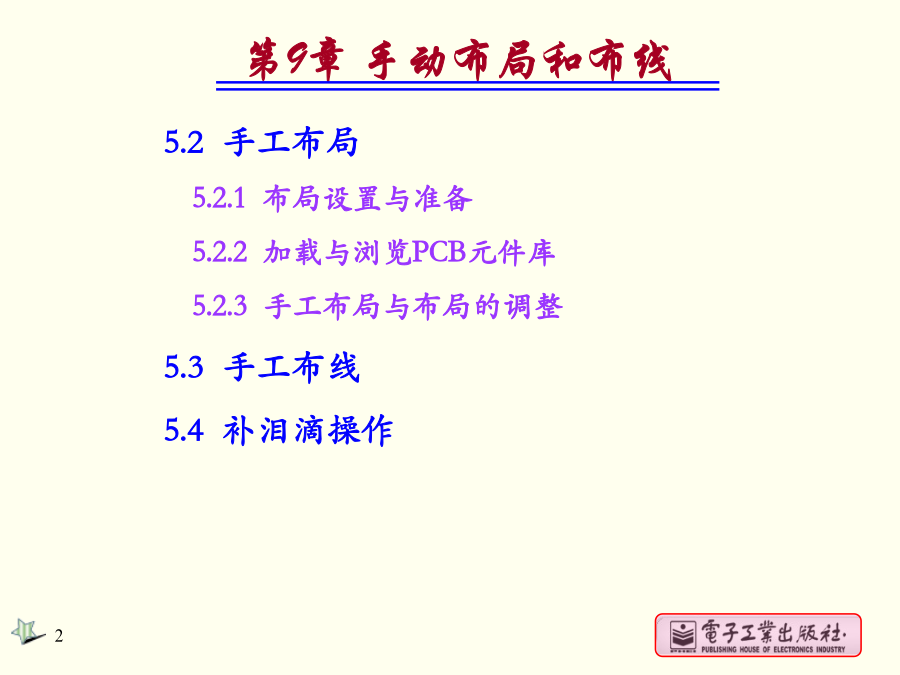

5.2手工布局
5.2.1布局设置与准备
5.2.2加载与浏览PCB元件库
5.2.3手工布局与布局的调整
5.3手工布线
5.4补泪滴操作

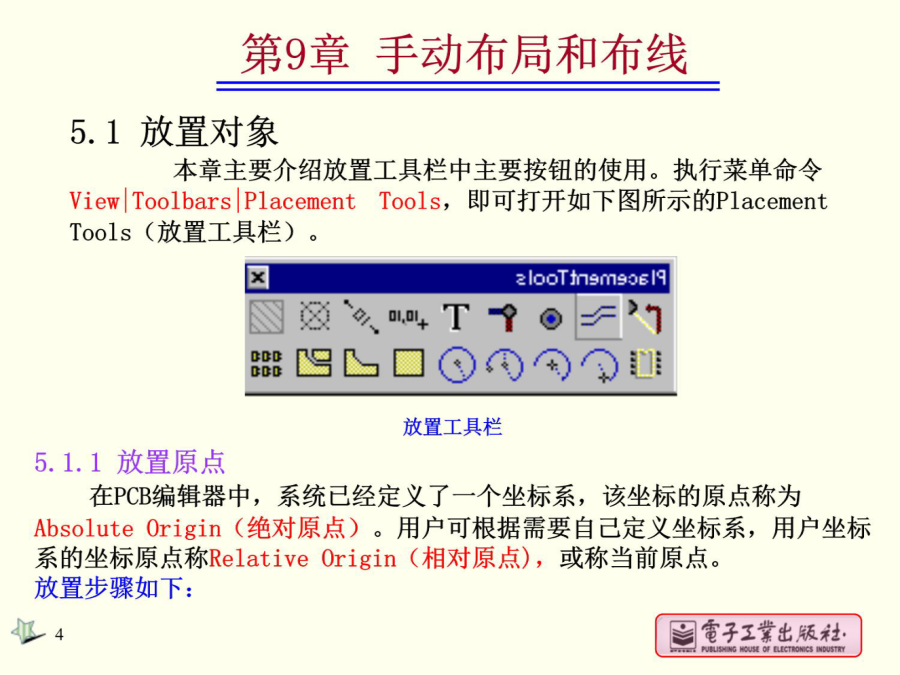

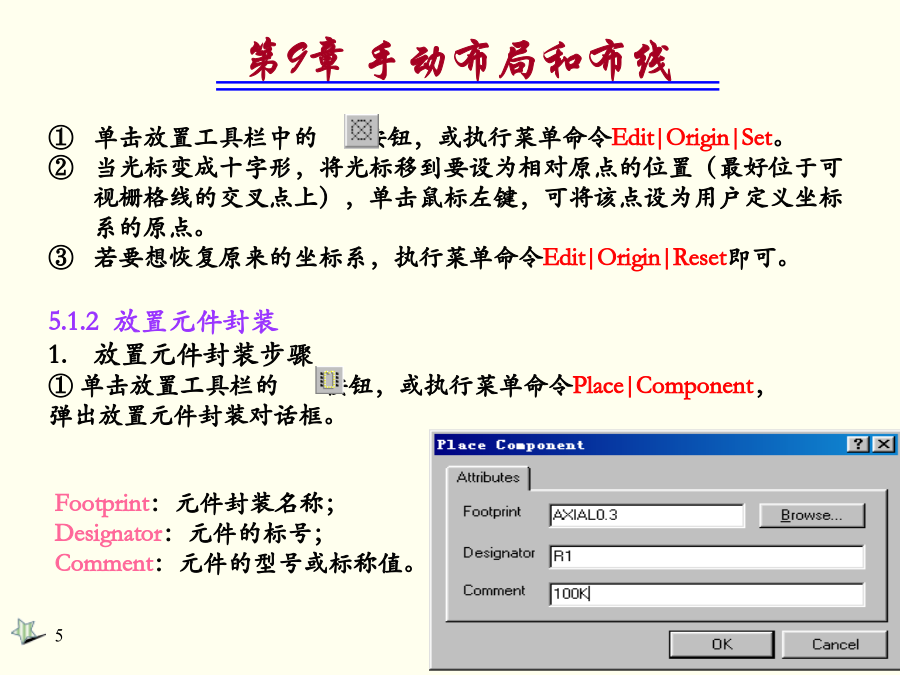

单击放置工具栏中的按钮，或执行菜单命令Edit|Origin|Set。
当光标变成十字形，将光标移到要设为相对原点的位置（最好位于可视栅格线的交叉点上），单击鼠标左键，可将该点设为用户定义坐标系的原点。
若要想恢复原来的坐标系，执行菜单命令Edit|Origin|Reset即可。③设置完毕后单击OK按钮，光标变成十字形，并在光标上连接了所选的元件。移动光标到放置元件的位置，可用空格键旋转元件的方向，最后单击鼠标左键确定。
④系统再次弹出放置元件的对话框，可继续放置元件封装。单击Cancel按钮，结束命令状态。元件属性的设置对话框5.1.3放置焊盘
1．放置焊盘的步骤
①单击放置工具栏中的按钮，或执行菜单命令Place|Pad。
②光标变为十字形，光标中心带一个焊盘。将光标移到放置焊盘的位置，单击鼠标左键，便放置了一个焊盘。注意，焊盘中心有序号。
③这时，光标仍处于命令状态，可继续放置焊盘。单击鼠标右键或双击鼠标左键，都可结束命令状态。焊盘属性对话框Designator：设定焊盘的序号，从0开始。
HoleSize：设定焊盘的通孔直径。
Layer：设定焊盘的所在层，通常在MultiLayer（多层）。
Rotation：设定焊盘旋转角度。
X-Location、Y-Location：设定焊盘的X和Y方向的坐标值
Locked：此项有效，焊盘被锁定。
Selection：此项有效，焊盘处于选取状态。
Testpoint：将该焊盘设置为测试点。有两个选项，即Top和Bottom设为测试点后，在焊盘上会显示Top或BottomTest-Point文本，且Locked属性同时被选取，使之被锁定。
UsePadStack复选框：设定使用或不使用焊盘栈。5.1.4放置过孔
1．放置过孔的步骤
①单击放置工具栏的按钮，或执行菜单命令Place|Via。
②光标变成十字形，将光标移到放置过孔的位置，单击鼠标左键，放置一个过孔。
③将光标移到新位置，可继续放置其它过孔。
④单击鼠标右键，光标变成箭头形状，退出命令状态。5.1.5放置导线
放置导线的操作步骤
单击放置工具栏中的按钮，其余步骤同原理图中的导线绘制。导线放置完毕后，用鼠标左键双击该导线，弹出导线属性对话框，如右图所示。5.1.6放置连线
连线一般是在非电气层上绘制电路板的边界、元件边界、禁止布线边界等，它不能连接到网络上，绘制时不遵循布线规则。而导线是在电气层上元件的焊盘之间构成电气连接关系的连线，它能够连接到网络上。手工布线时，放置导线和放置连线一般不加以区分。2．字符串属性设置
在右图中可进行字符串的属性设置。5.2手工布局
以制作一个简单电路的单面印刷电路板为例。5.2.1布局设置与绘图准备

1.设置当前原点
根据前述所讲方法设置当前原点。
2.确定电路板层数目
单层电路板需要以下层：
顶层：仅放置元件。
底层：进行布线和焊接。
机械层：绘制电路板的边框（物理边界）。
顶层丝印层：显示元件的轮廓和标注字符。
多层：用于显示焊盘。3.确定电路板尺寸大小
本例中定义该板为长方形，X方向长2360mil，Y方向高2560mil。具体操作步骤如下：
选择当前工作层为机械层：用鼠标单击前图中工作层标签的Mechanical4，则当前工作层变为机械层。
设置当前原点。
执行菜单命令Place|Line，或单击放置工具栏的放置按钮，按照四个端点的坐标：(0，0)、(2360，0)、(2360，2560)和(0，2560)绘制电路板的物理边界。加载元件库的方法：
①在PCB管理器中，单击BrowsePCB选项卡，在Browse下拉列表框中，选择Libraries（元件封装库），单击框中的Add/Remove按钮。
②在弹出的PCBLibraries对话框中(右图)，根据元件库的路径选择所需元件库文件。③移除PCB元件库的操作：
在右图所示的SelectedFiles框中，选取要移除的PCB元件库文件，单击Remove按钮。
④浏览PCB元件库的操作：
单击右图中的Browse按钮。5.2.3手工布局与布局的调整
1．根据并联型稳压电源电路图放置元件

所需元件如下表所示：放置元件后，根据需要再放置两个用于引入交流电输入焊盘，并标注为~15V；放置两个用于直流电输出焊盘，并分别标注为“—”和“+”。

2.布局的调整
调整布局后的电路板图如右所示。5.3手工布线

1．布线的一般原则
