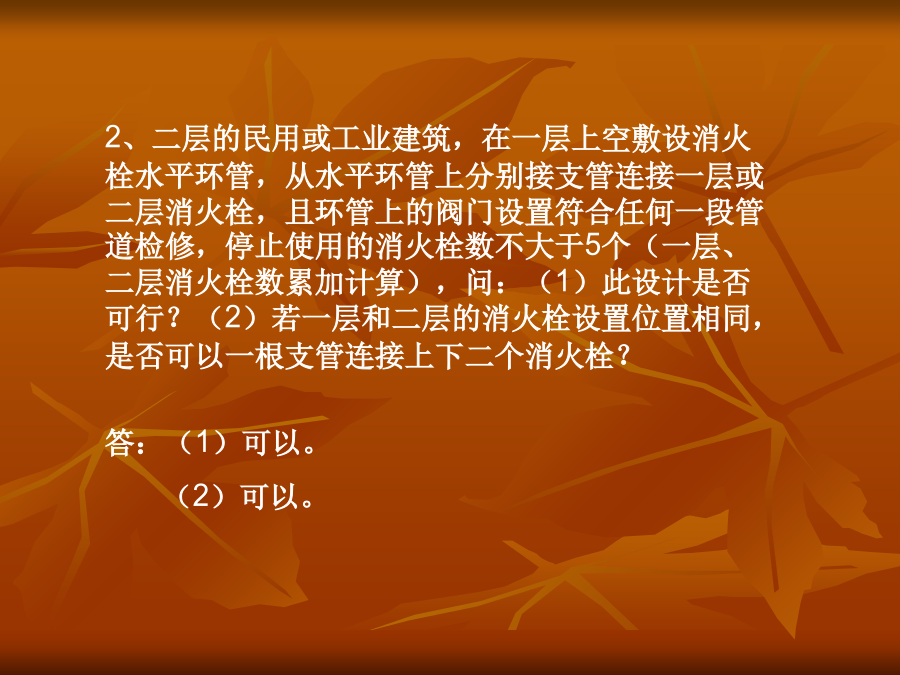

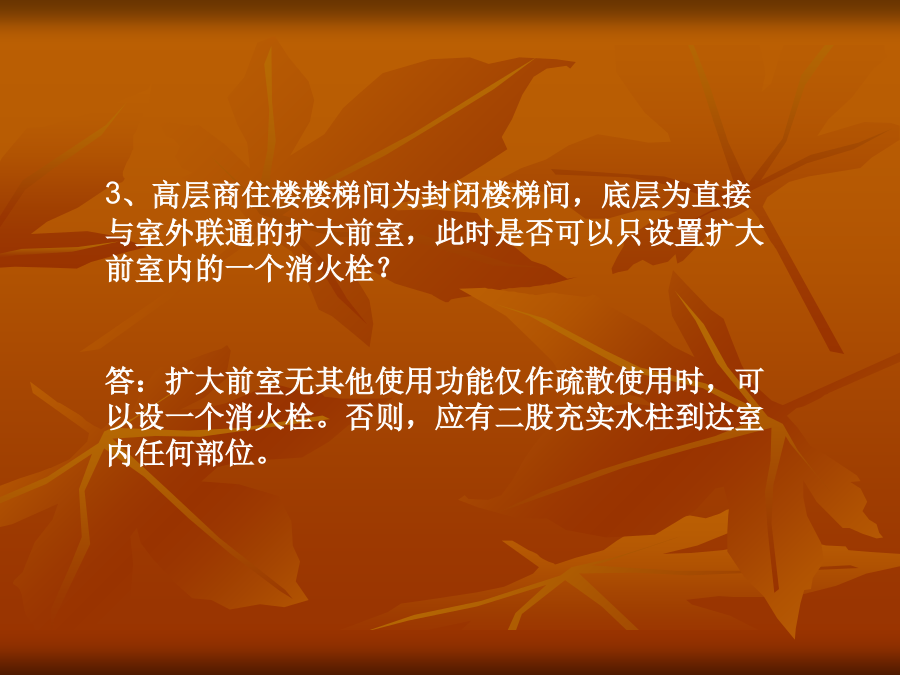

2011年江苏省建设工程施工图审查技术问答及相关专题资料第一章消火栓系统2、二层的民用或工业建筑，在一层上空敷设消火栓水平环管，从水平环管上分别接支管连接一层或二层消火栓，且环管上的阀门设置符合任何一段管道检修，停止使用的消火栓数不大于5个（一层、二层消火栓数累加计算），问：（1）此设计是否可行？（2）若一层和二层的消火栓设置位置相同，是否可以一根支管连接上下二个消火栓？3、高层商住楼楼梯间为封闭楼梯间，底层为直接与室外联通的扩大前室，此时是否可以只设置扩大前室内的一个消火栓？5、江苏省2010年《建设工程消防设计技术问题研讨纪要》中明确：单位组合式或塔式宿舍、公寓，当每层（每个单元）建筑面积不超过500m2且人数不超过50人时，可设一部疏散楼梯（楼梯形式就、可按高层建筑执行）。消火栓和自动喷水的设计是否也可按高层住宅建筑进行消防给水设计？6、《汽车规》GB50067-97全本无黑体字，也无强制性条文条款号说明，而《工程建设强制性条文》（2009版）中将GB50067-97中第7.1.5、7.1.8、7.1.12、7.2.1列为强制性条文，如何掌握。7、《建规》GB50016-2006第8.4.2条1款，室内消火栓超过10个切室外消防用水量大于15L/s时，其消防给水管道应连成环状。问：（1）是要求室内独立成环还是可以与室外管道合成环状。（2）某建筑一层，南北向各6个消火栓，分别从室外管道接入，是否可行。8、一个工业厂区，市政水源仅一根，水压水量都不能保证厂区室内外消防用水水量要求。现设计消防水泵房、消防水池1座，有效容积满足室内外消防水量要求，设计2台消防水泵，其性能可以满足室内、室外消防水压，水量要求，采用一套室内外消火栓合用的给水管网，问：（1）该系统与市政给水管网出用倒流防止器相连，是否可行？（2）如果该消防管网上有一套增压稳压设备（消防泵房内设消防泵，一用一备，有备用电源）能满足消防水压要求，该系统是否属于常高压给水系统？9、《省水规》DGJ32/J92第4.0.1条第3款:耐火等级为一、二级且停车数超过5辆的汽车库，需设室内消火栓，问：（1）停车数如何计算？（2）某6层住宅，一层设汽车库，并用防护墙分隔为8个隔间，每个隔间设一个停车位，该汽车库是否要设室内消火栓？10、大型多层丙类工业厂房（四~五层）多栋连在一起，室内消火栓消防立管多达几十根，室内各根消防立管上。下端均设有阀门控制，其环状上下横管上阀门如何布置？很观赏多少根立管中间设1个检修阀门方能满足GB50016-2006第8.4.2条8款要求？11、小区或厂区多栋建筑的消防系统（室内消火栓和自动喷淋系统）采用集中消防泵房加压供水，问：（1）消防用水量如何确定？（2）各单体建筑消防给排水图中（含设计总说明）是否要明确水泵相关参数。（3）消防水泵接合器的设置要求？（4）消防水泵接合器是否要与室外消火栓一一对应设置?答：（1）当同一时间内只考虑一次火灾时，按消防用水量最大的一栋建筑的消防用水量作为系统消防用水量。
厂区的室内消火栓和自动喷淋灭火系统可以合用消防泵和室外消防管网，在报警阀前分开管网；
民用建筑小区的室内消火栓和自动喷淋灭火系统不应合用消防泵和室外消防管网。
（2）各单体建筑消防给排水图中（含设计总说明）要明确个消防泵的参数及引入管的水压。
（3）相邻建筑消防的消防水泵接合器可以合用，但距每栋建筑120m范围内的水泵接合器数量宜满足各系统的用水量要求。
（4）消防水泵接合器与室外消火栓不要求一一对应，但消防水泵接合器的15~40m范围内应有室外消火栓或消防水池取水口。12、当室外消火栓需要由消防水池、室外消火栓泵提供供水时，问：（1）室外消火栓系统采用稳高压供水是否可行？（2）如不设稳压装置，仅设室外消火栓泵，室外消火栓怎么保持压力？13、《高规》第7.4.6.7条“临时高压给水系统的每个消火栓处应设直接启动消防水泵的按钮，并应有保护按钮的设施”，请问：在设计文件（设计说明）中，是否一定要有文字表述？如无表述，可以判定起违反强制性条文？14、《高规》GB50016-2006第8.2.2条表2下注1“成组布置的建筑物应按消防用水量较大的相邻两座计算室外消火栓用水量”成组布置的含义如何判辨？现有7栋丙类四~五层丙类厂房，各单体厂房防火间距不满足要求，该部分建筑是按单体体量>50000m3，室外消防用水量40L/s计，还是按成组布置2座相邻最大体积建筑室外消火栓用水量之和计算？答：“按成组布置”的概念见《建规》GB50016-2006第3.4.8条或5.2.3条的规定。
如果对照建筑单体和总图符合“成组布置”条件，则按成组布置两座相邻最大体量之和计算室外消火栓用水量。
上述7栋丙类四~五层丙类厂房个单体厂房面积和布置等情况若均不满足“成组布置”中的规定，则是
