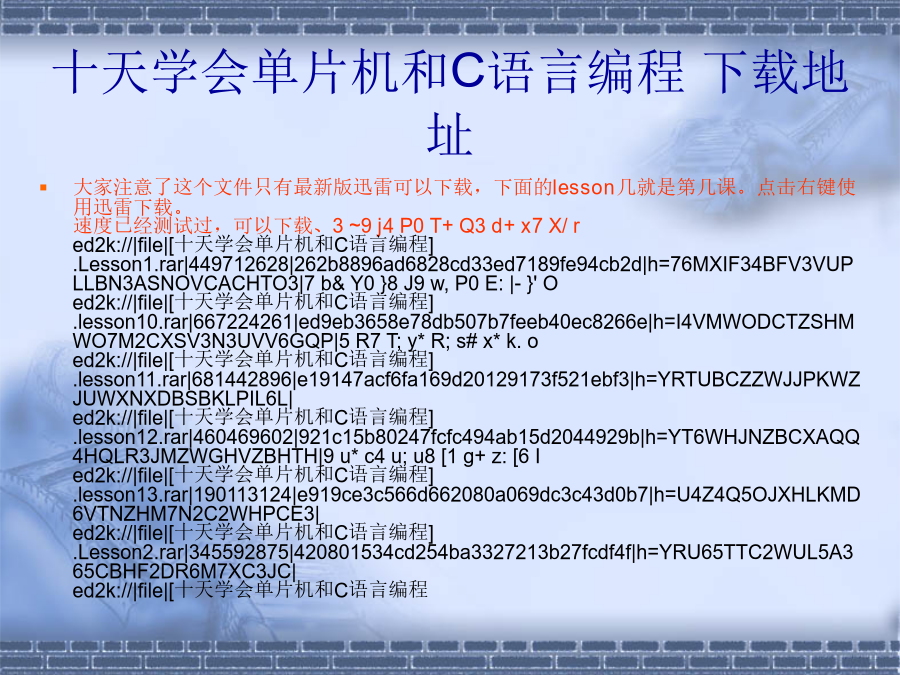

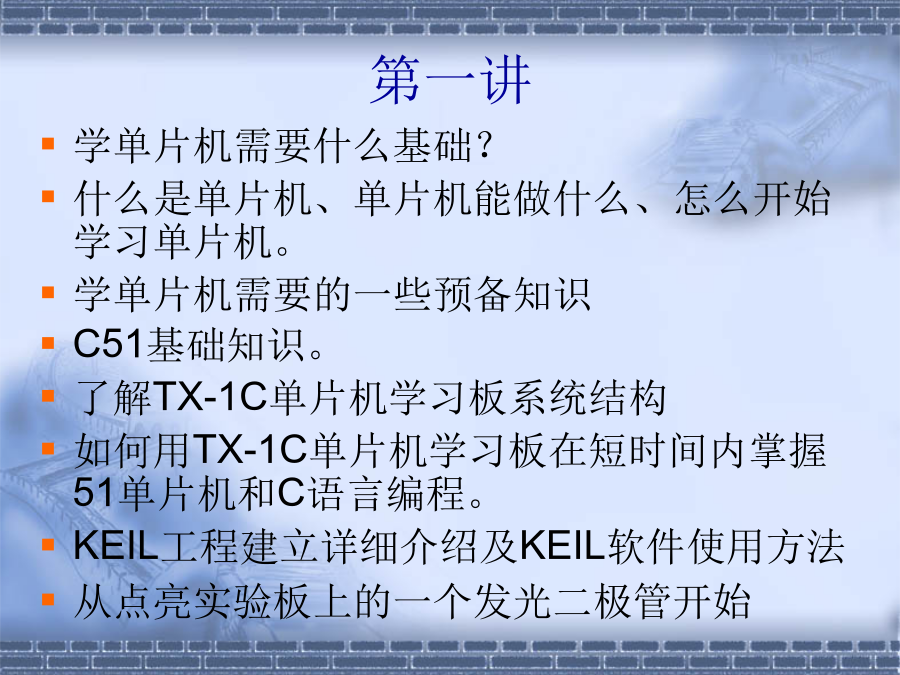

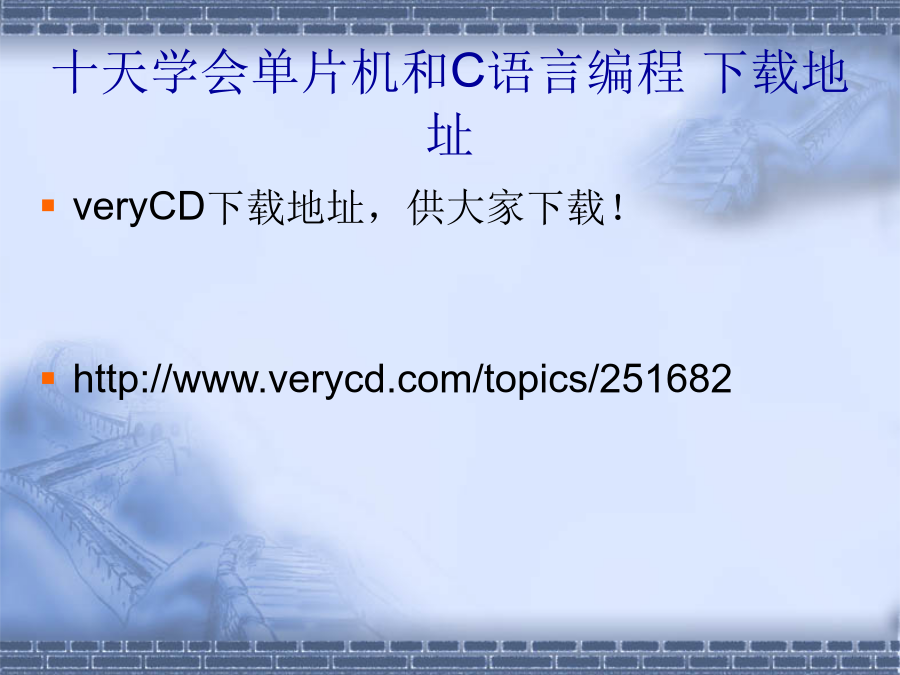

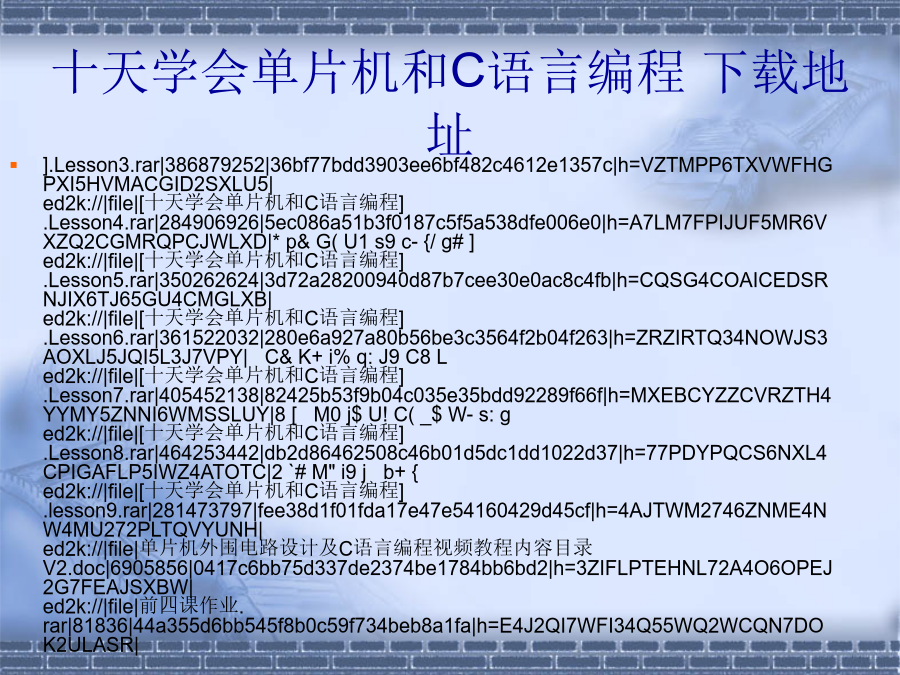

十天学会单片机和C语言编程下载地址十天学会单片机和C语言编程下载地址十天学会单片机和C语言编程下载地址第一讲什么是单片机？
◆单板机
将CPU芯片、存储器芯片、I/O接口芯片和简单的I/O设备（小键盘、LED显示器）等装配在一块印刷电路板上，再配上监控程序（固化在ROM中），就构成了一台单板微型计算机（简称单板机）。单板机的I/O设备简单，软件资源少，使用不方便。早期主要用于微型计算机原理的教学及简单的测控系统，现在已很少使用。◆单片机
在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。Intel公司推出了MCS-51系列单片机：集成8位CPU、4K字节ROM、128字节RAM、4个8位并口、1个全双工串行口、2个16位定时/计数器。寻址范围64K，并有控制功能较强的布尔处理器。单片机能做什么工业自动化：数据采集、测控技术。
智能仪器仪表：数字示波器、数字信号源、数字万用表、感应电流表等。
消费类电子产品：洗衣机、电冰箱、空调机、电视机、微波炉、手机、IC卡、汽车电子设备等。
通讯方面：调制解调器、程控交换技术、手机、小灵通等。
武器装备：飞机、军舰、坦克、导弹、航天飞机、鱼雷制导、智能武器等。
等等…..

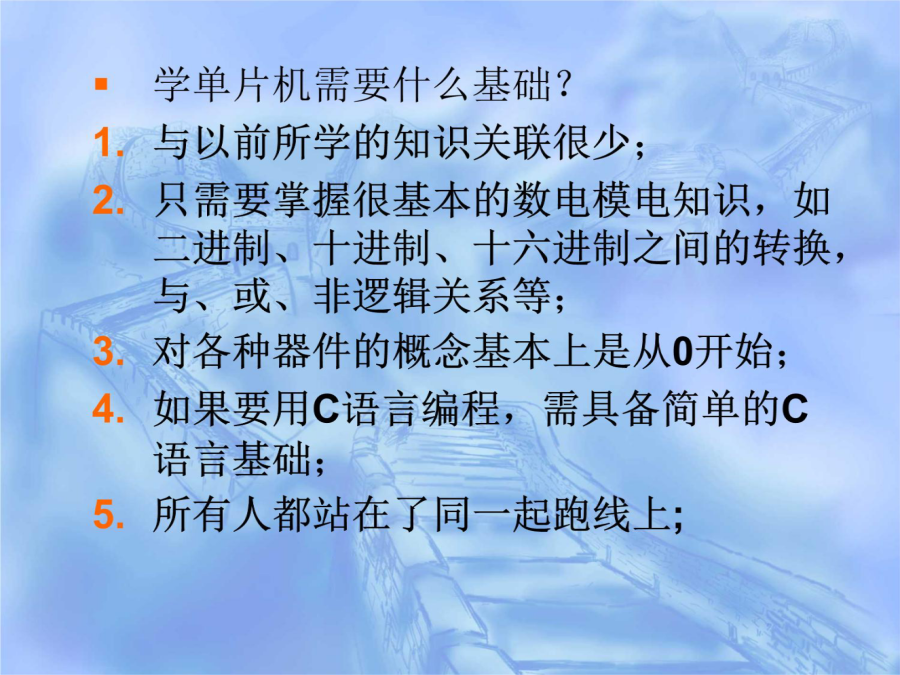

怎么开始学习？预备知识关于电平特性二进制十六进制如：0001B->1->1H
B表示为二进制，H为十六进制
1001B->9->9H
1010B->10->AH
00101100->44->2CH各种进位制的对应关系二进制数的逻辑运算2.“或”运算
“或”运算是实现“只要其中之一有,就有”这种逻辑关系的一种运算,其运算符为“+”。“或”运算规则如下:
0+0=0,0+1=1+0=1,1+1=13.“非”运算
“非”运算是实现“求反”这种逻辑的一种运算，如变量A的“非”运算记作。其运算规则如下:4.“异或”运算
“异或”运算是实现“必须不同,否则就没有”这种逻辑的一种运算,运算符为“”。其运算规则是:80C51系列介绍80C51的引脚封装P3第二功能各引脚功能定义：

P3.0：RXD串行口输入
P3.1：TXD串行口输出
P3.2：INT0外部中断0输入
P3.3：INT1外部中断1输入
P3.4：T0定时器0外部输入
P3.5：T1定时器1外部输入
P3.6：WR外部写控制
P3.7：RD外部读控制总线（BUS）是计算机各部件之间传送信息的公共通道。微机中有内部总线和外部总线两类。内部总线是CPU内部之间的连线。外部总线是指CPU与其它部件之间的连线。外部总线有三种:数据总线DB（DataBus）,地址总线AB（AddressBus）和控制总线CBControlBus）。CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器；
RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据；
ROM：用以存放程序、一些原始数据和表格；
I/O口：四个8位并行I/O口，既可用作输入，也可用作输出；
T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式；
五个中断源的中断控制系统；
一个全双工UART（通用异步接收发送器）的串行I/O口，用于实现单片机之间或单片机与微机之间的串行通信；
片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最高振荡频率取决于单片机型号及性能。C51知识C-51与ASM-51相比，有如下优点：
1.对单片机的指令系统不要求了解，仅要求对8051的存贮器结构有初步了解；
2.寄存器分配、不同存贮器的寻址及数据类型等细节可由编译器管理；
3.程序有规范的结构，可分成不同的函数，这种方式可使程序结构化；
4.提供的库包含许多标准子程序，具有较强的数据处理能力；
5.由于具有方便的模块化编程技术，使已编好程序可容易地移植；C－51的数据类型C语言中的基本数据类型C－51的数据类型扩充定义例：
数据类型变量名
charvar1;
bitflags;
unsignedcharvextor[10];
intwwww;
注意：变量名不能用C语言中的关键字表示。C-51的运算符
与C语言基本相同：
+-*/（加减乘除）
>>=<<=（大于大于等于小于小于等于）
==!=（测试等于测试不等于）

&&||!（逻辑与逻辑或逻辑非）

>><<（位右移位左移）
&|(按位与按位或)
^~(按位异或按位取反)C-51的基本语句中断服务程序单片机主要掌握以下几点KEIL的使用Main函数格式：voidmain()特点：无返回值，无参。任何一个C程序有且仅有一个main函数，它是整个程序开始执行的入口。例：voidmain(){总程序从这里开始执行;其他语句；}课后练习自己动手实践需要硬件材料单片机工作的基本时序第二讲
