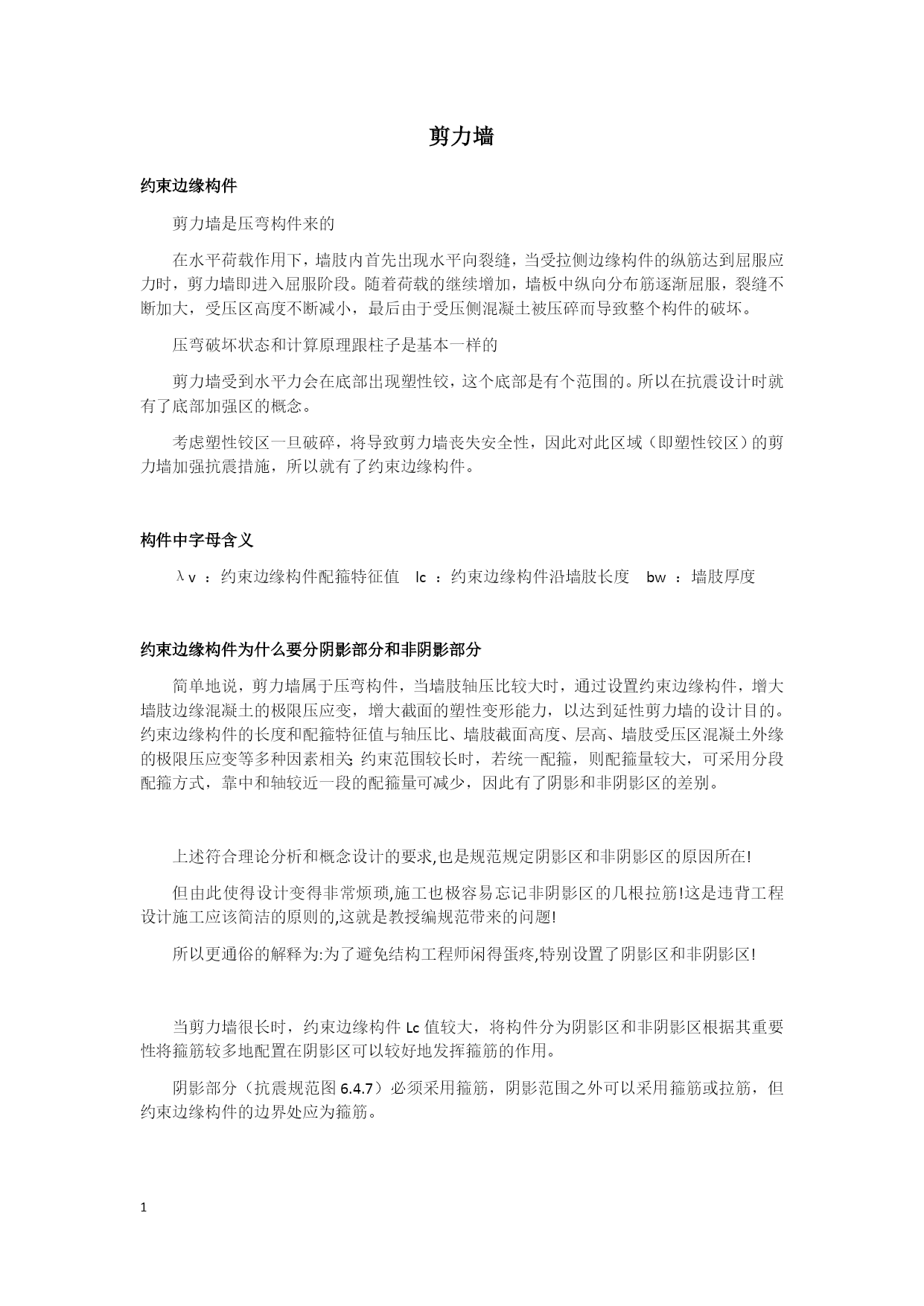

剪力墙
约束边缘构件
剪力墙是压弯构件来的
在水平荷载作用下，墙肢内首先出现水平向裂缝，当受拉侧边缘构件的纵筋达到屈服应力时，剪力墙即进入屈服阶段。随着荷载的继续增加，墙板中纵向分布筋逐渐屈服，裂缝不断加大，受压区高度不断减小，最后由于受压侧混凝土被压碎而导致整个构件的破坏。
压弯破坏状态和计算原理跟柱子是基本一样的
剪力墙受到水平力会在底部出现塑性铰，这个底部是有个范围的。所以在抗震设计时就有了底部加强区的概念。
考虑塑性铰区一旦破碎，将导致剪力墙丧失安全性，因此对此区域（即塑性铰区）的剪力墙加强抗震措施，所以就有了约束边缘构件。

构件中字母含义
λv：约束边缘构件配箍特征值lc：约束边缘构件沿墙肢长度bw：墙肢厚度

约束边缘构件为什么要分阴影部分和非阴影部分
简单地说，剪力墙属于压弯构件，当墙肢轴压比较大时，通过设置约束边缘构件，增大墙肢边缘混凝土的极限压应变，增大截面的塑性变形能力，以达到延性剪力墙的设计目的。约束边缘构件的长度和配箍特征值与轴压比、墙肢截面高度、层高、墙肢受压区混凝土外缘的极限压应变等多种因素相关；约束范围较长时，若统一配箍，则配箍量较大，可采用分段配箍方式，靠中和轴较近一段的配箍量可减少，因此有了阴影和非阴影区的差别。

上述符合理论分析和概念设计的要求,也是规范规定阴影区和非阴影区的原因所在!
但由此使得设计变得非常烦琐,施工也极容易忘记非阴影区的几根拉筋!这是违背工程设计施工应该简洁的原则的,这就是教授编规范带来的问题!
所以更通俗的解释为:为了避免结构工程师闲得蛋疼,特别设置了阴影区和非阴影区!

当剪力墙很长时，约束边缘构件Lc值较大，将构件分为阴影区和非阴影区根据其重要性将箍筋较多地配置在阴影区可以较好地发挥箍筋的作用。
阴影部分（抗震规范图6.4.7）必须采用箍筋，阴影范围之外可以采用箍筋或拉筋，但约束边缘构件的边界处应为箍筋。

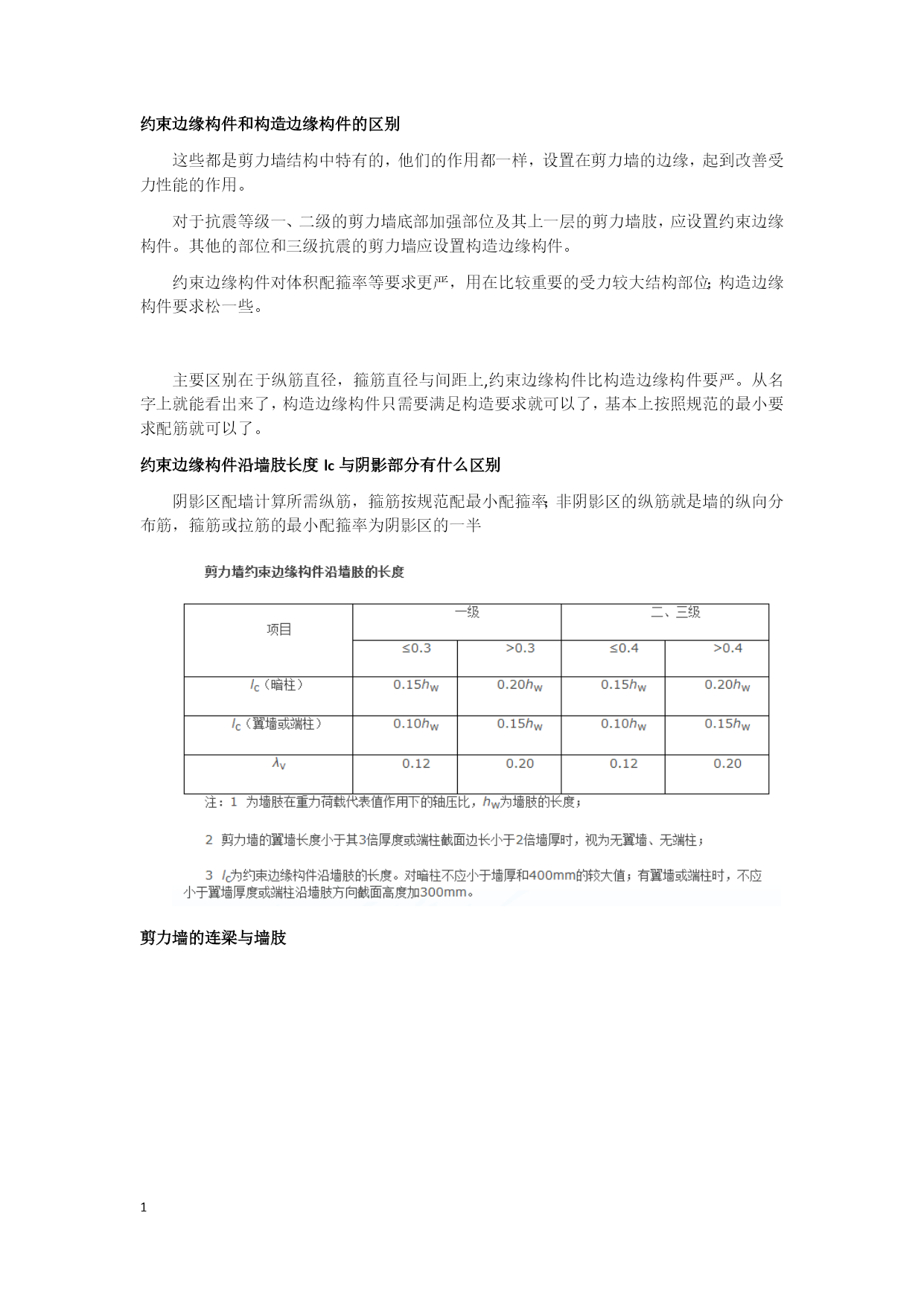

约束边缘构件和构造边缘构件的区别
这些都是剪力墙结构中特有的，他们的作用都一样，设置在剪力墙的边缘，起到改善受力性能的作用。
对于抗震等级一、二级的剪力墙底部加强部位及其上一层的剪力墙肢，应设置约束边缘构件。其他的部位和三级抗震的剪力墙应设置构造边缘构件。
约束边缘构件对体积配箍率等要求更严，用在比较重要的受力较大结构部位；构造边缘构件要求松一些。

主要区别在于纵筋直径，箍筋直径与间距上,约束边缘构件比构造边缘构件要严。从名字上就能看出来了，构造边缘构件只需要满足构造要求就可以了，基本上按照规范的最小要求配筋就可以了。
约束边缘构件沿墙肢长度lc与阴影部分有什么区别
阴影区配墙计算所需纵筋，箍筋按规范配最小配箍率；非阴影区的纵筋就是墙的纵向分布筋，箍筋或拉筋的最小配箍率为阴影区的一半

剪力墙的连梁与墙肢

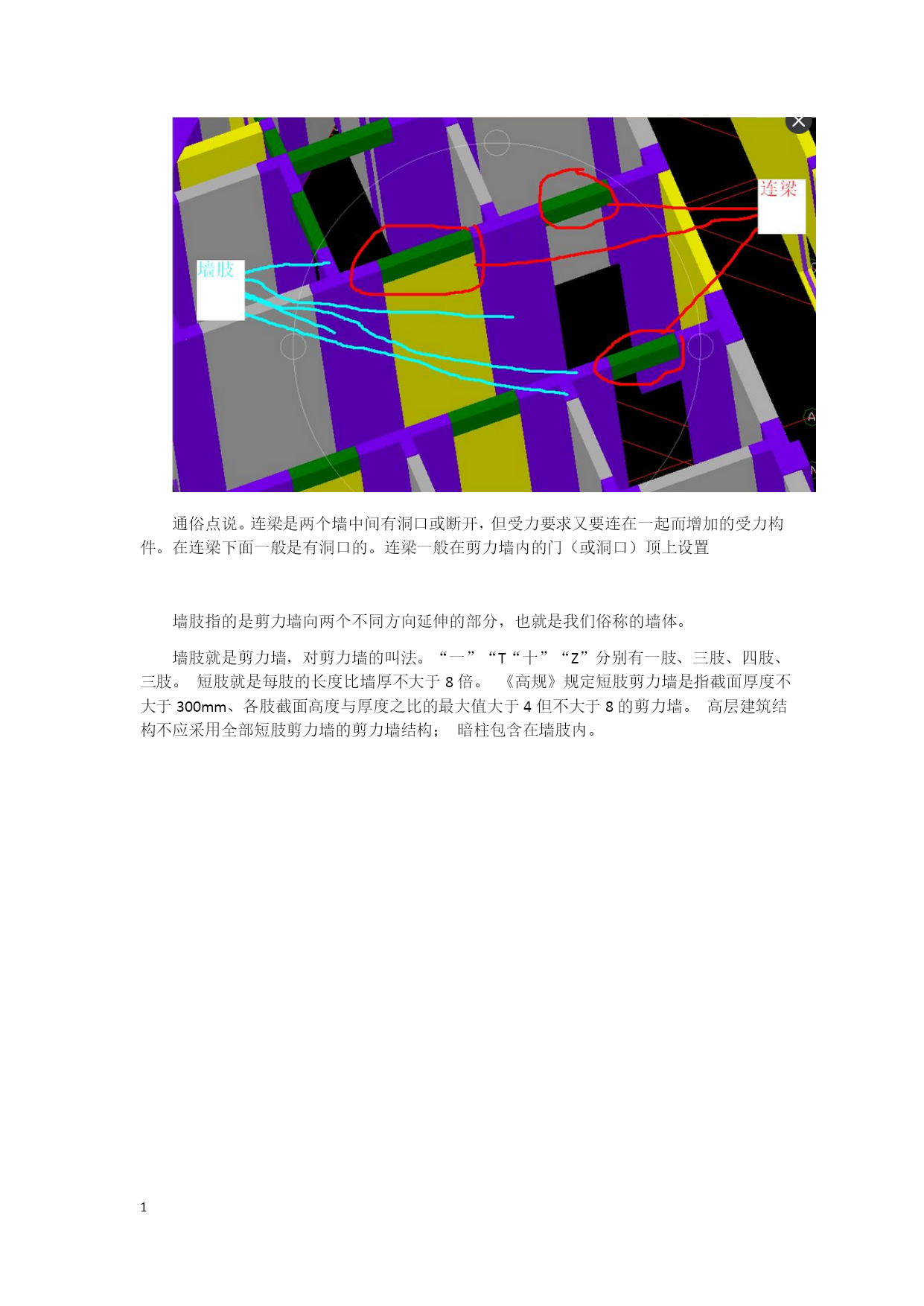

通俗点说。连梁是两个墙中间有洞口或断开，但受力要求又要连在一起而增加的受力构件。在连梁下面一般是有洞口的。连梁一般在剪力墙内的门（或洞口）顶上设置

墙肢指的是剪力墙向两个不同方向延伸的部分，也就是我们俗称的墙体。
墙肢就是剪力墙，对剪力墙的叫法。“一”“T“十”“Z”分别有一肢、三肢、四肢、三肢。短肢就是每肢的长度比墙厚不大于8倍。《高规》规定短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。高层建筑结构不应采用全部短肢剪力墙的剪力墙结构；暗柱包含在墙肢内。

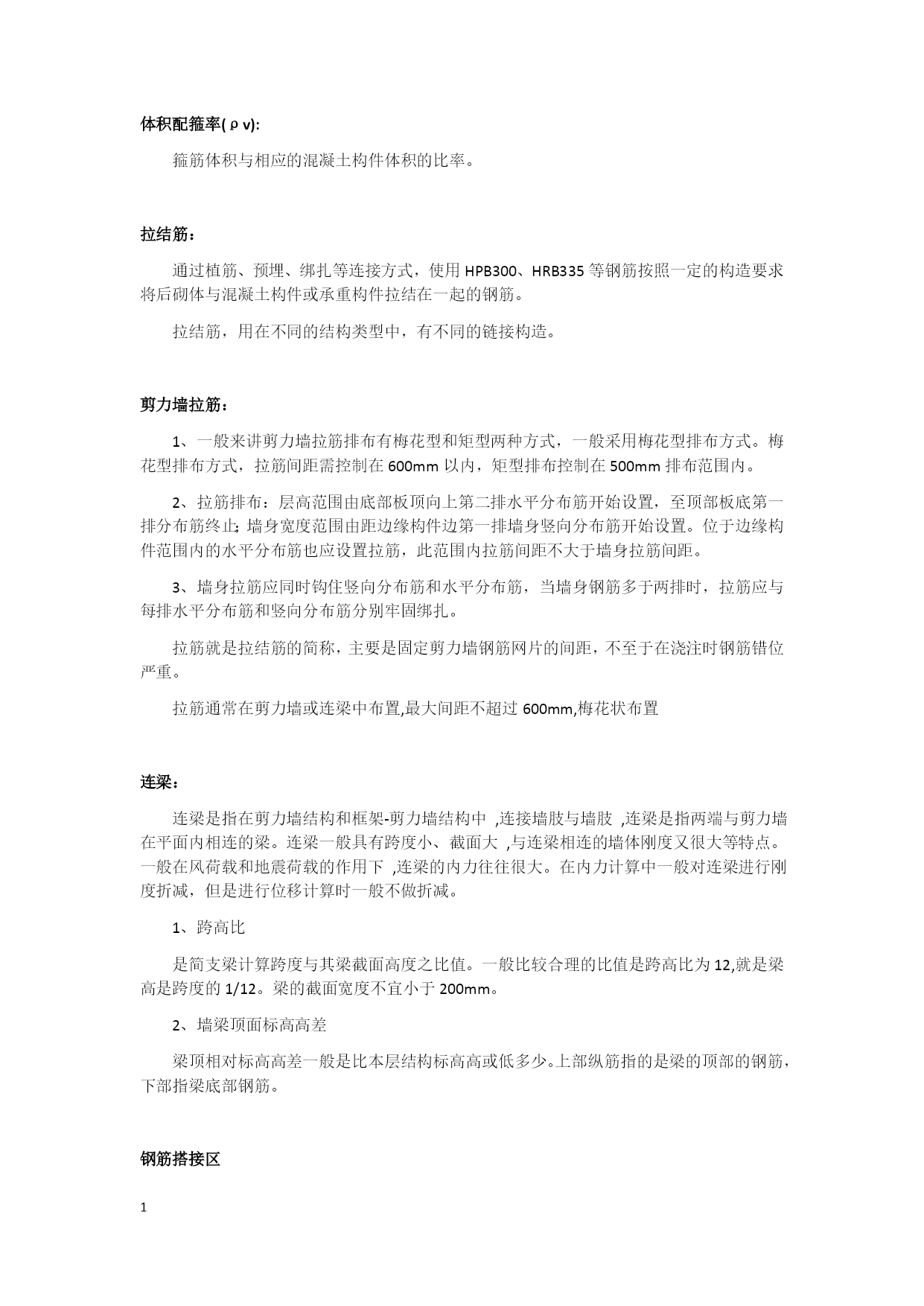

体积配箍率(ρv):
箍筋体积与相应的混凝土构件体积的比率。

拉结筋：
通过植筋、预埋、绑扎等连接方式，使用HPB300、HRB335等钢筋按照一定的构造要求将后砌体与混凝土构件或承重构件拉结在一起的钢筋。
拉结筋，用在不同的结构类型中，有不同的链接构造。

剪力墙拉筋：
1、一般来讲剪力墙拉筋排布有梅花型和矩型两种方式，一般采用梅花型排布方式。梅花型排布方式，拉筋间距需控制在600mm以内，矩型排布控制在500mm排布范围内。
2、拉筋排布：层高范围由底部板顶向上第二排水平分布筋开始设置，至顶部板底第一排分布筋终止；墙身宽度范围由距边缘构件边第一排墙身竖向分布筋开始设置。位于边缘构件范围内的水平分布筋也应设置拉筋，此范围内拉筋间距不大于墙身拉筋间距。
3、墙身拉筋应同时钩住竖向分布筋和水平分布筋，当墙身钢筋多于两排时，拉筋应与每排水平分布筋和竖向分布筋分别牢固绑扎。
拉筋就是拉结筋的简称，主要是固定剪力墙钢筋网片的间距，不至于在浇注时钢筋错位严重。
拉筋通常在剪力墙或连梁中布置,最大间距不超过600mm,梅花状布置

连梁：
连梁是指在剪力墙结构和框架-剪力墙结构中,连接墙肢与墙肢,连梁是指两端与剪力墙在平面内相连的梁。连梁一般具有跨度小、截面大,与连梁相连的墙体刚度又很大等特点。一般在风荷载和地震荷载的作用下,连梁的内力往往很大。在内
