施工图纸基本知识教学案例.ppt

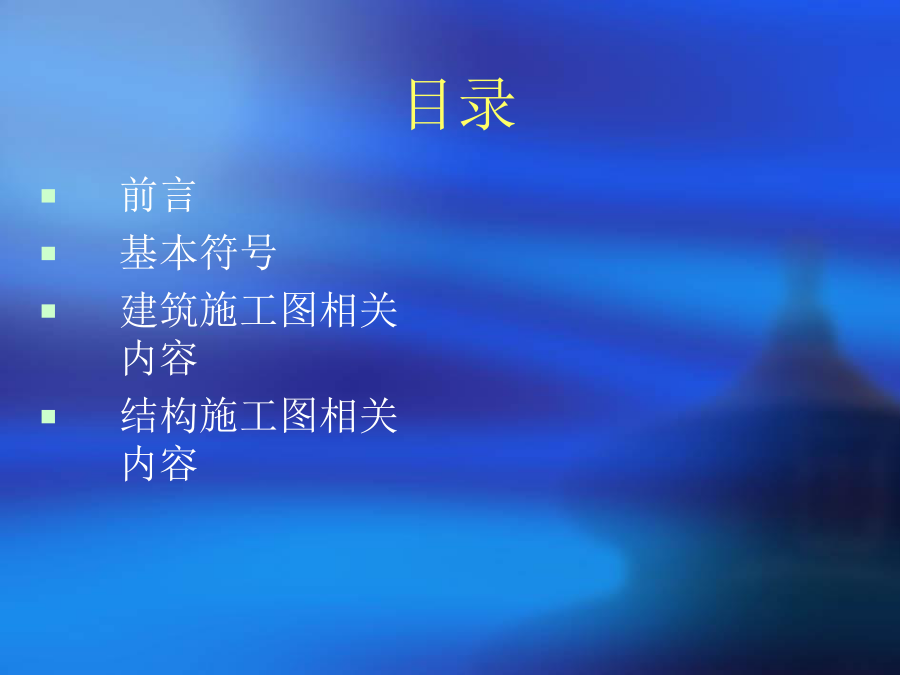

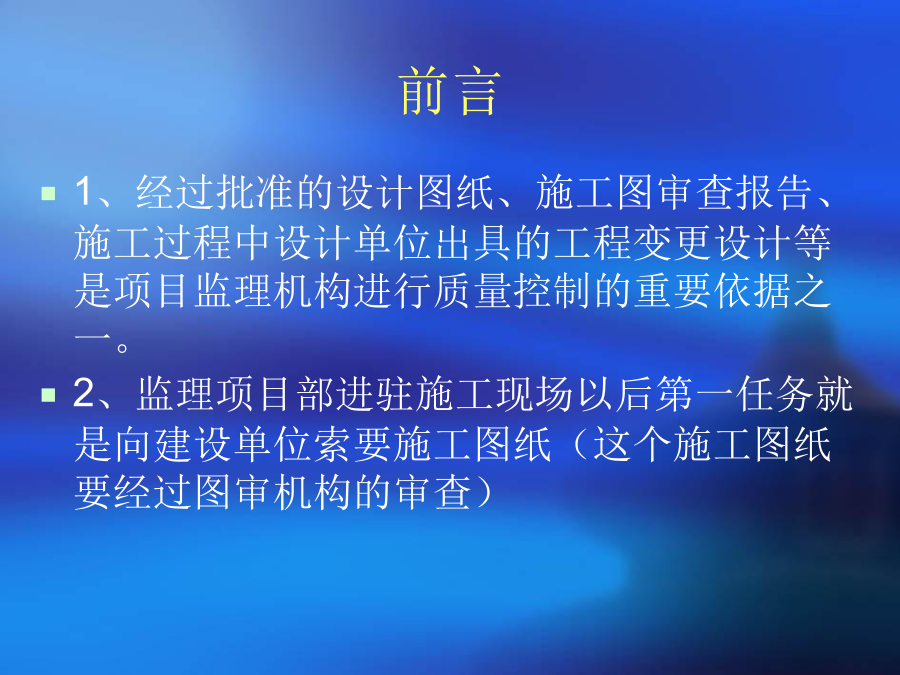

施工图纸相关知识目录前言3、图纸会审

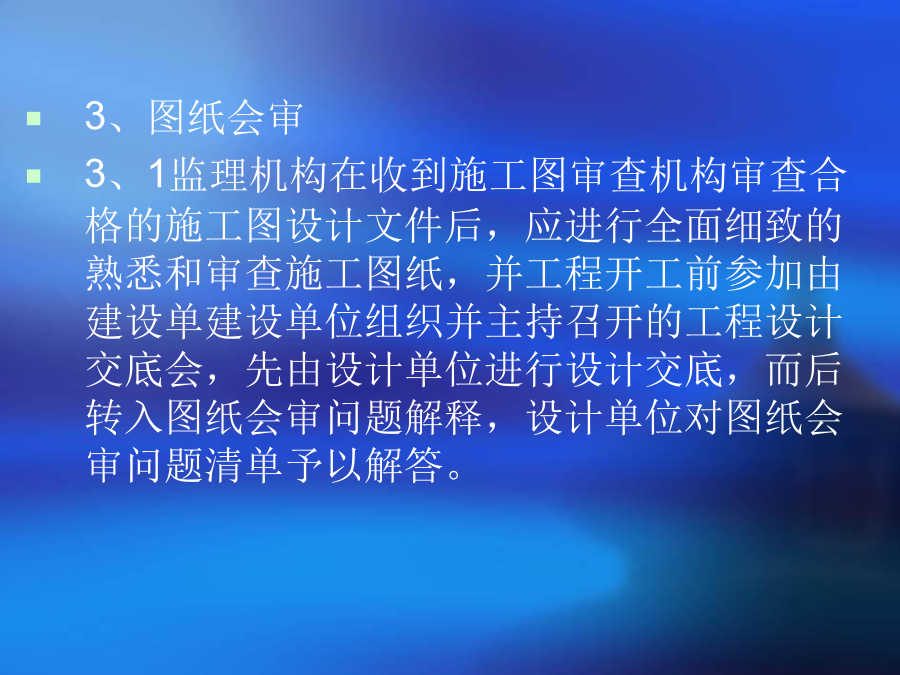

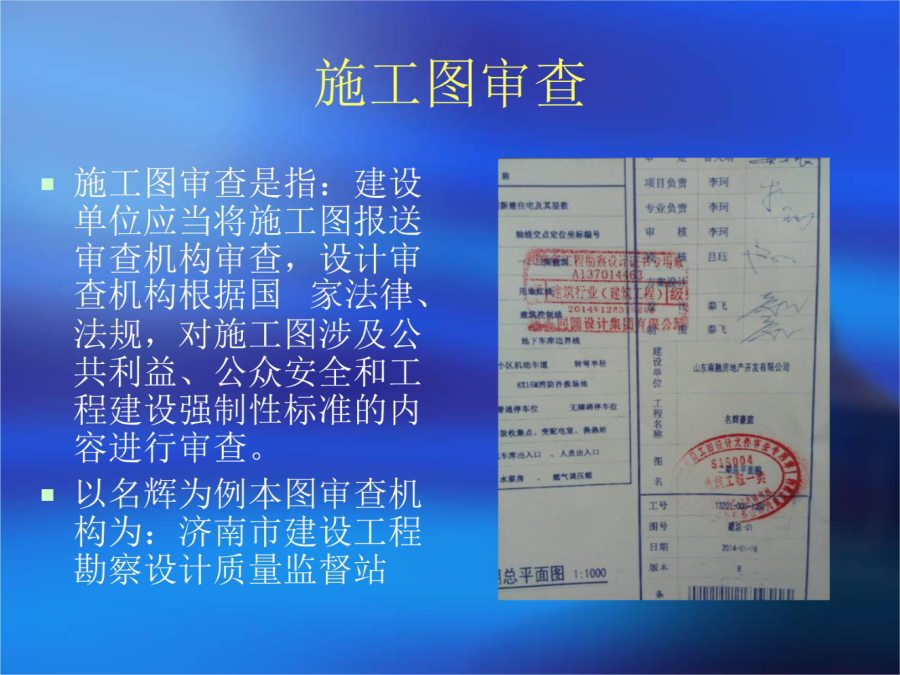

3、1监理机构在收到施工图审查机构审查合格的施工图设计文件后，应进行全面细致的熟悉和审查施工图纸，并工程开工前参加由建设单建设单位组织并主持召开的工程设计交底会，先由设计单位进行设计交底，而后转入图纸会审问题解释，设计单位对图纸会审问题清单予以解答。3、2监理人员熟悉设计文件是项目监理机构实施事前质量控制的一项重要工作，其目的1是通过熟悉工程设计文件，了解设计意图和工程设计特点、工程关键部位的质量要求；2是发现图纸差错，将图纸中的质量隐患消灭在萌芽之中。监理人员应重点熟悉；设计的主导思想与设计构思，采用的设计规范、各专业设计说明等以及工程设计文件对主要工程材料、构配件和设备的要求，对所采用的新材料、新工艺、新技术、新设备的要求，对施工技术的要求以及涉及工程质量、施工安全应特别注意的事项，各专业图纸本身是否有差错及矛盾，结构图与建筑图的平面尺寸及标高是否一致，建筑图与结构图的表示方法是否清楚，预留、预埋件是否表示清楚等。二、基本知识1、标高2、指北针
3、1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。
3、2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。拉丁字母的I、O、Z不得用做轴线编号。因为为了区分1、0、2等数字，只是为了避免不必要的混淆而已，GB／T50001-2001房屋建筑制图统一标准也规定了的，不能使用。
3、3附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。4、剖视的剖切符号断面图5、索引符号与详图符号6、引出线7、断开连接、对称符号7、2当房屋施工图的图形完全对称时可只画该图形的一半，并画出对称符号。三、建筑施工图相关内容图纸目录单3、总平面图4、建筑设计说明5、建筑做法总说明6、节能专篇和门窗表7、建筑平面图8、立面图四、结构施工图相关内容3、在看图时先要着重看结构设计总说明，在这里可以了解到结构主要材料情况比如：基础、梁柱（一般C35-45）、板（C30）砼强度等级，钢筋（HPB300/HRB400，235、335已经淘汰，改为高强钢筋）填充墙加气砼砌块等级（B06）容重（6.5KN/m³），受拉钢筋最小锚固长度（从砼等级和抗震等级交叉查找）及最小搭接长度等结构上的基本信息。4、桩基施工图5、柱、墙、梁板平法基本内容
柱平法施工图系在柱平面位置上采用列表注写或截面注写方式表达，下面以截面注写KZ2为为例：截面尺寸650*600，主筋22根HRB400直径22的钢筋，箍筋HPB300直径10加密区间距100非加密区间距200（mm）5、3剪力墙平法施工图剪力墙平法施工图5、4梁平法施工图3、⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。4、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。5、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。6、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶6Φ25（-2）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。6、板平法施工图6、2板块集中标注的内容为：板块编号、板厚、贯通纵筋，以及当板面标高不同时的标高高差。贯通纵筋按板的上部和下部分别注写（当板块上部不设贯通纵筋时则不标注），并以B大表下部，以T代表上部，X向贯通纵筋以X打头，Y向贯通纵筋以Y打头两向贯通纵筋配置相同时则以X&Y（&，ande缺一不可）。例如：LB3，厚度h=100.底部贯通纵筋XY方向均为HRB400直径8，间距150.上部贯通纵筋X方向HRB400直径8，间距150。6、3板支座原位标
