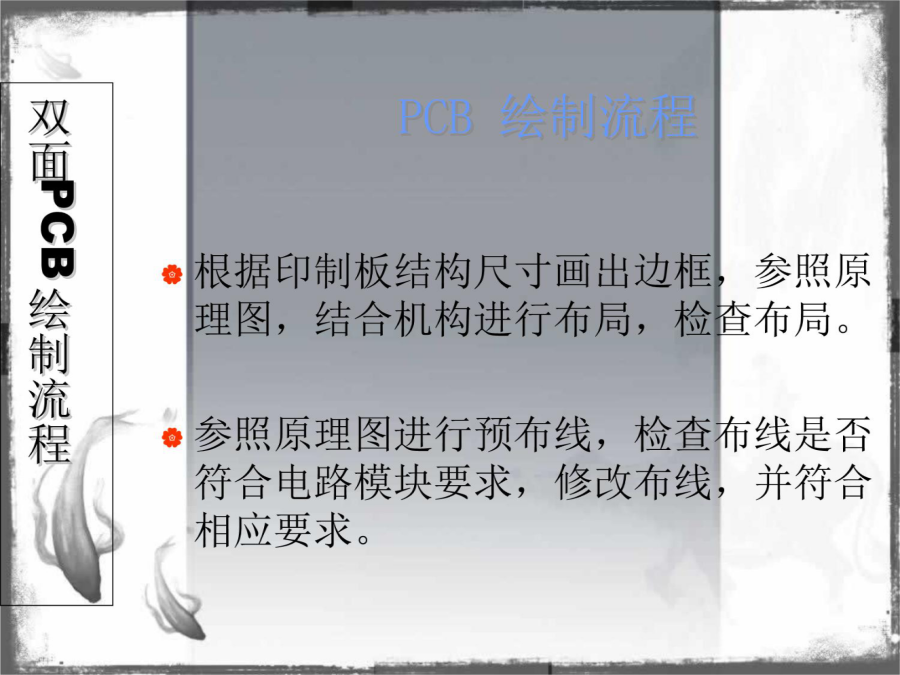

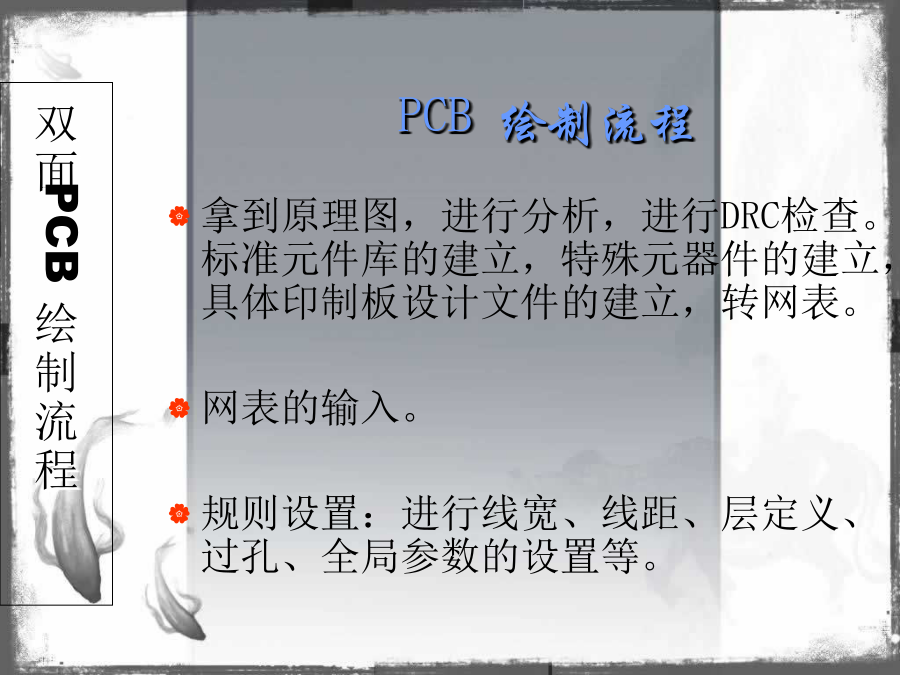

DXP双面PCB板的绘制双面PCB绘制流程双面PCB绘制流程双面PCB绘制流程双面PCB绘制双面PCB绘制双面PCB绘制双面PCB绘制流程双面PCB板面局２、PCB布局的顺序：
		a、固定元件
		b、有条件限制的元件
		c、关键元件
		d、面积比较大元件
		e、零散元件	３、参照原理图，结合机构，进行布局４、布局检查：
a、检查元件在二维、三维空间上是否有冲突。
b、元件布局是否疏密有序，排列整齐。
c、元件是否便于更换，插件是否方便。
d、热敏元件与发热元件是否有距离。
e、信号流程是否流畅且互连最短。
f、插头、插座等机械设计是否矛盾。
g、元件焊盘是否足够大。双面PCB布线一、走线规律：
1、走线方式
尽量走短线，特别是小信号。12mil。
2、走线形状
同一层走线改变方向时，应走斜线。
3、电源线与地线的设计
40－100mil，高频线用地线屏蔽。
4、多层板走线方向
相互垂直，层间耦合面积最小；禁止平行走线。
5、焊盘设计的控制双面PCB布线双面PCB布线双面PCB布线双面PCB绘制
