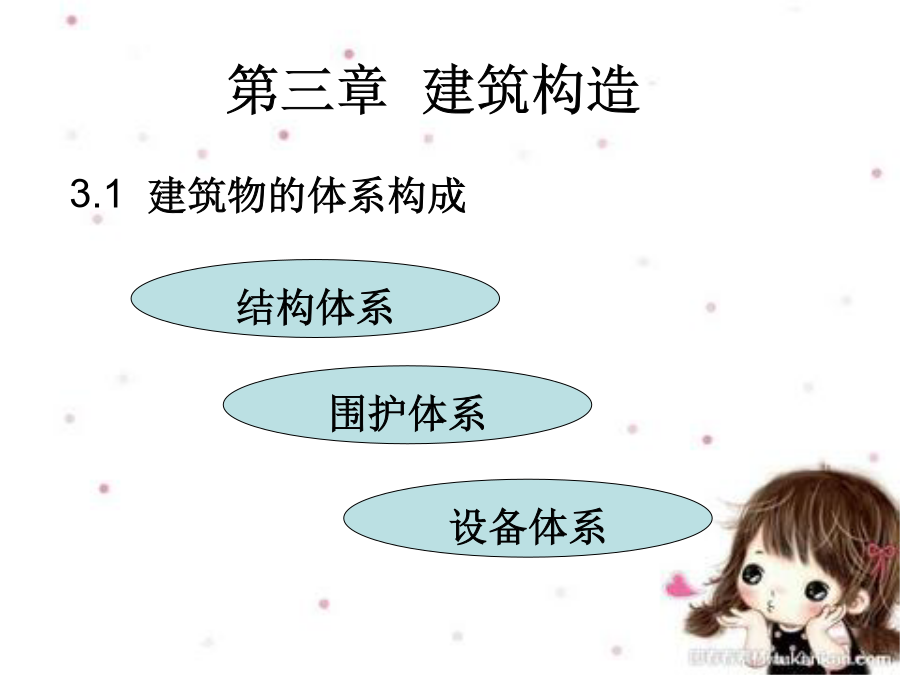

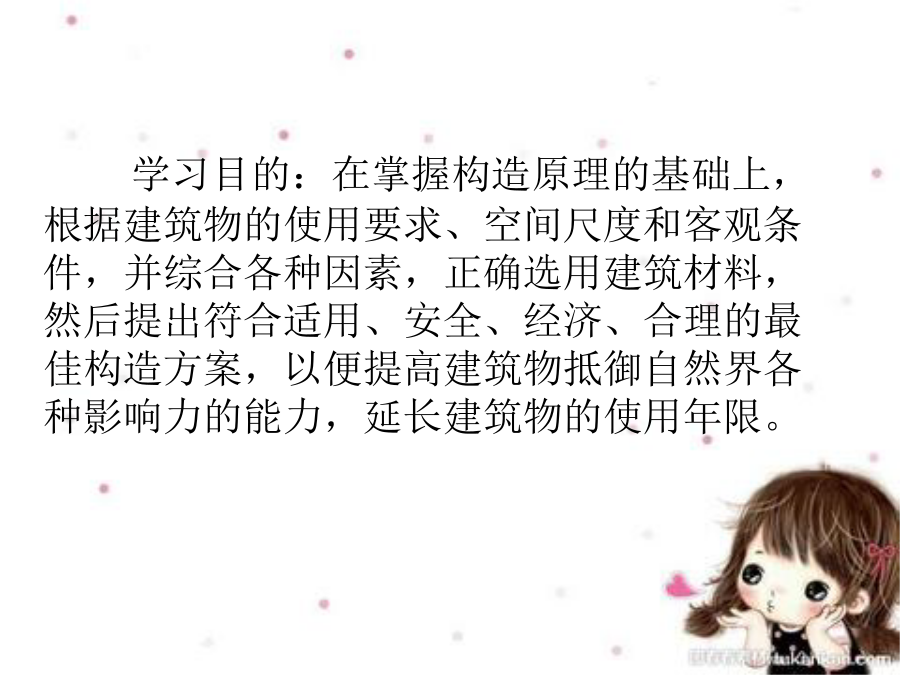

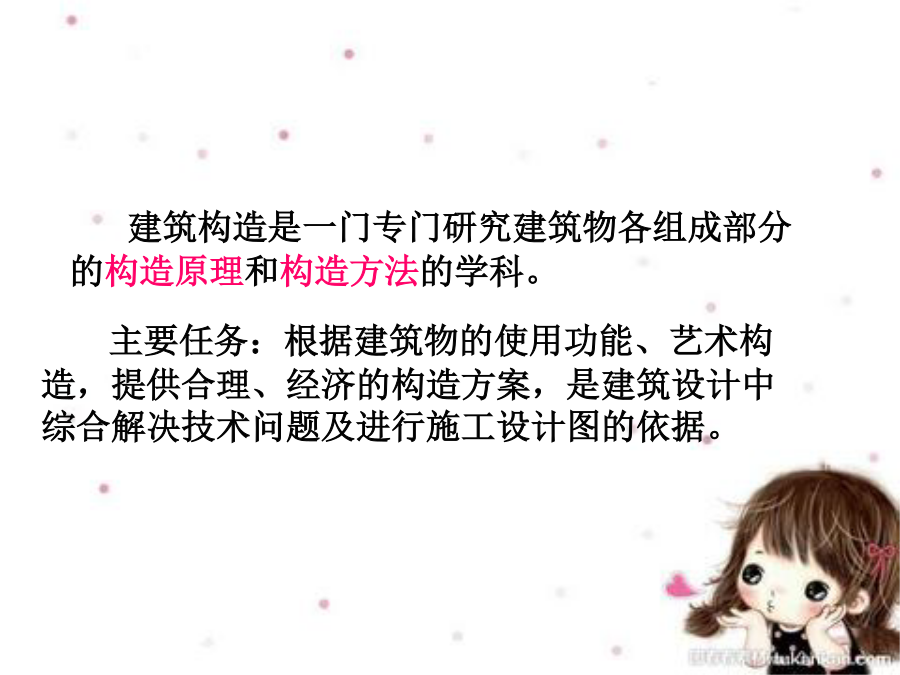

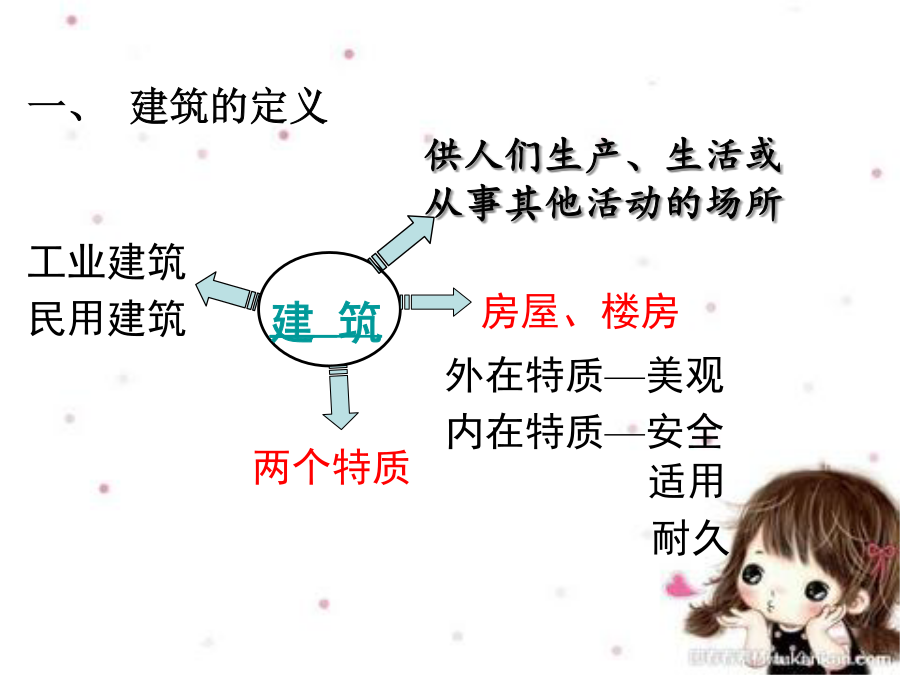

第三章建筑构造建筑构造是一门专门研究建筑物各组成部分的构造原理和构造方法的学科。学习目的：在掌握构造原理的基础上，根据建筑物的使用要求、空间尺度和客观条件，并综合各种因素，正确选用建筑材料，然后提出符合适用、安全、经济、合理的最佳构造方案，以便提高建筑物抵御自然界各种影响力的能力，延长建筑物的使用年限。一、建筑的定义结构定义
广义：指房屋建筑和土木工程建筑物、构筑物及相关组成部分的实体。
狭义：各种工程实体的承重骨架。二、建筑结构定义
简单的说就是房屋的承重骨架。三、建筑结构体系结构总体系水平结构体系竖向结构体系基础结构体系水平体系和竖向体系间的矛盾第一章建筑结构体系与选型

2）钢结构:以钢材(钢板、型钢）为主制作的结构。
3）砌体结构:由块材通过砂浆砌筑而成的结构。
4)木结构:指全部或大部分用木材制作的结构。
5）混合结构:由两种及两种以上材料作为主要承重结构的房屋。

此外还有钢—混凝土组合结构、钢管混凝土等。
砌体结构钢结构木结构混合结构按其承重结构的类型分为：
1）框架结构
2）剪力墙结构
3）框架——剪力墙结构
4）筒体结构1）框架结构
※采用梁、柱组成的结构体系作为建筑承重结构。
※框架结构的主要构件是梁和柱，而墙体只是作为
围护构件。
※可以做成预制或现浇框架，平面布置比较灵活，
可以获得较大的使用空间，
※比混合结构强度高整体性强
2）剪力墙结构
剪力墙结构是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。这种结构在高层房屋中被大量运用。
为什么叫剪力墙结构?
其实楼越高，风荷载对它的推动越大，那么风的推动叫水平方向的推动，如房子，下面的是有约束的，上面的风一吹应该产生一定的摇摆的浮动，摇摆的浮动限制的非常小，靠竖向墙板去抵抗，风吹过来，板对它有一个对顶的力，使得楼不产生摇摆或者是产生摇摆的幅度特别小，在结构允许的范围之内，比如：风从一面来，那么板有一个相当的力与它顶着，沿着整个竖向墙板的高度上相当于一对的力，正好像一种剪切，相当于用剪子剪楼而且剪楼的力越往下剪力越大，因此，把这样的墙板叫剪力墙板，也说明竖向的墙板不仅仅承重竖向的力还应该承担水平方向的风荷载，
包括水平方向的地震力和风对它的一个推动。2）剪力墙结构
※利用建筑物的纵向及横向的钢筋混凝土墙体作为
主要承重构件，再配以梁板组成的承重结构体系。
※其墙体同时也起围护及分割房间的作用。
※整体性好，刚度大，抗震性能好，适于建造高层
建筑（10－50层范围内都适用）。
※不过剪力墙间距太小，平面布置不灵活，自重
大，不适应建造公共建筑，一般适用于
建造住宅。
3）框架—剪力墙结构
※框架结构的基础上，沿框架纵、横方向的适当位
置，在柱与柱之间设置数道钢筋混凝土墙体作为
剪力墙。
※因此它是框架和剪力墙的有机结合，综合了二者
的优点：一个布置灵活，一个抗侧力高。

请看框架－剪力墙结构组成4）筒体结构
※用钢筋混凝土墙组成一个筒体作为房屋的承重结构。
※筒体可以由密柱深梁组成一个筒体，也可以用多个
筒体组成筒中筒、束筒，还可以将框架和筒体联合
起来组成框筒结构。
※筒体结构在各个方向的抗侧刚度都很大，是目前高
层建筑中较多采用的结构形式。框筒是上个世纪60
年代由美国工程师法卢齐－坎恩第一次提出来的。
其它结构还有壳体结构、网架结构、悬索结构等等，它们大多用于大跨度结构中。多筒结构体系以组成建筑结构的体形划分：
1、有单层结构（多用于单层工业厂房、食堂等）
2、多层结构（一般2～9层）
3、高层结构（一般10层以上）
4、大跨结构（跨度大约在40～50m）。五、影响建筑结构选型的因素围护体系根据在建筑物中的位置,围护结构分为外围护结构和内围护结构。外围护结构包括外墙、屋顶、侧窗、外门等，用以抵御风雨、温度变化、太阳辐射等，应具有保温、隔热、隔声、防水、防潮、耐火、耐久等性能。内围护结构如隔墙、楼板和内门窗等，起分隔室内空间作用，应具有隔声、隔视线以及某些特殊要求的性能。围护结构通常是指外墙和屋顶等外围护结构。构造
外围护结构的材料有砖、石、土、混凝土、纤维水泥板、钢板、铝合金板、玻璃、玻璃钢和塑料等。
外围护结构按构造可分为单层的和多层复合的两类。单层构造如各种厚度的砖墙、混凝土墙、金属压型板墙、石棉水泥板墙和玻璃板墙等。多层复合构造围护结构可根据不同要求和结合材料特性分层设置。通常外层为防护层，中间为保温或隔热层（必要时还可设隔蒸汽层），内层为内表面层。各层或以骨架作为支承结构，
或以增强的内防护层作为支承结构。保温
在寒冷地区,保温对房屋的使用质量和能源消耗关系密切。围护结构在冬季应具有保持室内热量，减少热损失的能力。其保温性能用热阻和热稳定性
