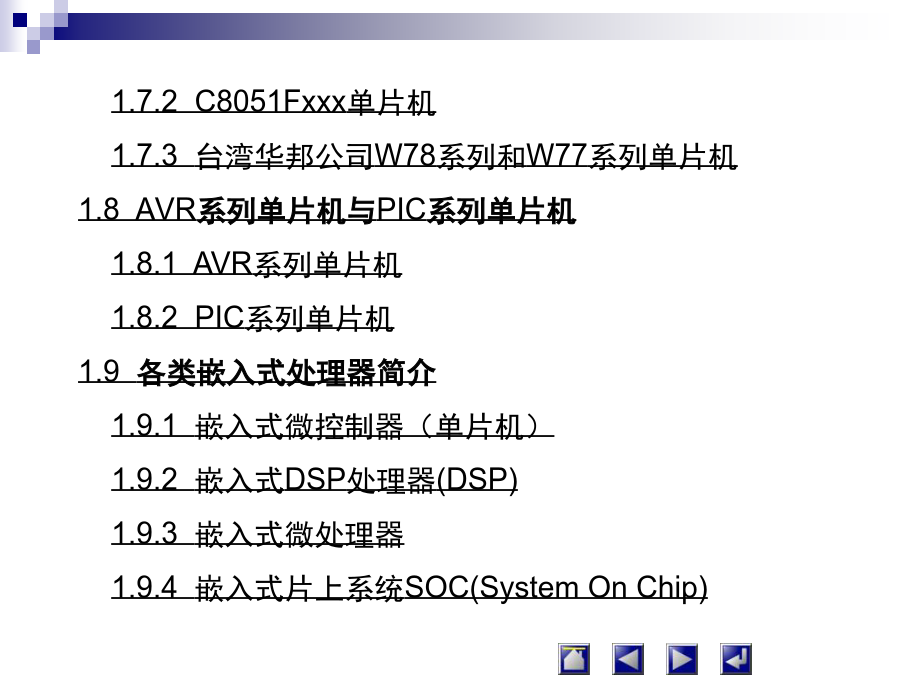

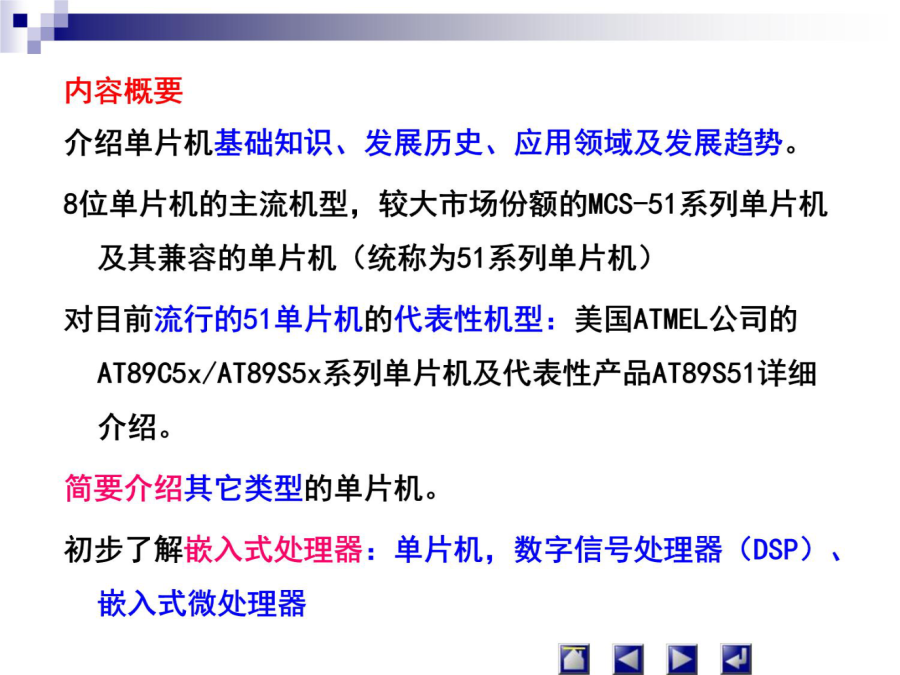

121.7.2C8051Fxxx单片机
1.7.3台湾华邦公司W78系列和W77系列单片机
1.8AVR系列单片机与PIC系列单片机
1.8.1AVR系列单片机
1.8.2PIC系列单片机
1.9各类嵌入式处理器简介
1.9.1嵌入式微控制器（单片机）
1.9.2嵌入式DSP处理器(DSP)
1.9.3嵌入式微处理器

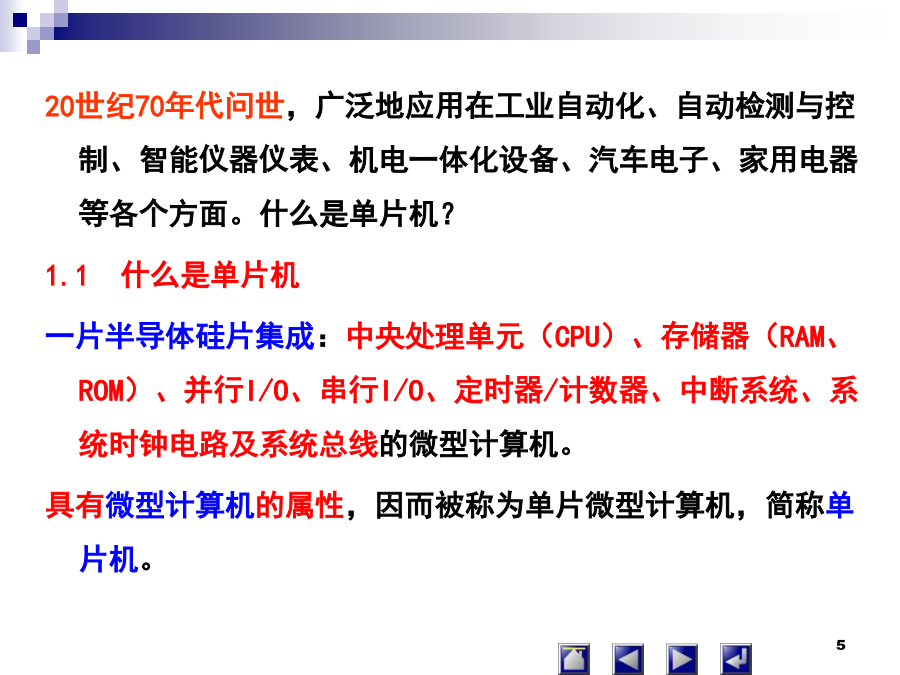

1.9.4嵌入式片上系统SOC(SystemOnChip)567例如，各种家用电器中的控制器等。由于用于特定用途，单片机芯片制造商常与产品厂家合作，设计和生产“专用”的单片机芯片。
由于在设计中，已经对“专用”单片机的系统结构最简化、可靠性和成本的最佳化等方面都做了全面的综合考虑，所以“专用”单片机具有十分明显的综合优势。
无论“专用”单片机在用途上有多么“专”，其基本结构和工作原理都是以通用单片机为基础的。
1.2单片机的发展历史
单片机按其处理的二进制位数主要分为：4位单片机、8位单片机、16位单片机和32位单片机。
发展大致分为4个阶段。
第一阶段（1974年～1976年）：单片机初级阶段。因工艺限制，单片机采用双片的形式而且功能比较简单。1974年12月，仙童公司推出了8位的F8单片机，实际上只包括了8位CPU、64BRAM和2个并行口。
第二阶段（1976年～1978年）：低性能单片机阶段。1976年
Intel的MCS-48单片机（8位）极大地促进了单片机的变革和发展，1977年GI公司推出了PIC1650，但这个阶段仍处于低性能阶段。
第三阶段（1978年～1983年）：高性能单片机阶段。1978年，Zilog公司推出Z8单片机，1980年，Intel公司在MCS-48系列基础上推出MCS-51系列，Mortorola推出6801单片机。使单片机的性能及应用跃上新的台阶。
此后，各公司的8位单片机迅速发展。推出的单片机普遍带有串行I/O口、多级中断系统、16位定时器/计数器，片内ROM、RAM容量加大，且寻址范围可达64KB，有的片内还带有A/D转换器。由于这类单片机的性能价格比高，所以被广泛应用，是目前应用数量最多的单片机。
第四阶段（1983年～现在）：8位单片机巩固发展及16位单片机、32位单片机推出阶段。
16位典型产品Intel公司的MCS-96系列单片机。而32位单片机除了具有更高的集成度外，其数据处理速度比16位单片机提高许多，性能比8位、16位单片机更加优越。
20世纪90年代单片机制造业大发展时期，Mortorola、Intel、ATMEL、德州仪器（TI）、三菱、日立、飞利浦、LG等公司开发一大批性能优越的单片机，极大推动单片机的应用。近年，又有不少新型的高集成度的单片机产品涌现出来，出现了产品丰富多彩的局面。目前，除8位单片机得到广泛应用外，16位单片机、32位单片机也得到广大用户青睐。1.3单片机的特点
单片机是集成电路技术与微型计算机技术高速发展的产物。体积小、价格低、应用方便、稳定可靠，因此，给工业自动化等领域带来了一场重大革命和技术进步。
由于体积小，很容易地嵌入到系统之中，以实现各种方式的检测、计算或控制，这一点，一般微机根本做不到。
由于单片机本身就是一个微型计算机，因此只要在单片机的外部适当增加一些必要的外围扩展电路，就可以灵活地构成各种应用系统，如工业自动检测监视系统、数据采集系统、自动控制系统、智能仪器仪表等。
为什么应用广泛？具有以下优点：
（1）功能齐全，应用可靠，抗干扰能力强。
（2）简单方便，易于普及。单片机技术是易掌握技术。应用系统设计、组装、调试已经是一件容易的事情，工程技术人员通过学习可很快掌握其应用设计技术。
（3）发展迅速，前景广阔。短短几十年，单片机经过4位机、8位机、16位机、32位机等几大发展阶段。尤其是集成度高、功能日臻完善的单片机不断问世，使单片机在工业控制及工业自动化领域获得长足发展和大量应用。目前，单片机内部结构愈加完美，片内外围功能部件越来越完善，向更高层次和更大规模的发展奠定坚实的基础。（4）嵌入容易，用途广泛，体积小、性能价格比高，应用灵活性强等特点在嵌入式微控制系统中具有十分重要的地位。
单片机出现前，制作一套测控系统，大量的模拟电路、数字电路、分立元件完成，以实现计算、判断和控制功能。系统的体积庞大，线路复杂，连接点多，易出现故障。
单片机出现后，测控功能的绝大部分由单片机的软件程序实现，其它电子线路则由片内的外围功能部件来替代。
1.4单片机的应用
软硬件结合、体积小，容易嵌入到各种应用系统中。得到广泛应用。1．工业检测与控制
