土建施工员建筑识图一课件培训讲学.ppt

土建施工员岗位培训54695935建筑识图土建施工员考试科目

（一）法律法规基本知识（100分）
（二）建筑岗位实务知识（100分）
1、建筑识图
2、建筑力学与结构
3、建筑施工技术
4、建筑施工组织管理与安全

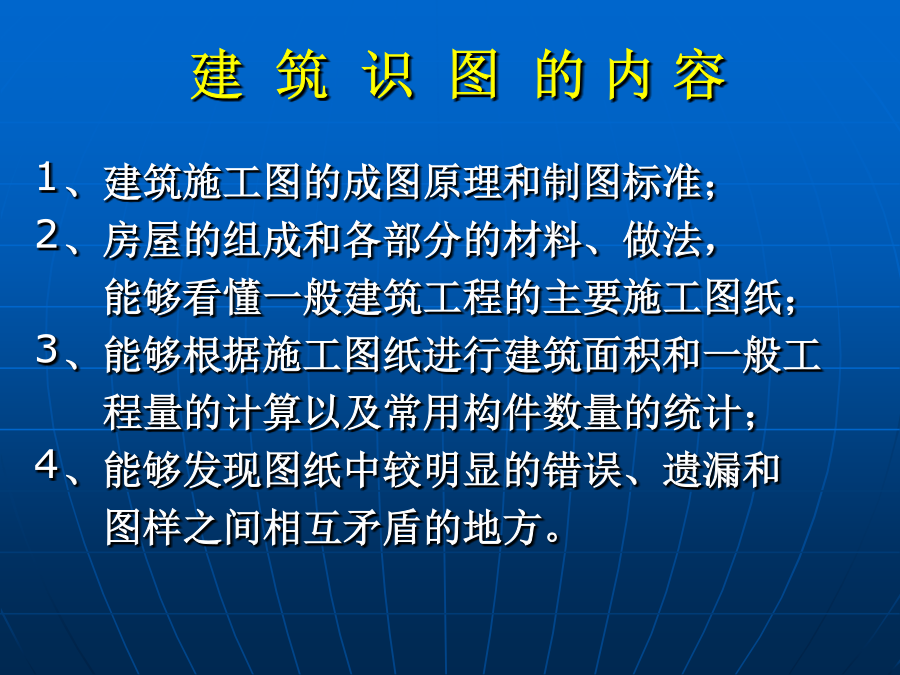

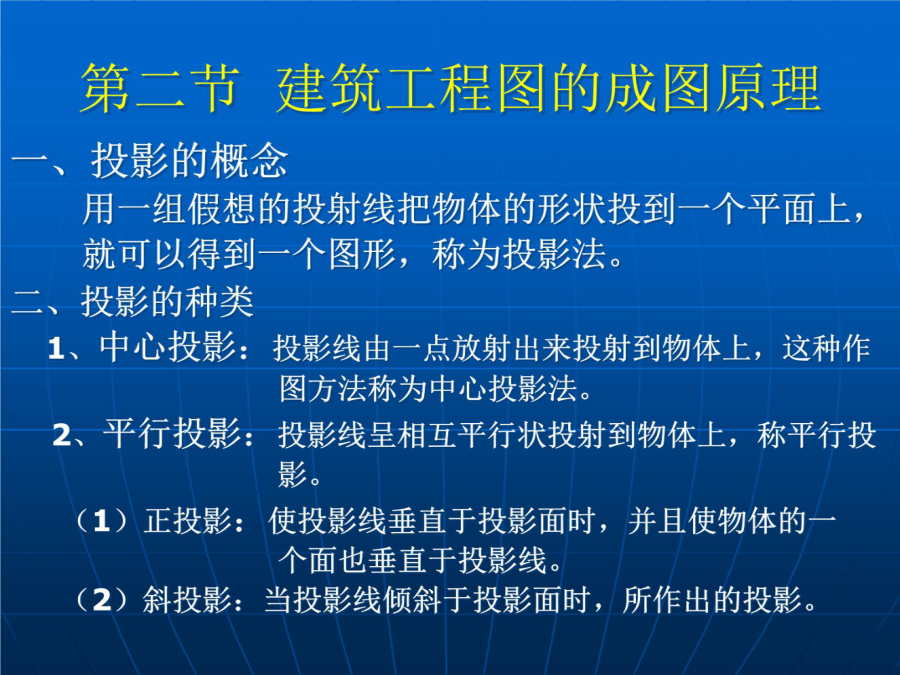

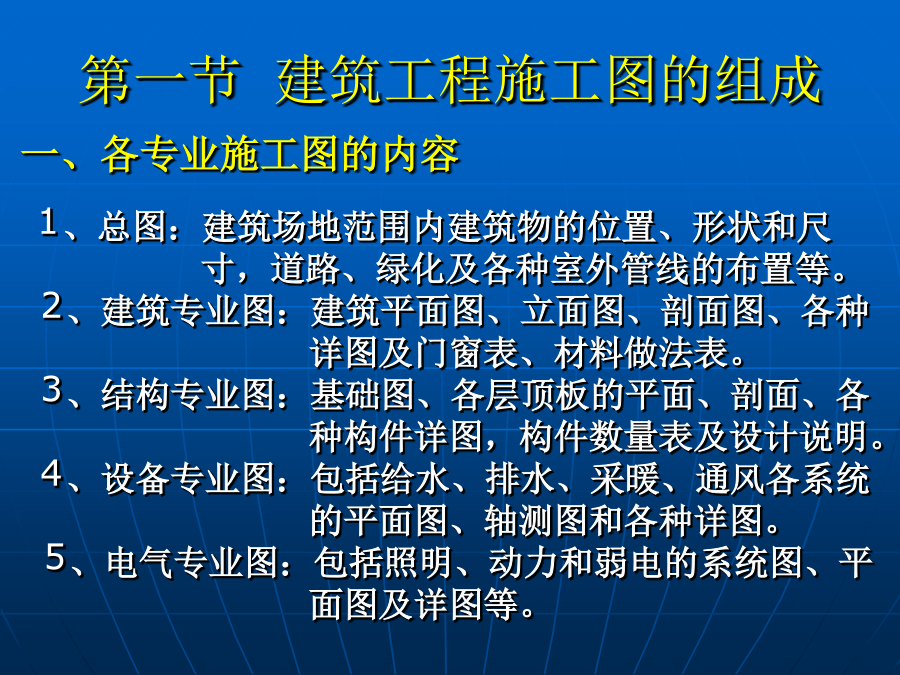

建筑识图的内容第一节建筑工程施工图的组成中心投影图正投影图三、物体的三面正投影图
1、三面正投影体系的形成：
（1）将物体放在三个相互垂直的投影面间；
（2）用三组垂直于投影面的投影线作投影；
（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开
（1）正立投影面不动；
（2）水平投影面向下转动90°；
（3）侧立投影面向右后方转动90°。V
正立面三面正投影图3、三面投影图的特性
（1）不全面性
每个投影图只能反映物体两个方向的尺
寸；立面图反映长度和高度；平面图反
映长度和宽度；侧面图反映高度和宽度。
（2）“三等关系”
长对正：立面图与平面图的长度相等；
高平齐：立面图与侧面图的高度相等；
宽相等：平面图与侧面图的宽度相等。
4、镜像投影图
当用正投影图不易表达物体形状时，可在物体下方放一个镜面，再用正投影法从上向下进行投影，在镜面中反射出的物体的图形就是镜像投影图。
镜像投影法一般应用在绘制各层结构顶板平面图。镜像投影图四、剖面图
（一）剖面图的形成：用一个假想的平面把物体切开，
移走一部分，作剩下这部分物体的正投影。
（二）剖面图的形式：
1、全剖面图
2、半剖面图
3、局部剖面图
4、阶梯剖面图
（三）剖面图的标注方式
1、剖切线：剖切位置、剖切方向、剖面编号。
2、剖面图编号水池的剖面图半剖面图和局部剖面图阶梯剖面图第三节建筑制图标准一、房屋建筑制图统一标准（GBJ—1—86）3、比例：图样大小与实物大小的尺寸之比。定位轴线6、剖切符号：表示剖切的位置、剖视方向及剖面编号。7、引出线：用细实线引出后注明各层材料做法。8、尺寸注法：由尺寸线、尺寸界限和尺寸的起止符号组成。9、标高：表示建筑物各部位高度的符号。（1）绝对标高—我国以青岛黄海平均海平面为绝对标高的零点。（2）相对标高—以建筑物室内首层地面为零点的标高。10、指北针和风玫瑰图:表示图纸和建筑物的方向。风玫瑰表示各地区的风向频率。11、索引符号：表示图上某一部分或某一构件另
有详图。
12、剖切索引符号：表示剖切后的做法另有详
图。
13、详图编号：表示局部详细做法图样的编号。
14、对称符号：表示此线两侧的形状做法完全一
样但方向相反。
15、连接符号：以折断线表示两部分应该连接的
部位。
16、常用建筑材料图例（见下表）11、索引符号：表示图上某一部分或某一构件另有详图。12、剖切索引符号：表示剖切后的做法另有详图。连接符号对称符号二、总图制图图例p18构件及配件图例27页三、常用结构构件代号（表3—16）
第四节施工图的识读建筑总平面图二、建筑专业图
（一）平面图
1、作用：用于施工放线，主体结构施工，门窗安
装、室内装饰及编制工程预算。
2、基本内容
（1）建筑物的朝向，平面形状和房间布局；
（2）建筑物的平面尺寸和轴线间距：柱距、跨度。
（3）建筑物的结构形式为框架结构；
（4）主要建筑材料：钢筋混凝土柱，粘土空心砖墙。
（5）门窗的编号、尺寸见门窗表；
（6）变形缝的位置、作用；
（7）散水、台阶的尺寸。（二）立面图
1、作用：主要用于立面装饰。
2、基本内容
（1）建筑物的外形、高度、门窗、雨罩、台
阶等的位置和形式。
（2）建筑物的总高、层高、窗台高、窗高等
尺寸。
（3）室外地坪、室内地面及门窗的标高。
（4）外墙面的装饰做法、勒脚的高度和做法。
（5）变形缝的位置和做法。
（6）雨水管的位置。（三）屋顶平面图
1、作用：表明屋面排水情况和突出屋面构
造的位置。
2、基本内容
（1）屋顶的形状和尺寸，屋檐的挑出尺寸、女
儿墙的位置和厚度。突出屋面的楼梯间、
水箱间、烟囱、通风道等；
（2）屋面排水情况，排水分区、排水方向、屋
面坡度和雨水管等；
（3）屋顶、屋面有关详图的索引。
（四）外墙详图
1、作用：外墙详图是某处外墙的大样图，它表
示了从室外地面到屋顶各部位的详细
做法。外墙详图可以作为砌墙、室内
外装修、门窗安装和编制施工预算的
依据。
2、内容：（1）墙与轴线的关系；墙的厚度，墙与轴线的关系；
（2）室内外地面处的节点：地面做法、散水、勒脚、
墙身防潮层、踢脚和室内外窗台的做法等；
（3）门窗的节点：窗台做法、门窗过梁等；
（4）屋顶檐口处的节点：屋顶板、梁与墙的连接，
屋面做法、顶棚做法、挑檐或女儿墙的做法等。外墙详图（六）楼梯详图
1、作用：表明楼梯形式、结构类型和平面、
剖面尺寸以及详细做法。
2、内容：
（1）楼梯平面图：楼梯间的轴线间距，楼梯段的步数和宽度，休息板的尺寸，门窗的位置和尺寸等。
（
