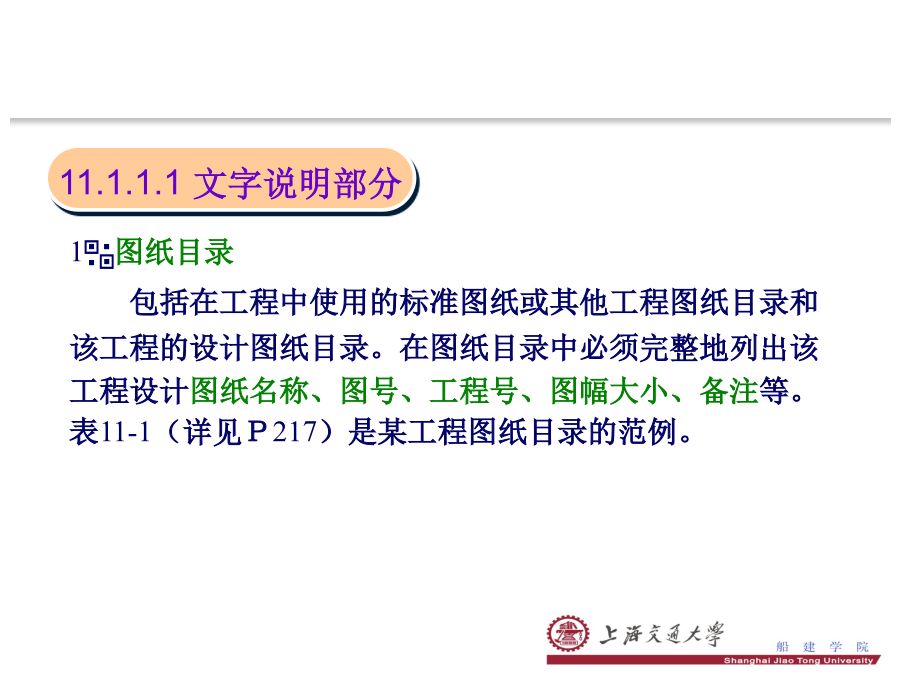

第二篇通风与空调11施工图目录11.1通风与空调工程施工图1图纸目录
包括在工程中使用的标准图纸或其他工程图纸目录和该工程的设计图纸目录。在图纸目录中必须完整地列出该工程设计图纸名称、图号、工程号、图幅大小、备注等。表11-1（详见Ｐ217）是某工程图纸目录的范例。(4)空调系统的划分与组成。包括系统编号、系统所服务的区域、送风量、设计负荷、空调方式、气流组织等。
(5)空调系统的设计运行工况（只有要求自动控制时才有）。
(6)风管系统。包括统一规定、风管材料及加工方法、支吊架要求、阀门安装要求、减振做法、保温等。
(7)水管系统。包括统一规定、管材、连接方式、支吊架做法、减振做法、保温要求、阀门安装、管道试压、清洗等。(8)设备。包括制冷设备、空调设备、供暖设备、水泵等的安装要求及做法。
(9)油漆。包括风管、水管、设备、支吊架等的除锈、油漆要求及做法。
(10)调试和试运行方法及步骤。
(11)应遵守的施工规范、规定等。3设备与主要材料表
设备与主要材料的型号、数量一般在《设备与主要材料表》中给出，它的格式一般采用表11-2（详见Ｐ219）的形式。
表11-3（详见Ｐ219）是某大楼设备与材料表，这里节选的部分仅为范例，以供参考。1平面图
平面图包括建筑物各层面各空调通风系统的平面图、空调机房平面图、制冷机房平面图等。
(1)空调通风系统平面图
空调通风系统平面图主要说明通风空调系统的设备、系统风道、冷热媒管道、凝结水管道的平面布置。它的内容主要包括：
①风管系统
②水管系统③空气处理设备
④尺寸标注
此外，对于引用标准图集的图纸，还应注明所用的通用图、标准图索引号。对于恒温恒湿房间，应注明房间各参数的基准值和精度要求。(2)空调机房平面图
空调机房平面图一般包括以下内容:
①空气处理设备注明按标准图集或产品样本要求所采用的空调器组合段代号，空调箱内风机、加热器、表冷器、加湿器等设备的型号、数量，以及该设备的定位尺寸。
②风管系统用双线表示，包括与空调箱相连接的送风管、回风管、新风管。
③水管系统用单线表示，包括与空调箱相连接的冷、热媒管道及凝结水管道。④尺寸标注包括各管道、设备、部件的尺寸大小、定位尺寸。
其他的还有消声设备、柔性短管、防火阀、调节阀门的位置尺寸。
图11-1是某大楼底层空调机房平面图。(3)冷冻机房平面图
冷冻机房与空调机房是两个不同的概念，冷冻机房内的主要设备为空调机房内的主要设备——空调箱提供冷媒或热媒。也就是说，与空调箱相连接的冷、热媒管道内的液体来自于冷冻机房，而且最终又回到冷冻机房。因此，冷冻机房平面图的内容主要有制冷机组的型号与台数、冷冻水泵和冷凝水泵的型号与台数、冷（热）媒管道的布置以及各设备、管道和管道上的配件（如过滤器、阀门等）的尺寸大小和定位尺寸。2剖面图
剖面图总是与平面图相对应的，用来说明平面图上无法表明的情况。因此，与平面图相对应的空调通风施工图中剖面图主要有空调通风系统剖面图、空调通风机房剖面图和冷冻机房剖面图等。至于剖面和位置，在平面图上都有说明。剖面图上的内容与平面图上的内容是一致的，有所区别的一点是：剖面图上还标注有设备、管道及配件的高度。3系统图（轴测图）
系统轴测图采用的是三维坐标，如图11-2所示。它的作用是从总体上表明所讨论的系统构成情况及各种尺寸、型号和数量等。
具体地说，系统图上包括该系统中设备、配件的型号、尺寸、定位尺寸、数量以及连接于各设备之间的管道在空间的曲折、交叉、走向和尺寸、定位尺寸等。系统图上还应注明该系统的编号。
图11-3是用单线绘制的某空调通风系统的系统图。
系统图可以用单线绘制，也可以用双线绘制。4原理图
原理图一般为空调原理图，它主要包括以下内容：系统的原理和流程；空调房间的设计参数、冷热源、空气处理和输送方式；控制系统之间的相互关系；系统中的管道、设备、仪表、部件；整个系统控制点与测点间的联系；控制方案及控制点参数；用图例表示的仪表、控制元件型号等。5详图
空调通风工程图所需要的详图较多。总的来说，有设备、管道的安装详图，设备、管道的加工详图，设备、部件的结构详图等。部分详图有标准图可供选用。
图11-4所示是风机盘管接管详图。
可见，详图就是对图纸主题的详细阐述，而这些是在其他图纸中无法表达但却又必须表达清楚的内容。以上是空调通风工程施工图的主要组成部分。可以说，通过这几类图纸就可以完整、正确地表述出空调通风工程的设计者的意图，施工人员根据这些图纸也就可以进行施工、安装了。在阅读这些图纸时，还需注意以下几点：
(1)空调通风平、剖面图中的建筑与相应的建筑平、剖面图是一致的，空调通风平面图是在本层天棚以下按俯视图绘制的；(2)空调通风平、剖面图中的建筑轮廓线只是与空调通风系统有关的部分（包括有关的门、窗、梁、柱、平台等建
