单片机-(2)知识课件.ppt

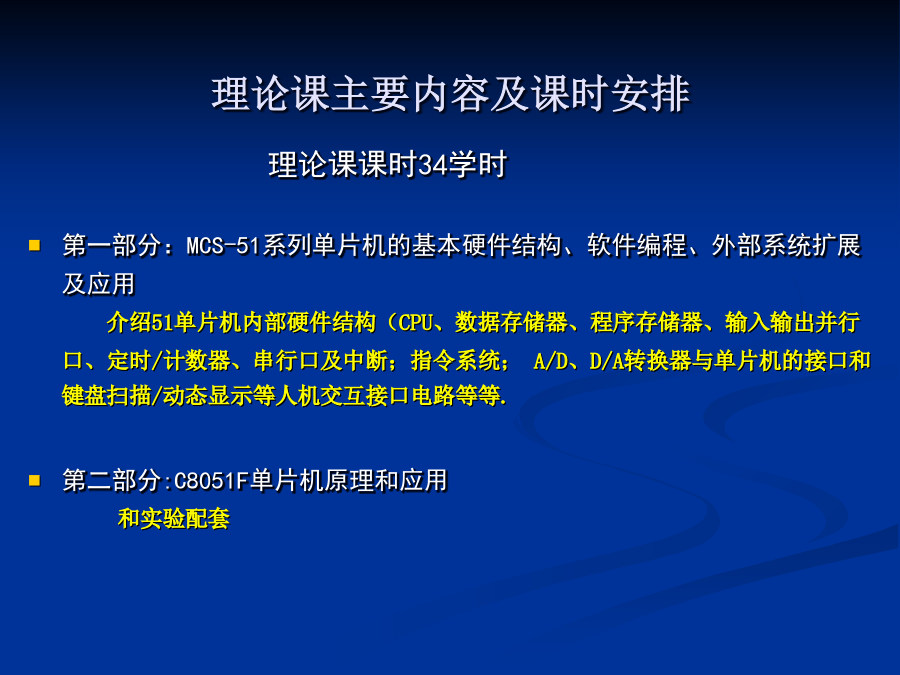

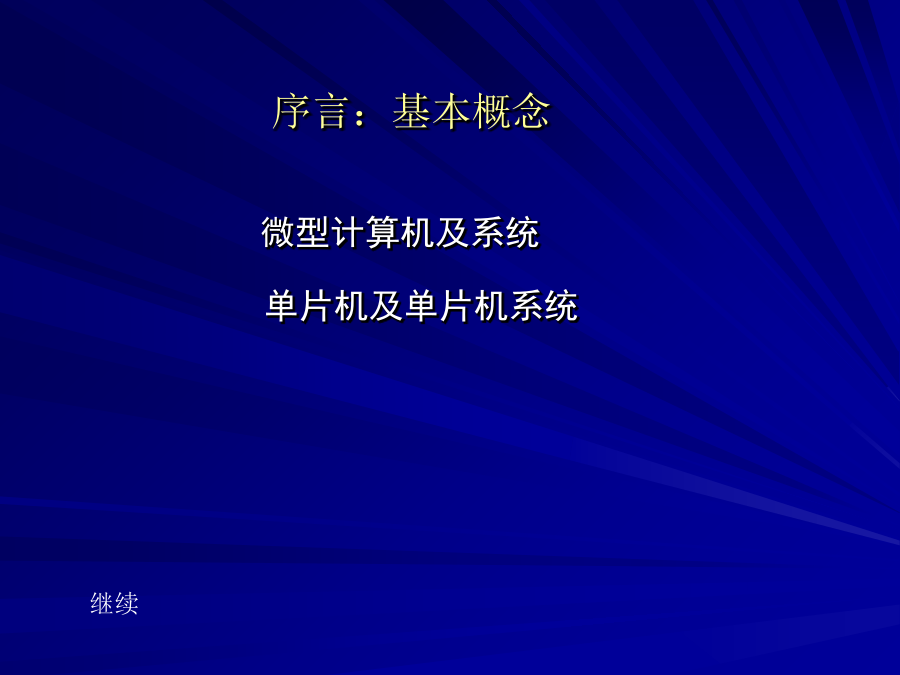

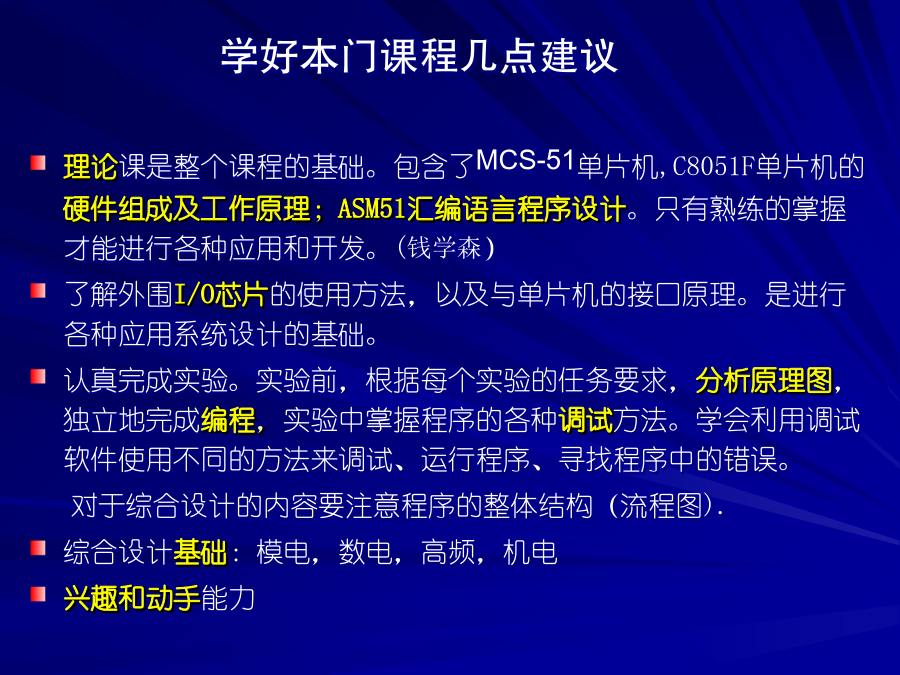

单片机原理及应用理论课主要内容及课时安排学好本门课程几点建议序言：基本概念微型计算机及系统单片机及单片机系统微型计算机与单片机在硬件结构上的比较单片机应用：
广泛应用于家用电器、工业仪表、汽车电子、军事武器装备等各种场合。
面临的主要任务不是大批量的数据运算，而是各种“开关量”的处理和一些简单的数据计算。
单片机及单片机系统的特点：强调低成本、高可靠性、低功耗和系统体积微型化。

51系列单片机：
MCS-51系列:20世纪80年代，由美国INTEL公司最初推出生产,是目前世界上使用量最大的、最成熟的产品之一。
80C51系列
80C51兼容系列
PHILIPS，SIEMENS，AMD，ATMEL，SST，WINBOND等公司推出的新型51兼容单片机：内核以MCS-51为基础，指令系统兼容第一章：80C51系列单片机的基本结构80C51系列单片机芯片型号及制造工艺80C51单片机内部基本组成1.180C51单片机的主要性能和特点堆栈：设在RAM单元中，区域可以浮动，既通过堆栈指针SP来确定堆栈的位置（复位时SP=07H）；
指令系统：111条指令。按功能可分为5大类。既：
数据传送；
算术运算；
逻辑运算；
控制转移；
布尔操作。
布尔处理机：配合布尔运算（位运算）的指令进行逻辑运算；
CPU：运算器+控制器CPU：运算器+控制器51单片机片外扩展51单片机外型图（DIP封装）MCS-51单片机的逻辑符号图1，主电源引脚:Vcc(+5V---40脚)和Vss(GND20脚);

2，外接晶体引脚：XTAL1（19脚）、XTAL2（18脚）
51（CMOS型）内部有一个高增益反相放大器，与外接石英晶体（或陶瓷谐振器）一起构成了一稳定的自激震荡器（见A），单片机的工作频率取决于石英晶体的固有谐振频率。
如果使用外部震荡器信号,其外来的时钟脉冲信号加在XTAL1的引脚上（见B）。3，控制线（4条）：
定义、引脚方向、有效电平（及持续时间）

RST/Vpd（第9脚）：
①单片机复位输入端，高电平有效。通过在该引脚上施加持续2个机器周期以上的高电平，使系统达到复位的目的。
为了时整个单片机系统能够可靠复位，一般还需要外加复位电路（如图）。

②备用电压输入端。当单片机的主电源因故障而下降到某一个值时，RST/VPD上的电源可自动与片内RAM连接以确保RAM内的信息不丢失。在复位状态下：所有SFR的内容全变为“0”，
并行端口输出“1”。RAM内容不变。 ALE/PROG（第30脚）：
①以一个不变的频率（系统时钟fosc/6)周期性输出正脉冲。当单片机使用外部存储器时，此信号作为P0口送出的低八位地址的锁存信号。（P0口的数据/地址分时复用）
②对于EPROM型的单片机,此脚还是用于烧写程序（编程）时，输入编程脉冲。

/PSEN（29脚）：
外部程序程序存储器的读选通信号。当单片机使用外部程序存储器ROM时，此脚在一个机器周期内产生两次负脉冲。
注意，访问外部RAM或内部ROM时，不产生此信号。 /EA/Vdd（31脚）：
①外部程序存储器的选择控制输入端：
单片机只有内部的程序存储器
将/EA=“1”电平
系统只使用外部的程序存储器（内部无ROM或内部有ROM不用）
将/EA=“0”电平，外部程序存储器编址从0000H单元开始。
系统既使用内部程序存储器（4K字节）又使用外部程序存储器：
将/EA=“1”电平
先使用单片机内部的程序存储器，地址为0000H-0FFFH；当程序计数器PC的值超过0FFFH（4K）时，单片机将自动转向外部程序存储器，外部程序存储器编址从1000H单元开始。

②对于EPROM型的单片机，此脚还是用于写程序时，加入21伏的编程电压。4，并行输入/输出端口引脚（P0-P3）
P0.0-P0.7P0端口线(39-32脚)：
①输出能力最强的I/O端口，以吸收电流方式可以驱动8个LSTTL负载。驱动MOS负载时，应接一个10K左右的上拉电阻。
②如果系统使用外接存储器时，该口还作为低八位地址和数据的复用总线。在这种情况下，P0口不再作I/O端口。

P1.0-P1.7P1端口线(1–8脚)：
通用I/O端口。负载能力为4个LSTTL负载。

P2.0–P2.7P2端口线(21–28脚)：
①通用I/O端口；负载能力为4个LSTTL负载
②当系统使用外接存储器时，该口还作为高八位地址总线。在这种情况下，P0口就不再作I/O端口。P3.0–P3.7P3端口线（10–17脚）：
①通用I/O端口；负载能力为4个LSTTL负载。
②具有第二功能。掌握80C51单片机的存储器:
功能分区、相应的寻址方式
