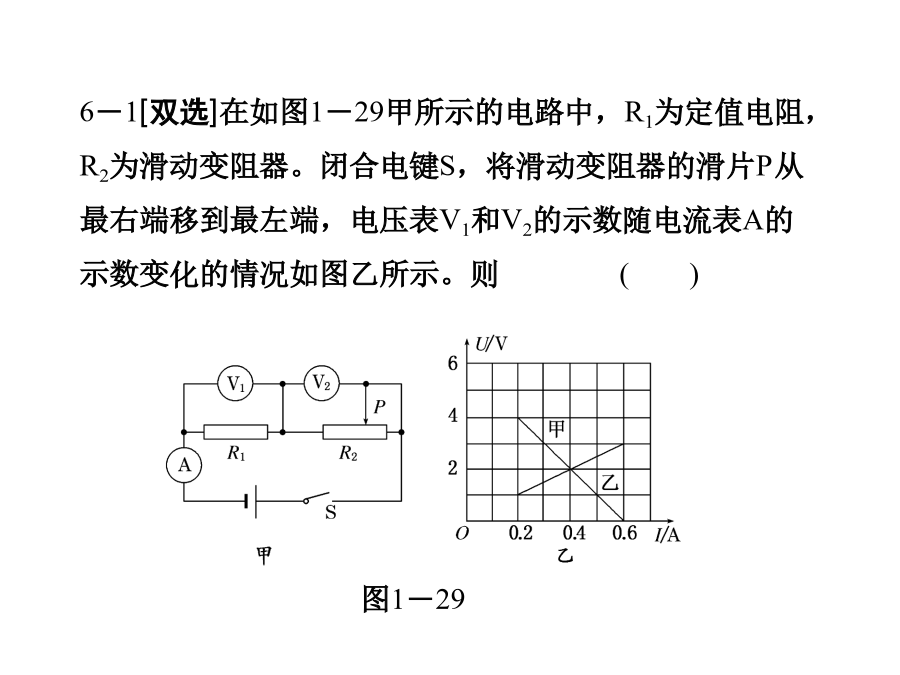

6－1[双选]在如图1－29甲所示的电路中，R1为定值电阻，R2为滑动变阻器。闭合电键S，将滑动变阻器的滑片P从最右端移到最左端，电压表V1和V2的示数随电流表A的示数变化的情况如图乙所示。则 ()A．图线甲反映的是电压表V2的示数随电流的变化
B．电源内电阻的阻值为10Ω
C．电源的最大输出功率为3.6W

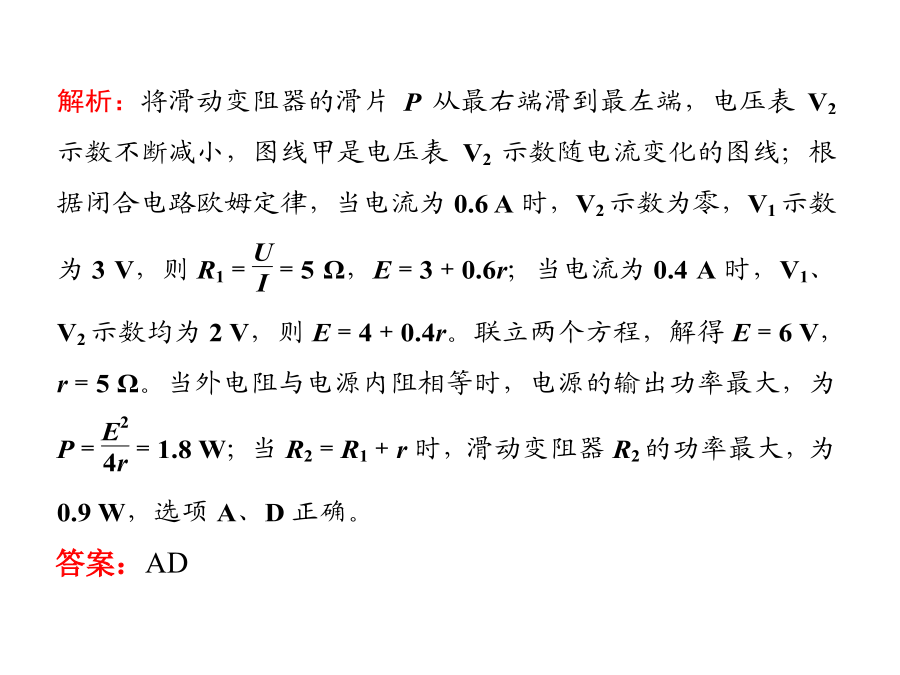

D．滑动变阻器R2的最大功率为0.9W答案：AD
解析：当滑片P向左移动时，R2的阻值增大，总电阻增大，干路中电流减小，故小灯泡L变暗，B选项错误；电流表示数变小，电压表示数U′＝E－Ir－IRL，电压表示数增大，A选项正确；电容器两端电压增大，电容器上所带的电荷量也增大，C选项错误；电源的总功率P＝EI，故电源的总功率变小，D选项错误。6－3[双选]如图1－31所示的电路，电源电
动势为E，内阻为r，R为可变电
阻，其余为定值电阻。则开关S闭
合后，当R变小时，以下说法正图1－31
确的是 ()
A．R1的功率变大
B．R2的功率变大
C．R3的功率变大
D．R4的功率变大解析：由电路图可知，R和R3先并联，再与R2串联，然后与R4并联，最后与R1串联接入电路。当可变电阻R变小时，电路的总电阻变小，干路上的电流变大，R1的电压增大，功率增大。R4的电压和电流减小，功率减小。R2的电流和电压增大，R2的功率增大，R3的电压减小，功率减小。在直流电路中动态电路分析的常规方法是运用闭合电路欧姆定律以及串、并联电路规律综合判断，但也有特殊的方法——“并同串反”。“并同”是指某支路电电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)；“串反”是指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)。注意“并同串反”法则的应用条件为单变量电路。对于多变量引起的电路变化，若各变量对同一对象分别引起的效果相同，则该法则的结果成立；若各变量对同一对象分别引起的效果相反，则“并同串反”法则不适用，只能采用常规的动态电路分析方法。另外还可以采用“极端法”：把滑动变阻器的阻值分别滑到最大和零的位置，进行分析，从而得到结论。这种方法在解题时需要灵活选用。
