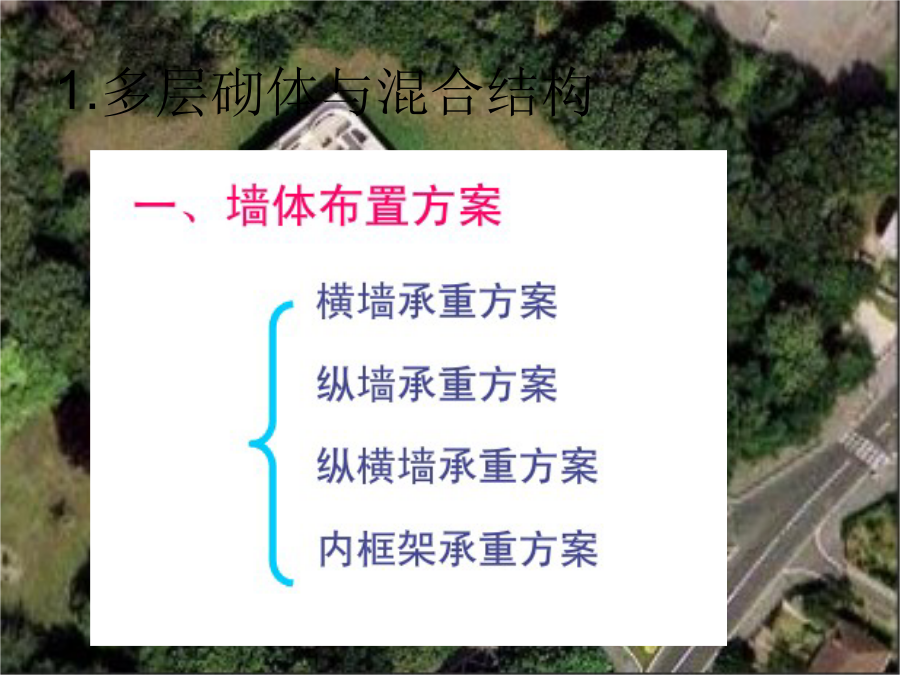

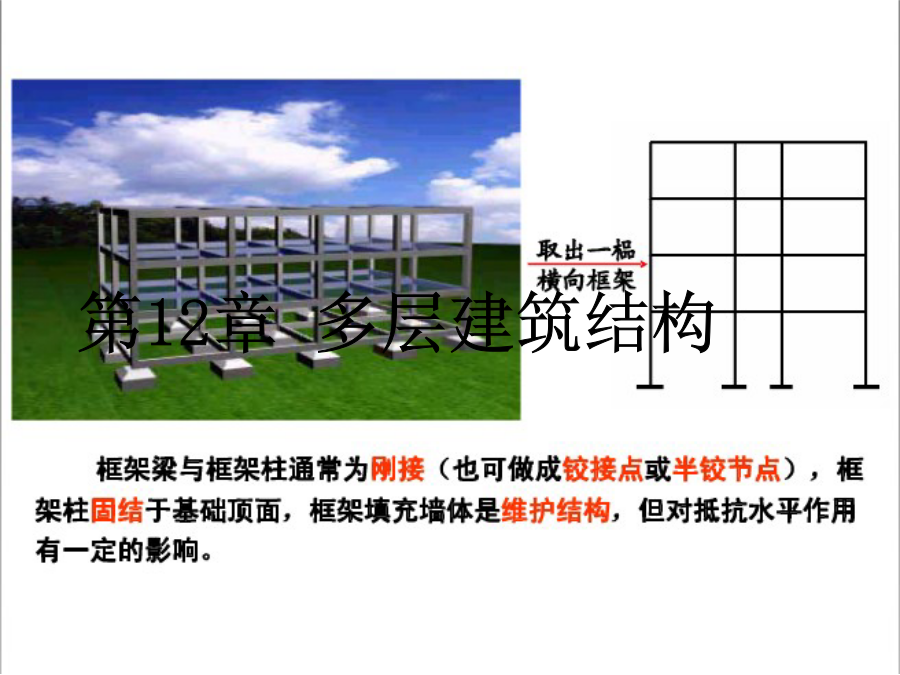

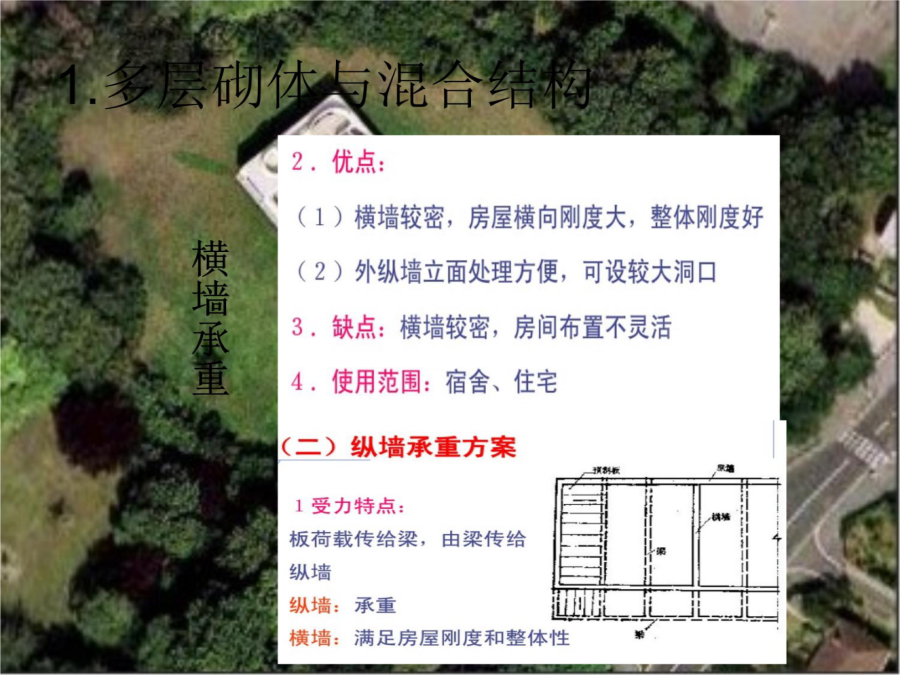

第12章多层建筑结构1.多层砌体与混合结构1.多层砌体与混合结构1.多层砌体与混合结构1.多层砌体与混合结构1.多层砌体与混合结构1.多层砌体与混合结构9.2框架结构组成：纵、横梁和立柱组成萨伏伊别墅位于巴黎郊区，1928年设计，1930年完工。
在1926年出版的《建筑五要素》中，柯布西耶曾提出了新建筑的“五要素”，它们是：1、底层的独立支柱；2、屋顶花园；3、自由平面；4、自由立面；5、横向长窗。萨伏伊别墅正是勒·柯布西耶提出的这“五要素”的具体体现，甚至可以说是最为恰当的范例，对建立和宣传现代主义建筑风格影响很大。9.2框架结构结构受力合理（均匀、对称、对直、贯通，尽量避免缺梁抽柱）对称三跨。房间进深：6m、6.6m、6.9m走廊跨度：2.4m、2.7m、3.0m开间方向柱距：3.6~8m适用范围：旅馆、教学、办公、医院5000教室6000等跨式柱网：常用跨度为6米、7.5米、9米、12米
开间方向柱距：6m
适用范围：厂房、仓库、商店对称不等跨式柱网民用建筑柱网布置注意：
无论是工业或民用建筑的柱网布置，当房屋长度较大（55米）时，均需设置伸缩缝，在缝的两侧应各自设置框架2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构2.多层框架结构1920年12月16日宁夏海原发生了8．5级的强烈地震，死亡20余万人。汾阳文峰塔就在这次地震波及下，从顶上11层至13层，出现宽大的裂缝，部分倒塌。沿着南北向在窗洞拱券上下开裂、分离、倾出，东半部倒塌较重。从地图上量测，海原距汾阳直线距离约550公里，即千里之外，地震波是从西向东传来，砖塔在顺着东西方向摆动，因之出现南北向的裂缝。洞上方拱券是受地震惯性力的薄弱部位，所以窗肚墙震害很重。
98年开始维修，2000年12月维修结束。
其维修后84．93米（原高度为80．12米）的高度，在中国古代砖塔中是位列第一的。
2006年05月25日，文峰塔作为明至清时期古建筑，被国务院批准列入第六批全国重点文物保护单位名单。2.多层框架结构新加坡滨海湾金沙酒店
40亿英镑新加坡滨海湾金沙酒店新
加
坡
滨
海
湾
金
沙
酒
店花园原本应该与三座塔楼保持中心对称的位置,但设计团队在和一个风水专家讨论后决定把花园向北侧移动,把一部分花园在北面的塔楼上悬挑出去。这个悬挑接近747米,目前是世界上公共建筑中最大的悬挑结构。3.井格梁楼盖结构3.井格梁楼盖结构3.井格梁楼盖结构3.井格梁楼盖结构3.井格梁楼盖结构3.井格梁楼盖结构3.井格梁楼盖结构4.密肋楼盖结构4.密肋楼盖结构4.密肋楼盖结构单向密肋楼盖双向密肋楼盖：和井字楼盖不同，无边支承梁。5.无梁楼盖结构5.无梁楼盖结构5.无梁楼盖结构5.无梁楼盖结构5.无梁楼盖结构试验表明，无梁楼盖在开裂前处于弹性工作阶段，随荷载增加，裂缝首先在柱帽顶部出现，随后不断发展，在跨中中部相继出现板底裂缝，这些裂缝相互正交，且平行于柱列轴线。破坏时，裂缝加大，钢筋屈服，混凝土压坏。
