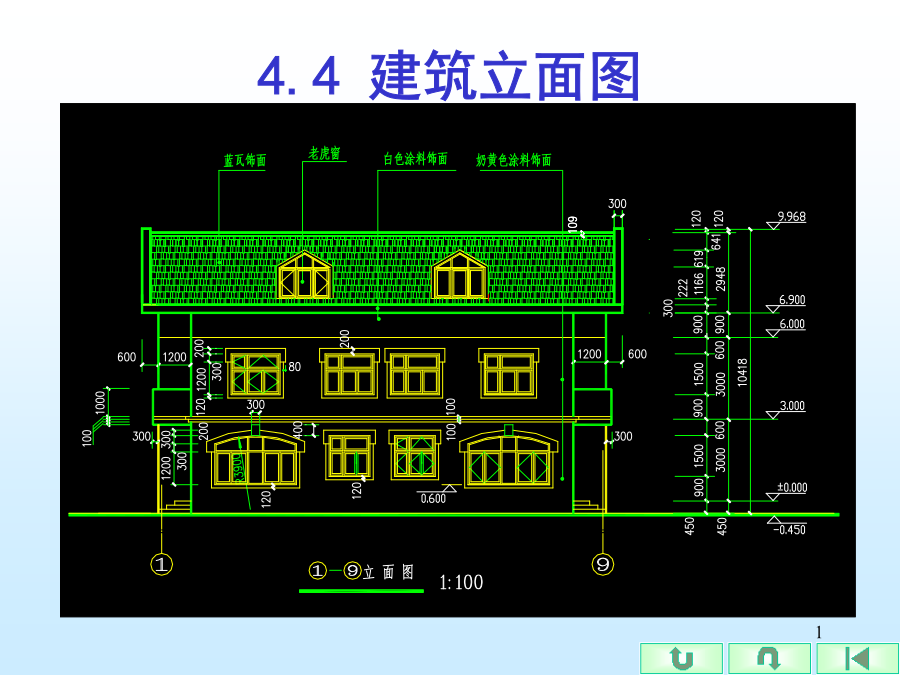

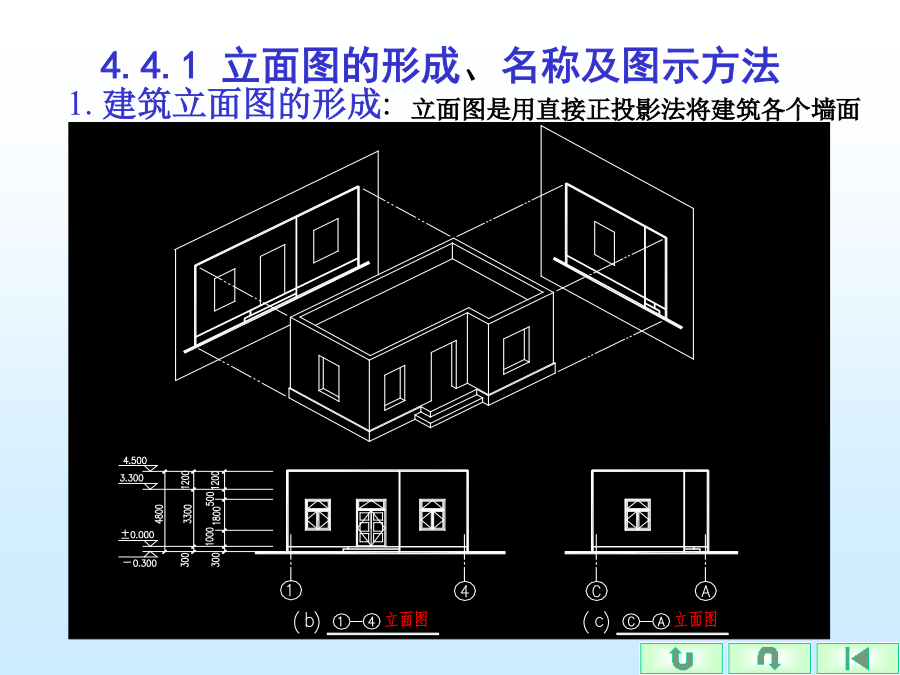

4.4建筑立面图4.4.1立面图的形成、名称及图示方法
2.立面图的图名
1)按建筑墙面的特征命名：正立面图（入口所在墙面）、背立面图、侧立面图

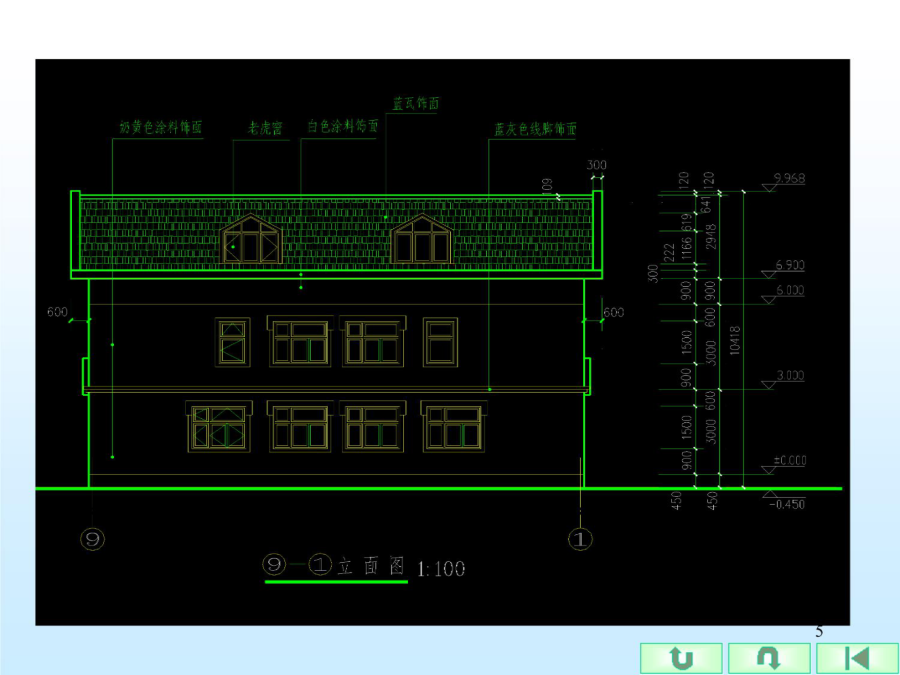

２）按各墙面的朝向命名：东立面图、西立面图、南立面图、西南立面图等
３）按建筑两端定位轴线编号命名：
464.4.２立面图的内容和作用
建筑立面图主要用来表达房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨篷等部分的材料和作法。建筑立面图的图示内容4.4.２绘制立面图的有关规定（３）图例：11121314（４）尺寸标注：（４）尺寸标注：1、比例1∶50、1∶100、1∶150、1∶200、1∶300。一般同相应平面图
2、定位轴线首尾定位轴线
3、图例相同的构件和构造如门窗、阳台、墙面装修等可局部详细图示，其余简化画出。如相同的门窗可只画1个代表图例，其余的只画轮廓线。4、线型
⑴粗实线b：立面图的外轮廓线
⑵中实线0.5b：突出墙面的雨篷、阳台、门窗洞口、窗台、窗楣、台阶、柱、花池等投影
⑶细实线0.25b：其余如门窗、墙面等分格线、落水管、材料符号引出线及说明引出线等
⑷特粗实线1.4b：地坪线，两端适当超出立面图外轮廓。新标准中无，但非强制性，习惯上均用。
5、尺寸标注外部三道尺寸即高度方向总尺寸、定位尺寸（两层之间楼地面的垂直距离即层高）细部尺寸（楼地面、阳台、檐口、女儿墙、台阶、平台等部位）三道尺寸。
6、标高标注楼地面、阳台、檐口、女儿墙、台阶、平台等处标高。上顶面标高应注建筑标高（包括粉刷层，如女儿墙顶面）下底面标高应注结构标高（不包括粉刷层，如雨蓬、门窗洞口）立面图、剖面图标高标注形式（符号尖端指至被标注位置）4.５建筑剖面图4.５.２剖切面的位置及剖示方向２.剖面图的剖视方向：4.５.３剖面图的内容和作用建筑剖面图的图示内容4.５.４绘制立面图的有关规定（２）图线：（３）图例：
由于比例较小，剖面图上的门、窗等构件也用图例表示见教材上表４．10。
（４）尺寸标注：
1.剖面图的尺寸标注在竖直方向上：图形外部标注三道尺寸及建筑物的室内外地坪、各层楼面、门窗的上下口及墙顶等部位的标高。外部的三道尺寸，最外一道为总高尺寸，从室外地平面起标到墙顶止，标注建筑物的总高度；中间一道尺寸为层高尺寸，标注各层层高（两层之间楼地面的垂直距离称为层高）；最里边一道尺寸称为细部尺寸，标注墙段及洞口尺寸。
2.水平方向：常标注剖到的墙、柱及剖面图两端的轴线编号及轴线间距，并在图的下方注写图名和比例。
3.其它标注：由于剖面图比例较小，某些部位如墙脚、窗台、过梁、墙顶等节点，不能详细表达，可在剖面图上的该部位处，画上详图索引标志，另用详图来表示其细部构造尺寸。此外楼地面及墙体的内外装修，可用文字分层标注。４.５.５其它标注：室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等处的标高4.５.6绘制立面图的步骤314.５.7绘制剖面图的步骤33
