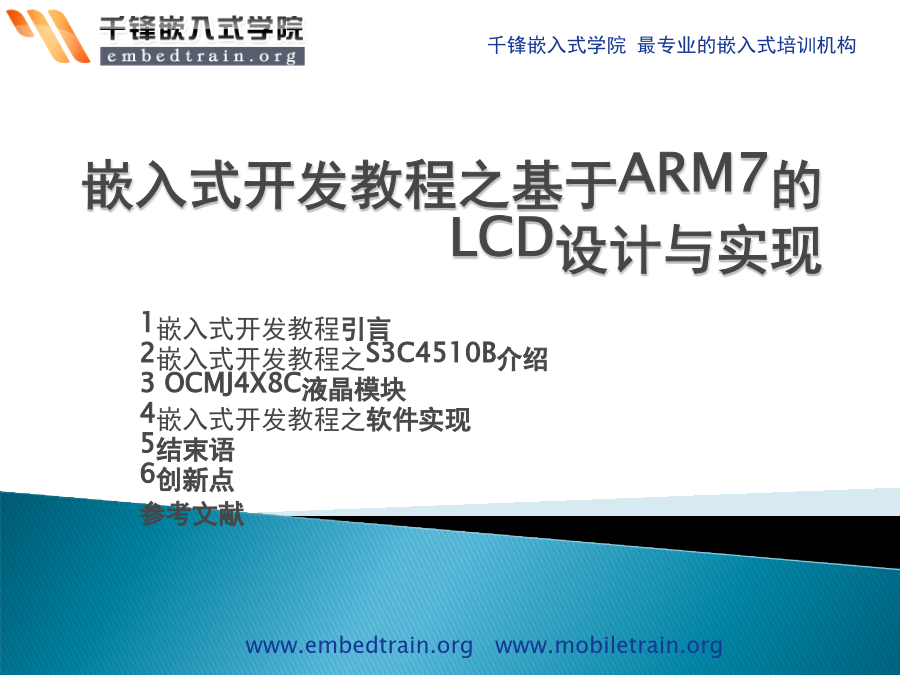

嵌入式开发教程之基于ARM7的LCD设计与实现知识课件.pptx

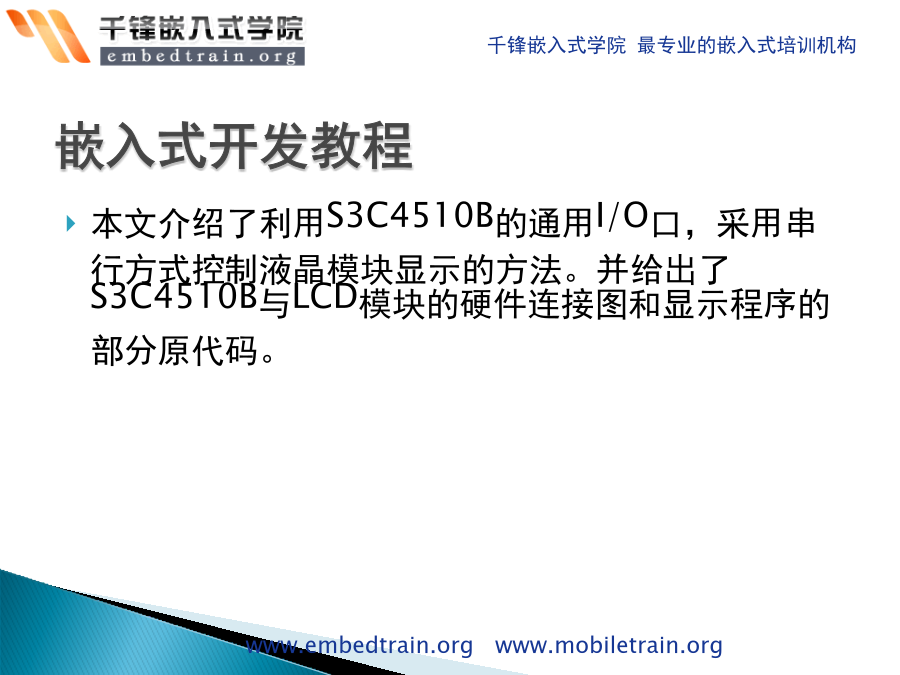

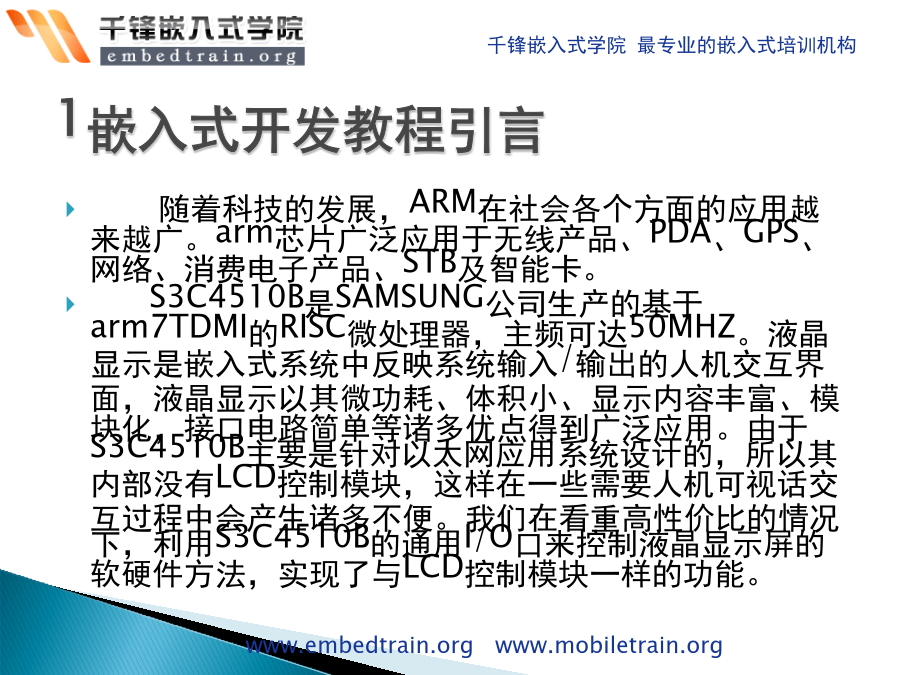

嵌入式开发教程之基于ARM7的LCD设计与实现本文介绍了利用S3C4510B的通用I/O口，采用串行方式控制液晶模块显示的方法。并给出了S3C4510B与LCD模块的硬件连接图和显示程序的部分原代码。随着科技的发展，ARM在社会各个方面的应用越来越广。arm芯片广泛应用于无线产品、PDA、GPS、网络、消费电子产品、STB及智能卡。

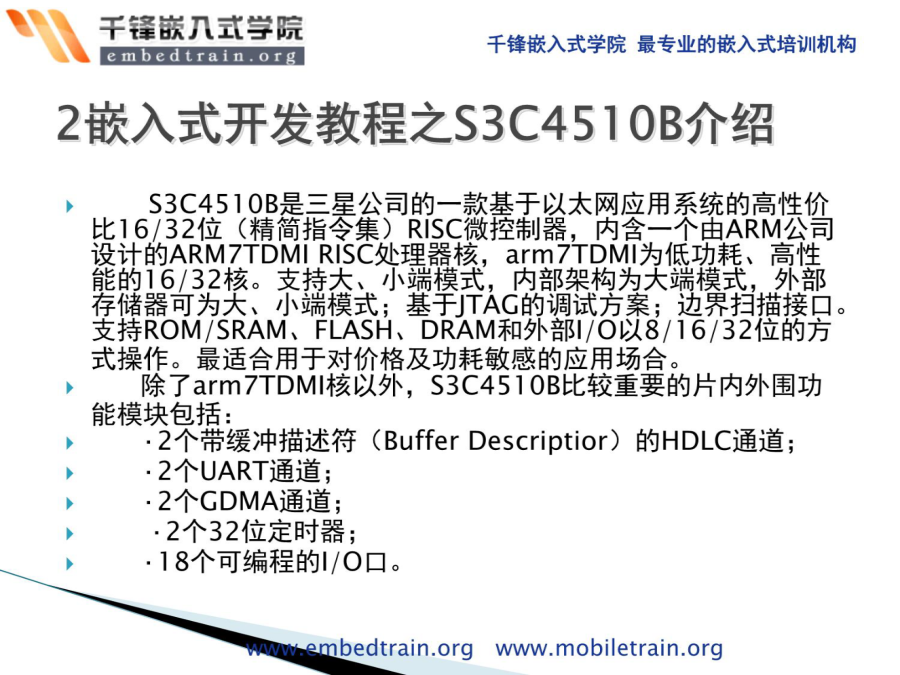

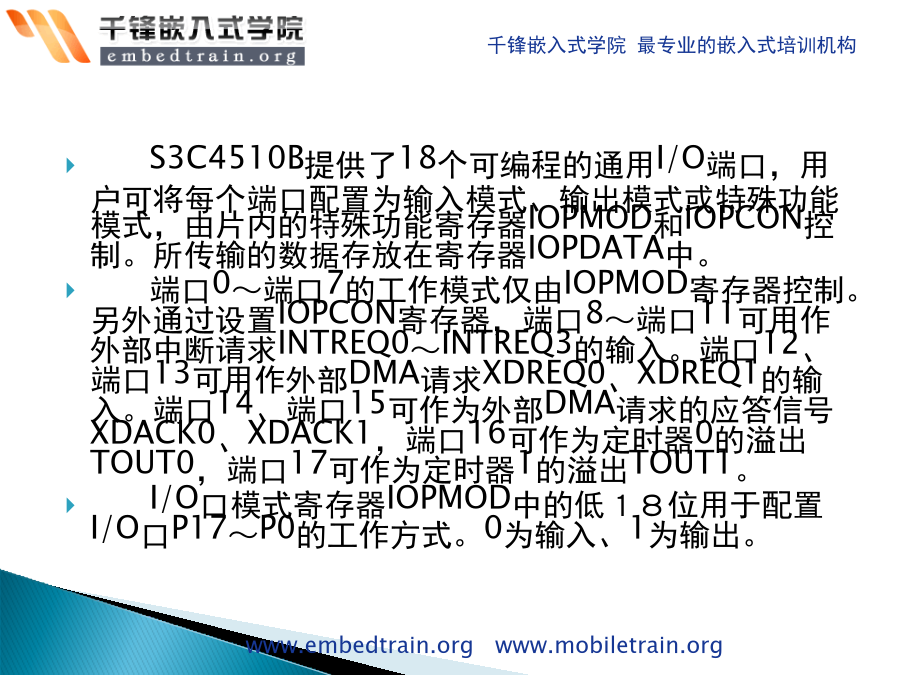

S3C4510B是SAMSUNG公司生产的基于arm7TDMI的RISC微处理器，主频可达50MHZ。液晶显示是嵌入式系统中反映系统输入/输出的人机交互界面，液晶显示以其微功耗、体积小、显示内容丰富、模块化，接口电路简单等诸多优点得到广泛应用。由于S3C4510B主要是针对以太网应用系统设计的，所以其内部没有LCD控制模块，这样在一些需要人机可视话交互过程中会产生诸多不便。我们在看重高性价比的情况下，利用S3C4510B的通用I/O口来控制液晶显示屏的软硬件方法，实现了与LCD控制模块一样的功能。S3C4510B提供了18个可编程的通用I/O端口，用户可将每个端口配置为输入模式、输出模式或特殊功能模式，由片内的特殊功能寄存器IOPMOD和IOPCON控制。所传输的数据存放在寄存器IOPDATA中。
端口0～端口7的工作模式仅由IOPMOD寄存器控制。另外通过设置IOPCON寄存器，端口8～端口11可用作外部中断请求INTREQ0～INTREQ3的输入。端口12、端口13可用作外部DMA请求XDREQ0、XDREQ1的输入。端口14、端口15可作为外部DMA请求的应答信号XDACK0、XDACK1，端口16可作为定时器0的溢出TOUT0，端口17可作为定时器1的溢出TOUT1。
I/O口模式寄存器IOPMOD中的低１８位用于配置I/O口P17～P0的工作方式。0为输入、1为输出。该款液晶采用台湾矽创电子公司生产的ST7920中文图形控制芯片。液晶屏幕为128X64点。其可以显示字母、数字符号、中文字型及图形，具有绘图及文字画面混合显示功能。内置2M中文字型ROM（CGROM）总共提供8192个中文字型（16X16点阵），16K半宽字型ROM（HCGROM）总共提供126个符号字型（16X8点阵），64X16位字型产生RAM（CGRAM），另外绘图显示画面提供个个64X256点的绘图区域（GDRAM），可以和文字画面混合显示。提供多功能指令：画面清除（Displayclear）、光标归位（Returnhome）、显示打开/关闭（Displayon/off）、光标显示/隐藏（Cursoron/off）、显示字符闪烁（Displaycharacterblink）、光标移位（Cursorshift）、显示移位（Displayshift）、垂直画面旋转（Verticallinescroll）、反白显示（By_line_reversedisplay）、待命模式（Standbymode）。OCMJ4X8C(128X64)引脚说明（表1）
管脚号管脚符号说明1VSS逻辑电源地
2VDD逻辑电源+5V
3NC无连接
4RS（CS）高：数据/低：指令（串行输入的片选）
5R/W（SID）高：读/低：写（串行数据）6E（SCLK）使能端（串行时钟）
7-14DB0-DB7并行数据端
15PSB高：并行/低：串行
16NC无连接
17/RST系统复位低电平有效
18NC无连接
19LEDA背光电源+5V
20LEDK背光电源0V硬件电路:
对于该款液晶模块，当PSB端接高电平时，模块将进入并行模式，并行模式又分为8-位和4-位传输模式。当PSB段接低电平时，模块将进入串行模式。该设计采用4线串行输入方式，所以将PSB端接地。并将背光电源端LEDA接电源+5V，LEDK接地。
然后，将S3C4510B的IO口分别与液晶模块相接如下：IO3—SCLK、IO5—CS、IO7—SID、IO9—/RST。这里要注意的是需要通过软件设置S3C4510B相应的特殊功能寄存器，将IO3，IO5，IO7，IO9设置为输出模式。硬件连接图如图1所示：软件开发环境为ARMSDTV2.5。程序分为两部分：首先为arm初始化，使用汇编语言书写。然后才是用C语言书写的显示主程序。
下面分别将两部分结合原代码略加说明。
汇编语言部分：
IOPMODEQU0x3FF5000；定义IO口模式寄存器
IOPDATAEQU0x3FF5008；定义IO口数据寄存器
IMPORTMain
AREAInit,CODE,READONLY
ENTRY
LDRR0,=0x3FF0000
LDRR1,=0xE7FFFF80；配置SYSCFG，片内4Kcache,4KSRAM
STRR1,[R0]
LDRSP,=0x3FE1000；SP指向4KSRAM的尾地址，堆栈向下生成
