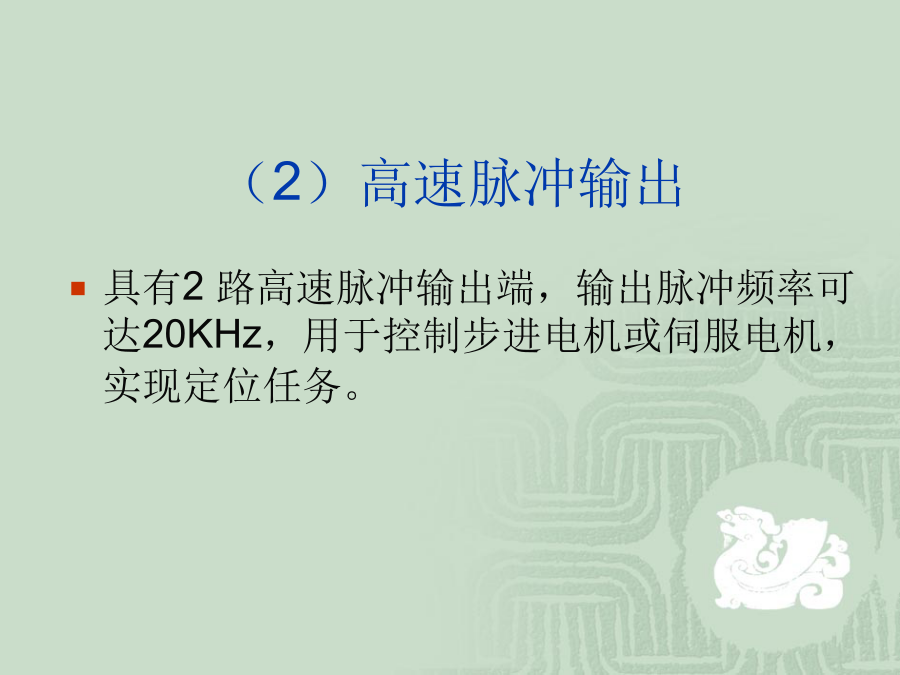

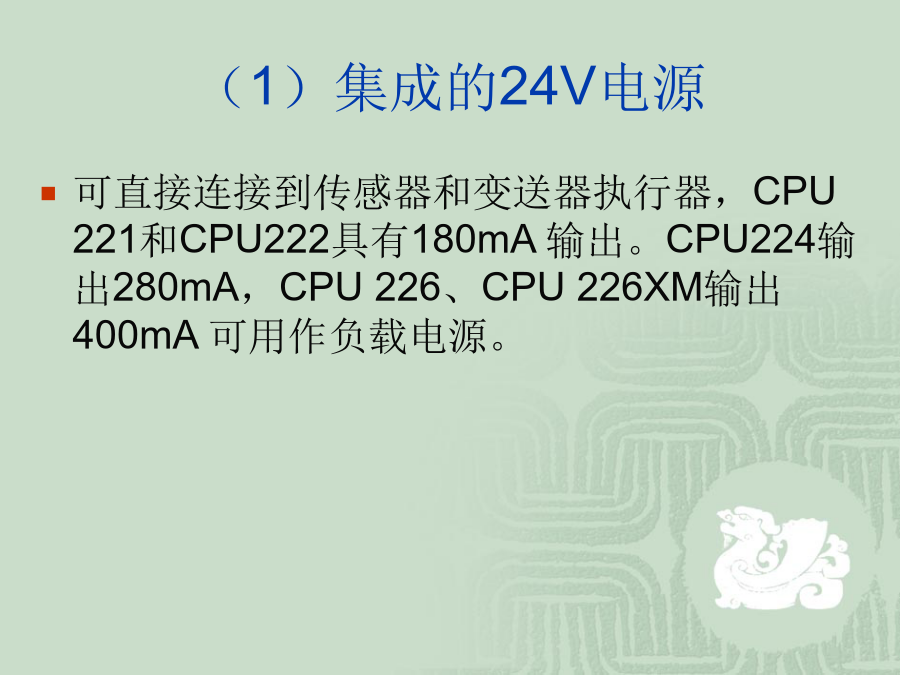

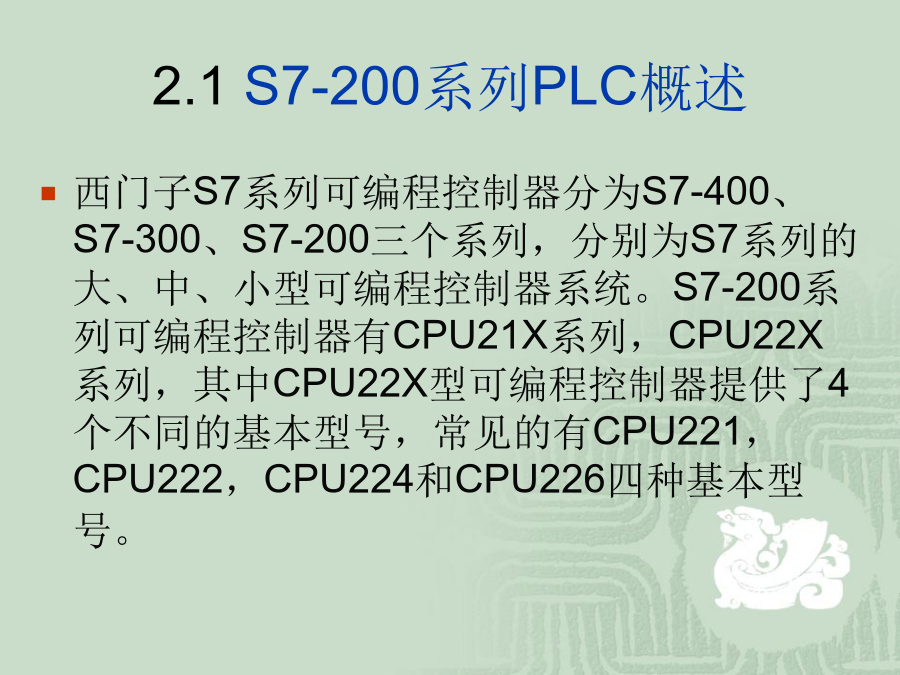

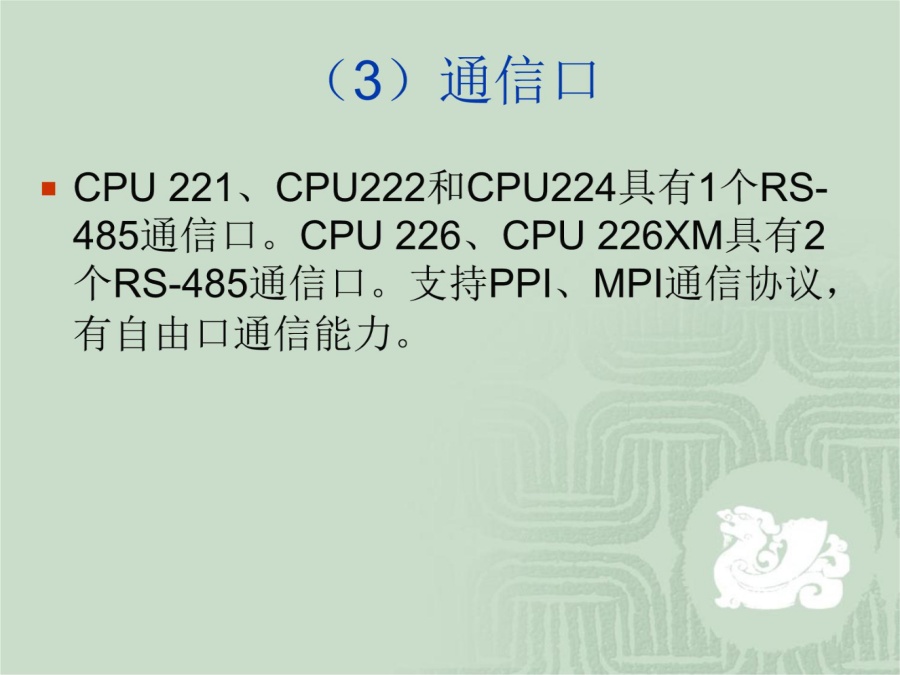

第2章西门子S7-200系列可编程控制器介绍2.1S7-200系列PLC概述（1）集成的24V电源（2）高速脉冲输出（4）模拟电位器（5）中断输入允许以极快的速度对过程信号的上升沿作出响应。（7）电池模块（8）不同的设备类型（9）数字量输入/输出点（10）高速计数器2.2S7-200系列CPU224型PLC的结构2.2.1CPU224型PLC外型及端子介绍2.CPU224型PLC端子介绍（2）基本输出端子（3）高速反应性
（4）模拟电位器模拟电位器用来改变特殊寄存器（SM28，SM29）中的数值，以改变程序运行时的参数。如定时器、计数器的预置值，过程量的控制参数。
（5）存储卡该卡位可以选择安装扩展卡。扩展卡有EEPROM存储卡，电池和时钟卡等模块。存储卡用于用户程序的拷贝复制

2.2.2CPU224型PLC的结构及性能指标2.2.3PLC的CPU的工作方式（2）用编程软件改变工作方式。（3）在程序中用指令改变工作方式2.3扩展功能模块1.扩展单元2.电源模块型号电源的技术指标数字量输入技术指标数字量输出技术指标2.3.2常用扩展模块介绍2.模拟量扩展模块模拟量扩展模块提供了模拟量输入/输出的功能1最佳适应性2灵活性模拟量扩展模块的数据如表所示。3.热电偶、热电阻扩展模块EM231热电偶模块用于七种热电偶类型J、K、E、N、S、T和R型。用户必须用DIP开关来选择热电偶的类型，连到同模块上的热电偶必须是相同类型。外型如图所示。4.PROFIBUS-DP通信模块
2.4S7-200系列PLC内部元器件1.数据的长度2.数据类型及数据范围数据类型、长度及数据范围
3.常数2.4.2编址方式2.4.3寻址方式2.间接寻址间接寻址时操作数并不提供直接数据位置，而是通过使用地址指针来存取存储器中的数据。在S7-200中允许使用指针对I、Q、M、V、S、T、C（仅当前值）存储区进行间接寻址（1）使用间接寻址前，要先创建一指向该位置的指针。（2）指针建立好后，利用指针存取数据。如图所示。
2.4.4元件功能及地址分配1.输入映像寄存器（输入继电器）2.输出映像寄存器（输出继电器）3.变量存储器V4.内部标志位存储器（中间继电器）M5.特殊标志位存储器SM6.局部变量存储器L7.定时器T8.计数器C9.高速计数器HC10.累加器AC11.顺序控制继电器S（状态元件）12.模拟量输入/输出映像寄存器（AI/AQ）2.5习题
