单片机实现交通灯控制
一、课程设计的目的:
1、加深对单片机的基本概念、基本原理、基本结构的理解；
2、通过课程设计提高学生单片机的开发能力，包括硬件设计和软件编程的能力。
二、课程设计的内容:

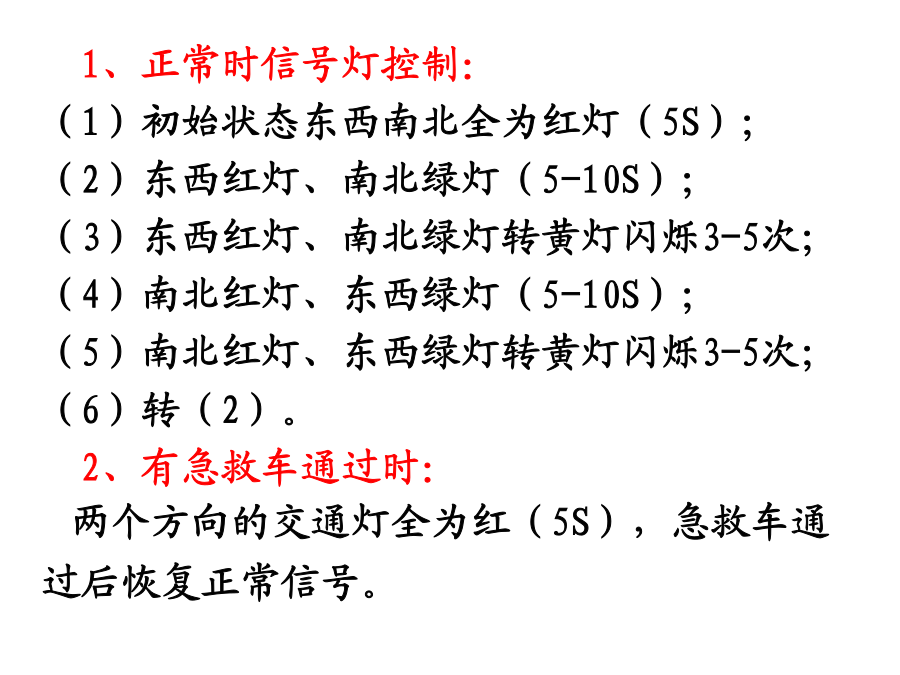

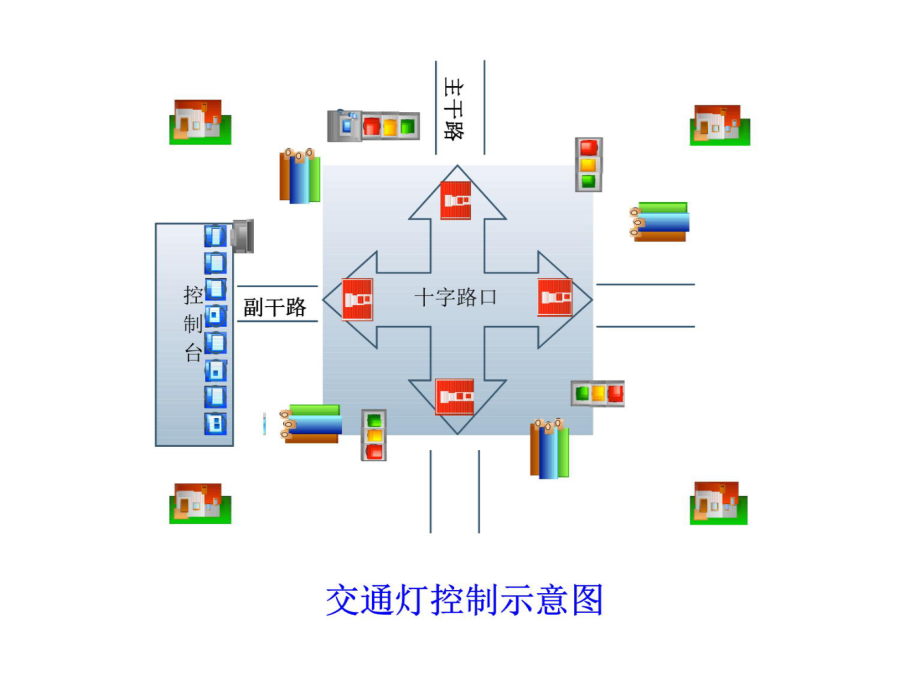

用单片机控制十字路口的交通灯，要求能实现以下功能：1、正常时信号灯控制：
（1）初始状态东西南北全为红灯（5S）；
（2）东西红灯、南北绿灯（5-10S）；
（3）东西红灯、南北绿灯转黄灯闪烁3-5次；
（4）南北红灯、东西绿灯（5-10S）；
（5）南北红灯、东西绿灯转黄灯闪烁3-5次；
（6）转（2）。
2、有急救车通过时：

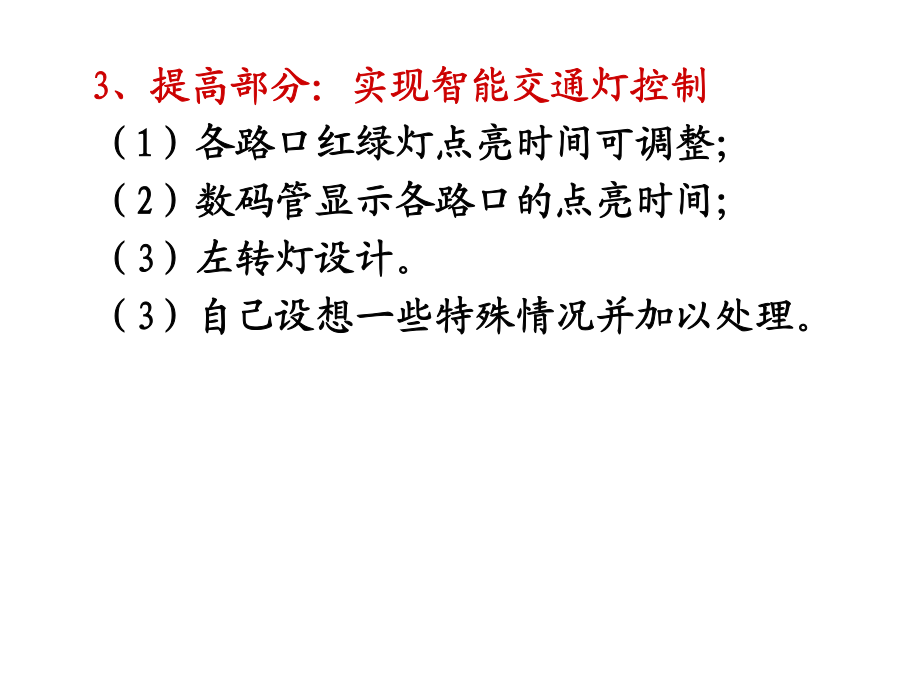

两个方向的交通灯全为红（5S），急救车通过后恢复正常信号。3、提高部分：实现智能交通灯控制
（1）各路口红绿灯点亮时间可调整；
（2）数码管显示各路口的点亮时间；
（3）左转灯设计。

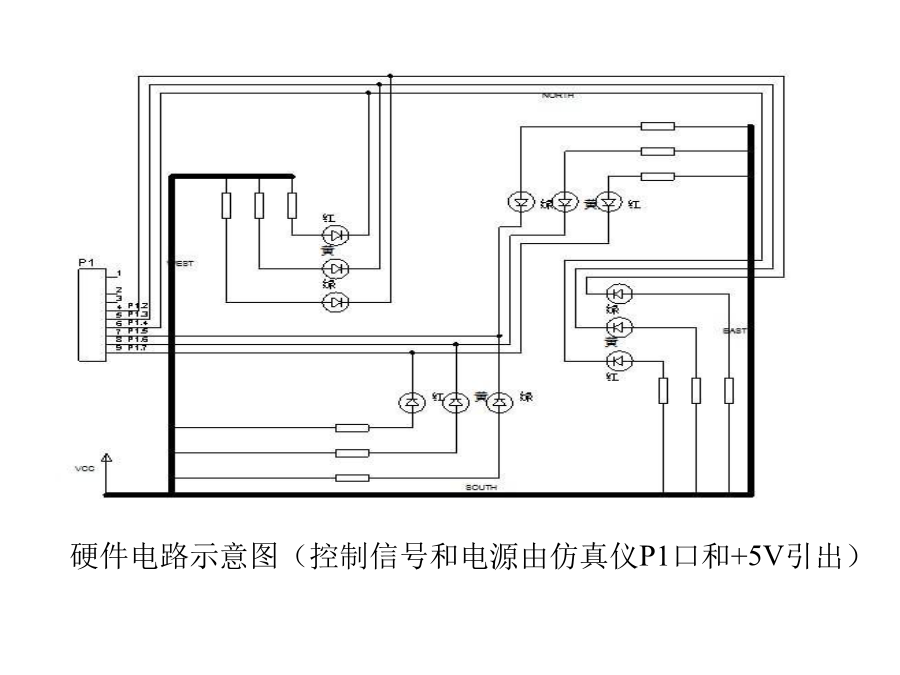

（3）自己设想一些特殊情况并加以处理。硬件电路示意图（控制信号和电源由仿真仪P1口和+5V引出）交通灯控制硬件连接及控制状态
（东西）绿黄红绿黄红（南北）
P1.7P1.6P1.5P1.4P1.3P1.2P1.1P1.0P1口状态
0000100109H全红灯
000011000CH东西红南北绿
000010100AH东西红南北黄
0010000121H东西绿南北红
0001000111H东西黄南北红三、课程设计用的仪器和器件
1、硬件：PC机和XLISP系列单片机仿真仪各一台；
2、器件：
（1）单片机：AT89S52，双立直插片IC插座40P；
（2）时钟电路：晶振12MHz、瓷片电容30pF2片、轻触开关；
（3）复位电路：电阻220Ω、电阻10KΩ、电解电容10uF、电阻2KΩ；
（4）电源电路：USB接口B型母口（方型），电阻50Ω、电解电容470uF；
（5）交通灯电路：发光二级红4个、发光二级绿8个、发光二级黄4个、排针插座、单排母座1*40P（插LED灯用）、导线若干红、黄、绿各1.5米、电阻300Ω6只、万能版10*15cm。。
3、软件：keil软件四、课程设计要求
1、熟悉掌握XLISP系列单片机综合仿真试验仪的使用。学会应用XLISP仿真试验和kerl-uvision2集成调试软件。掌握仿真的步骤并能得到正确的结果。
2、完成交通灯控制系统的总体设计。
3、单片机最小系统和交通灯系统硬件设计并完成电路板的焊接和调试。
4、用C语言完成系统的软件设计并调试。
5、总体调试达到要求的设计指标。
五、评分标准
1、平时成绩：20%
2、硬件控制板制作：20%
3、软件设计、系统调试结果和实现预定的功能：30%
4、课程设计报告和答辩：30%六、要求
1、严格遵守课堂纪律，不迟到早退，有紧急事情需请假并得到批准。
2、听从老师的安排和试验室老师的要求。
3、遵守试验室的各项规定，爱惜试验室的设备。
4、注意安全。
